13.2电路的组成和连接方式

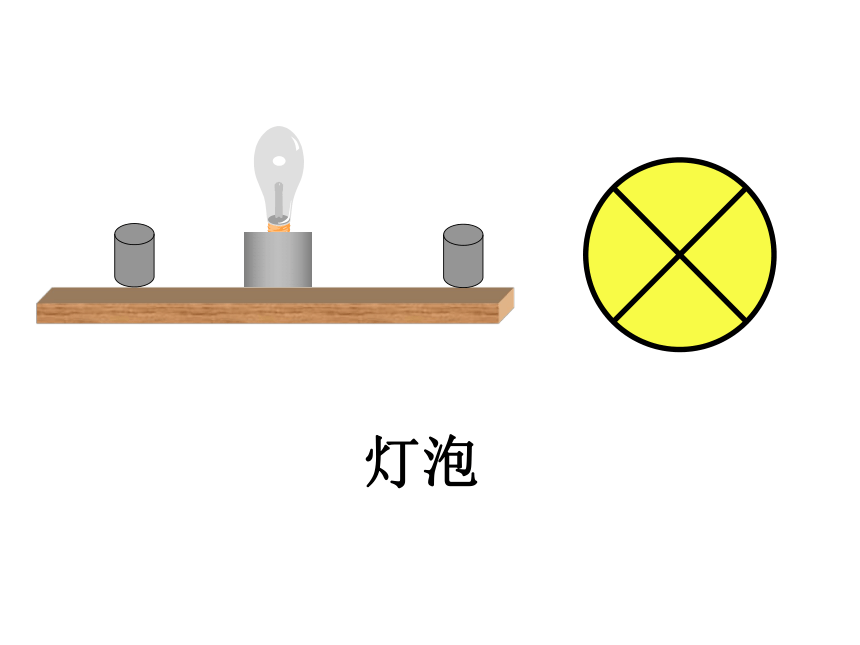

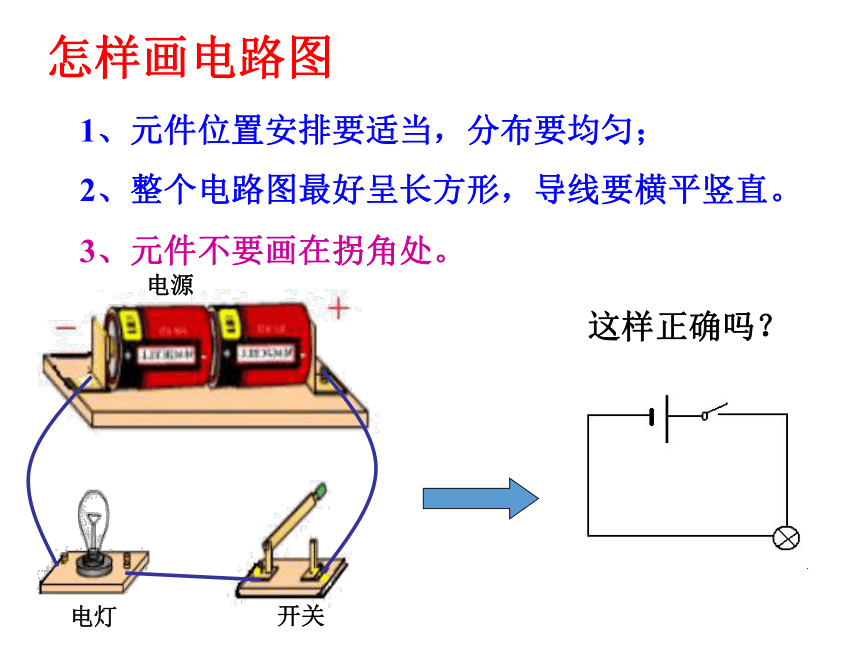

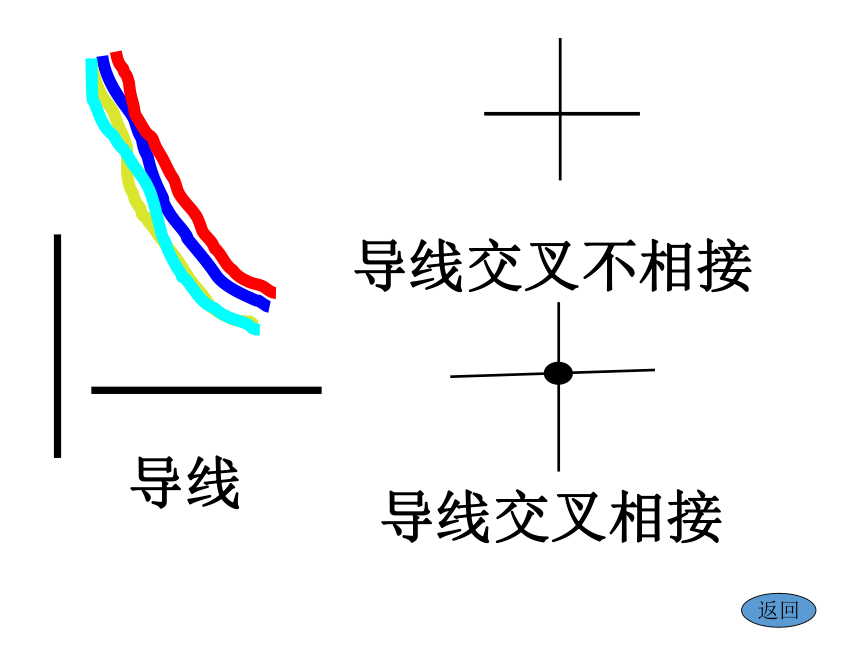

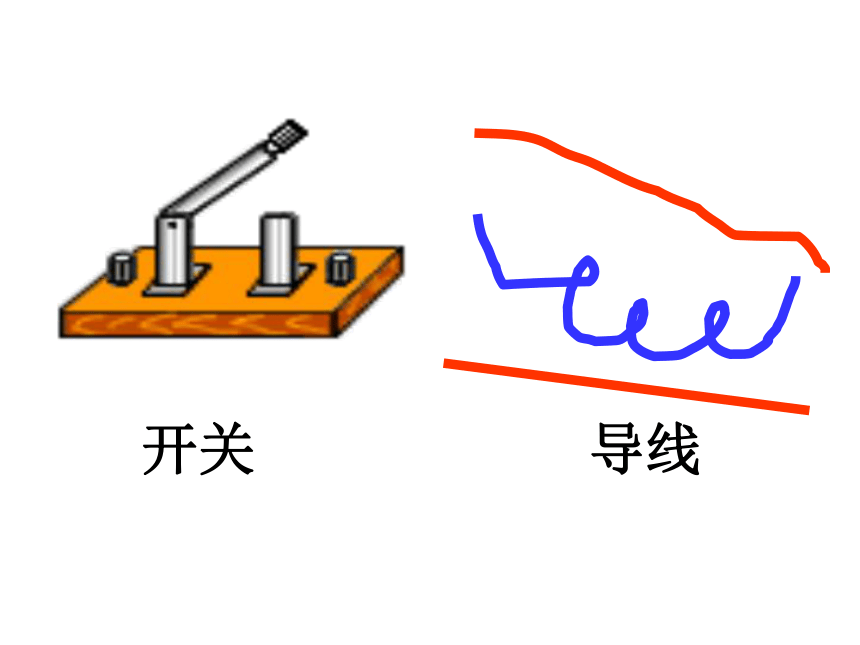

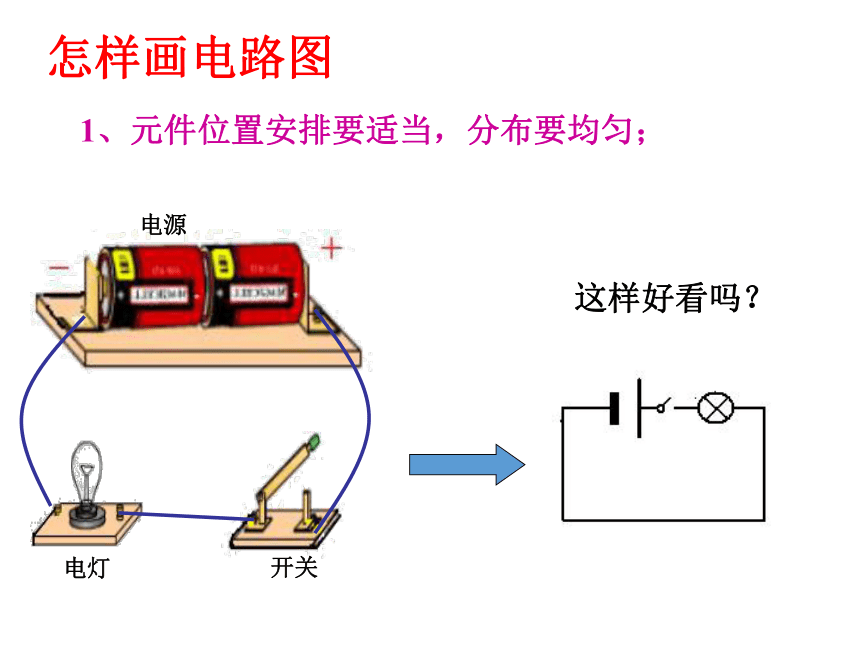

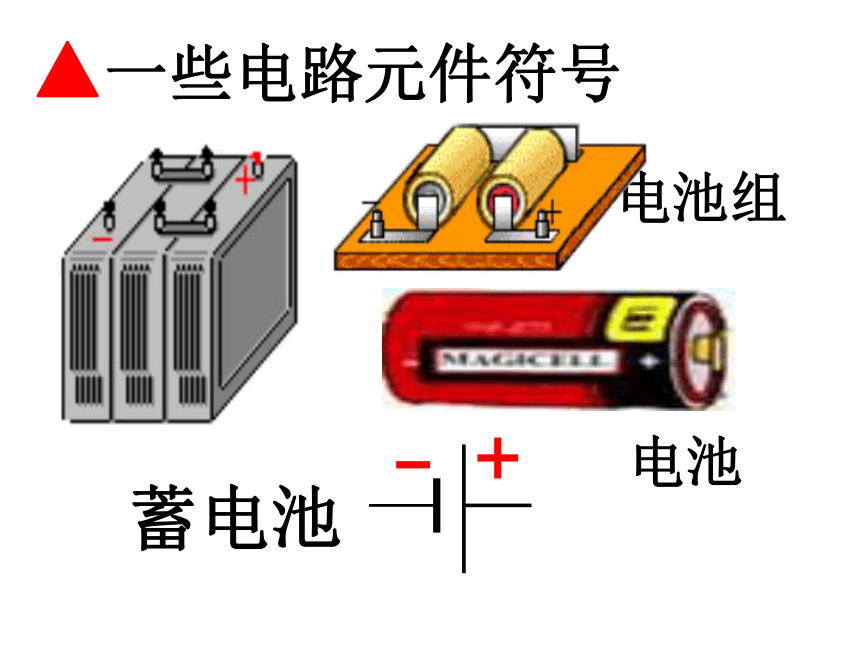

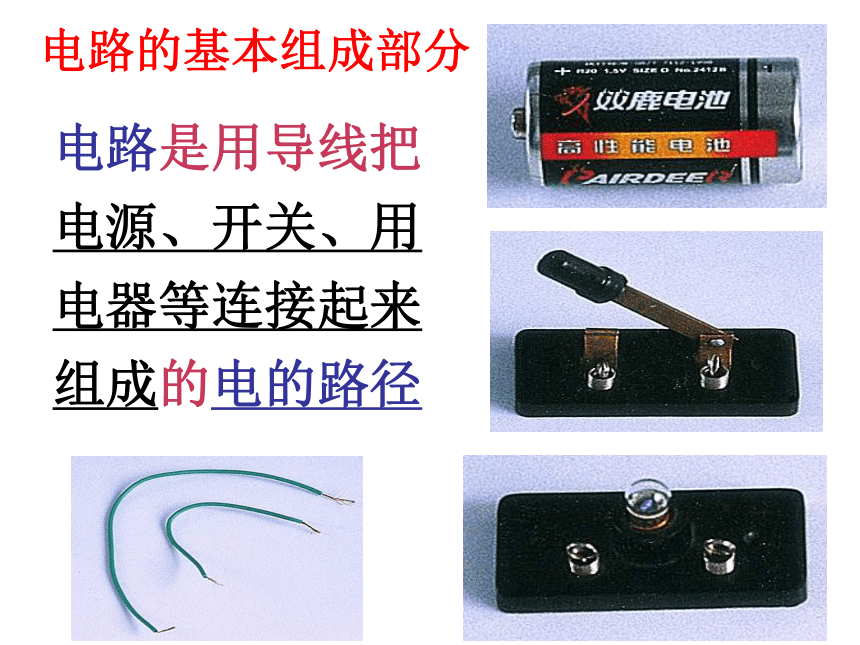

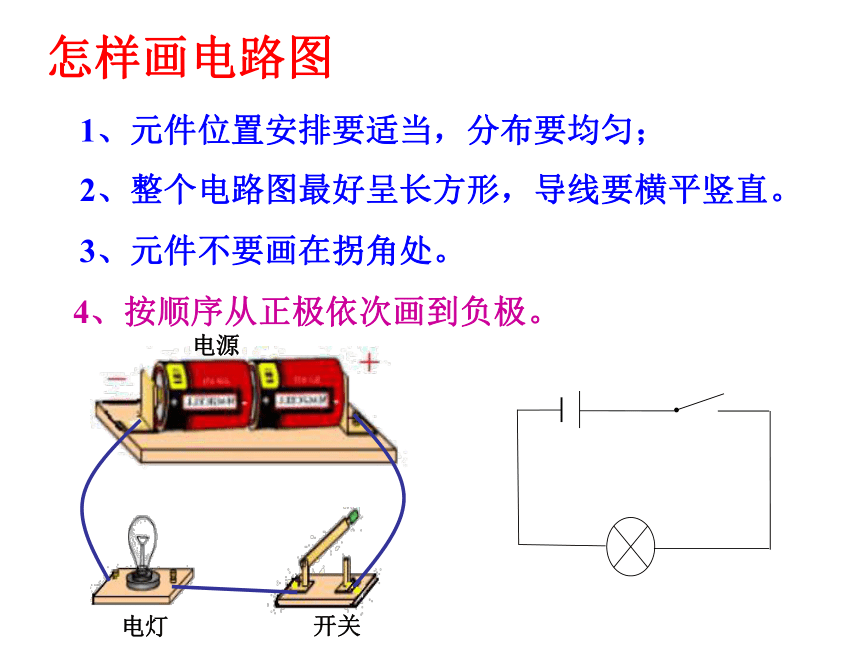

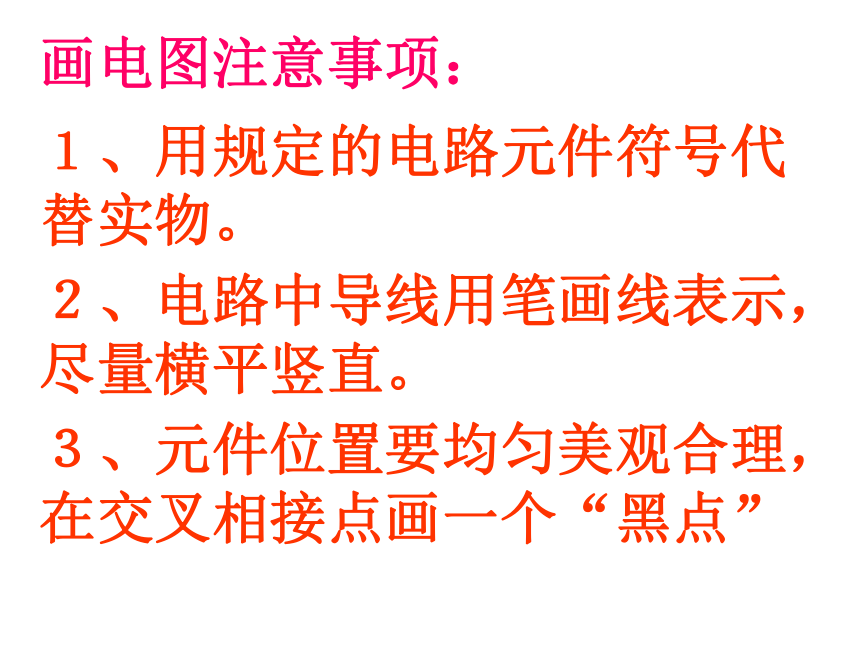

课件39张PPT。11.2 电路的组成和连接方式开关导线电路是用导线把电源、开关、用电器等连接起来组成的电的路径电路的基本组成部分▲一些电路元件符号电池组蓄电池电池灯泡开关（电键）导线导线交叉不相接导线交叉相接返回怎样画电路图1、元件位置安排要适当，分布要均匀；这样好看吗？电源电灯开关2、整个电路图最好呈长方形，导线要横平竖直。这样行吗？怎样画电路图1、元件位置安排要适当，分布要均匀；电源电灯开关3、元件不要画在拐角处。这样正确吗？怎样画电路图电源电灯开关2、整个电路图最好呈长方形，导线要横平竖直。1、元件位置安排要适当，分布要均匀；4、按顺序从正极依次画到负极。怎样画电路图3、元件不要画在拐角处。2、整个电路图最好呈长方形，导线要横平竖直。1、元件位置安排要适当，分布要均匀；画电图注意事项：１、用规定的电路元件符号代替实物。２、电路中导线用笔画线表示，尽量横平竖直。３、元件位置要均匀美观合理，在交叉相接点画一个“黑点” 通路 （闭合电路）：电路中有电流的电路 开路（断路）：某处断开没有电流的电路 短路：未经过用电器，直接用导线把电源两极连接起来的电路电路的几种连接情况二、电路连接方式１、串联：把电路元件逐个顺次连接起来。开关与灯泡串联电池串联灯泡串联开关串联返回2、串联电路图 用元件符号表示电路连接情况的图形。串联电路特征：
1、电流只有唯一一条通路
2、电路某一处断开，全电路开路
3、开关接在任意位置都不影响控制效果
4、各用电器相互影响２、并联：把电路元件并列地连接起来。灯泡并联电池并联灯泡与开关并联开关并联返回并联电路的特征：
1、电流有两条或两条以上的通路
2、干路开关能控制电路中所有用电器
3、支路开关只控制各自支路中的用电器
4、各支路独立工作，互相不影响３、串联电路和并联电路①串联电路：用电器（灯泡等）串联组成的电路。②并联电路：用电器（灯泡等）并联组成的电路。连电路注意事项：２、连接元件时，线头连在接线柱上。３、连接好的电路一定是电流通路。１、在连接电路时，一定打开开关。四、课堂练习：把实物图画出相应电路图请判断下图中L1与L2的连接方式 请根据实物图画出相应的电路图. 返回返回用导线连接下列实物图，要求两节电池串联起来作为该电路的电源；开关S1控制灯泡A的亮熄；开关S2控制灯泡B的亮熄
连接好实物图后画出相应的电路图Ｓ1Ｓ2芳芳想用开关S控制两盏灯，应将线端M接在图中　　点；媛媛想用开关S只控制灯L2，则应将线端M接在图中　　点. 下图是几位同学画出的三个小灯泡连接的电路图
你认为三个小灯泡属串联接法的是
