13.6探究串并联电路中电压

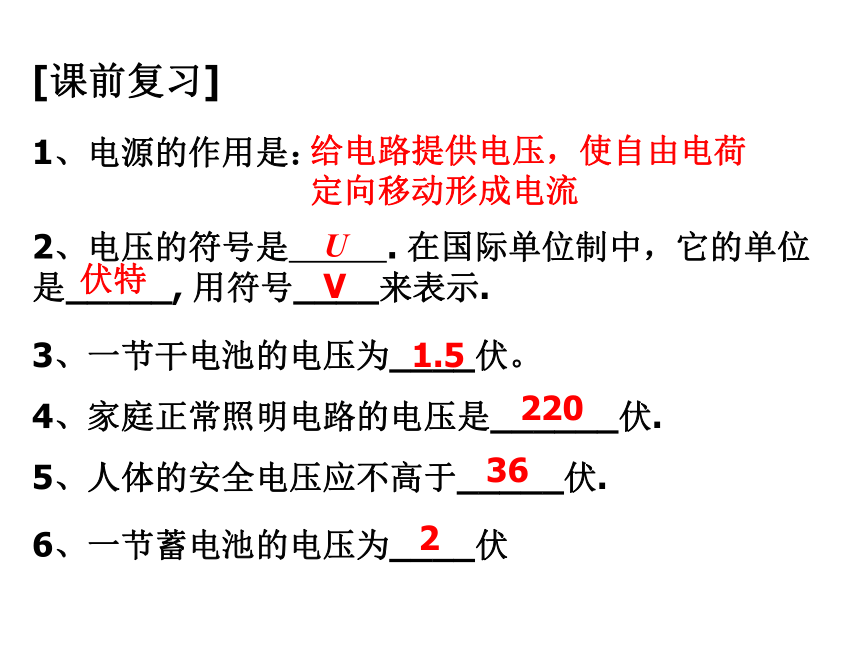

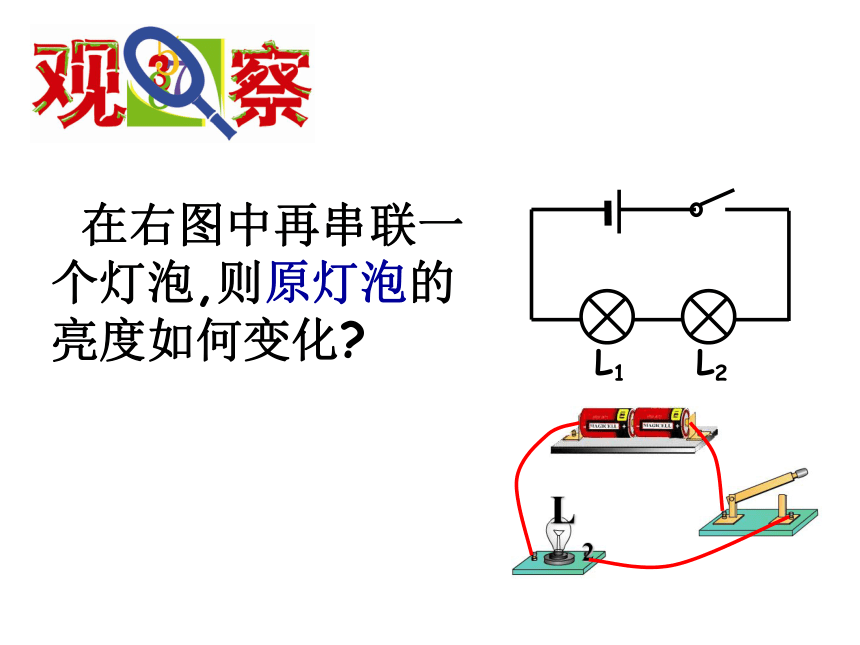

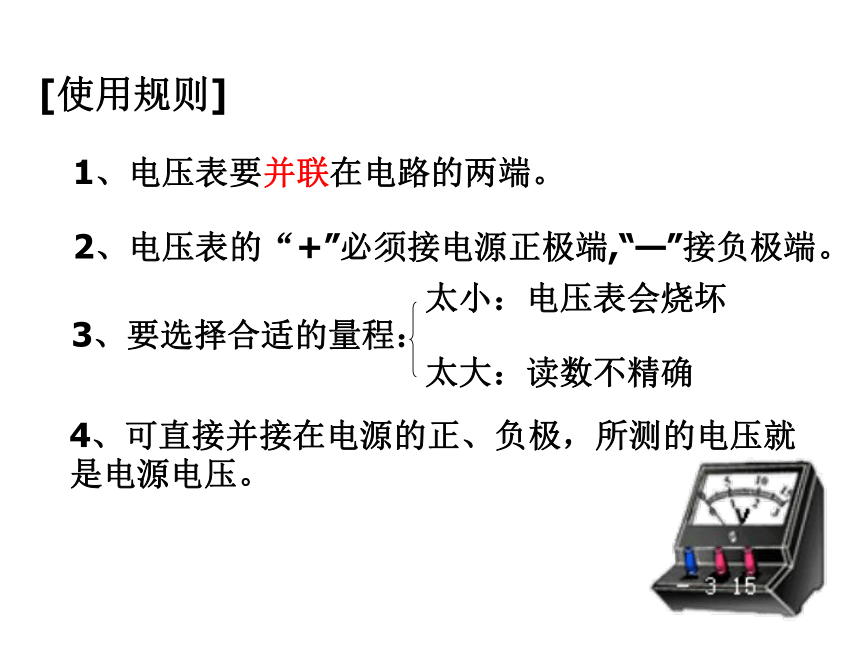

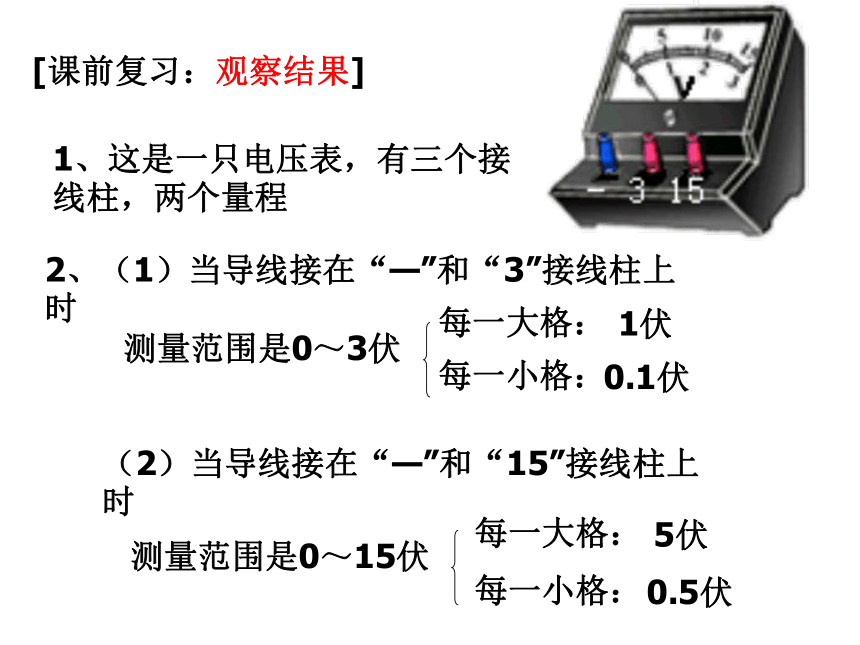

课件27张PPT。13.6串并联电路中电压的规律[课前复习]1、电源的作用是：2、电压的符号是 . 在国际单位制中，它的单位是_____, 用符号____来表示.3、一节干电池的电压为____伏。4、家庭正常照明电路的电压是______伏. 5、人体的安全电压应不高于_____伏. 6、一节蓄电池的电压为____伏 给电路提供电压，使自由电荷定向移动形成电流U伏特V1.5220362[课前复习：观察结果]1、这是一只电压表，有三个接线柱，两个量程2、（1）当导线接在“—”和“3”接线柱上时测量范围是0～3伏每一大格：1伏每一小格：0.1伏（2）当导线接在“—”和“15”接线柱上时测量范围是0～15伏每一大格：每一小格：5伏0.5伏[使用规则]1、电压表要并联在电路的两端。2、电压表的“+”必须接电源正极端,“—”接负极端。3、要选择合适的量程：太小：电压表会烧坏太大：读数不精确4、可直接并接在电源的正、负极，所测的电压就是电源电压。 在右图中再串联一个灯泡,则原灯泡的亮度如何变化?L1L2探究串并联电路电压规律一、探究串联电池组的电压规律串联电池组的电压等于各节电池的电压之和。

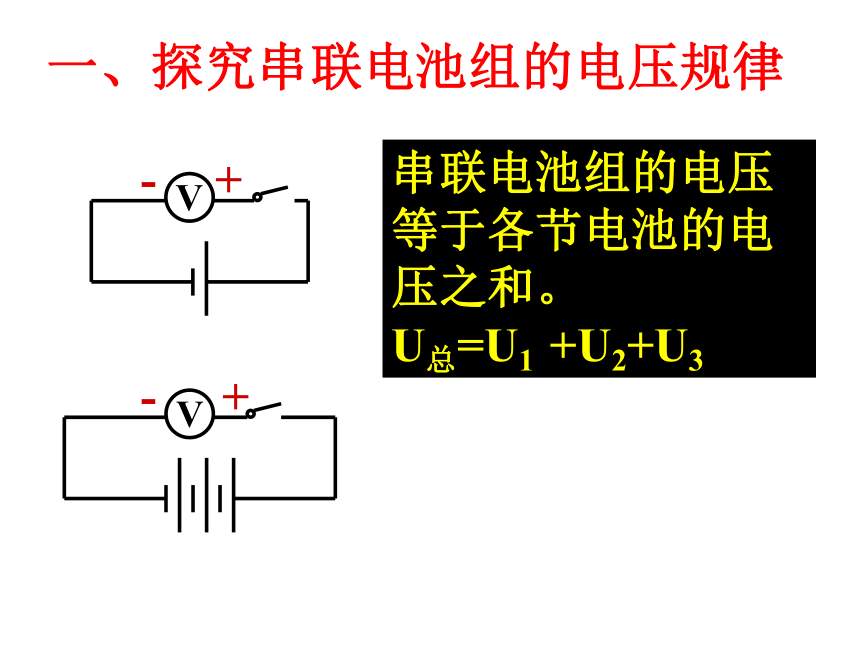

U总=U1 +U2+U3二、探究并联电池组的电压规律V+-V+-并联电池组的电压等于各节电池的电压。

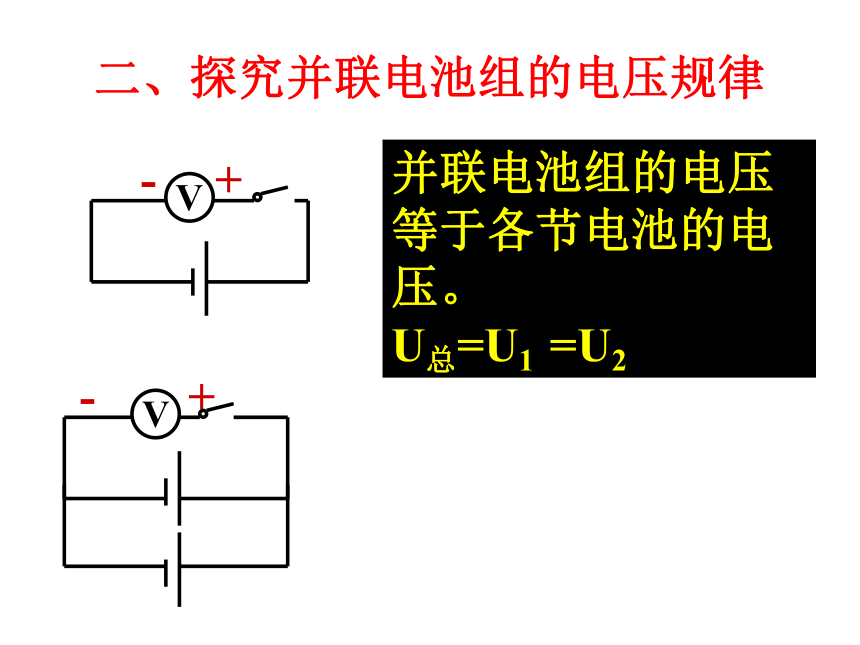

U总=U1 =U2（1）提出问题：二、探究串联电路电压规律在串联电路中，总电压与分电压是怎样的关系呢？

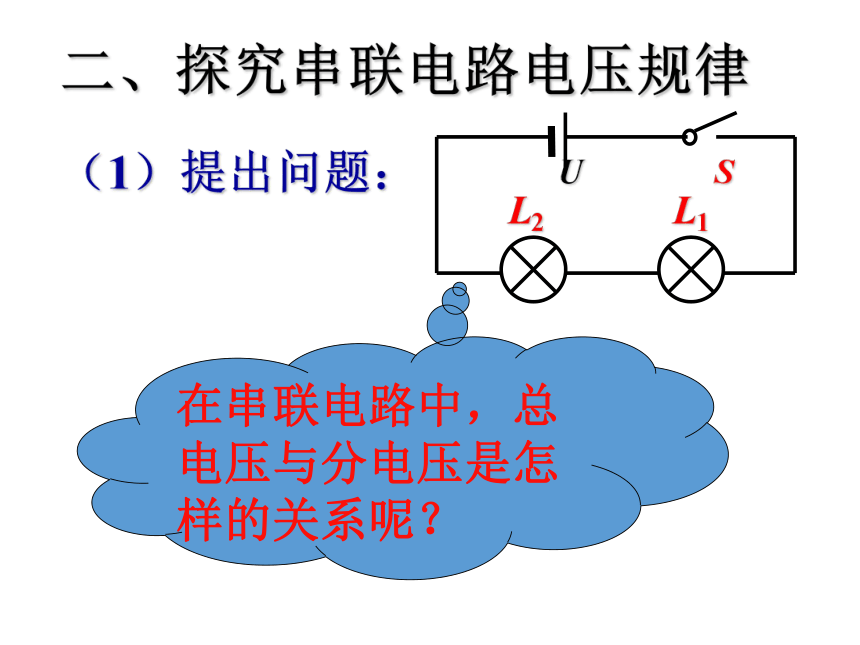

没关系？
有关系？什么样的关系？（3）设计实验：实验方案？先画电路图，再根据电路图连接实物图（2）猜想和假设：探究串联电路电压规律L2L1USL1L2U1ABC设计实验： 测量AB两点间电压的电路图： +_设计实验： 测量AC两点间电压的电路图： +_探究串联电路电压规律翻开书，设计记录实验数据的表格（5）数据记录关系式：U=U1+U2 串联电路的总电压等于每个用电器两端电压之和6）得出结论：串联电路电压规律串联电路的总电压等于各部分电路两端两端电压之和即： U=U1+U2（1）提出问题：在并联电路中，总电压与分电压是怎样的关系呢？和串联的时候一样吗？
三、探究并联电路电压规律
什么样的关系？
和串联的时候一样
和串联的时候不一样（3）设计实验：实验方案？先画电路图，再根据电路图连接实物图（2）猜想和假设：探究并联电路电压规律L1L2实物图关系式：U=U1=U2 并联电路中各支路两端电压相等（5）数据记录并联电路中各支路两端电压相等即： U=U1=U2（6）分析和论证 如下图所示,电源由三节新干电池串联组成，开关闭合后，已知 的示数为1.5V，则 的示数为 V, 的示数为 V。想想练练4.53想想练练 如图所示电路中,若开关闭合后 的示数为2.8V,则L2两端的电压为 V, 2.8 如图所示,灯L1和L2是 联的。想想练练串L135 电压表测量的是灯 两端的电压。 若电源电压是8V,电压表的示数是3V,则灯L1两端的电压是 V,灯L2两端的电压是 V. 小明同学在实验过程中,不小心把灯泡和电压表串联在电路中.当他闭合开关后,出现了怎样的现象呢？小灯泡不发光
电压表有示数,示数约为电源电压开关闭合时：③电流表无示数
