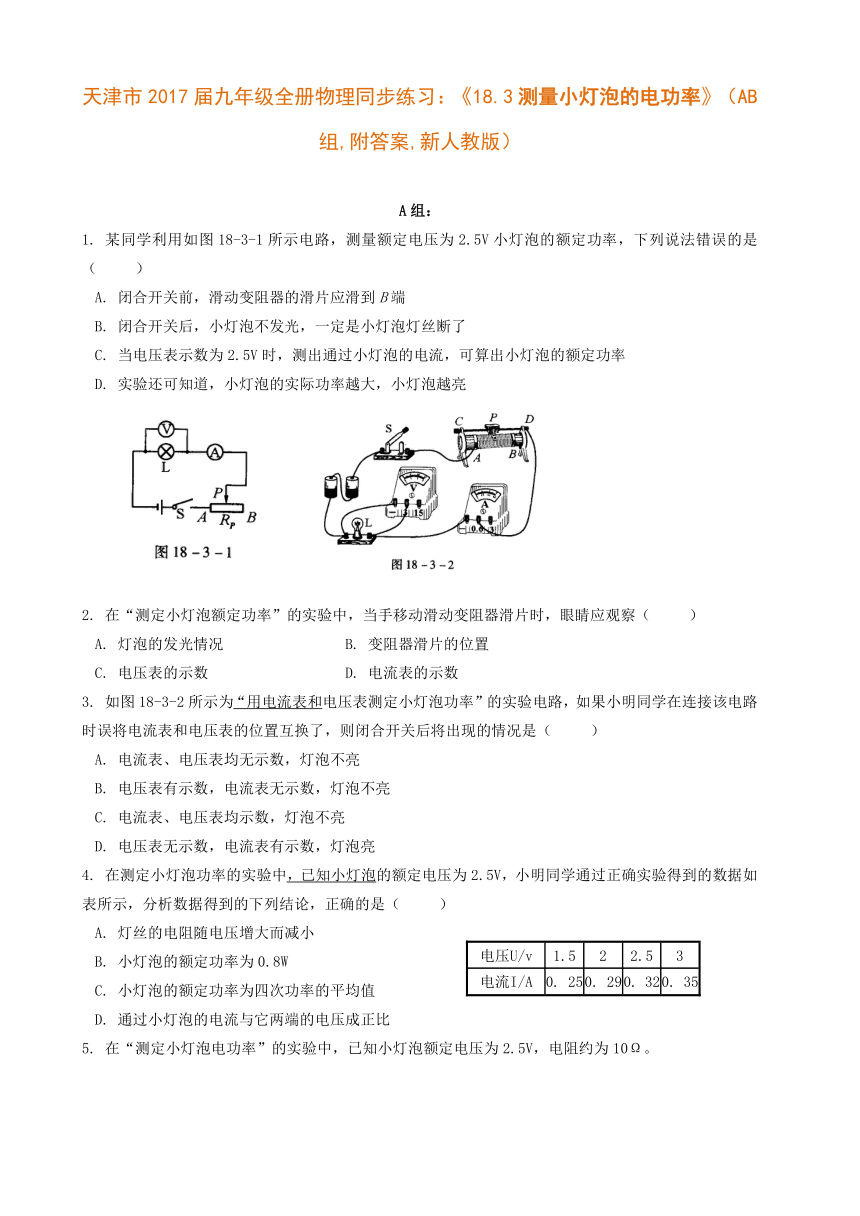

天津市2017届九年级全册物理同步练习:《18.3测量小灯泡的电功率》(AB组,附答案,新人教版)
A组:
1.
某同学利用如图18-3-1所示电路,测量额定电压为2.5V小灯泡的额定功率,下列说法错误的是(

A.
闭合开关前,滑动变阻器的滑片应滑到B端
B.
闭合开关后,小灯泡不发光,一定是小灯泡灯丝断了
C.
当电压表示数为2.5V时,测出通过小灯泡的电流,可算出小灯泡的额定功率
D.
实验还可知道,小灯泡的实际功率越大,小灯泡越亮
2.
在“测定小灯泡额定功率”的实验中,当手移动滑动变阻器滑片时,眼睛应观察(

A.
灯泡的发光情况
B.
变阻器滑片的位置
C.
电压表的示数
D.
电流表的示数
3.
如图18-3-2所示为“用电流表和
( http: / / www.21cnjy.com )电压表测定小灯泡功率”的实验电路,如果小明同学在连接该电路时误将电流表和电压表的位置互换了,则闭合开关后将出现的情况是(

A.
电流表、电压表均无示数,灯泡不亮
B.
电压表有示数,电流表无示数,灯泡不亮
C.
电流表、电压表均示数,灯泡不亮
D.
电压表无示数,电流表有示数,灯泡亮
4.
在测定小灯泡功率的实验中,已知小灯泡
( http: / / www.21cnjy.com )的额定电压为2.5V,小明同学通过正确实验得到的数据如表所示,分析数据得到的下列结论,正确的是(

A.
灯丝的电阻随电压增大而减小
电压U/v
1.5
2
2.5
3
电流I/A
0.
25
0.
29
0.
32
0.
35
B.
小灯泡的额定功率为0.8W
C.
小灯泡的额定功率为四次功率的平均值
D.
通过小灯泡的电流与它两端的电压成正比
5.
在“测定小灯泡电功率”的实验中,已知小灯泡额定电压为2.5V,电阻约为10Ω。
⑴实验依据的原理是_____________;
⑵连接电路时,开关应处于_____________状态;
⑶请用笔画线代替导线,将图18-3-3中的电路元件连接成实验电路。(导线不得交叉)
⑷请在方框内画出该电路的电路图。
⑸闭合开关后,电流表和电压表的示数都较小,小灯泡不发光,其原因是_____________。
⑹在测量小灯泡额定功率时,应调节_____________,使电压表的示数为_____________,同时记下电流表的示数;
⑺实验中分别测量了小灯泡在三种不同电压下的实际功率,并观察了小灯泡的亮度,请你设计实验记录的表格。
6.某同学做“测量小灯泡电功率”的实验时,连接了如图18-3-4甲所示的电路,实验前观察小灯泡的螺旋套上标有“2.5V”字样。
⑴要完成甲图的电路连接,电压表应选择连接___________(选择“0~3V”或“0~15V”)的量程。
⑵在闭合开关前,变阻器的滑片应该放在_____________端(选填“左”或“右”)。
⑶闭合开关,移动变阻器的滑片,使电压表示数为___________V时,小灯泡正常发光,此时电流表示数如图18-3-4乙所示,电流表示数是___________A,小灯泡的额定功率是___________W。
⑷向左移动变阻器滑片,会看到灯泡变____
( http: / / www.21cnjy.com )_______(选填“暗”或“亮”)一些,这说明灯泡的实际功率与灯泡的___________有关系。

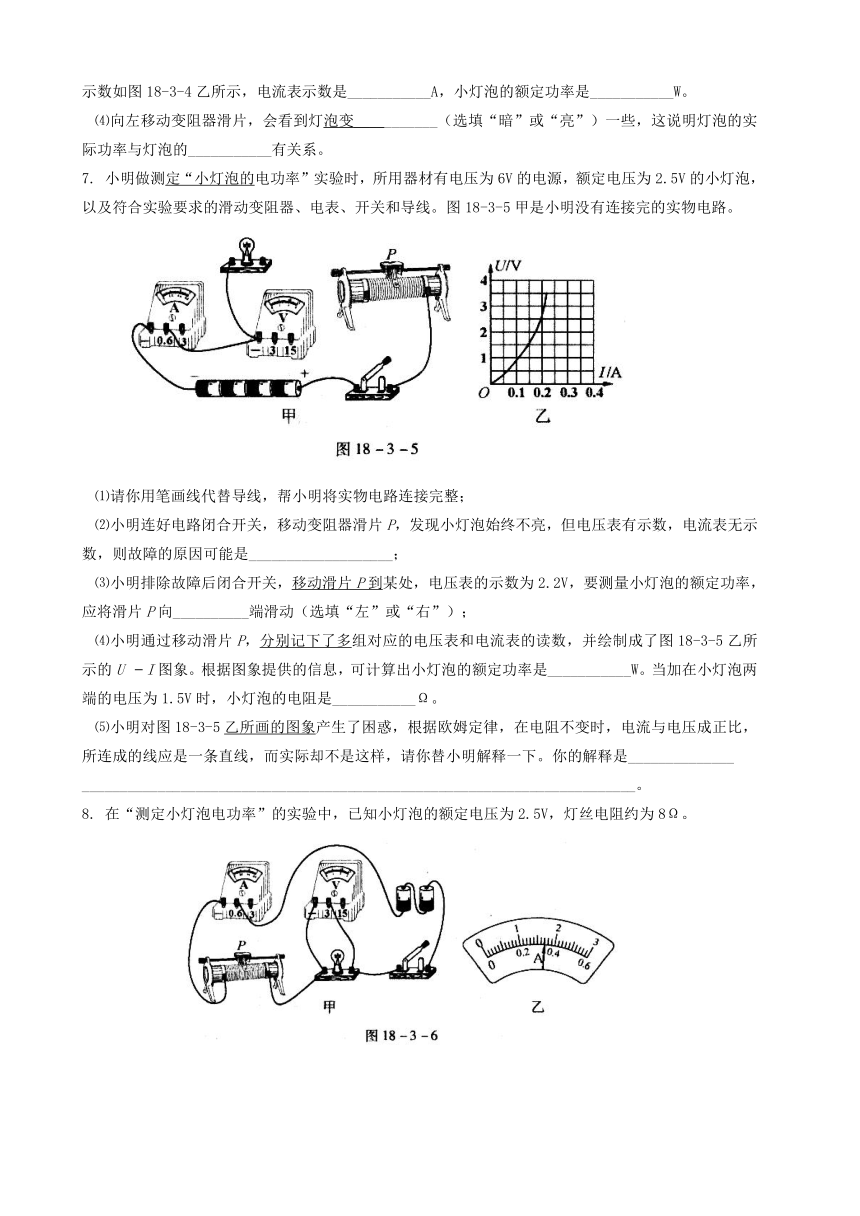

7.
小明做测定“小灯泡的
( http: / / www.21cnjy.com )电功率”实验时,所用器材有电压为6V的电源,额定电压为2.5V的小灯泡,以及符合实验要求的滑动变阻器、电表、开关和导线。图18-3-5甲是小明没有连接完的实物电路。
⑴请你用笔画线代替导线,帮小明将实物电路连接完整;
⑵小明连好电路闭合开关,移动变阻器滑片P,发现小灯泡始终不亮,但电压表有示数,电流表无示数,则故障的原因可能是___________________;
⑶小明排除故障后闭合开关,移动滑片P到
( http: / / www.21cnjy.com )某处,电压表的示数为2.2V,要测量小灯泡的额定功率,应将滑片P向__________端滑动(选填“左”或“右”);
⑷小明通过移动滑片P,分别记下了多
( http: / / www.21cnjy.com )组对应的电压表和电流表的读数,并绘制成了图18-3-5乙所示的U

I图象。根据图象提供的信息,可计算出小灯泡的额定功率是___________W。当加在小灯泡两端的电压为1.5V时,小灯泡的电阻是___________Ω。
⑸小明对图18-3-5乙所画的图象
( http: / / www.21cnjy.com )产生了困惑,根据欧姆定律,在电阻不变时,电流与电压成正比,所连成的线应是一条直线,而实际却不是这样,请你替小明解释一下。你的解释是______________
_________________________________________________________________________。
8.
在“测定小灯泡电功率”的实验中,已知小灯泡的额定电压为2.5V,灯丝电阻约为8Ω。
⑴实验小组连接的电路如图18-3-6甲所示,其中有两处错误或不妥。请指出:
①____________________________________________________________________;
②____________________________________________________________________。
⑵将上述错误或不妥改正后,闭合开关发现
( http: / / www.21cnjy.com )灯泡发出特别耀眼的光,且此时电流表、电压表都有示数,则出现该现象的原因可能是______________________________________________________。
⑶实验中调节滑动变阻器使电压表的示数为
( http: / / www.21cnjy.com )2.5V时灯泡正常发光,此时电流表的示数如图18-3-6乙所示,则流过小灯泡的电流为____________A,小灯泡的额定功率为____________W。
⑷根据以上实验数据,小灯泡正常工作时的电阻为___________Ω。(保留两位小数)
B组:
1.
如图18-3-7所示的四个电
( http: / / www.21cnjy.com )路中,电源电压已知,电阻R的阻值已知,根据电压表或电流表的示数,无论直接还是间接均不能求出灯泡电功率的电路是(

2.
如图18-3-8电路中电源电压U保
( http: / / www.21cnjy.com )持不变,小灯泡的额定电压为U0,且U
>U0,定值电阻的阻值为R,在不改变电路连接的情况下,能测出小灯泡额定功率的是(

3.小明按图18-3-9所示电路测量
( http: / / www.21cnjy.com )小灯泡功率,备有器材规格如下:电源电压恒为6V,小灯泡额定电压为2.5V,灯泡正常发光时灯丝电阻约为10Ω,变阻器甲的规格“10Ω
1A”,乙的规格“50Ω
0.5A”,电流表量程有“0~0.6A”、“0~3A”,电压表量程有“0~3V”、“0~15V”,下列说法不正确的是(

A.
当电压表示数为2.5V时,灯泡消耗的功率等于额定功率
B.
为减小误差,电压表量程选“0~3V”,电流表量程选“0~0.6A”
C.
变阻器应选择甲“10Ω
1A”
D.
由本实验可发现,灯泡在不同电压下,实际功率不同,亮度不同
4.
用图18-3-10所示的实验电路,测量一个标有“2.5V”字样的小灯泡的额定功率。
⑴请在虚线框内画出与图18-3-10对应的电路图。
⑵闭合开关后,小灯泡发光,但如何使小灯泡正常发光呢?你的措施是________________
.
⑶实验过程中,当灯泡两端电压为
( http: / / www.21cnjy.com )2.5V时,电流表的指针位置如图18-3-11所示,则电流表的示数为_________A,小灯泡的额定功率为_____________W。
实验次数
灯泡两端的
电压(v)
通过灯泡的
电流(A)
灯泡的
亮度
灯泡的功率(W)
灯泡的平均功率(w)
较亮
正常发光
3
2
较暗
⑷通过分析表格中数据以及实验现象可知,灯泡的亮度是由__________________决定的。
⑸小芳设计的表格中有一处不妥,请帮助她指出来________________________________。
⑹爱探究的小强用两只电流表和一个5Ω的
( http: / / www.21cnjy.com )定值电阻R,连接了如图18-3-12甲所示的电路,测出了另一个标有“2.5V”字样的小灯泡的额定功率。具体操作是:闭合开关,移动滑动变阻器的滑片,使电流表A2的示数为___________A,小灯泡正常发光,此时电流表A1的示数如图18-3-12乙所示,则小强所测的小灯泡的额定功率为____________W。
5.
如图18-3-13是小明设计的测量一
( http: / / www.21cnjy.com )个小灯泡额定功率的电路图。已知定值电阻R0=15Ω,滑动变阻器R(20Ω
1A),电源电压为18V,小灯泡的额定电压为6V,额定功率约为3W。
⑴电路中定值电阻R0的作用是_____________________________________________。
⑵小明利用上述器材完成实验后
( http: / / www.21cnjy.com ),发现电流表已坏。于是小红利用剩余器材也完成了对小灯泡额定功率的测量。要求:①画出小红完成实验的电路图(电路可重组);②写出主要实验步骤和需要测量的物理量;③写出小灯泡额定功率的数学表达式(用已知量和测量量表示)。
6.小王做“测定小灯泡的电功率”实验,
( http: / / www.21cnjy.com )现有电源(电压保持不变)、待测小灯泡、电压表、电流表、滑动变阻器、开关及导线若干,其中待测小灯泡上只有所标“0.22A”(指小灯泡正常工作电流)字样清晰可见。他正确连接电路,实验步骤正确,闭合开关,移动变阻器的滑片至小灯泡正常发光时,变阻器连入电路的电阻恰为最大阻值的一半,但此时无法从电压表V上精确读出额定电压。在上述实验过程中,电流表A示数的范围为0.20~0.22A。经思考后,他在电路中再连接一个电压表V′并按规范重新实验,发现电压表V的示数从2.0V逐渐变大、电压表V′的示数从4.0V逐渐变小。
⑴请写出小王将电压表V′接在电路中的位置:__________________________________。
⑵请根据相关信息计算出小灯泡的额定功率(需写出计算过程)。
第3节
测量小灯泡的电功率
A组:
1.B
2.C
3.B
4.B
5.⑴P
=UI
⑵断开
⑶如图答18-1
⑷如图答18-2
⑸滑动变阻器接入电路的阻值太大,电流过小,小灯泡的实际功率较小
⑹滑动变阻器
2.5V
⑺实验记录的表格如下:
实验次数
灯泡两端的电压U/V
通过灯泡的电流I/A
灯泡的功率P/W
灯泡的亮度
1
2
3
6.
⑴0~3V
⑵左
⑶2.5
0.2
0.5
⑷暗
两端电压或通过灯泡的电流
7.
⑴如图答18-3所示
⑵小灯泡处断路
⑶右
⑷0.5
10
⑸灯丝电阻随温度变化而变化
8.⑴①电流表正、负接线柱接线错误;②
( http: / / www.21cnjy.com )滑动变阻器接线错误(未起到调节电阻作用)
⑵滑动变阻器连入电路的电阻过小
⑶0.34
0.85
⑷7.35
B组:
1.C
2.C
3.C
4.⑴如图答18-4所示
⑵移动滑动变阻器的滑片,使电压表的示数等于2.5V
⑶0.24
0.6
⑷实际功率
⑸求电功率的平均值
⑹0.5
1
5.⑴分压,能够完成对灯泡额定功率的测量
⑵①如图答18-5所示。②按照电路图连好电路,将滑动变阻器滑片调到阻值最大处。闭合开关,调节滑动变阻器,使电压表的示数为小灯泡的额定电压6V;断开开关,保持滑片的位置不动,将电压表改接在电阻R0两端,闭合开关,记下电压表的示数U0。
③PL=6U0/R0
6.⑴电压表V′并联在滑动变阻器两端
⑵0.836W
