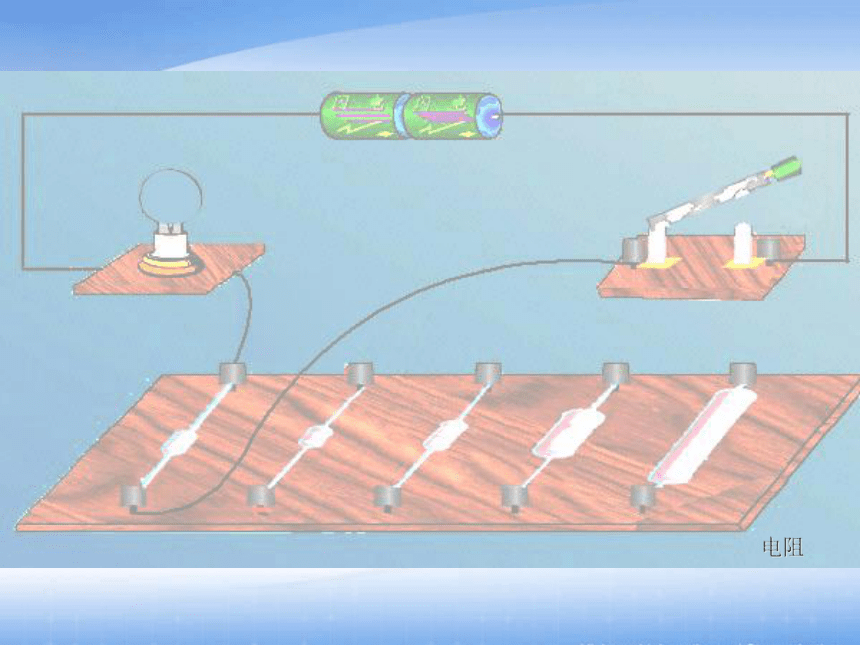

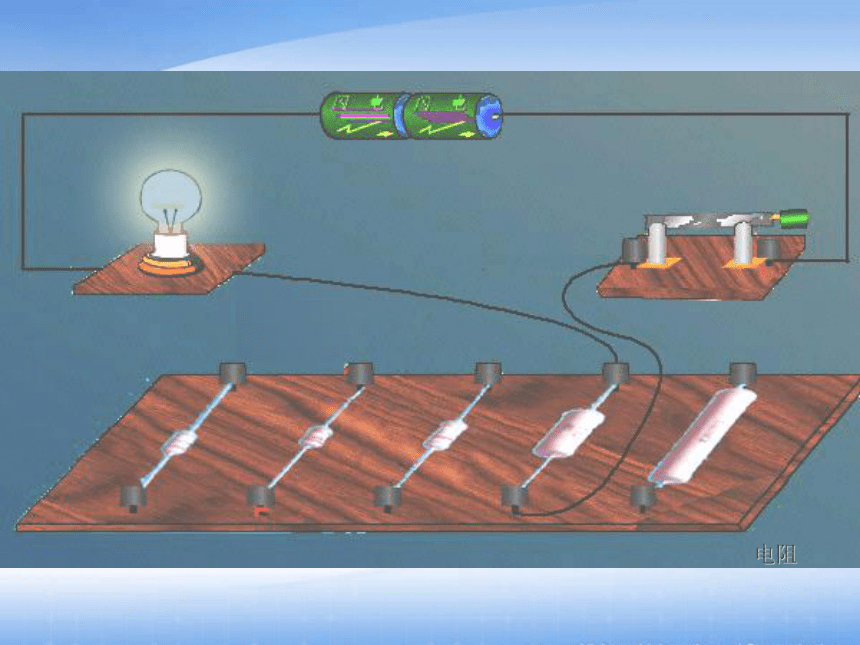

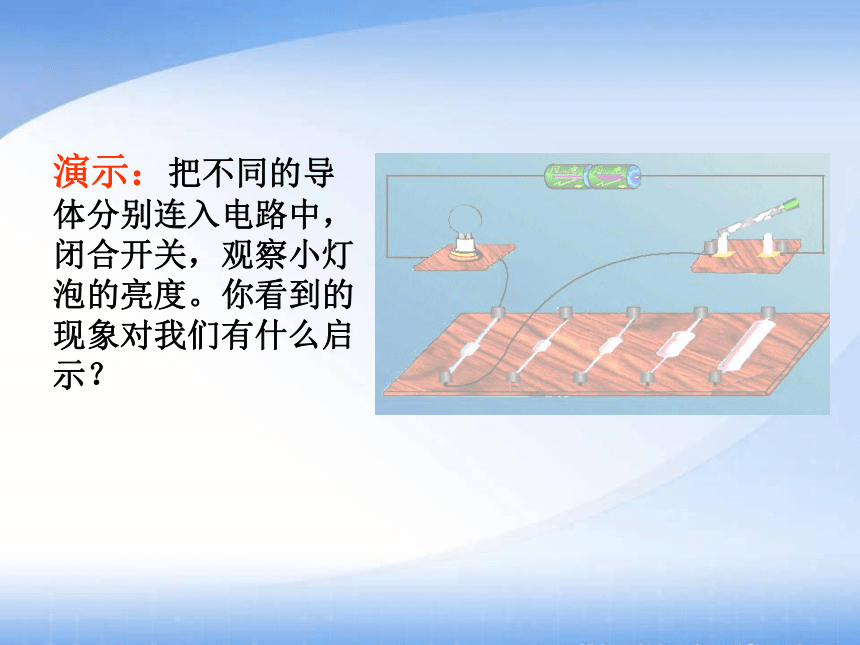

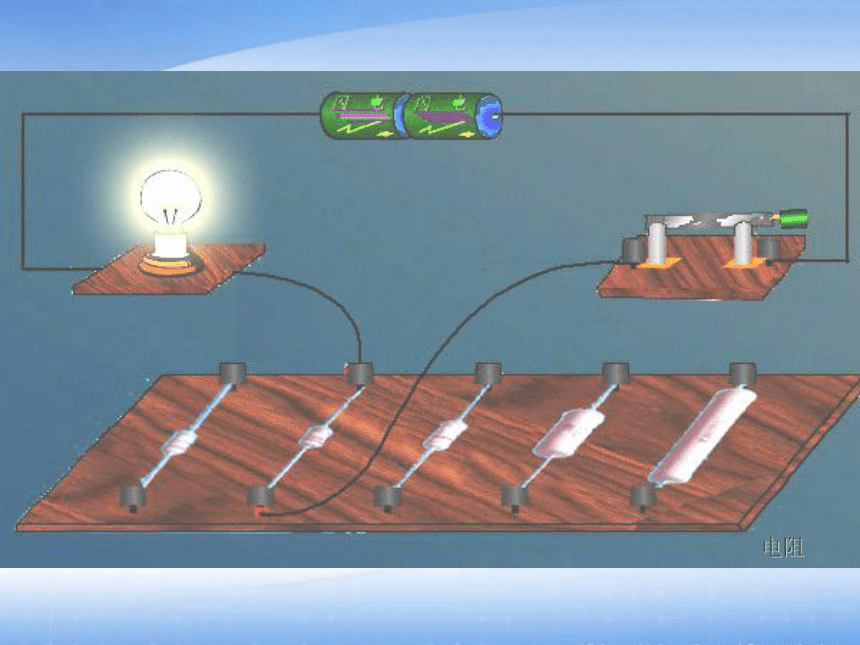

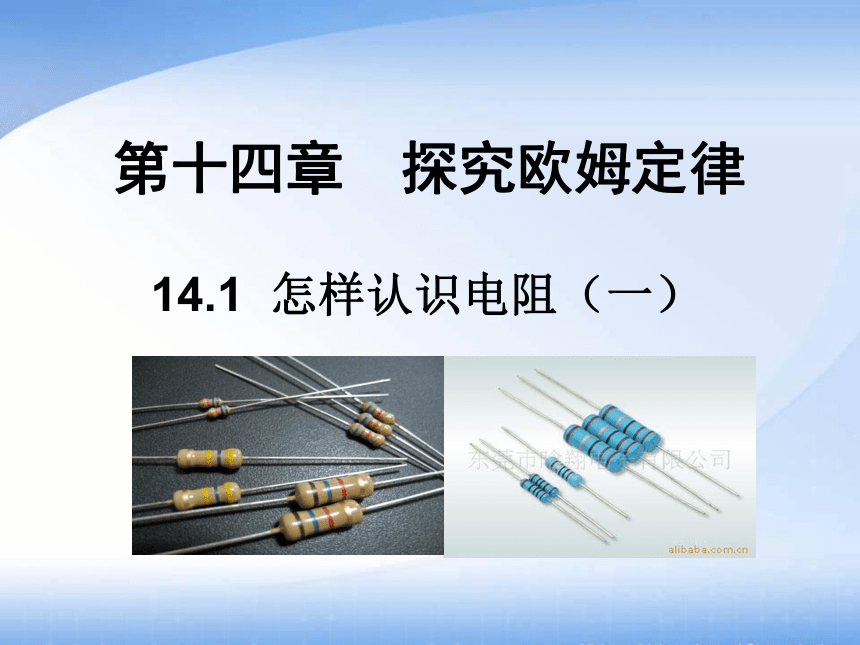

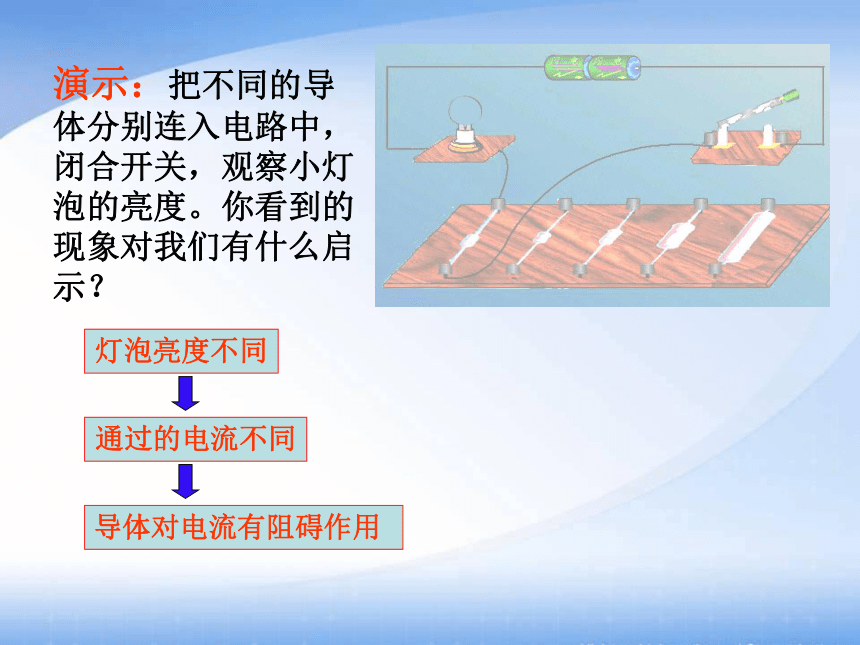

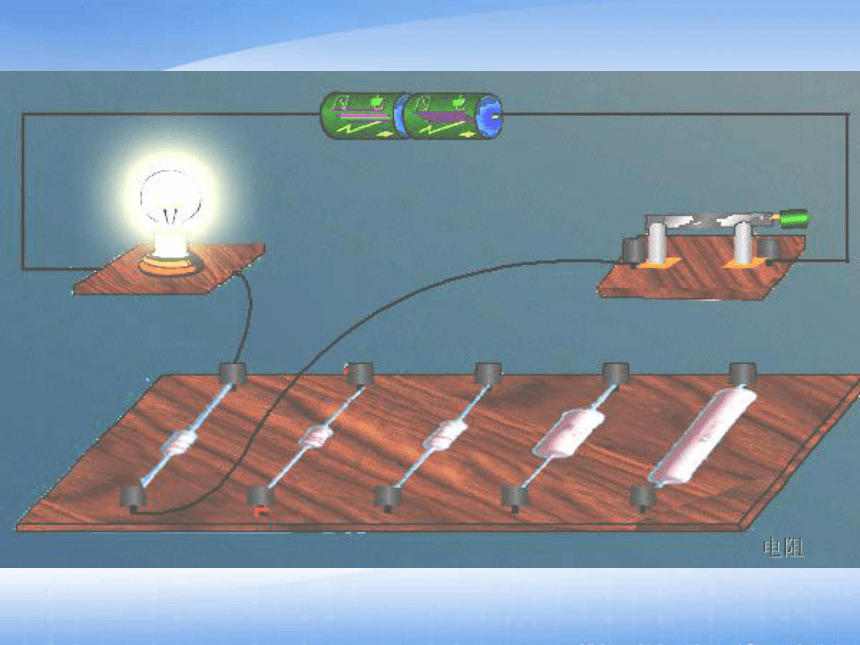

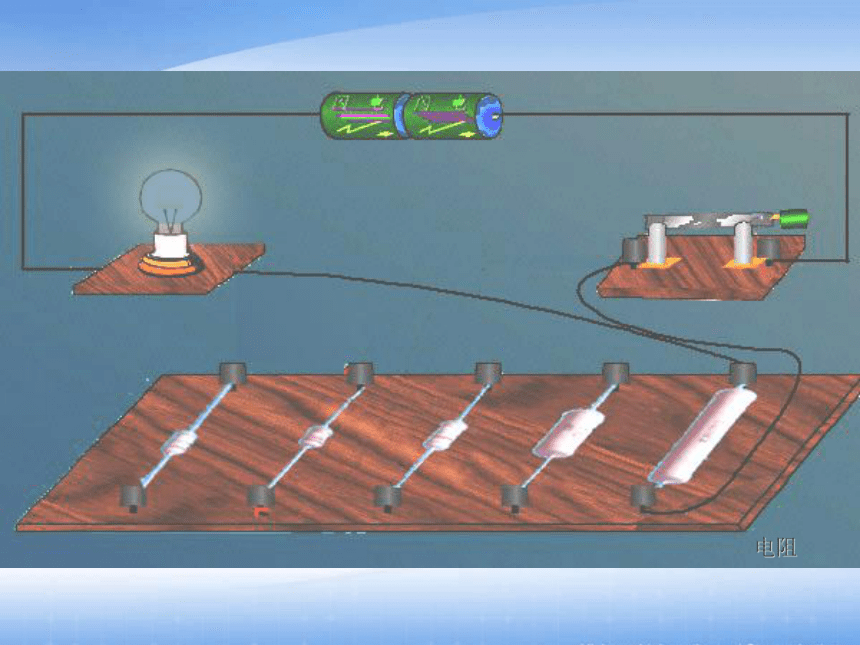

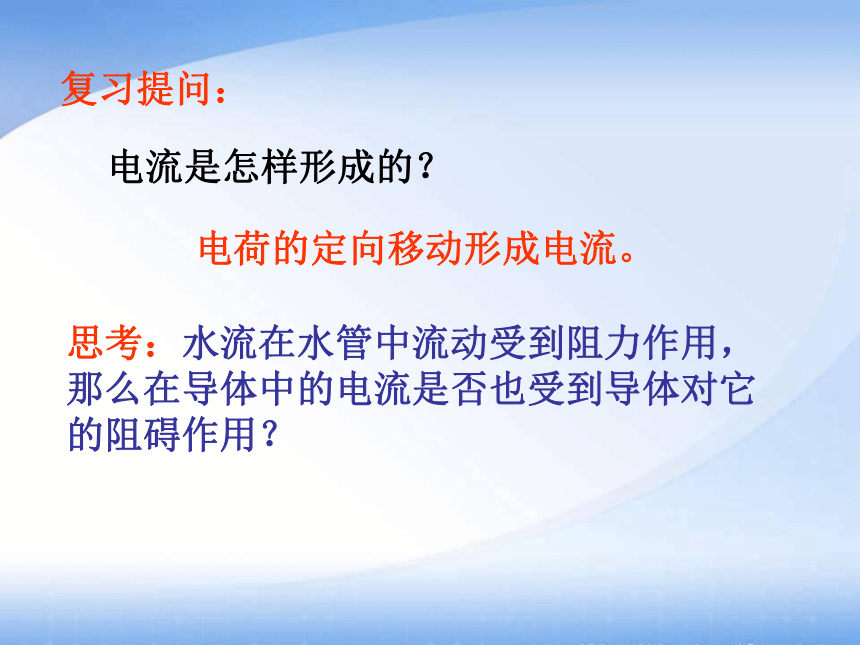

课件34张PPT。第十四章 探究欧姆定律14.1 怎样认识电阻(一)复习提问:电流是怎样形成的?电荷的定向移动形成电流。思考:水流在水管中流动受到阻力作用,那么在导体中的电流是否也受到导体对它的阻碍作用?演示:把不同的导体分别连入电路中,闭合开关,观察小灯泡的亮度。你看到的现象对我们有什么启示?电阻电阻电阻电阻电阻电阻演示:把不同的导体分别连入电路中,闭合开关,观察小灯泡的亮度。你看到的现象对我们有什么启示?灯泡亮度不同通过的电流不同导体对电流有阻碍作用一、什么是导体的电阻

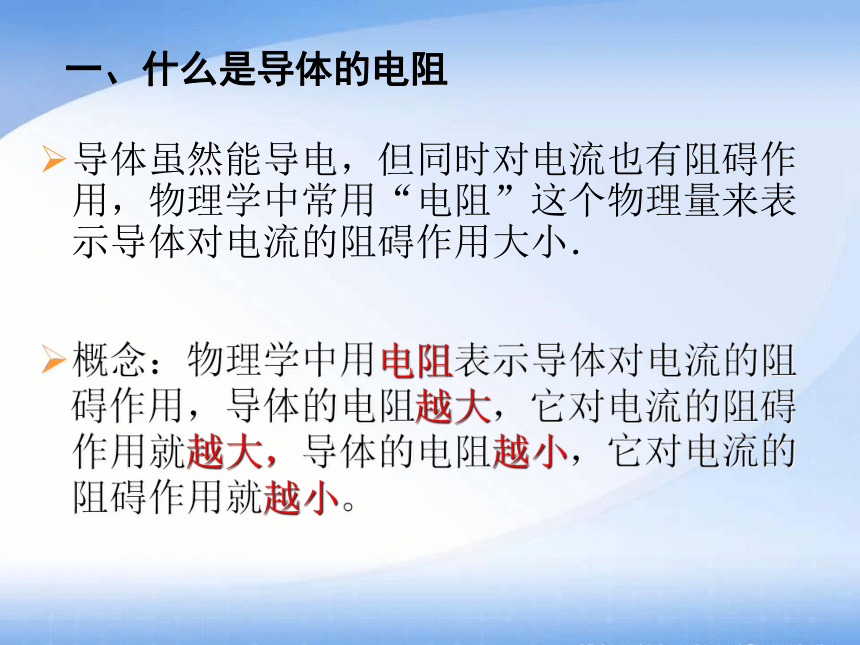

导体虽然能导电,但同时对电流也有阻碍作用,物理学中常用“电阻”这个物理量来表示导体对电流的阻碍作用大小.

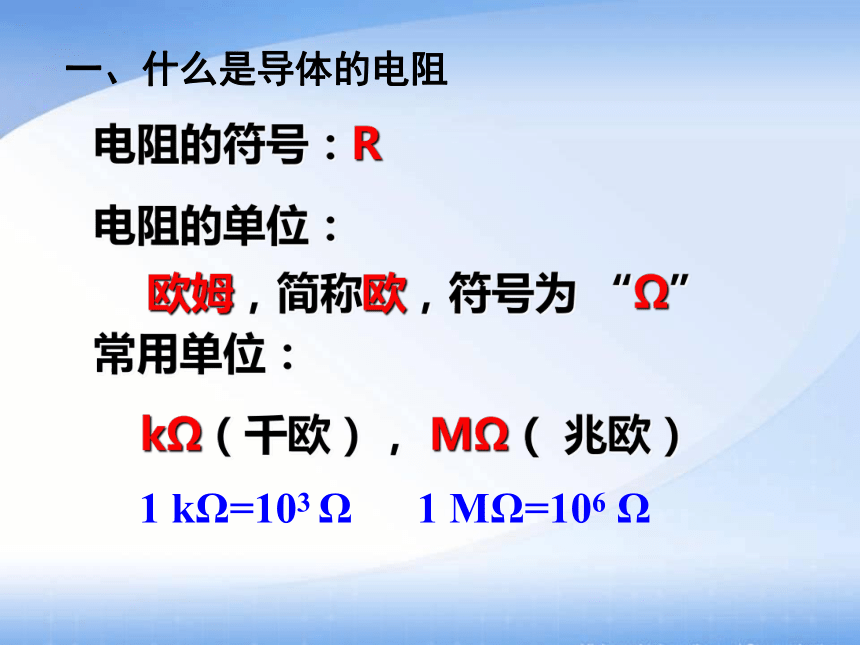

概念:物理学中用电阻表示导体对电流的阻碍作用,导体的电阻越大,它对电流的阻碍作用就越大,导体的电阻越小,它对电流的阻碍作用就越小。一、什么是导体的电阻电阻的符号:R 电阻的单位:欧姆,简称欧,符号为 “Ω”常用单位:kΩ(千欧), MΩ( 兆欧) 1 kΩ=103 Ω 1 MΩ=106 Ω 练习5.3MΩ= KΩ
1.8 KΩ = Ω
4.2MΩ= Ω
500Ω= KΩ5.3 x1031.8 x1034.2 x1060.5回顾总结mA μAkV mVI安(A)伏(V)U 导体电阻是有大小的,不同的导体电阻一般不同。二、电阻与哪些因素有关猜想决定电阻大小的因素导体的材料导体的温度导体的横截面积导体的长度决定电阻大小的因素猜想利用控制变量的方法去研究每一个因素对电阻大
小的影响制定计划与设计实验:1、在实验中采用什么方法去研究?2、在实验中怎样探知电阻的大小?用电流表测量通过导体电流的大小或根据小灯泡的亮度进行比较,同时保持电路的电压不变。活动:探究导体的电阻跟哪些因素有关 通过比较灯的亮暗来判断,如灯亮,则对电流阻碍作用小,电阻小。 通过比较电流表中电流的大小,如电流大,则对电流的阻碍作用小,电阻小。既可比较灯的亮暗,也可比较电流的大小AB进行实验与收集证据(1)探究导体电阻与长度的关系 在实验中应该控制导体的_____和________不变,再研究当导体的长度发生变化时,导体电阻的变化情况.你会选择哪两根导体做实验?(2)探究导体电阻与粗细的关系 在实验中应该控制导体的______和_____不变,再研究当导体的粗细发生变化时,导体电阻的变化情况.你会选择哪两根导体做实验?(3)探究导体电阻与材料的关系 在实验中应该控制导体的____和________不变,再研究当导体的材料发生变化时,导体电阻的变化情况.你会选择哪两根导体做实验?材料横截面积材料横截面积长度长度实验探究实验一实验二实验三结论:导体的电阻还跟温度有关。对大多数金属导体而言,温度越高,电阻越大。探究温度和导体电阻的关系实验实验结论(1)导体的电阻跟导体的长度有关,当导体的材料和粗细相同时,导体越长,电阻越大。(2)导体的电阻跟导体的粗细有关,当导体的材料和长度相同时,导体越粗,电阻越小。(3)导体的电阻跟材料有关,当导体的粗细和长度相同时,不同材料的导体,其电阻不同。(4)进一步研究表明,导体的电阻还跟温度有关,
多数金属的电阻随温度的升高而增大。 1 、导体的电阻是导体本身的一种性质,它的大小取决于导体的材料、长度和横截面积。二、电阻与哪些因素有关 2 、进一步研究表明,导体的电阻还跟温度有关。几种长1m,横截面积1mm2的金属导线在20℃时的电阻不同材料的电阻 思考:为什么普通电线内部的线芯多用铜制成,可否采用铁来代替铜呢?一些电器正常工作时的电阻由右表可知,100W的白炽灯泡的电阻比25W的白炽灯泡的电阻小,表明灯泡的亮度与灯丝的电阻有关。请观察一下,这两个灯泡的灯丝的长短,粗细一样吗?1、一段由若干股组成的铜芯线,当抽去它其中的几股后,这段铜芯线的电阻将( )
A、变大 B、变小
C、不变 D、无法确定
2、关于电阻以下说法正确的是( )
A、长的导线比短的导线电阻大
B、粗的导线比细的导线电阻小
C、铜导线比铁导线电阻小
D、以上讲法均不准确AD练 习3、将一根金属导线对折后并成一条,它的电阻将变__(选填“大”、“小”),原因是导线的______不变,_____ 变大,______变小所致. 4、将一根金属导线均匀拉长后,它的电阻将变__(选填“大”、“小”).原因是导线的_________不变,______变大,______ 变小所致.小材料横截面积长度大材料长度横截面积练习5、下列关于导体的电阻的说法中正确的是 ( )
A、导体中有电流时,导体才有电阻
B、导体的电阻大小取决于导体中电流的大小
C、导体的电阻是导体本身的一种性质,与通过它的电流大小无关
D、导体的电阻大小取决于导体两端电压的大小C练 习6、同种材料制成的甲、乙、丙三根电阻线,已知甲比乙长,但横截面积相等,丙比乙粗,但长度相等,则甲、乙、丙三根电阻线的电阻大小是 [ ] A.甲最大 B.乙最大
C.丙最大 D.乙最小A练 习7、我们平时使用的照明灯泡,在发光时和不发光时相比较,什么时候电阻大?为什么?练 习 灯泡总是什么时候容易烧坏呢?是刚开那一瞬间,还是亮很长时间后?【补充阅读】超导体的知识: 金属的电阻随温度的升高而增大,当金属的温度降低时,它的电阻减小.1911年,荷兰物理学家昂内斯在测定水银在低温下的电阻值时发现,当温度降到-269℃左右时,水银的电阻变为零,这种现象叫超导现象.
超导体:能够发生超导现象的物质,叫做超导体.(注意:不是所有物体都会发生超导现象)1、电阻的概念:导体对电流的阻碍作用的大小。
电阻的符号:R。
2、电阻的单位及其的换算。
3、学会了研究一个物理量与多个物理量之间的关系时,要用到控制变量法。
4、电阻是导体本身的一种性质。决定电阻大小的因素有长度、粗细、材料和温度。你有哪些收获?
