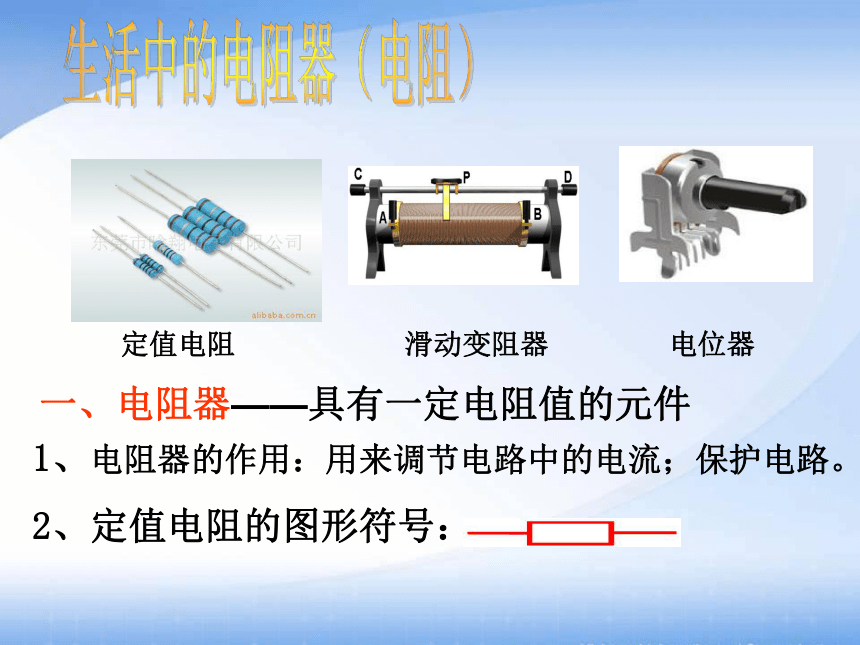

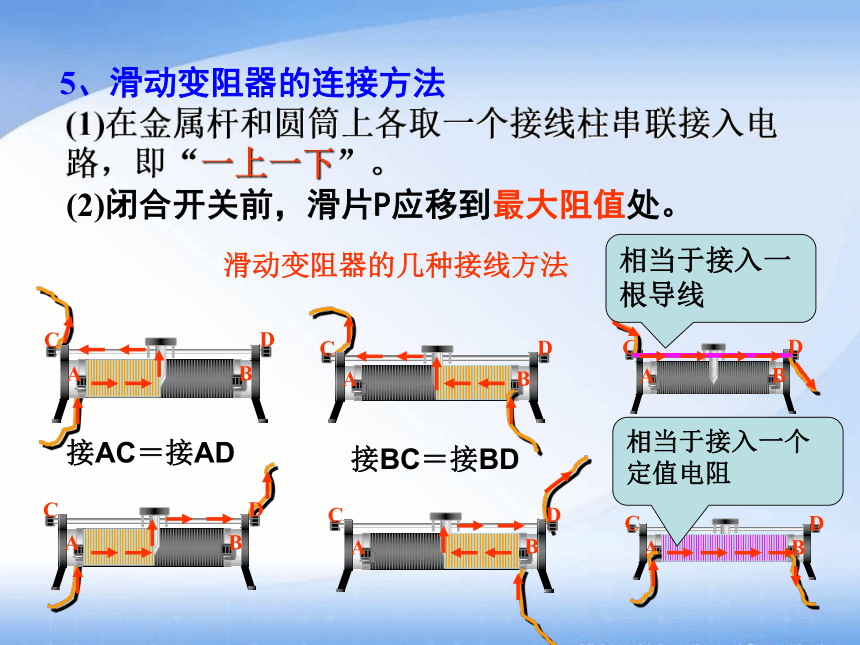

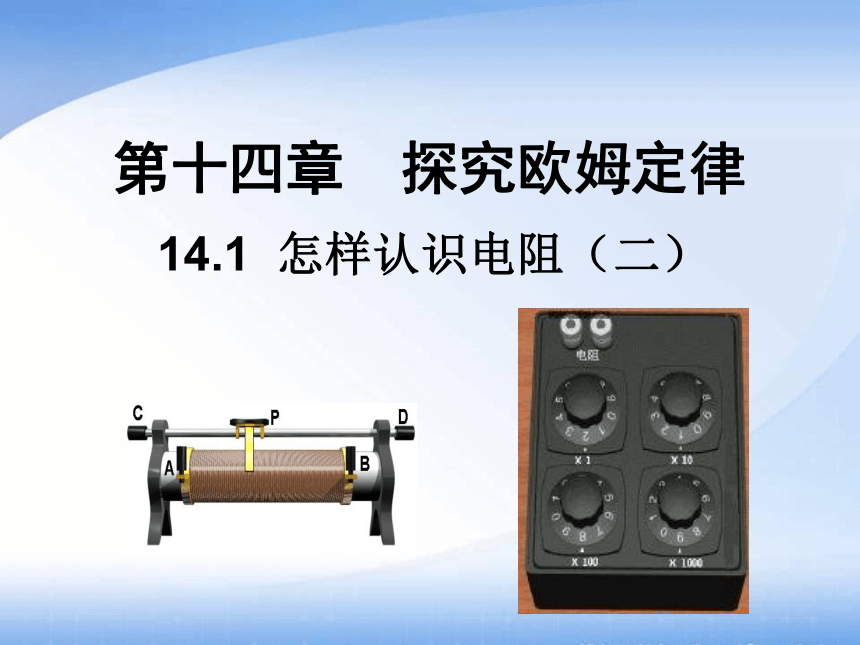

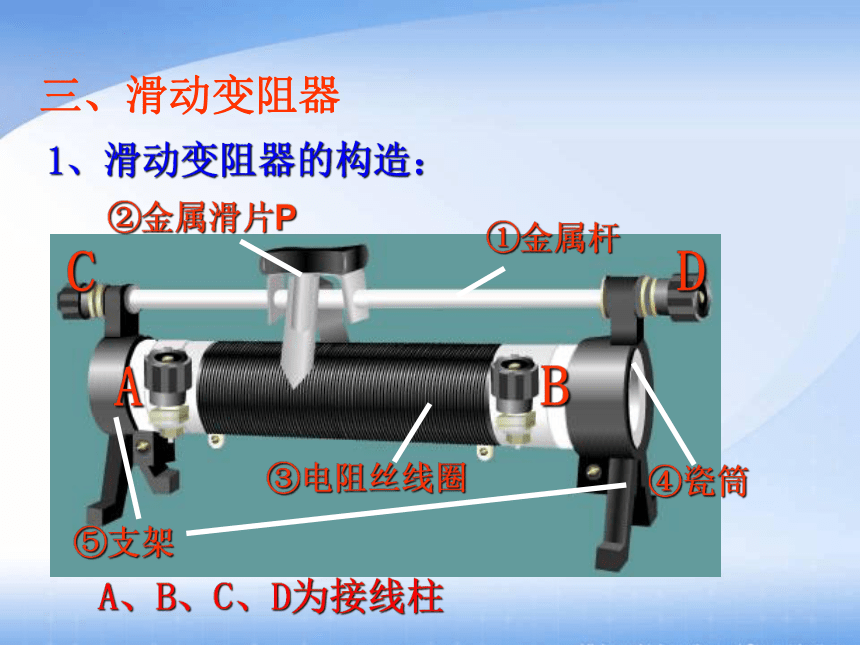

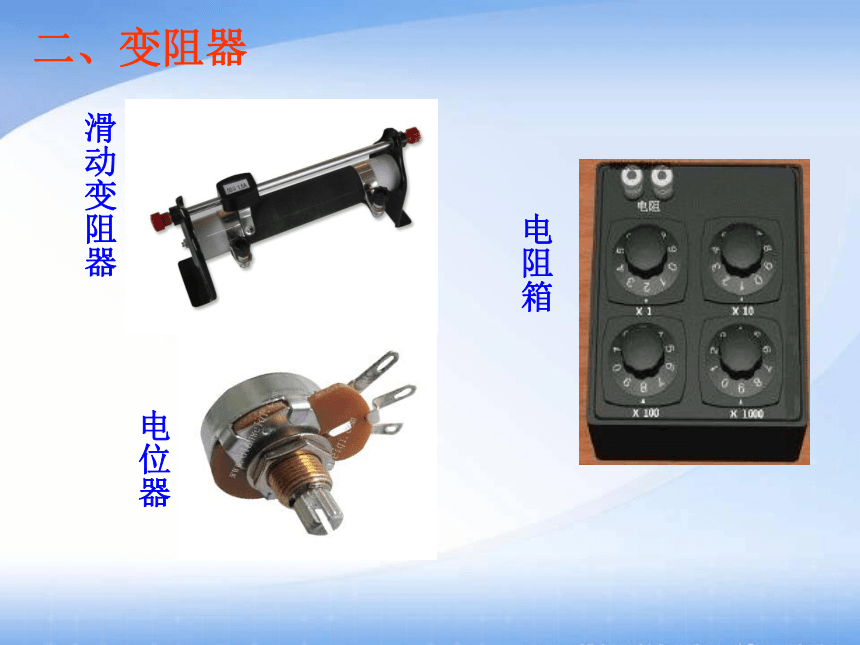

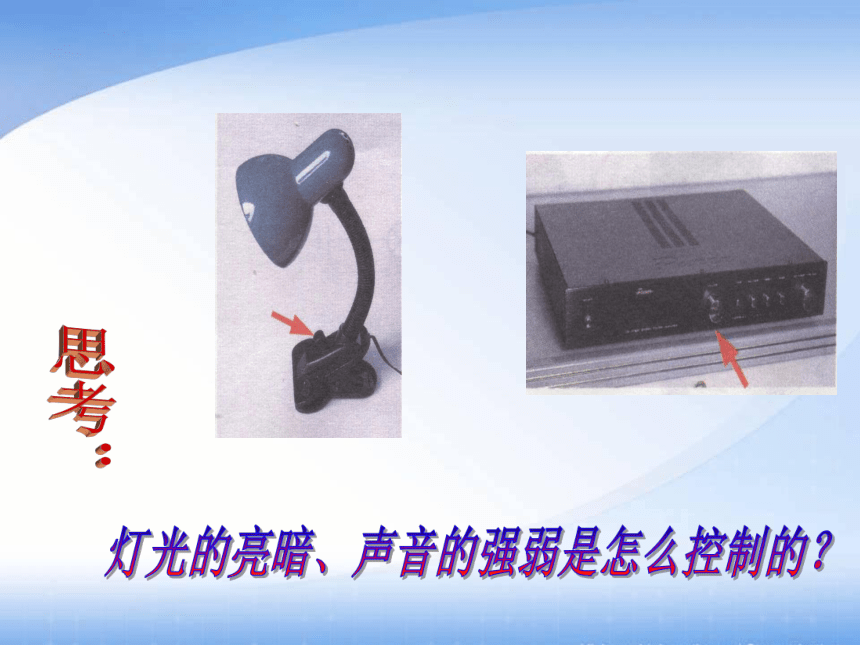

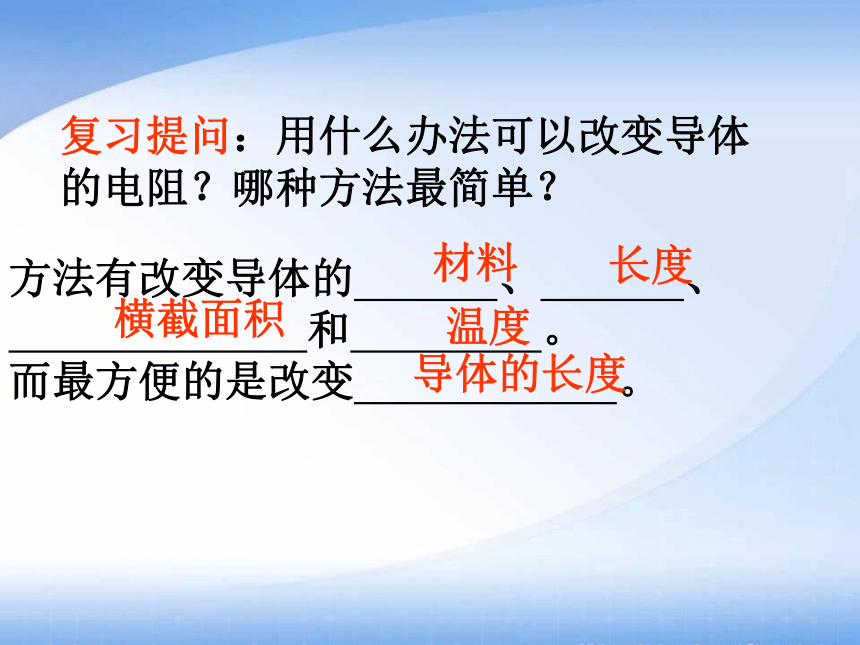

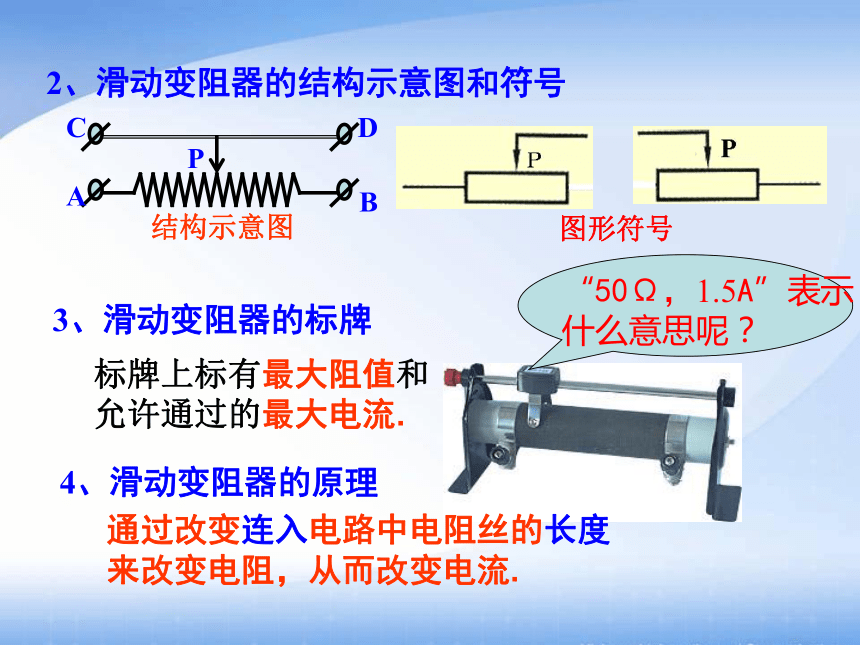

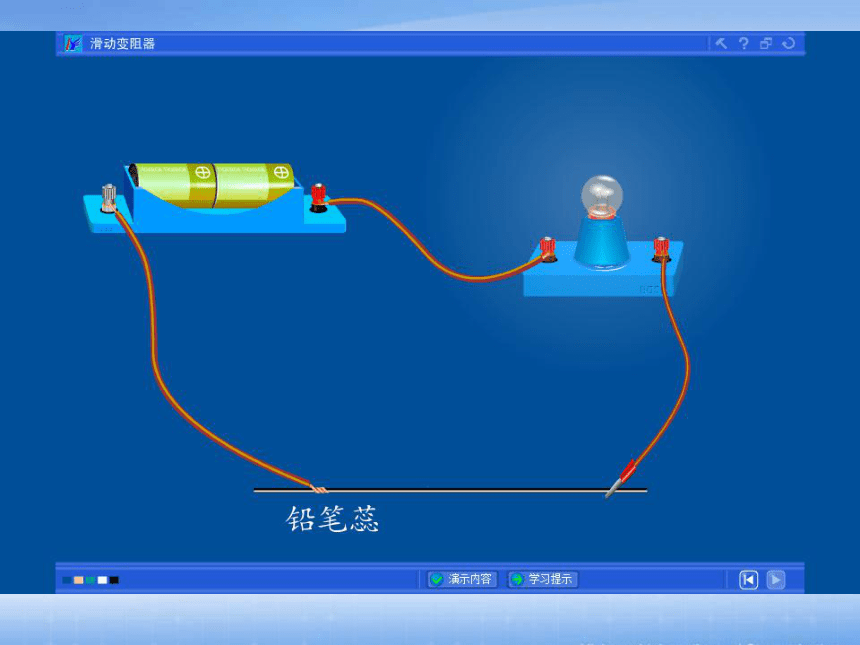

课件20张PPT。第十四章 探究欧姆定律14.1 怎样认识电阻(二)方法有改变导体的 、 、 和 。 而最方便的是改变 。复习提问:用什么办法可以改变导体的电阻?哪种方法最简单? 导体的长度材料长度横截面积温度灯光的亮暗、声音的强弱是怎么控制的?思考:1、电阻器的作用:用来调节电路中的电流;保护电路。生活中的电阻器(电阻)定值电阻滑动变阻器电位器2、定值电阻的图形符号:一、电阻器——具有一定电阻值的元件 二、变阻器滑动变阻器电位器电阻箱1、滑动变阻器的构造:①金属杆②金属滑片P③电阻丝线圈④瓷筒⑤支架A、B、C、D为接线柱ABCD三、滑动变阻器2、滑动变阻器的结构示意图和符号3、滑动变阻器的标牌标牌上标有最大阻值和允许通过的最大电流.通过改变连入电路中电阻丝的长度来改变电阻,从而改变电流.4、滑动变阻器的原理图形符号(1)在金属杆和圆筒上各取一个接线柱串联接入电路,即“一上一下”。5、滑动变阻器的连接方法(2)闭合开关前,滑片P应移到最大阻值处。滑动变阻器的几种接线方法相当于接入一根导线相当于接入一个定值电阻接BC=接BD接AC=接AD课本P75 活动3:认识滑动变阻器滑动变阻器(1)这个滑动变阻器的标示值是___Ω,这个值指的是哪两个接线柱间的电阻?(2) 哪两个接线柱间的电阻很小,几乎为零?(3) 滑片是怎样跟电阻丝接触的?(4) 如图所示的变阻器,当滑片向右滑动时,哪两个接线柱间的电阻变大?哪两个接线柱间的电阻变小?哪两个接线柱间的电阻不变?ABAC或AD50通过滑道,滑道已刮去绝缘层CDBC或BDAB或CD如何改变滑动变阻器接入电路的阻值(1)如何增大接入电路的电阻? A、滑片向左移 B、滑片向右移(2)如何增大接入电路的电阻? A、滑片向左移 B、滑片向右移滑片远离下接线柱时,接入电路的电阻增大,滑片靠近下接线柱时,接入电路的电阻减小。√√课本P76 活动4:用滑动变阻器改变通过小灯泡的电流(1)如图所示,要让小灯泡由暗变亮,接通电路前滑片应放在什么位置?接通电路后滑片应向哪边移动?(2)如图所示,要让小灯泡由亮变暗,接通电路前滑片应放在什么位置?接通电路后滑片应向哪边移动?右端(或B端) 向左左端(或A端) 向右总结1、如图所示电路,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变__,电流表的示数变___,滑动触头P应向__移动。大小右练习P2、如图1所示,当滑动变阻器滑片向右移动时,下列说法正确的是 ( )
A、连入电路的电阻变小,电路中的电流变大。
B、连入电路中的电阻变小,电路中电流变小。
C、连入电路的电阻变大,电路中的电流变小。
D、连入电路的电阻变大,电路中电流变大。C3、在图2中是四个接线柱的滑动变阻器的结构示意图,将接线柱A、D接入电路时,滑片向右移动,接入电路的电阻值______。若此变阻器铭牌标有“20Ω1A”字样,表示这个变阻器电阻变化范围________,允许通过的最大电流是___A。滑片P移至中点时接入的阻值R= Ω。将这个变阻器接入如下图3 所示的电路中,滑片P向左移动时,电路中的电流_____。 变大0~20Ω101变大 4、以下四种接法中,接法错误,不起电阻作用,并造成电路中电流过大的是( );只起定值电阻作用,而不能改变电路中电流大小的( )。ADDBD6、如图示,当把滑动变阻器接入电路后,滑片P向右滑动时,电路电阻变大,此时与电路相连接的接线柱应是 ( )
(A)C和D (B)B和D
(C)A和C (D)B和AC
