第6节 电流与电压、电阻的关系（1）——欧姆定律

课件22张PPT。第一课时第6节 电流与电压、电阻的关系（1）——欧姆定律　 电压是形成电流的原因，我觉得导体中电流与其两端电压应该有关电阻是导体对电流阻碍作用的大小，所以我觉得电流与导体电阻有关电流与电压、电阻之间有没有关系？提出问题： 现在有一个简单的串联电路，如果让你去改进成一个灯光可调的电路，你有那些方法？1）增减电池节数，改变灯泡两端电压；

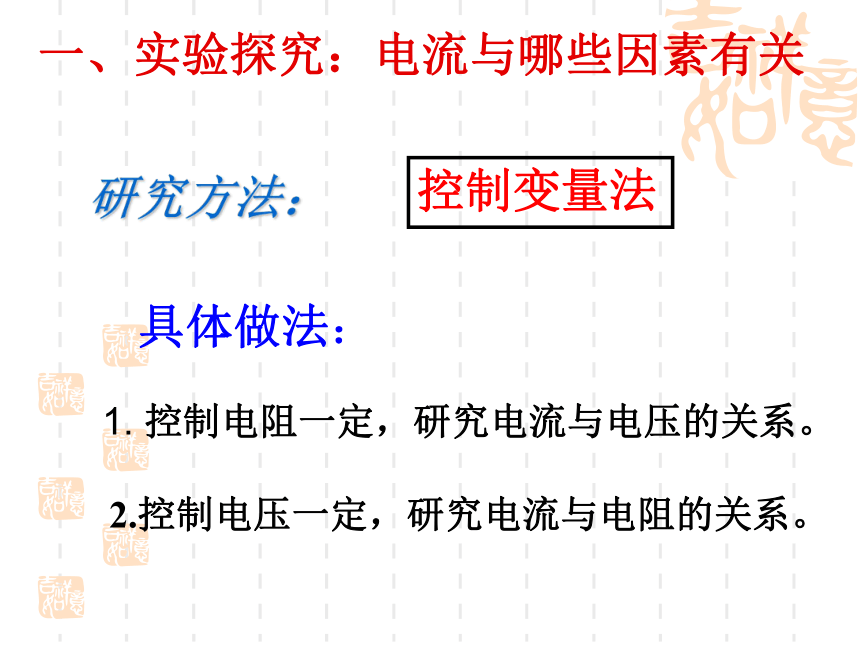

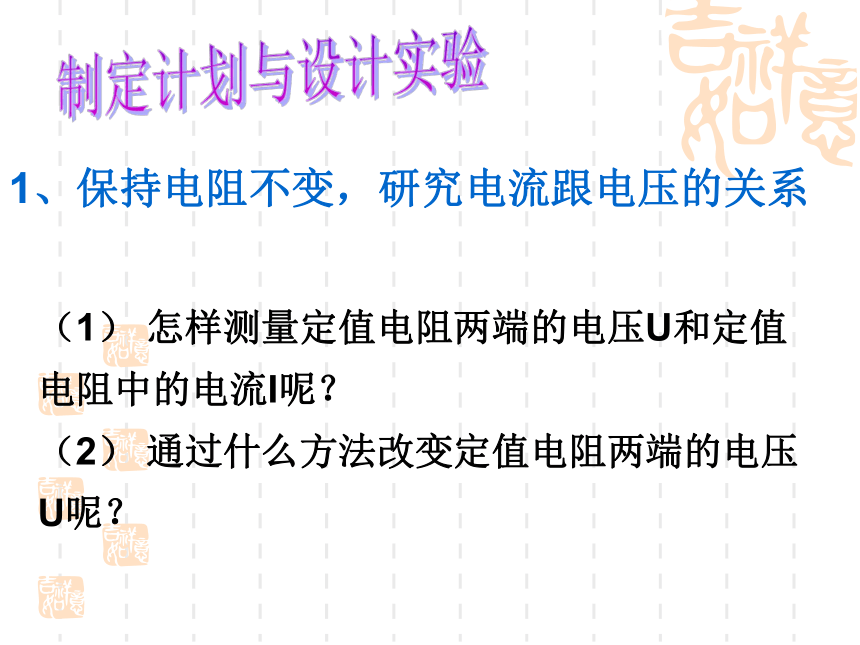

2）加入滑动变阻器。研究方法：控制变量法具体做法：2.控制电压一定，研究电流与电阻的关系。1. 控制电阻一定，研究电流与电压的关系。一、实验探究：电流与哪些因素有关（1） 怎样测量定值电阻两端的电压U和定值电阻中的电流I呢？

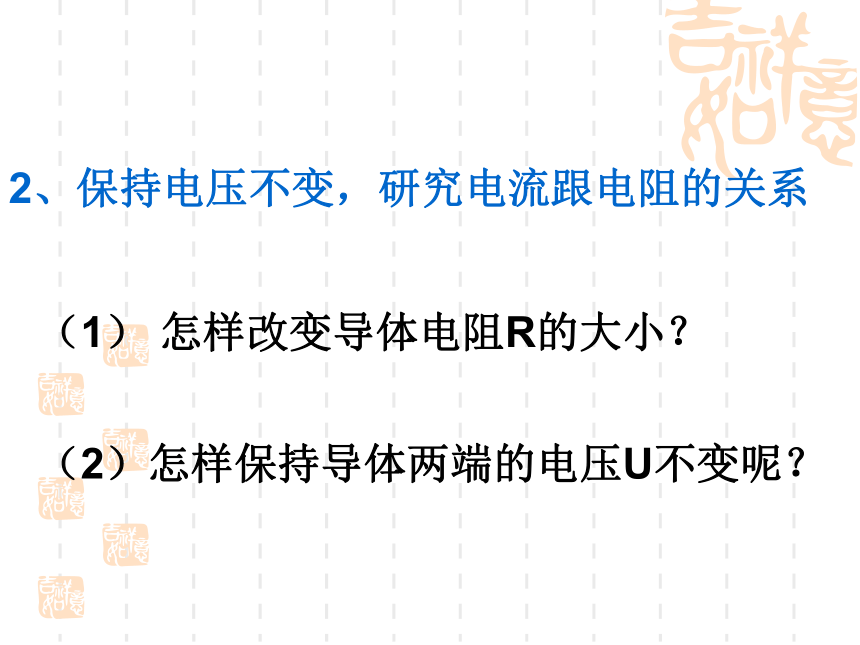

（2） 通过什么方法改变定值电阻两端的电压U呢？制定计划与设计实验1、保持电阻不变，研究电流跟电压的关系SR设计电路（1） 怎样改变导体电阻R的大小？

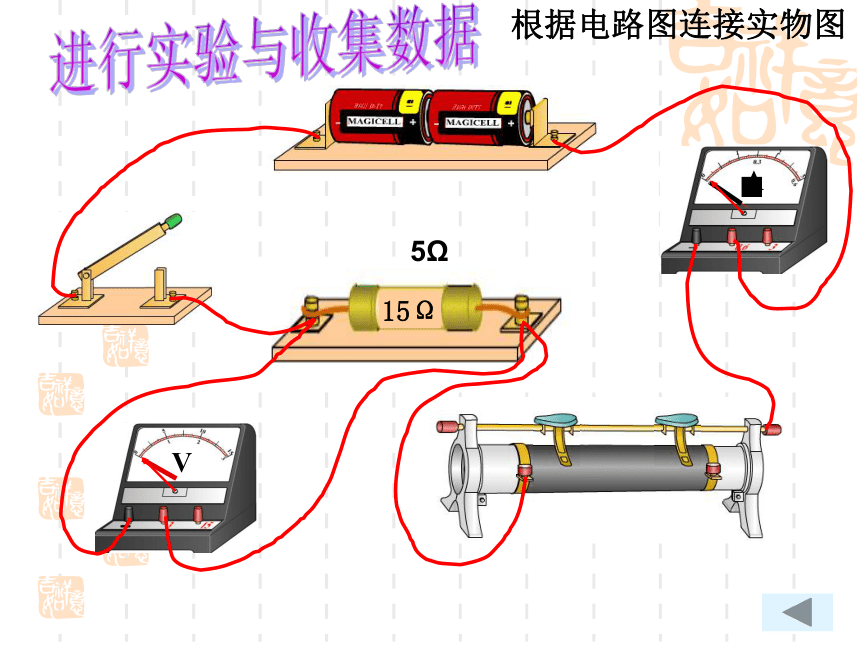

（2）怎样保持导体两端的电压U不变呢？2、保持电压不变，研究电流跟电阻的关系10Ω15Ω进行实验与收集数据根据电路图连接实物图5Ω实验数据记录实验1：保持电阻不变，研究电流跟电压的关系　导体的电阻不变时，通过导体的电流跟导体两端的电压成正比。实验2：保持电压不变，研究电流跟电阻的关系实验数据记录　导体两端的电压不变时，通过导体的电流跟导体的电阻成反比。结论1:在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。结论2:在电压不变的情况下，导体中的电流跟导体的电阻成反比。欧姆定律：一段导体中的电流， 跟这段导体两端的电压成正比，跟这段导体的电阻成反比。公式：变形公式：U=IR运用公式注意：
（1）公式中三个量的单位要统一
（2）公式中的三个量应对应于同一段电路或同一 段导体，即要有“同一性 ” 欧姆（G.S.Ohm,1787~1854）是德国物理学家。他在物理学中的主要贡献是发现了后来以他的名字命名的欧姆定律。欧姆的研究，主要是在1817~1827年担任中学物理教师期间进行的。现在我们看到欧姆定律的公式那么简单，却不要忘记欧姆当时为了信息窗解决这一难题，付出了艰辛的劳动，当时的实验条件很差，那些测量电流的仪器和电阻值不同的导体，都要自己设计制造。他能够完成这些精细的制作和精确的实验，主要得益于强烈的好奇心、执着的探究精神。
开动脑筋想一想！1、当电源电压不变的情况下，接上5Ω的电阻时通过的电流为0.6A，那么把电阻改为15Ω,则通过的电流为________ 。
2、有一根镍铬合金线，两端电压为6伏时，通过合金线的电流为0.3安，则合金线的电阻是________欧；若两端电压减小一半，则合金线的电流是________安；如果合金线两端不加电压，则合金线的电流为________安，合金线的电阻是________欧。0.2A200.150203、下面是某同学在探究“电流跟电压电阻的关系”的实验时记录的数据：
表一：电阻R=15Ω 表二：电压U=2V
（1）由表一数据可得出的结论是 ；
（2）由表二数据可得出的结论是 。电阻一定时，导体中的电流
跟这段导体两端的电压成正比。电压一定时，导体中的电流跟导体的电阻成反比。
4.试根据欧姆定律，完成下列表格。 4155谈收获，讲感悟1.回顾本课探究过程
2.本节课学到了哪些知识？
3.本节课学会了哪些研究方法？再见！
