粤沪版物理九年级上14.3欧姆定律的应用

课件13张PPT。14.3欧姆定律的应用舒城县石岗中学 刘凤林测电阻的方法（一）基本方法：伏安法VA（1）设计电路（2）连接电路（3）进行实验（4）实验数据与分析小灯泡发光时的电阻随温度的升高（亮度的增加）而增大思考：
1、连接电路时开关要处什么状态？
2、开关闭合前，滑动变阻器的滑片要处于_______________________的位置。
3、滑动变阻器的作用是_____________________________________。
4、实验中如何减小误差呢？

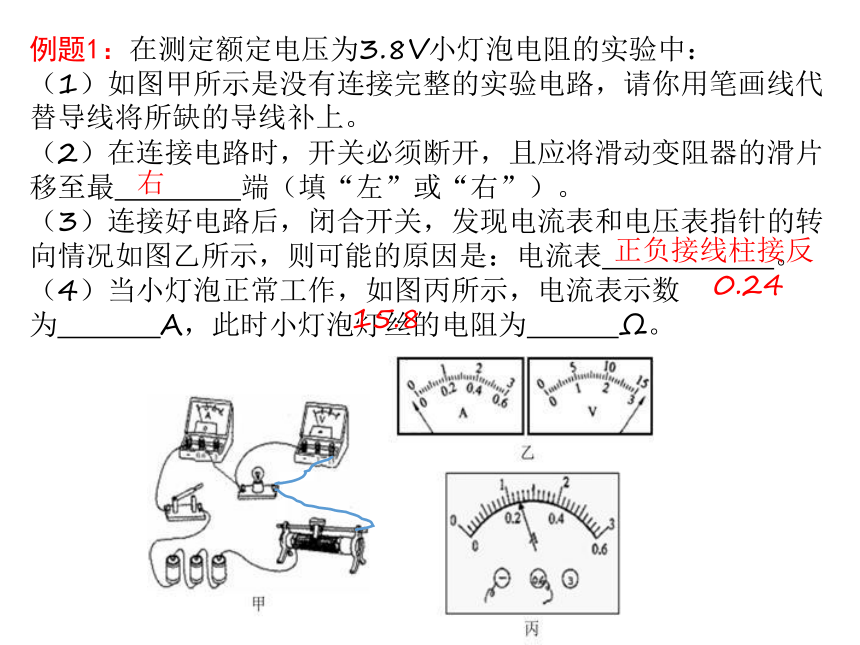

____________________________________。阻值最大改变电阻两端的电压和电流进行多次测量求平均值例题1：在测定额定电压为3.8V小灯泡电阻的实验中：
（1）如图甲所示是没有连接完整的实验电路，请你用笔画线代替导线将所缺的导线补上。
（2）在连接电路时，开关必须断开，且应将滑动变阻器的滑片移至最???????????端（填“左”或“右”）。
（3）连接好电路后，闭合开关，发现电流表和电压表指针的转向情况如图乙所示，则可能的原因是：电流表?????? ????????。

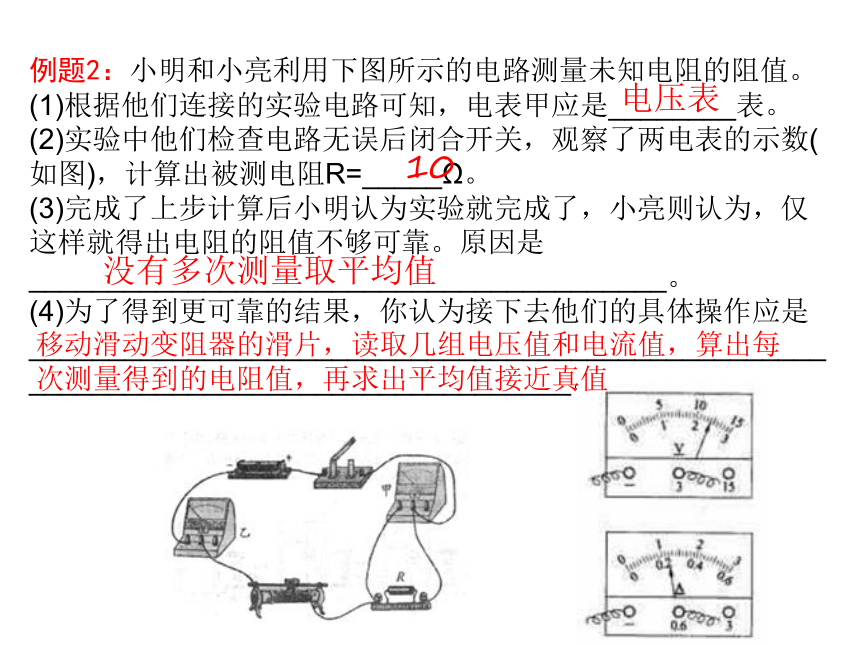

（4）当小灯泡正常工作，如图丙所示，电流表示数为?????????A，此时小灯泡灯丝的电阻为????????Ω。 ?右正负接线柱接反0.24 ?15.8例题2：小明和小亮利用下图所示的电路测量未知电阻的阻值。
(1)根据他们连接的实验电路可知，电表甲应是________表。
(2)实验中他们检查电路无误后闭合开关，观察了两电表的示数(如图)，计算出被测电阻R=_____Ω。　　
(3)完成了上步计算后小明认为实验就完成了，小亮则认为，仅这样就得出电阻的阻值不够可靠。原因是
________________________________________。
(4)为了得到更可靠的结果，你认为接下去他们的具体操作应是____________________________________________________________________________________。

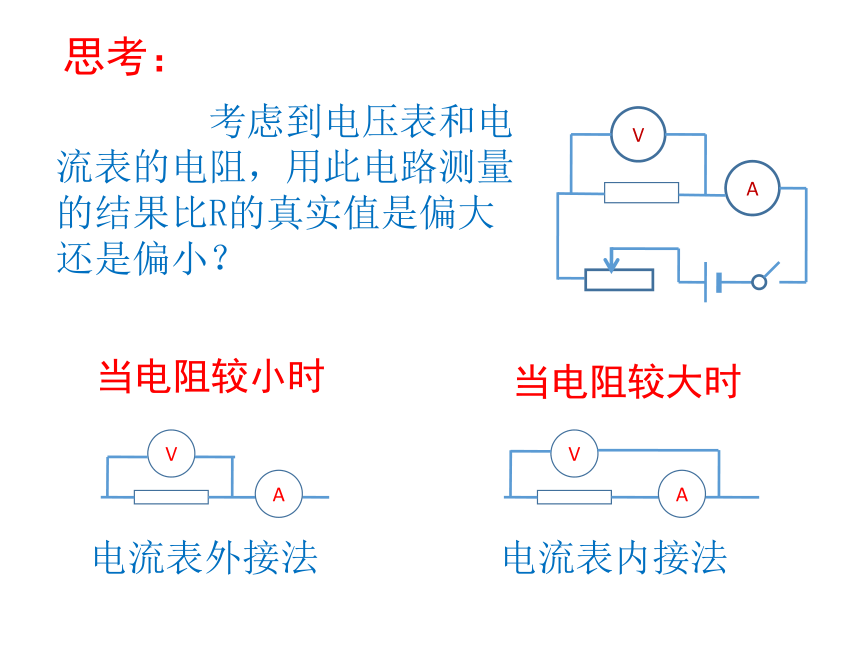

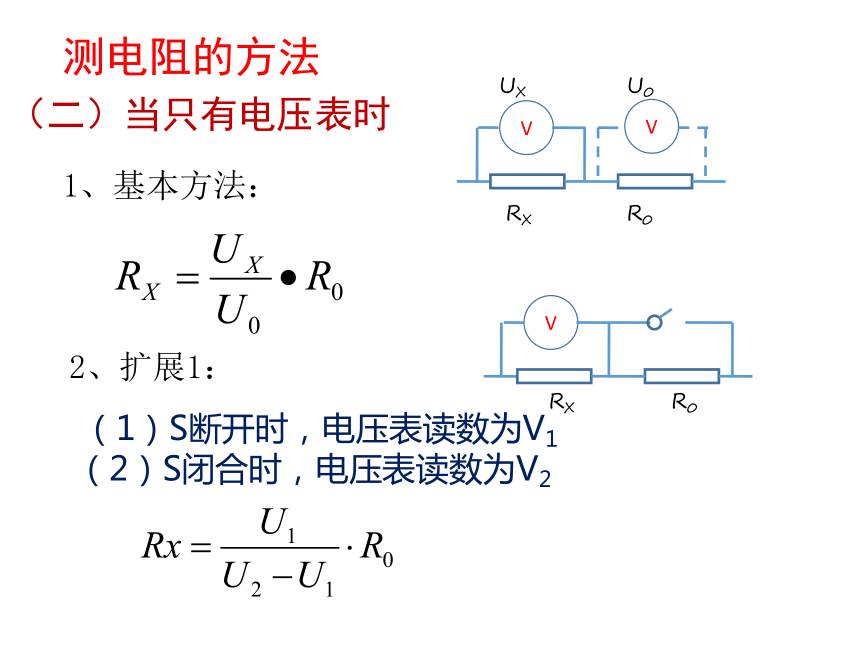

电压表?10??没有多次测量取平均值??移动滑动变阻器的滑片，读取几组电压值和电流值，算出每次测量得到的电阻值，再求出平均值接近真值思考： 考虑到电压表和电流表的电阻，用此电路测量的结果比R的真实值是偏大还是偏小？当电阻较小时当电阻较大时电流表外接法电流表内接法测电阻的方法（二）当只有电压表时1、基本方法：VVRXR0UXU02、扩展1：VRXR0（1）S断开时，电压表读数为V1（2）S闭合时，电压表读数为V2测电阻的方法（二）当只有电压表时2、扩展2：VRXR012（1）S接1时，电压表读数为V1（2）S接2时，电压表读数为V2这样也可以吗？VRXR012测电阻的方法（二）当只有电压表时3、利用滑动变阻器：VRXR0（1）P极左时，电压表读数为V1（2）P极右时，电压表读数为V2测电阻的方法（三）当只有电流表时1、基本方法：RXR0（1）用电流表先测出Rx中的电流Ix（2）再用电流表测出R0中的电流I0A2A1IxI0测电阻的方法（三）当只有电流表时2、扩展1：RXR0（1）S断开时，电流表读数为I1（2）S闭合时，电流表读数为I2A2、扩展2：RXR0A（1）S断开时，电流表读数为I1（2）S闭合时，电流表读数为I2测电阻的方法（三）当只有电流表时3：利用滑动变阻器（1）P极左时，电流表读数为I1（2）P极右时，电流表读数为I2RXR0A作业布置《指导书》素质检测：基础卷再见!谢谢指导
