4.4 变阻器

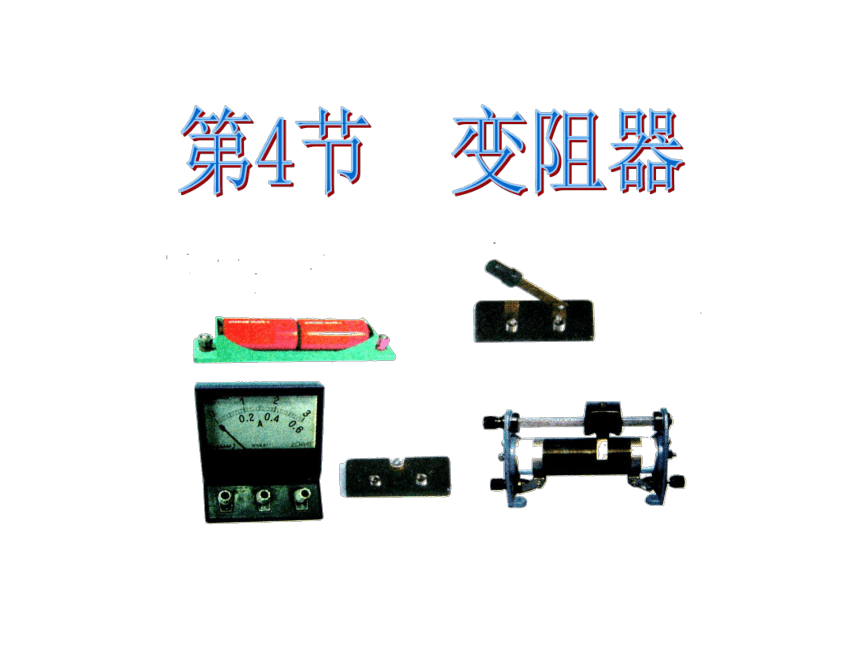

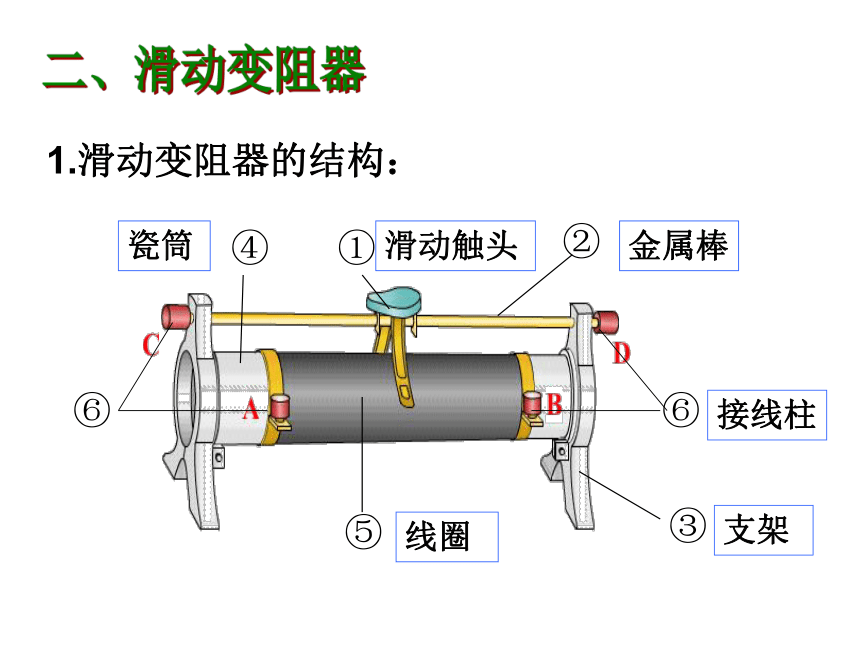

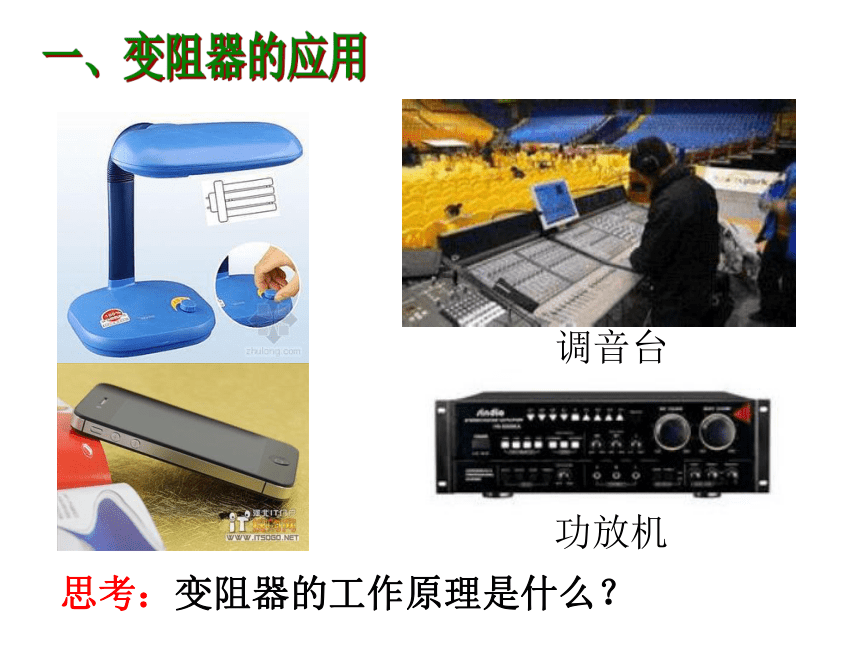

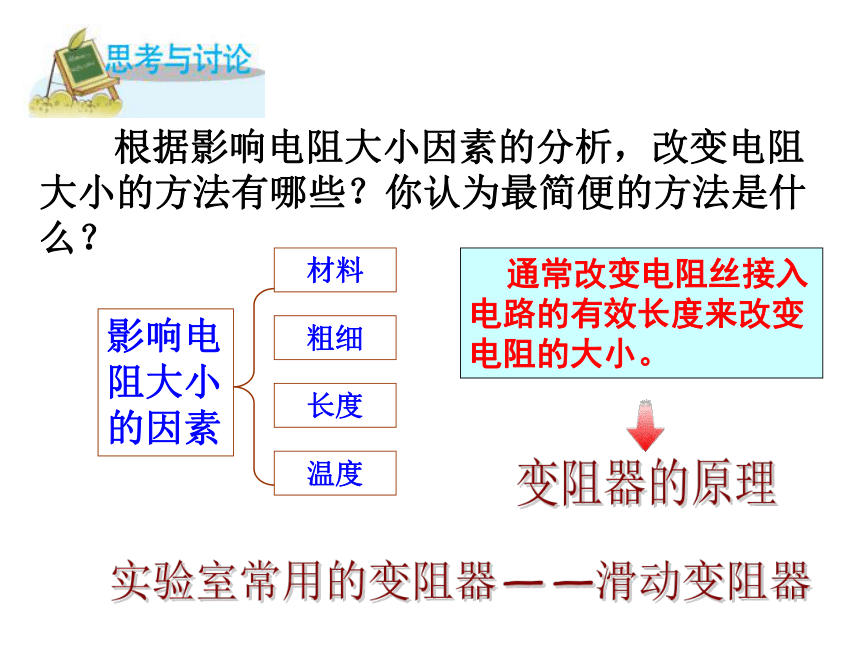

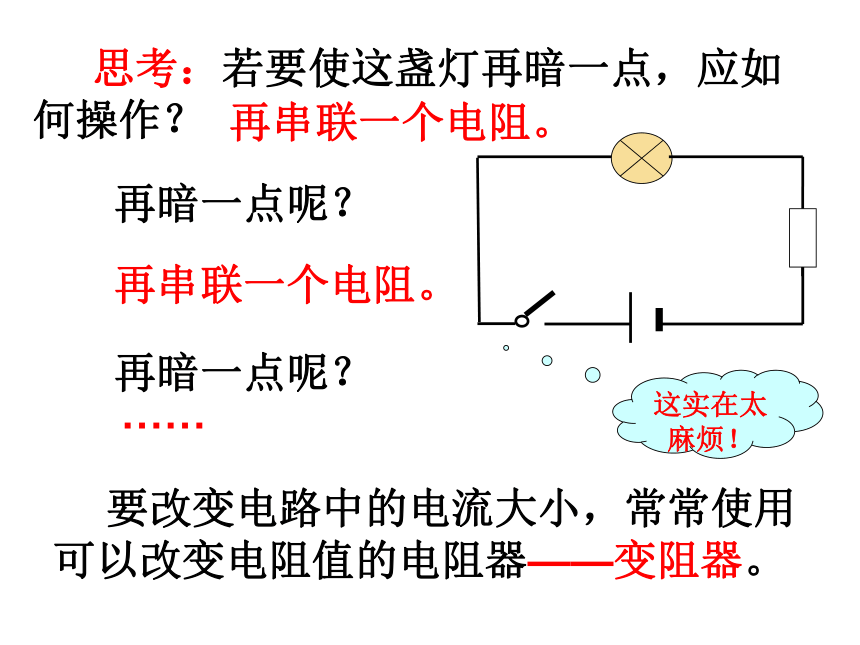

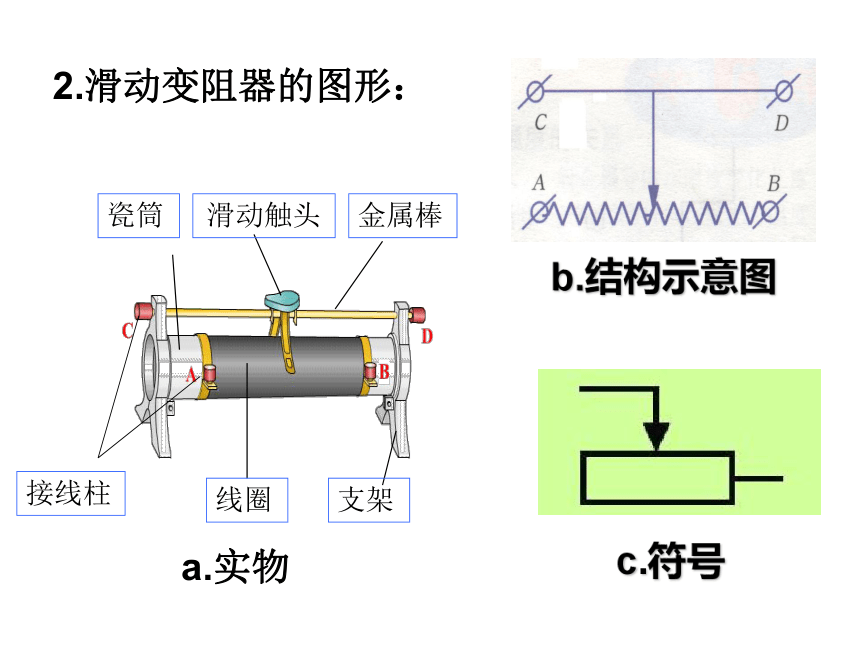

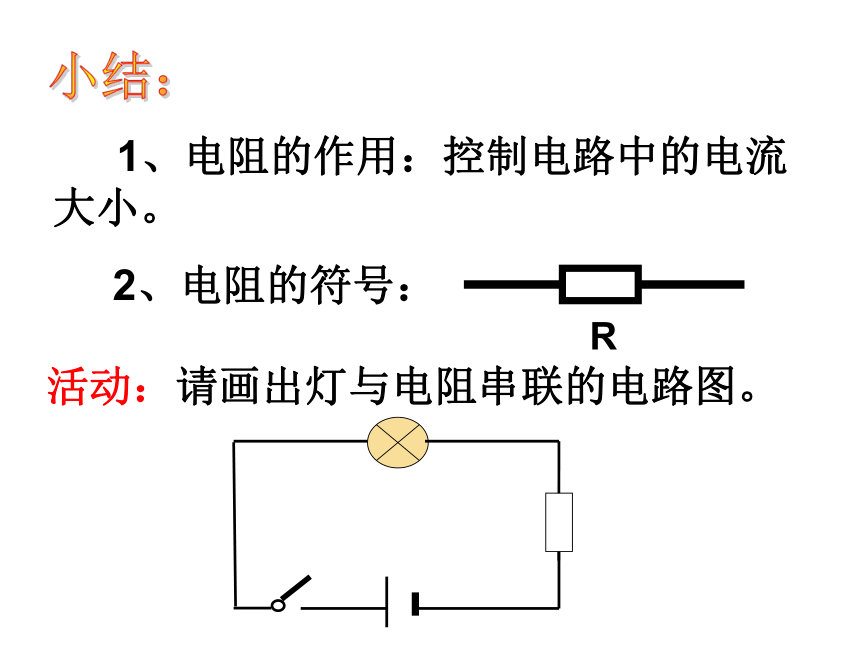

课件23张PPT。你知道吗？台灯的亮度是怎么控制的？ 收音机的音量是怎么控制的？灯光亮暗声音强弱电流电阻第4节 变阻器思考：如何使图示这盏灯变暗一点？ 生产﹑生活和实验研究中，经常要用到具有一定电阻的元件------电阻器（也称电阻）来控制电路中的电流大小。 各种电阻 1、电阻的作用：控制电路中的电流大小。小结： 2、电阻的符号：活动：请画出灯与电阻串联的电路图。 思考：若要使这盏灯再暗一点，应如何操作？再串联一个电阻。再暗一点呢？再串联一个电阻。再暗一点呢？……这实在太麻烦！ 要改变电路中的电流大小，常常使用可以改变电阻值的电阻器——变阻器。一、变阻器的应用调音台功放机思考：变阻器的工作原理是什么？ 根据影响电阻大小因素的分析，改变电阻大小的方法有哪些？你认为最简便的方法是什么？影响电阻大小的因素材料粗细长度温度 通常改变电阻丝接入电路的有效长度来改变电阻的大小。变阻器的原理实验室常用的变阻器——滑动变阻器①④⑤滑动触头③1.滑动变阻器的结构：二、滑动变阻器②⑥金属棒支架瓷筒线圈⑥接线柱2.滑动变阻器的图形：滑动触头金属棒支架瓷筒线圈a.实物b.结构示意图c.符号接线柱活动： 将图示的各元件用导线连接起来，移动滑动变阻器的滑动触头，观察灯泡的亮度变化。ABC
3.滑动变阻器的使用：
(1)串联；
(2)接线柱“一上一下”；
(3)闭合开关前，滑片P应移到＿＿＿＿＿ 位置。P小结：阻值最大处保护电路，防止电流过大。 铭牌上的“20Ω 2A”表示该滑动变阻器的最大电阻值为20欧姆；允许通过的最大电流为2安培。 有四个接线柱的滑动变阻器，把它接在电路中，每次接两个接线柱，能改变电阻的有几种接法？在各种接法中，标出电流的流径（设电流自下而上流入）?讨论：AD、AC、BC、BD4种接法：AD接法，接入电路的有效电阻为AP段方法一AC接法，接入电路的有效电阻为AP段方法二BC接法，接入电路的有效电阻为BP段方法三BD接法，接入电路的有效电阻为BP段方法四 活动：画出电路图，并思考要使灯变亮，滑片P应往哪边移动？P有效电阻左你知道电风扇旋钮的结构和变阻原理吗？其他变阻器——旋钮型变阻器 该变阻器是如何接入电路的？它的有效电阻是哪段？ＡＢＣ压敏电阻：在受到压力后，电阻发生较大的
变化。热敏电阻：在受热后，电阻随温度的升高而
迅速减小。光敏电阻：在光照下电阻大为减小。气敏电阻：在遇到某些气体时，电阻发生较
大的变化。STS教育敏感电阻踩”油门”电阻变小电流变大速度变快 油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻 ，油量表（电流表）的示数 。变小变大作 业A本P43～44做完；
轻负高效P79～80做完。
