人教版九年级物理第十七章 第二节 欧姆定律 课件 （共17张PPT）

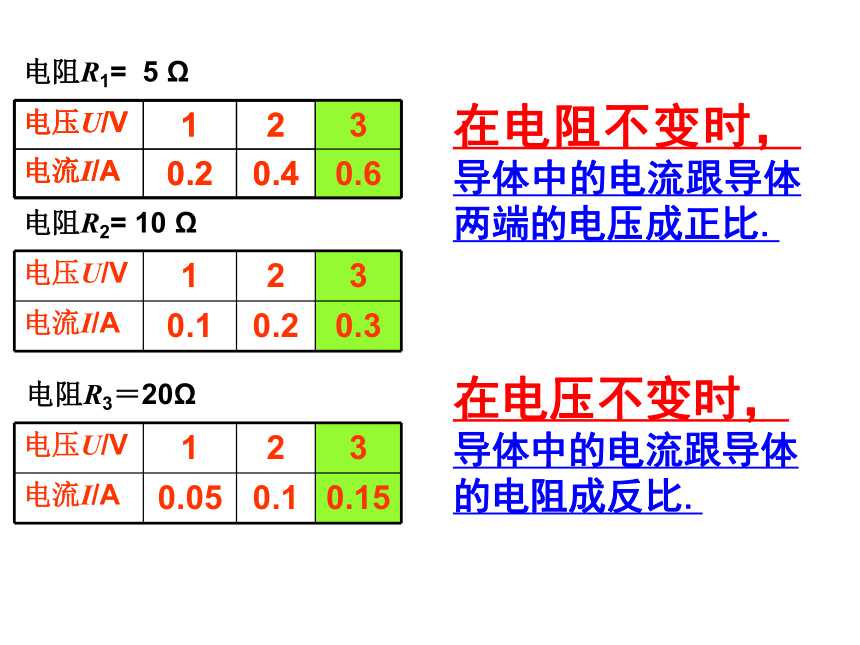

课件17张PPT。　二　欧姆定律在电阻不变时，导体中的电流跟导体两端的电压成正比.在电压不变时，导体中的电流跟导体的电阻成反比.电阻R2= 10 Ω电阻R1= 5 Ω电阻R3＝20Ω 欧姆，德国物理学家，欧姆用自制的细长金属丝测定出几种金属的导电能力，没有电流表，设计了显示电流大小的仪器，采用铜-铋组成的温差电偶做稳定的电源，经过长达十年时间他于1826年归纳出了今天所称的欧姆定律。名人介绍－欧姆导体的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

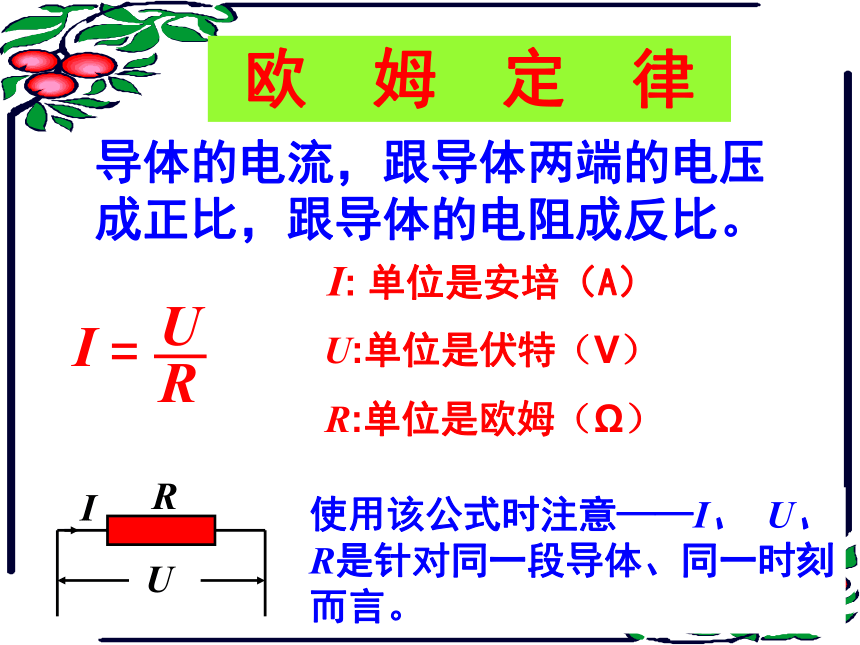

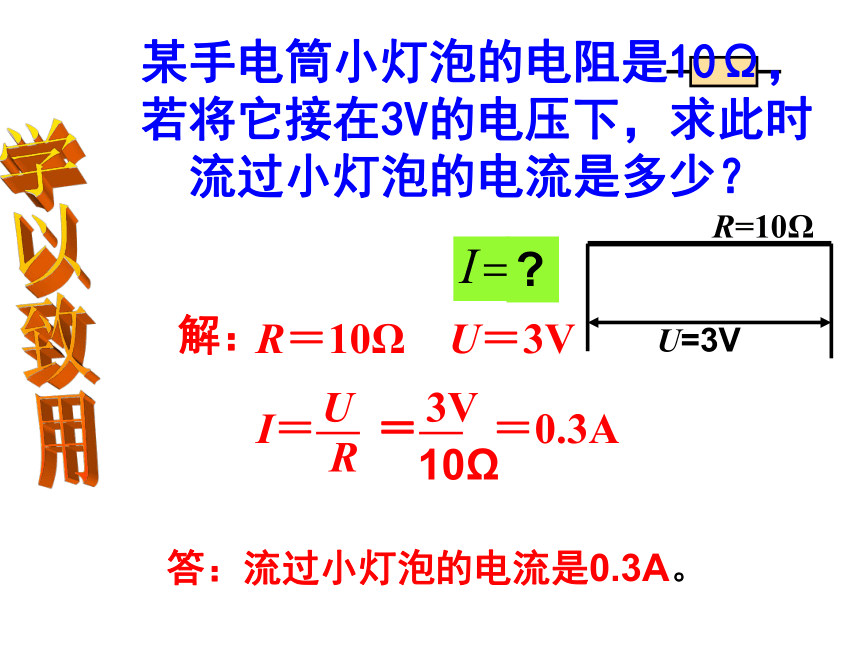

I: 单位是安培（A）U:单位是伏特（V）R:单位是欧姆（Ω）欧　姆　定　律IUR= —使用该公式时注意——I、 U、 R是针对同一段导体、同一时刻而言。RUI学以致用?R=10Ω某手电筒小灯泡的电阻是10Ω，若将它接在3V的电压下，求此时流过小灯泡的电流是多少？　　R＝10Ω　U＝3V＝0.3A答：流过小灯泡的电流是0.3A。解：

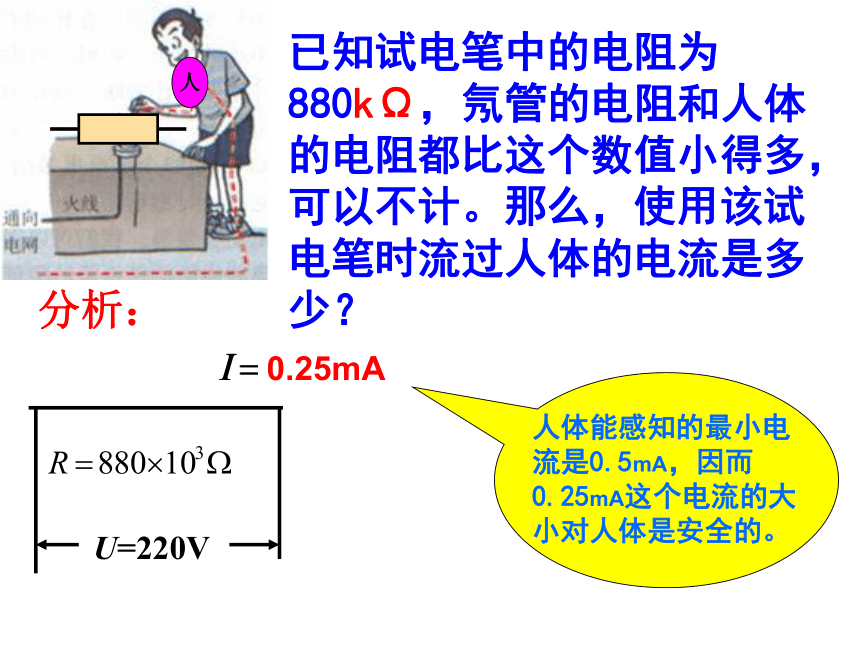

分析：已知试电笔中的电阻为880kΩ，氖管的电阻和人体的电阻都比这个数值小得多，可以不计。那么，使用该试电笔时流过人体的电流是多少？?人0.25mA U=220V0.3AU=3VU=3V某手电筒小灯泡的电阻是10Ω，若将它接在3V的电压下，求此时流过小灯泡的电流是多少？R＝10Ω学以致用探究一：电阻的串联●提出问题：电阻串联后，对电流的阻碍作用变大还是变小？●猜想假设：●设计实验：实验器材？实验电路？?UIU●进行实验：++__●分析论证：电阻串联后对电流的阻碍作用变大R总R总＝ R1＋R2结论：串联电阻的总阻值比任何一个分电阻的阻值都大快速抢答　　5Ω的电阻和5Ω的电阻串联，总电阻是＿＿＿　　5Ω的电阻和10Ω的电阻串联，总电阻是＿＿＿　　5Ω、10Ω、15Ω的三个电阻串联，总电阻是＿＿＿10Ω15Ω30Ω探究二：电阻的并联●提出问题：电阻并联后，对电流的阻碍作用变大还是变小？●猜想假设：●设计实验：实验器材？实验电路？UU●进行实验：R2R1AAR1++__●分析论证：电阻并联后对电流的阻碍作用变小并联电阻的总阻值比任何一个分电阻的阻值都小结论：RC、大于1 Ω小于1000 ΩA、小于1 ΩB、大于1000 ΩA畅所欲言谈收获作业
