人教版九年级物理-第十五章 第5节 串、并联电路中电流的规律 课件 （共18张PPT）

课件18张PPT。第五章第五节 探究串、并联电路的电流规律探究一 :串联电路中电流的规律 串联电路中各点的电流 之间有什么关系？边讨论—边合作设计交流内容：
1. 所用实验器材
设计方案包括 2. 所设计的实验电路图
3. 简述实验步骤探究一 :串联电路中电流的规律探究一 :串联电路中电流的规律

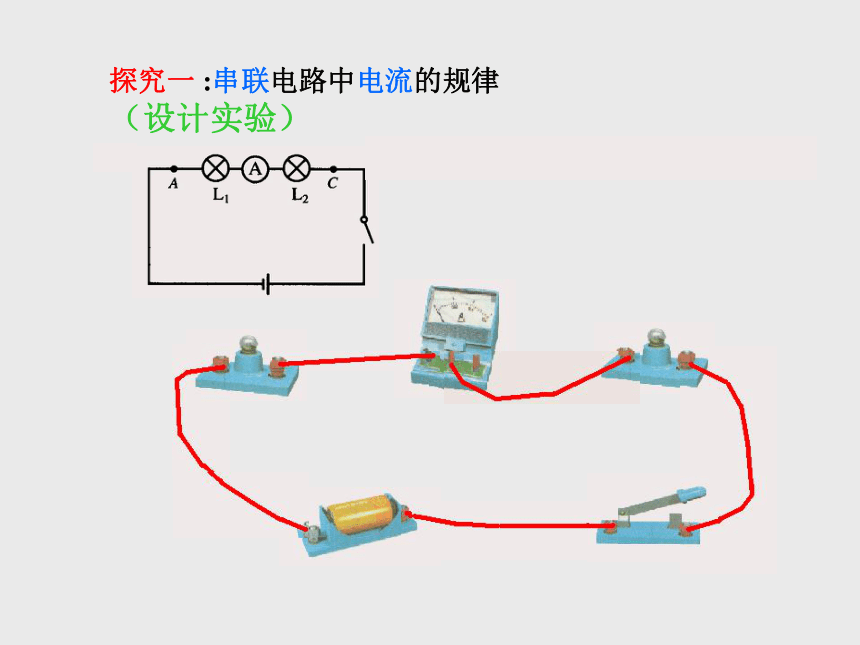

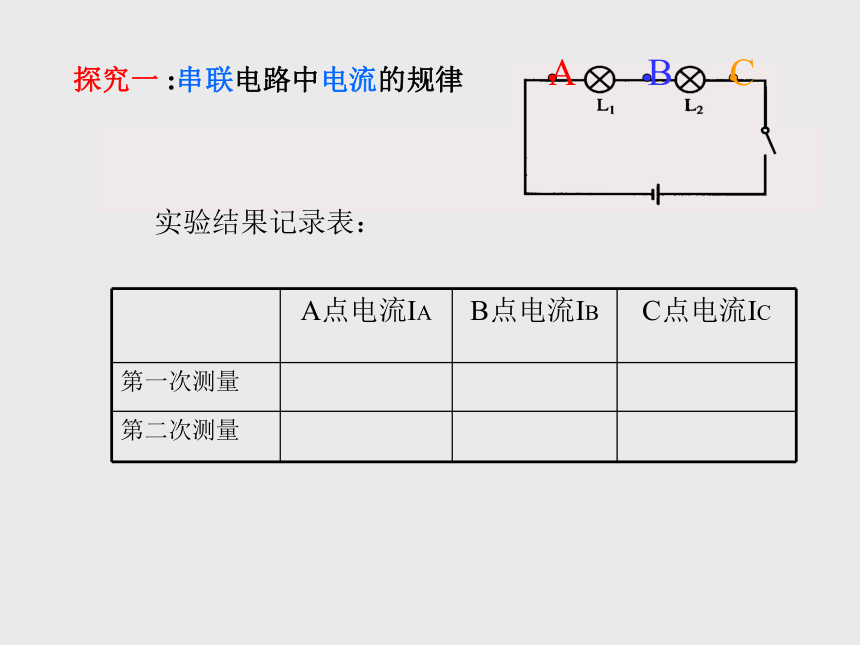

（设计实验）探究一 :串联电路中电流的规律实验结果记录表：串联电路中各点的电流都相等交流内容：1. 把测量数据记在自己的表格中
2. 把操作中出现的问题扼要地写下来注意: 1. 连接电路时开关应处在打开的状态
2. 连入电流表时不要连错 1.操作中有没有什么失误?

2.测量结果如果不正确，其原因是什么? 交流交流交流交流
交流交流交流交流
交流交流交流交流
交流交流交流交流探究环节探究二 :并联电路中电流的规律探究二 :并联电路中电流的规律探究二 :并联电路中电流的规律-+探究二 :并联电路中电流的规律-+探究二 :并联电路中电流的规律实验结果记录表：分析和论证?并联电路中干路的电流等于各支路中电流之和实验所得结论与猜想是否一致? 知识应用：1、生日彩灯上串联这20个小灯泡，
若电源插头处电流为100毫安，
那么通过每个小灯泡的电流为______安。2．某同学家中有一台电视机、一台洗衣机、两盏照明灯，它们是并联着的，工作时的电流分别为200mA、1 A、300mA和250mA．如果干路中的电流不许超过3A，这些用电器是否可以同时使用？
3、 两个电灯接在同一电路中，用电流表测量经过它们的电流相等，那么这两个灯是如何连接的？为什么？
