3.4 简单机械(滑轮)

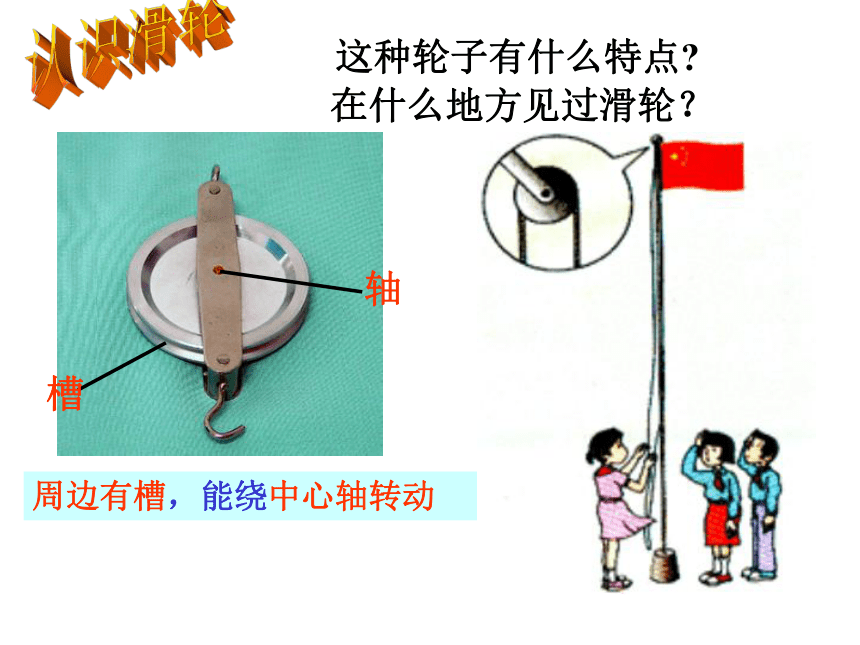

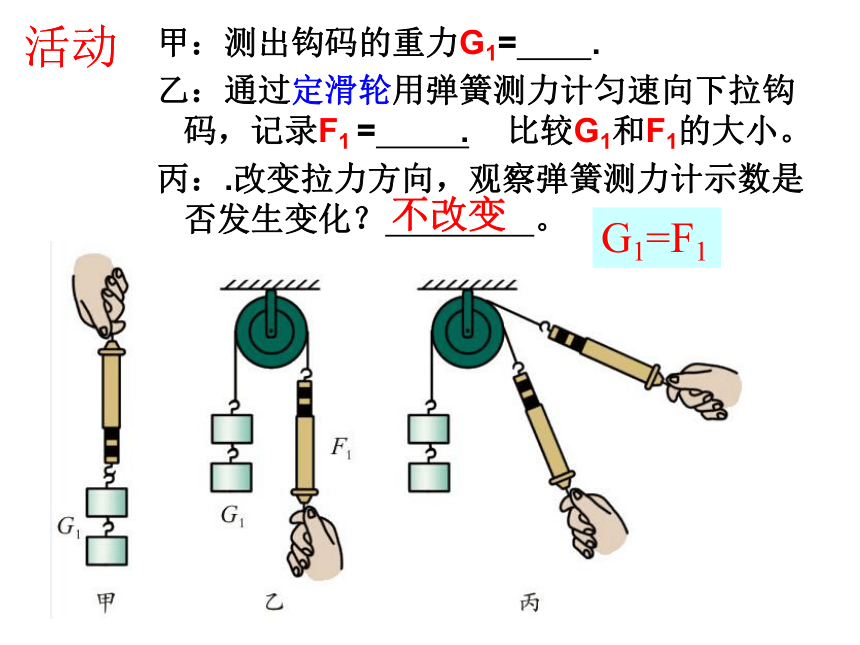

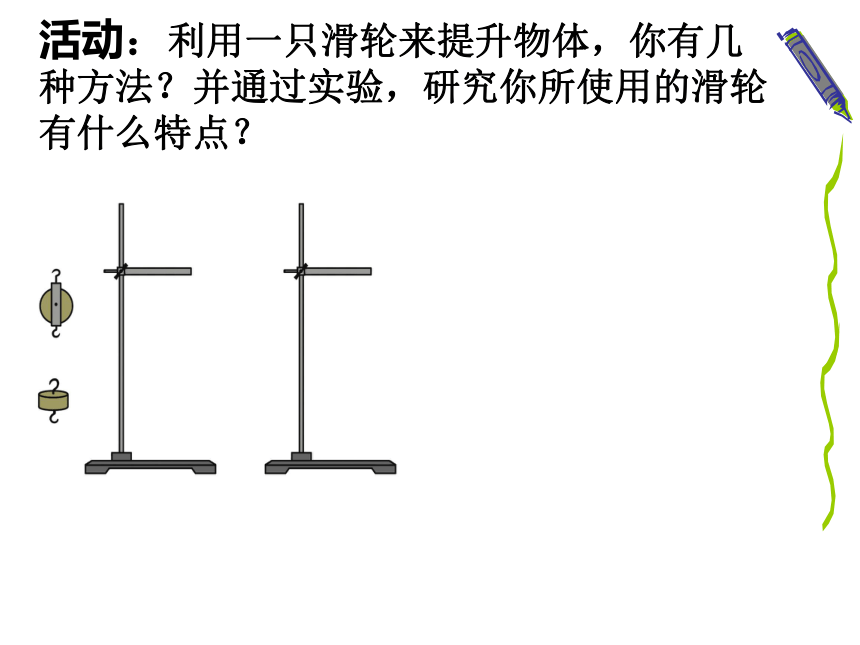

课件32张PPT。3.4 简单机械(4)滑轮认识滑轮周边有槽，能绕中心轴转动 这种轮子有什么特点?槽轴在什么地方见过滑轮？ 活动：利用一只滑轮来提升物体，你有几种方法？并通过实验，研究你所使用的滑轮有什么特点？方案1 轴固定不动轴与重物一起移动定滑轮动滑轮方案2 活动甲：测出钩码的重力G1= .
乙：通过定滑轮用弹簧测力计匀速向下拉钩码，记录F1 = . 比较G1和F1的大小。

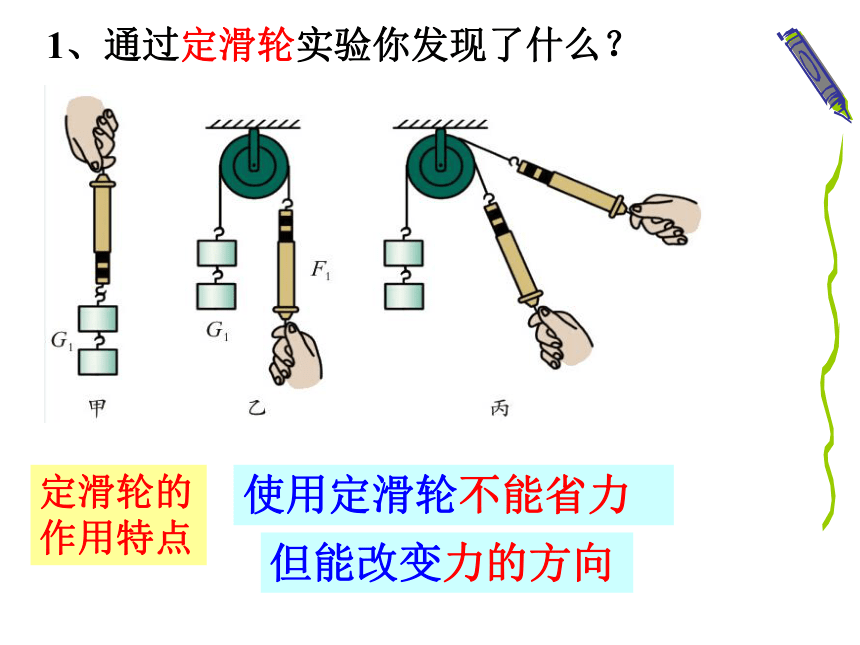

丙：.改变拉力方向，观察弹簧测力计示数是否发生变化？ 。 活动G1=F1不改变1、通过定滑轮实验你发现了什么？

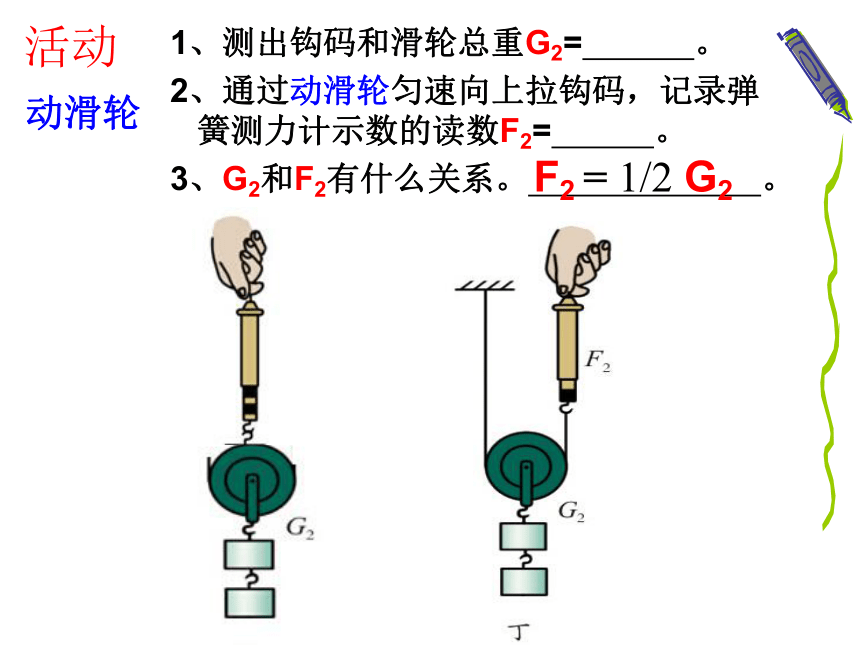

使用定滑轮不能省力但能改变力的方向定滑轮的作用特点活动动滑轮1、测出钩码和滑轮总重G2= 。
2、通过动滑轮匀速向上拉钩码，记录弹簧测力计示数的读数F2= 。
3、G2和F2有什么关系。 。

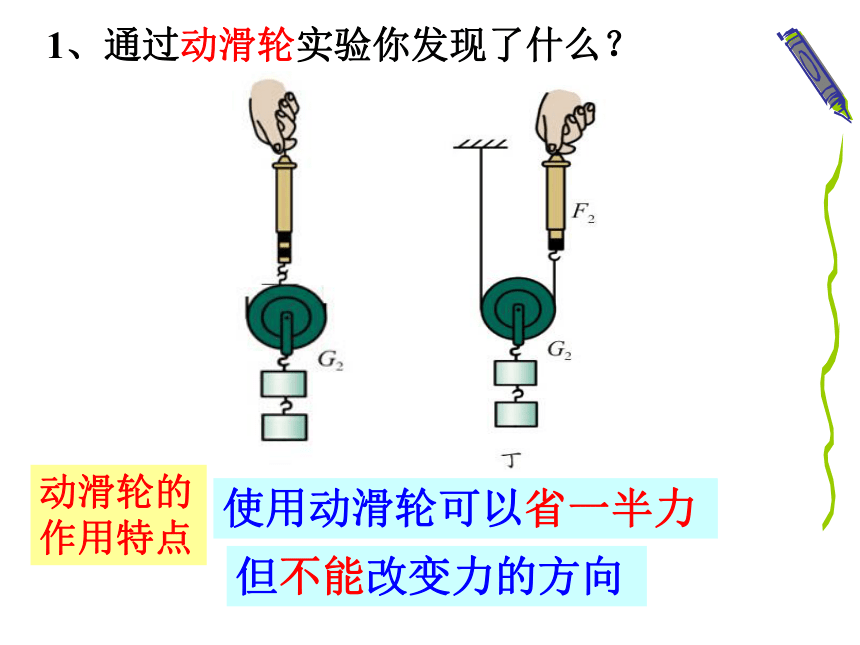

F2 = 1/2 G21、通过动滑轮实验你发现了什么？

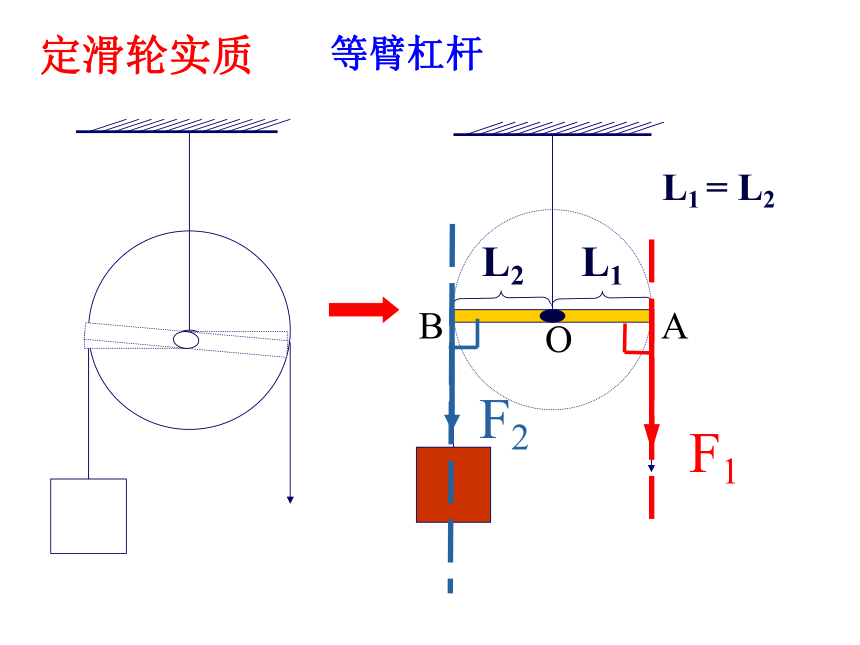

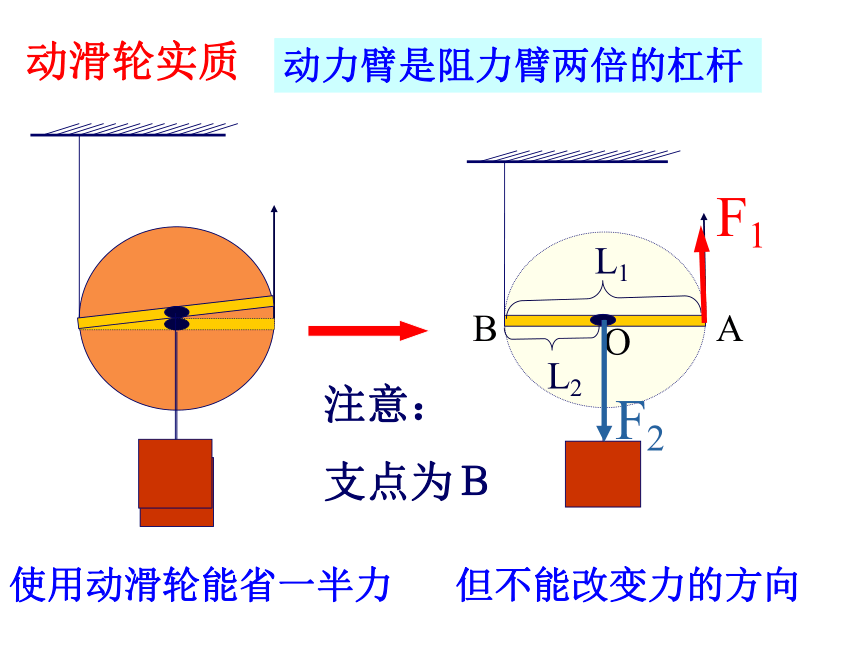

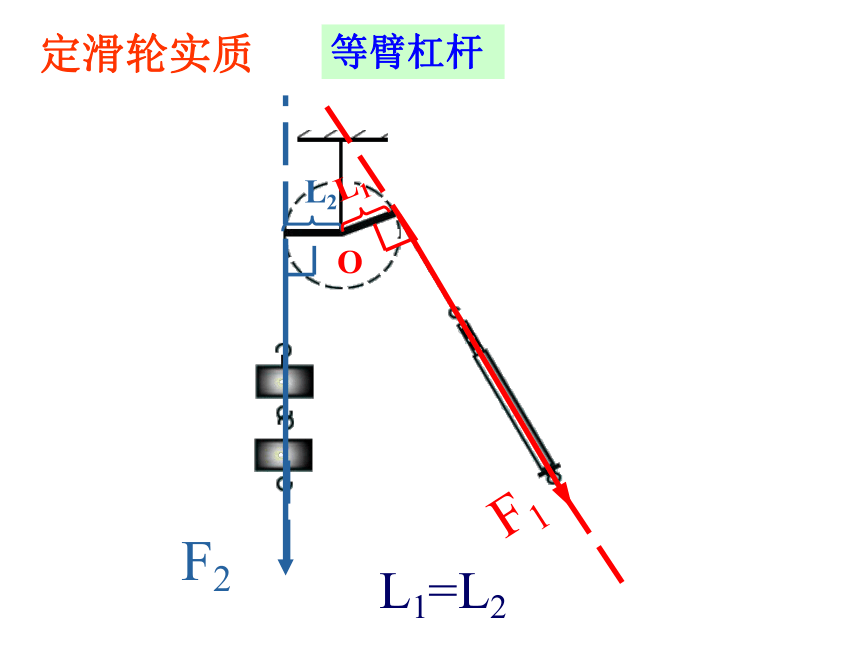

动滑轮的作用特点使用动滑轮可以省一半力但不能改变力的方向L2L1L1 = L2BOAF2定滑轮实质F1等臂杠杆定滑轮实质F2F1OL1=L2等臂杠杆L1L2动力臂是阻力臂两倍的杠杆BOA注意：

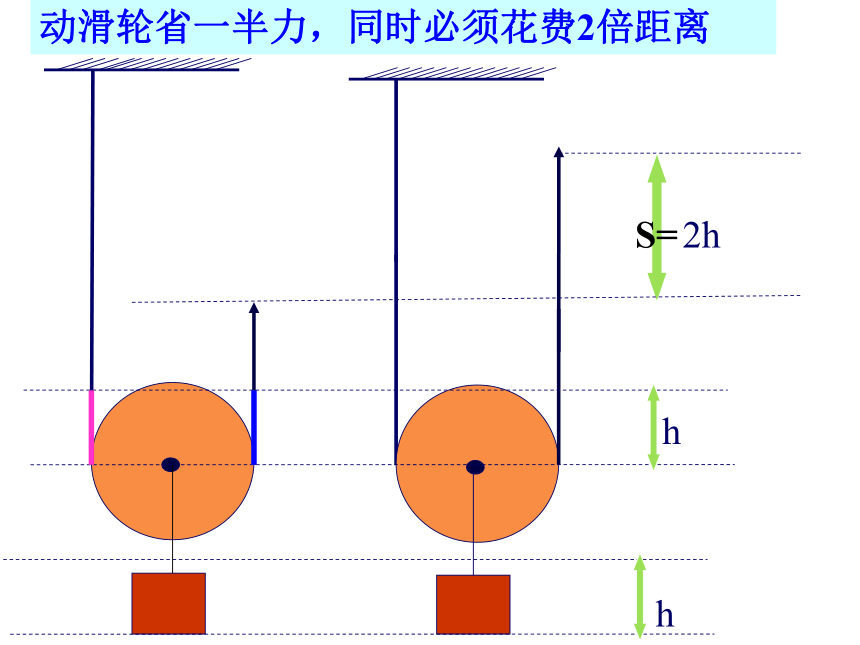

支点为ＢF2F1动滑轮实质使用动滑轮能省一半力但不能改变力的方向2hS=动滑轮省一半力，同时必须花费2倍距离定滑轮与动滑轮的比较（有没改变）练习1.如图所示，一根绳子绕过定滑轮，一端拴
在重物 G 上，手执另一端，分别用力F1 、
F2 、F3 匀速拉起重物，则（ ）
（A） F1 较大 （B）F2 较大
（C） F3 较大 （D）三个力一样大D课 堂 练 习2.如图所示的两个滑轮重均为20牛，物体G的重力均为100牛，若要使物体匀速上升，则加在绳子自由端的拉力分别为FA=________牛，FB=________牛。
（不计摩擦） 100603、如图所示，物体重G=500N，滑轮重10N，当物体G匀速上升时，则挂钩B承受拉力为________N，绳A处承受______N的
拉力，拉力F为_________N，若绳子自由端向上拉动0.5米，则物体向上移动________m。BAF5002552550.254.某人想用如图A、B、C、D所示的四个装置提升重物，若在这些装置中滑轮的重力及摩擦均可忽略不计，在这些装置中，既不省力也不费力是________。 F动滑轮能省一半力的是 。A、BFFGGG100N100N100N100N100N50NCFG5、如图，滑轮重与绳子摩擦不计，物体重５０牛，匀速拉动时，重物与地面的摩擦力为２０牛，则Ｆ＝_____牛,物体前进20 米，力F做 焦的功。f2F = f对滑轮受力分析,有:1０400同一根绳子上的力的大小相等提高1、如图，滑轮重不计，物体重５０牛，则滑轮匀速上升时 , 拉力Ｆ＝______牛100费一倍力，省一半距离50N50N100N同一根绳子上的力的大小相等提高3.4 简单机械(4)滑轮组知识回顾定滑轮与动滑轮各自作用特点是什么？不能省力改变力作用的方向省一半力不能改变力的作用方向定滑轮动滑轮采用滑轮组既可以省力又能够改变力的方向滑轮组拉力大小与什么因素有关呢？实验F2F1G测出钩码和动滑轮的总重G
记录承重绳子股数和F1、F2
比较G和F1、F2的关系F=1/2GF=1/3GG甲乙F=1/nG总23活动n = 5n = 4FF思考：判断下列承重绳子的股数为多少?断绳法n = 4奇动偶定S=nhS=3h绳子自由端移动的距离（S）与物体上升的高度（h）的关系是什么？（n为承重绳子的股数）承重绳子的股数为
3思考与讨论使用杠杆、滑轮等简单机械，有的省力，有的不省力，有的省距离，而有的费距离。在使用简单机械时，你认为省力或费力，省距离或费距离，它们之间有什么关系？例题：缠绕滑轮的绳子能承受的最大拉力为 300 牛，用它连接成如图的滑轮组，能否提升重为 600 牛的
重物？（已知动滑轮重20牛，摩擦
及绳的重力不计）解：总重 G ＝G物 + G动 = 600牛 ＋ 20牛 ＝ 620牛n = 2﹥300牛不能提升如图，用滑轮组把重100牛的物体向上匀速提升2米，动滑轮的重量为 20 牛，则向上拉绳子的拉力F = 牛；绳子自由端移动的距离为 米。
（不计滑轮的的摩擦和绳重）
406课 堂 练 习240如果所用时间为2秒那么拉力做功是______焦，功率为 瓦。120如图所示，滑轮的质量和摩擦不计，重物的质量
为 m ，请按要求连接滑轮组：
（1）甲图中，绳子的拉力 F = mg/2；拉力向下；
（2）乙图中，当重物上升 5 厘米时，绳子的自由
端移动的距离为 15 厘米。 甲乙如图所示，用滑轮拉着重600牛的物体A沿水平方向匀速运动，拉力F的大小为100牛，不计绳重和滑轮的摩擦，则物体A受到的摩擦力大小为 牛；
100补充练习FG如图，滑轮重与绳子摩擦不计，物体重５０牛，匀速拉动时，重物与地面的摩擦力为２０牛，则Ｆ＝_____牛,物体前进20 米，力F做 焦的功。f2F = f对滑轮受力分析,有:1０400同一根绳子上的力的大小相等如图所示,物体A重为100N,挂重物的钩子承受的拉力是＿＿N.人匀速拉绳子的力是＿＿N（动滑轮自重不计）10050
