人教版九年级物理-14.1热机 课件 （共24张PPT）

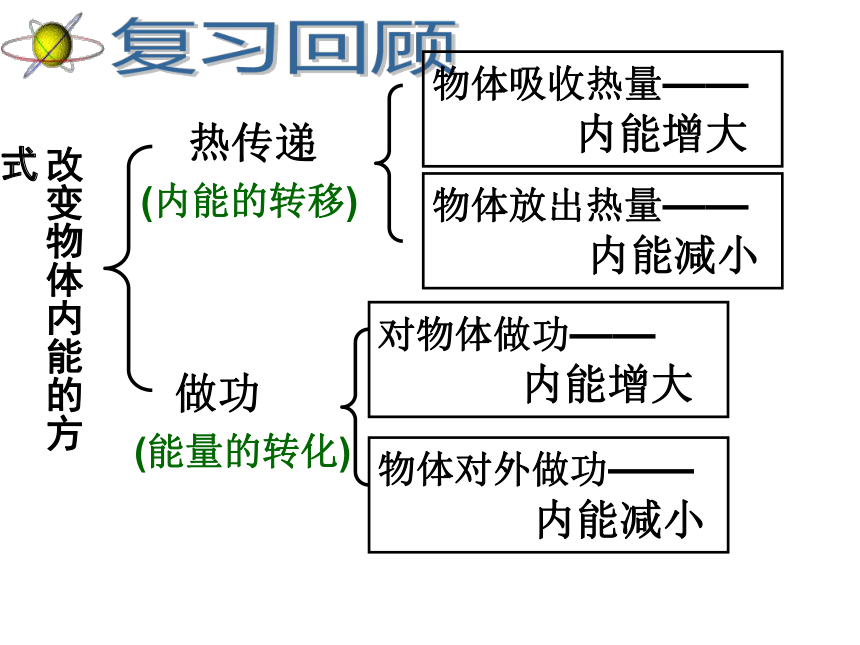

课件24张PPT。第一节 热机第十四章 内能的利用改变物体内能的方式热传递做功(内能的转移)(能量的转化)对物体做功——
内能增大物体对外做功——
内能减小复习回顾物体吸收热量——
内能增大物体放出热量——

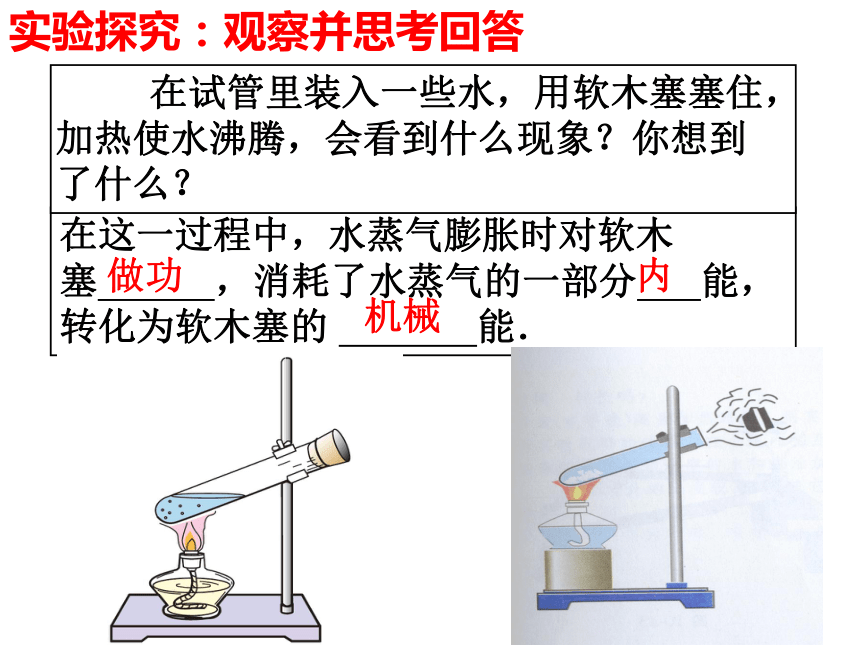

内能减小在这一过程中，水蒸气膨胀时对软木塞 ，消耗了水蒸气的一部分 能，转化为软木塞的 能．做功机械内实验探究：观察并思考回答 在试管里装入一些水，用软木塞塞住，加热使水沸腾，会看到什么现象？你想到了什么？根据这个原理可以制造出一种将内能转化为机械能的机器——热机。

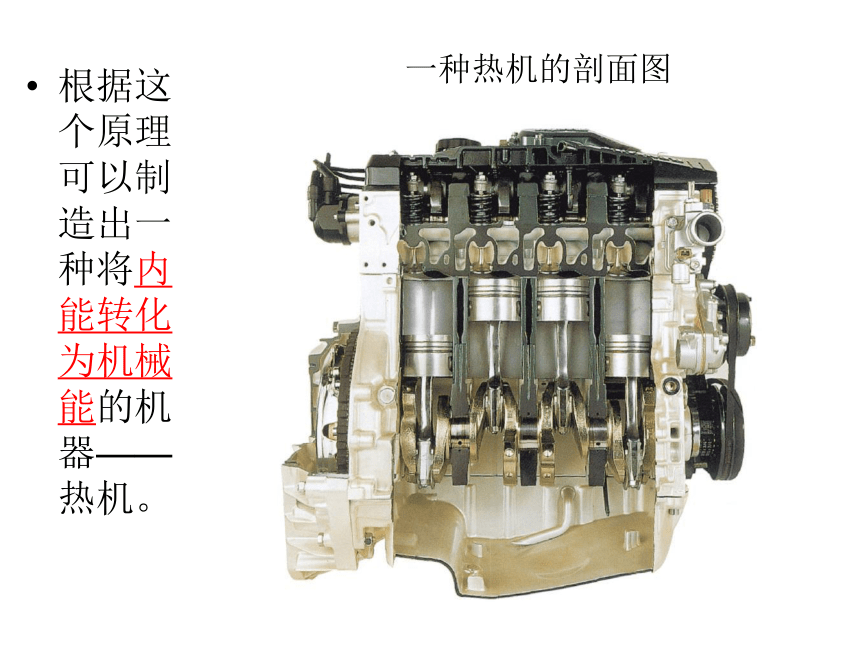

一种热机的剖面图自学P18页的课本知识，自主完成下面的问题。1、热机是将 能转化为 能的机械。

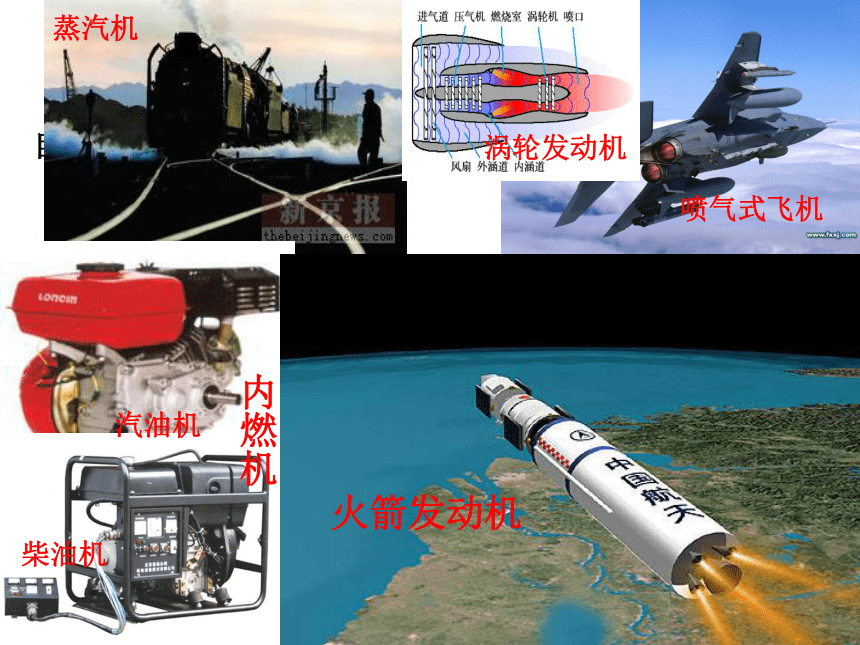

2、热机的种类有 、 、 、 等。其中 是最常见的热机。
3、 的热机叫内燃机。

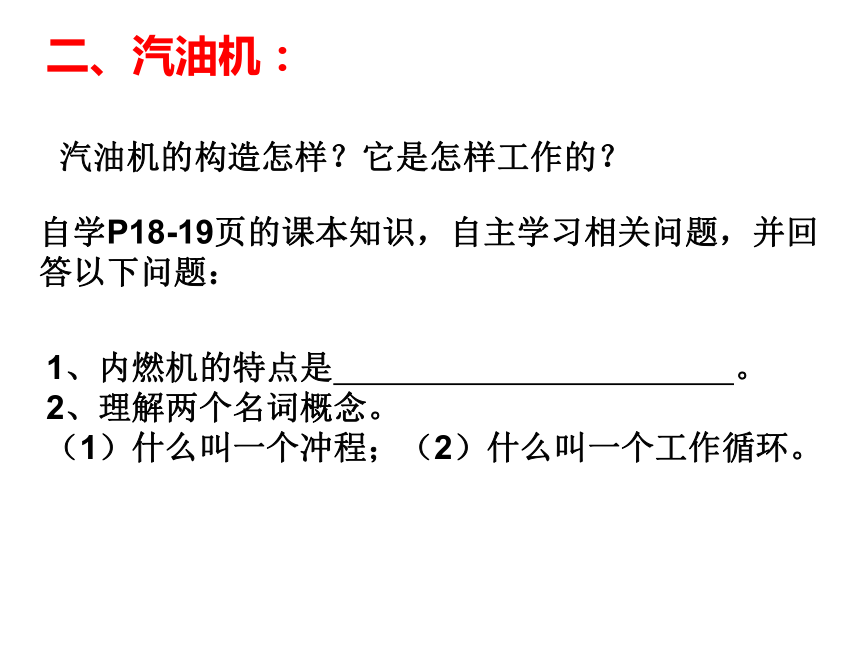

4、内燃机的种类有 机和 机。一、热机及分类：蒸汽机火箭发动机自学P18-19页的课本知识，自主学习相关问题，并回答以下问题：二、汽油机：1、内燃机的特点是 。
2、理解两个名词概念。

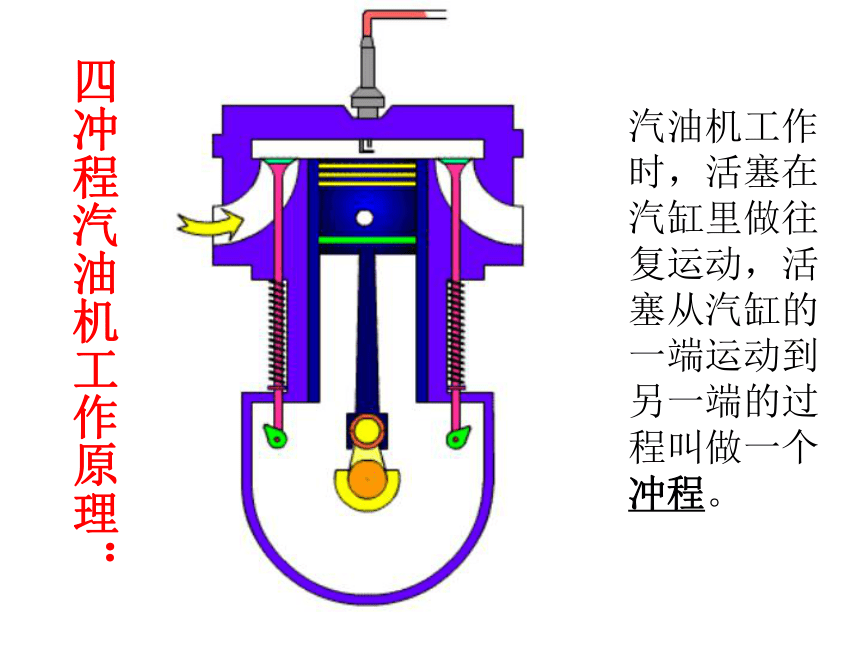

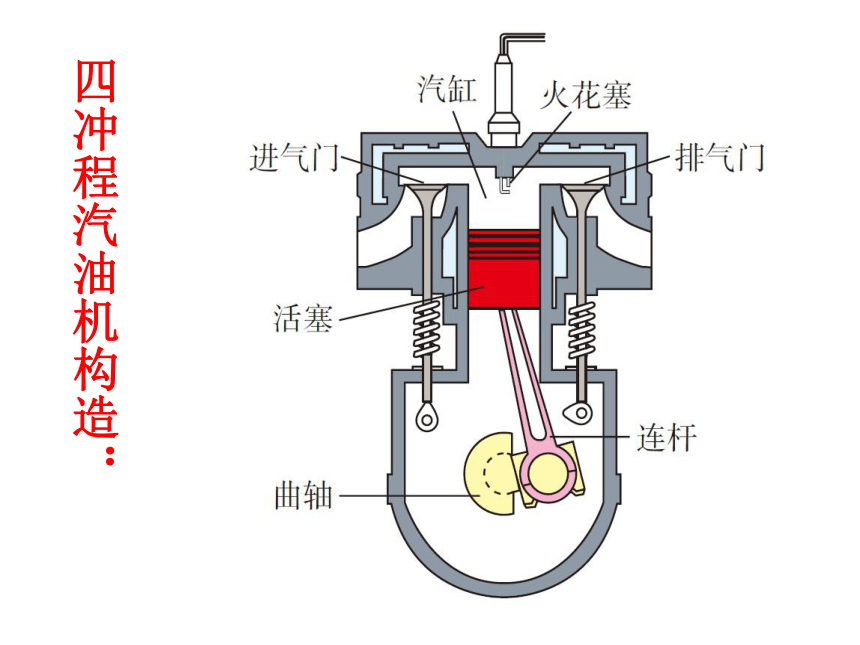

（1）什么叫一个冲程；（2）什么叫一个工作循环。汽油机的构造怎样？它是怎样工作的？四冲程汽油机构造：汽油机工作时，活塞在汽缸里做往复运动，活塞从汽缸的一端运动到另一端的过程叫做一个冲程。四冲程汽油机工作原理：

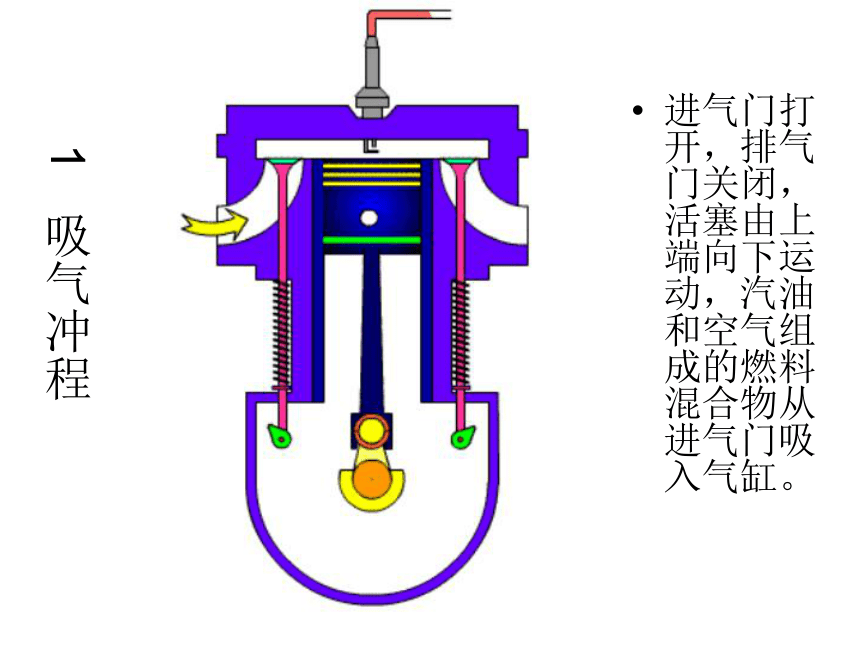

进气门打开，排气门关闭，活塞由上端向下运动，汽油和空气组成的燃料混合物从进气门吸入气缸。1 吸气冲程进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。2 压缩冲程在压缩冲程未尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气。高温高压燃气推动活塞向下运动，并通过连杆带动曲轴转动。3 做功冲程进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。4 排气冲程一个工作循环：
活塞：往复两次。
曲轴：转动两周。
完成：四个冲程。
对外做功：一次。
辅助冲程：靠飞轮惯性来完成。如图是汽油机工作循环中的某一冲程,这个冲程是( )A.吸气冲程
B. 压缩冲程
C.做功冲程
D. 排气冲程A自学P19-20页柴油机部分，与汽油机比较，分别找出它们在构造和工作过程中的异同点。三、柴油机：汽油机和柴油机都是内燃机，它们的构造有何不同？工作过程有何不同？柴油机的构造：喷油嘴进气门活塞连杆排气门气缸曲轴三、柴油机：三、柴油机：你能对比汽油机说出柴油机的工作过程吗？工作原理想想议议： 汽油机和柴油机的工作过程有什么相同点，有什么不同点？1．基本构造和主要部件的作用相似。
2 ．每个工件循环都经历四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。
3 ．四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。
4 ．一个工作冲程中，活塞往复两次，飞轮转动两周，做功一次。相同点不同点1．构造不同：汽油机气缸顶有火花塞，而柴油机气缸顶部有喷油嘴。
2 ．燃料不同：汽油机的燃料是汽油，而柴油机的燃料是柴油。
3 ．吸气不同：汽油机吸进汽油和空气的混合气体，柴油机只吸进空气。
4 ．点火不同：汽油机属点燃式点火，柴油机属压燃式点火。　　柴油机比较笨重，主要用于载重汽车、拖拉机、火车轮船上。 　　汽油机转速高，结构简单，质量轻，造价低
廉，运转平稳，使用维修方便。汽油机在汽车上，特别是小型汽车上大量使用，至今不衰。 　　柴油发动机与汽油发动机相比热效率高30%，因而从节约能源、降低燃料成本角度上讲，柴油
发动机轿车的推广使用具有重大意义。 汽油机和柴油机的优缺点及应用：2、某四冲程汽油机,曲轴转速1200转/分,则该汽油机每秒做功 次,有 个冲程, 飞轮转 周.1 、 （1）.热机是把______能转化为_____能
的装置。内燃机是燃料直接在发动机_____ 燃烧产生动力的热机。最常见的内燃机，以汽油或柴油为燃料，分别叫做______和 _______。
（2）工作过程以一个循环为一个单元，一个循环有______个冲程。包括：_______、 ________ 、 _______ 、 ________四个冲程内能机械汽缸内汽油机柴油机四吸气冲程压缩冲程做功冲程排气冲程1040203、汽油机工作的四个冲程中，只有 燃气对外做功，其他三个冲程都是辅助冲程，要靠安装在曲轴上的 来完成。因此，必须靠外力来启动.做功冲程飞轮的惯性4、汽油机吸入气缸的物质是: ( )
A.汽油 B.空气 C.汽油与空气混合物 D.柴油
5、克服摩擦力做功，或压缩气体做功而使物体的内能增加，这时是将_________能转化为_________能。气体膨胀对外做功使物体的内能减少，这时是将_________能转化为_________能。
6、判断下列属于做功冲程的是（ ）。
C机械内内机械D
