第十六章电流做功与电功率单元检测题及答案

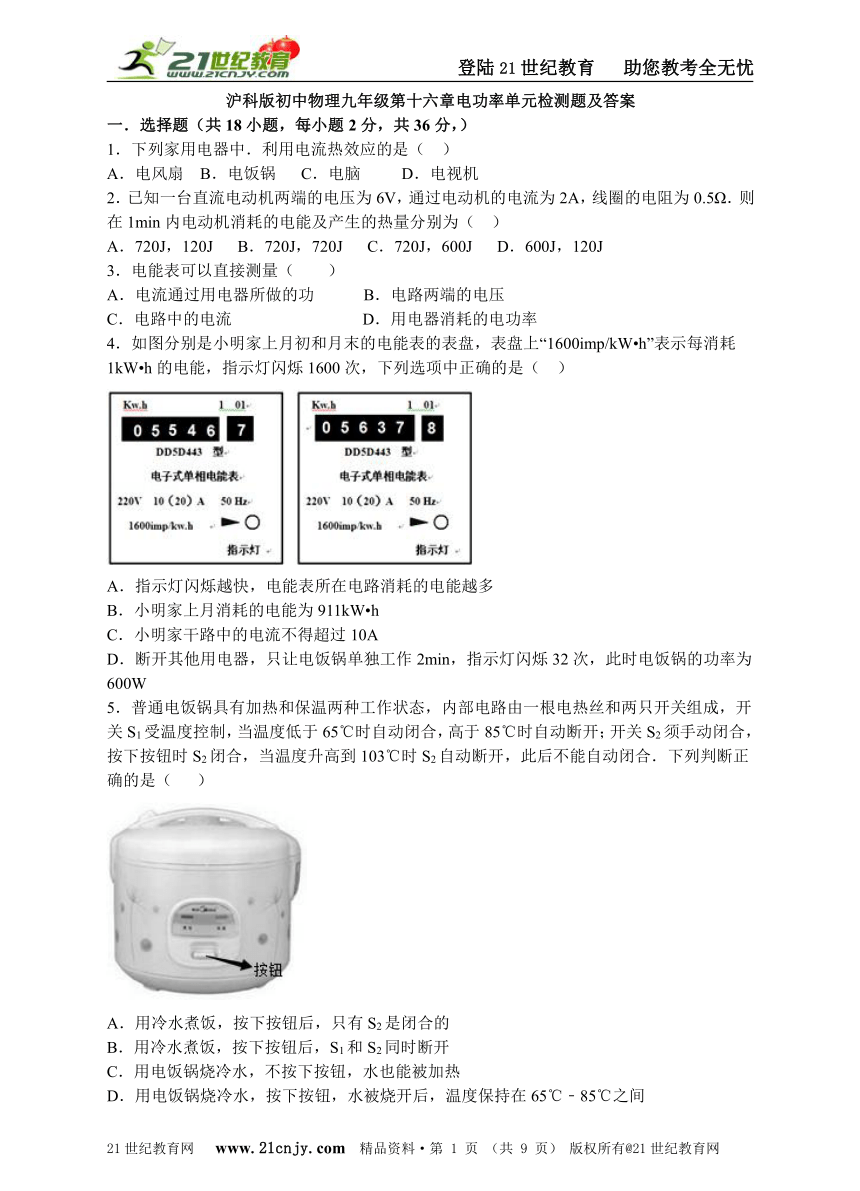

沪科版初中物理九年级第十六章电功率单元检测题及答案
一．选择题（共18小题，每小题2分，共36分，）
1．下列家用电器中．利用电流热效应的是（ ）
A．电风扇 B．电饭锅 C．电脑 D．电视机
2．已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（ ）21教育网
A．720J，120J B．720J，720J C．720J，600J D．600J，120J
3．电能表可以直接测量（ ）
A．电流通过用电器所做的功 B．电路两端的电压
C．电路中的电流 D．用电器消耗的电功率
4．如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/kW?h”表示每消耗1kW?h的电能，指示灯闪烁1600次，下列选项中正确的是（ ）【出处：21教育名师】
A．指示灯闪烁越快，电能表所在电路消耗的电能越多
B．小明家上月消耗的电能为911kW?h
C．小明家干路中的电流不得超过10A
D．断开其他用电器，只让电饭锅单独工作2min，指示灯闪烁32次，此时电饭锅的功率为600W
5．普通电饭锅具有加热和保温两种工作状态，内部电路由一根电热丝和两只开关组成，开关S1受温度控制，当温度低于65℃时自动闭合，高于85℃时自动断开；开关S2须手动闭合，按下按钮时S2闭合，当温度升高到103℃时S2自动断开，此后不能自动闭合．下列判断正确的是（ ）【版权所有：21教育】
A．用冷水煮饭，按下按钮后，只有S2是闭合的
B．用冷水煮饭，按下按钮后，S1和S2同时断开
C．用电饭锅烧冷水，不按下按钮，水也能被加热
D．用电饭锅烧冷水，按下按钮，水被烧开后，温度保持在65℃﹣85℃之间

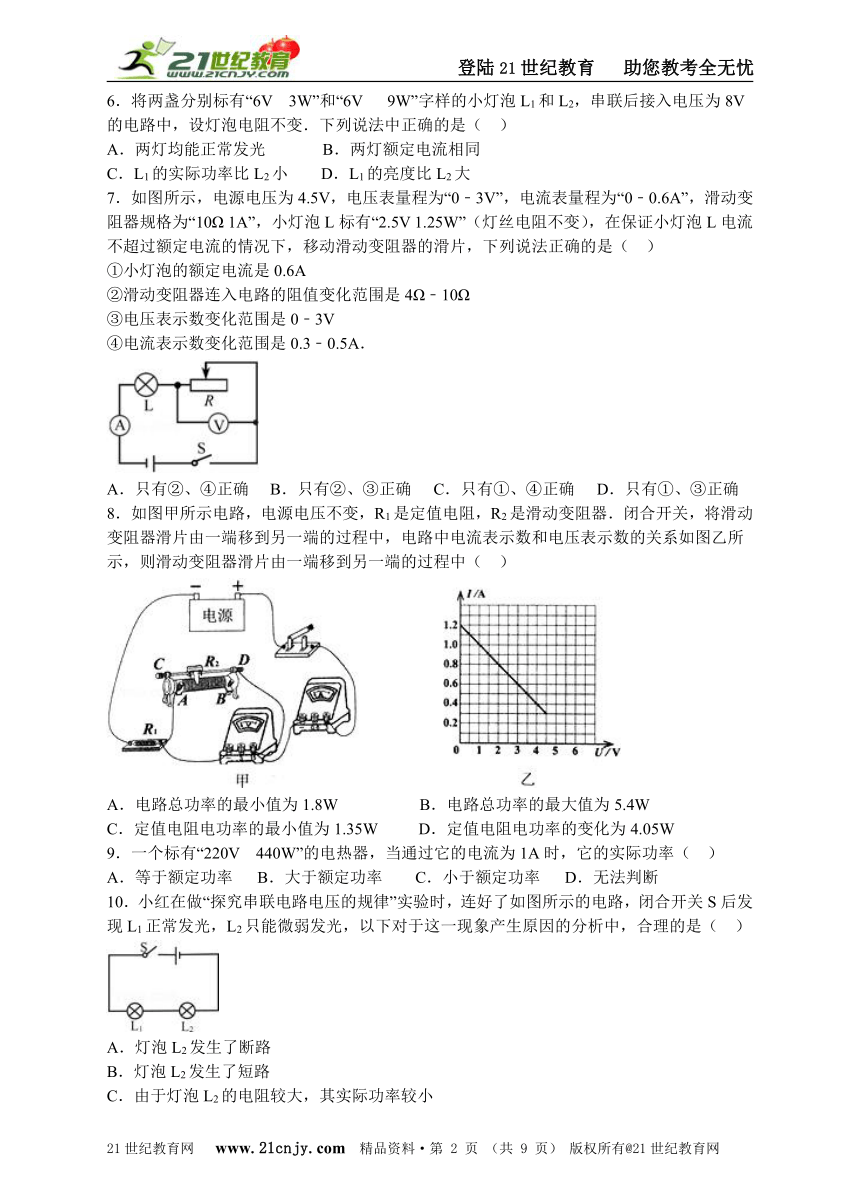

6．将两盏分别标有“6V 3W”和“6V 9W”字样的小灯泡L1和L2，串联后接入电压为8V的电路中，设灯泡电阻不变．下列说法中正确的是（ ）
A．两灯均能正常发光 B．两灯额定电流相同
C．L1的实际功率比L2小 D．L1的亮度比L2大
7．如图所示，电源电压为4.5V，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）
①小灯泡的额定电流是0.6A
②滑动变阻器连入电路的阻值变化范围是4Ω﹣10Ω
③电压表示数变化范围是0﹣3V
④电流表示数变化范围是0.3﹣0.5A．
A．只有②、④正确 B．只有②、③正确 C．只有①、④正确 D．只有①、③正确
8．如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中（ ）21教育名师原创作品
A．电路总功率的最小值为1.8W B．电路总功率的最大值为5.4W
C．定值电阻电功率的最小值为1.35W D．定值电阻电功率的变化为4.05W
9．一个标有“220V 440W”的电热器，当通过它的电流为1A时，它的实际功率（ ）
A．等于额定功率 B．大于额定功率 C．小于额定功率 D．无法判断
10．小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（ ）
A．灯泡L2发生了断路
B．灯泡L2发生了短路
C．由于灯泡L2的电阻较大，其实际功率较小
D．由于灯泡L2的电阻较小，其实际功率较小

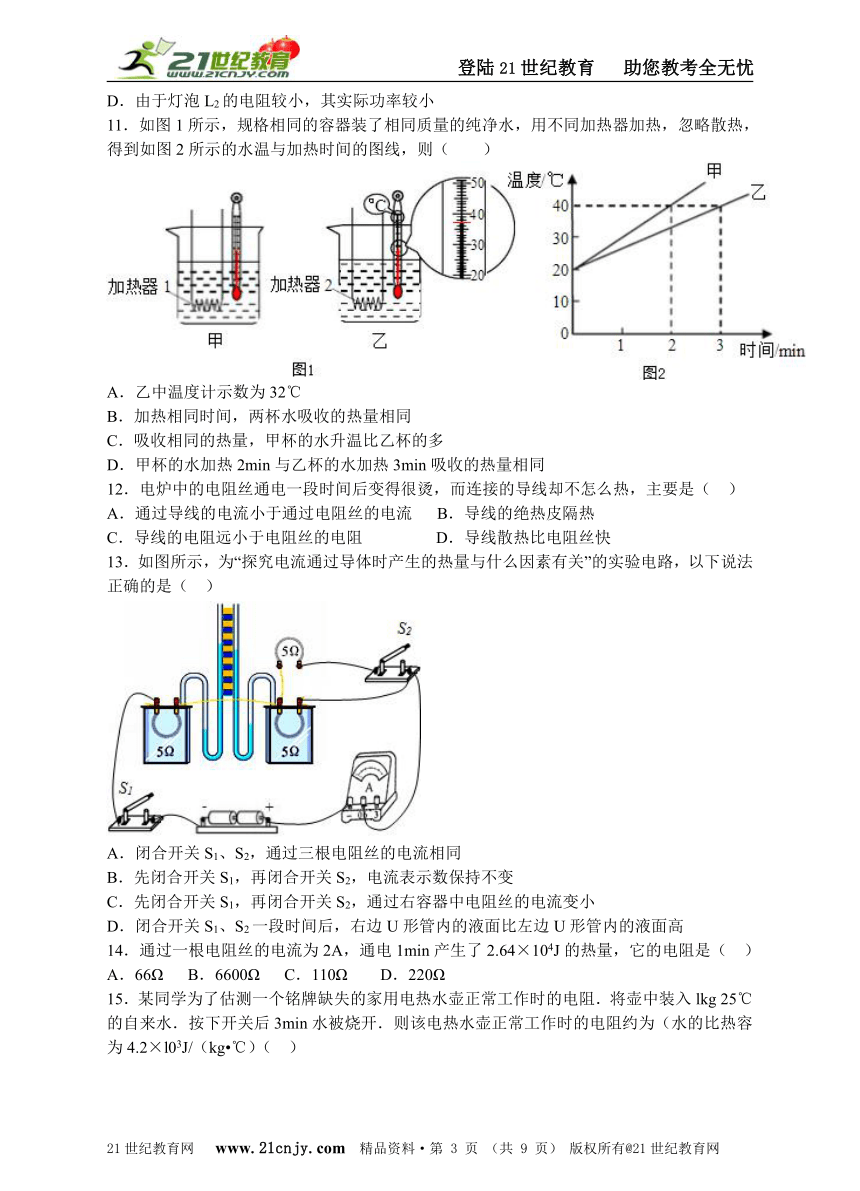

11．如图1所示，规格相同的容器装了相同质量的纯净水，用不同加热器加热，忽略散热，得到如图2所示的水温与加热时间的图线，则（　　）21*cnjy*com
A．乙中温度计示数为32℃
B．加热相同时间，两杯水吸收的热量相同
C．吸收相同的热量，甲杯的水升温比乙杯的多
D．甲杯的水加热2min与乙杯的水加热3min吸收的热量相同
12．电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（ ）
A．通过导线的电流小于通过电阻丝的电流 B．导线的绝热皮隔热
C．导线的电阻远小于电阻丝的电阻 D．导线散热比电阻丝快
13．如图所示，为“探究电流通过导体时产生的热量与什么因素有关”的实验电路，以下说法正确的是（ ）www-2-1-cnjy-com
A．闭合开关S1、S2，通过三根电阻丝的电流相同
B．先闭合开关S1，再闭合开关S2，电流表示数保持不变
C．先闭合开关S1，再闭合开关S2，通过右容器中电阻丝的电流变小
D．闭合开关S1、S2一段时间后，右边U形管内的液面比左边U形管内的液面高
14．通过一根电阻丝的电流为2A，通电1min产生了2.64×104J的热量，它的电阻是（ ）
A．66Ω B．6600Ω C．110Ω D．220Ω
15．某同学为了估测一个铭牌缺失的家用电热水壶正常工作时的电阻．将壶中装入lkg 25℃的自来水．按下开关后3min水被烧开．则该电热水壶正常工作时的电阻约为（水的比热容为4.2×l03J/（kg?℃）（ ）21·cn·jy·com
A．3Ω B．30Ω C．300Ω D．3000Ω

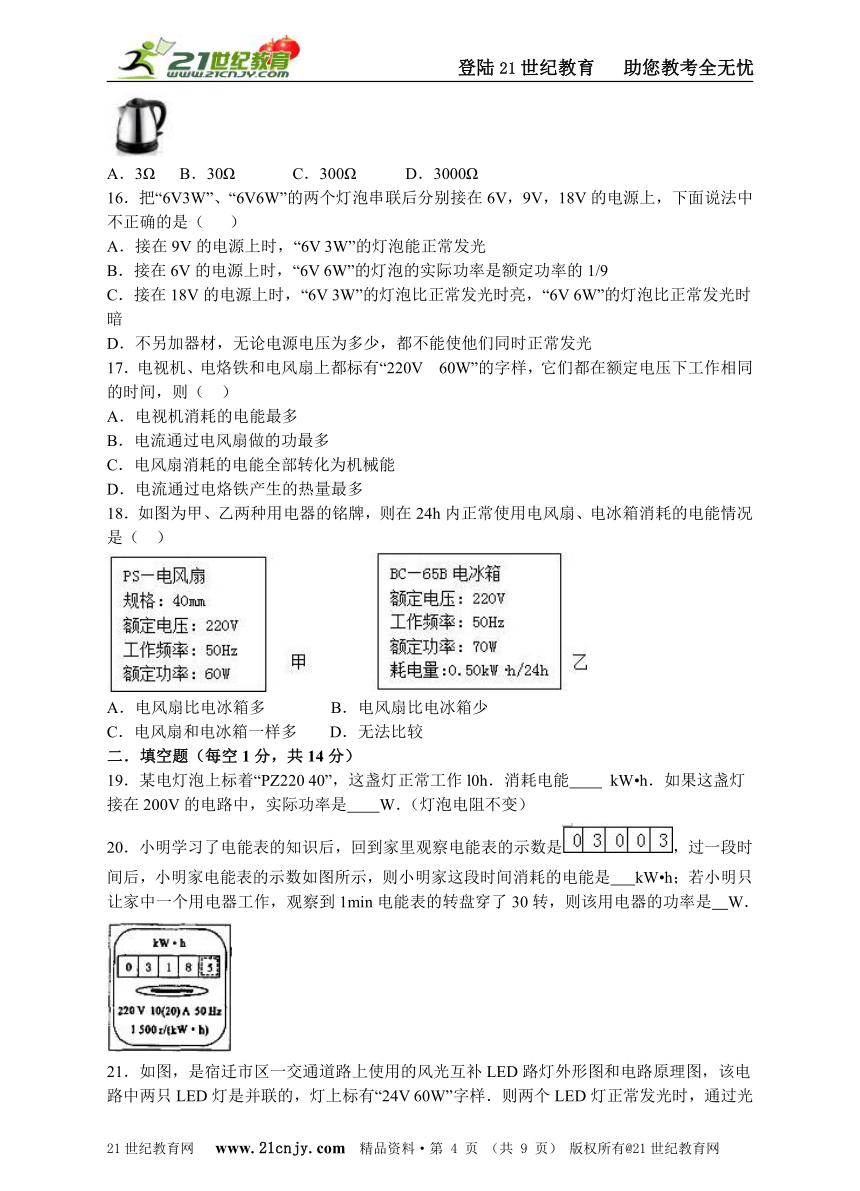

16．把“6V3W”、“6V6W”的两个灯泡串联后分别接在6V，9V，18V的电源上，下面说法中不正确的是（ ）21·世纪*教育网
A．接在9V的电源上时，“6V 3W”的灯泡能正常发光
B．接在6V的电源上时，“6V 6W”的灯泡的实际功率是额定功率的1/9
C．接在18V的电源上时，“6V 3W”的灯泡比正常发光时亮，“6V 6W”的灯泡比正常发光时暗
D．不另加器材，无论电源电压为多少，都不能使他们同时正常发光
17．电视机、电烙铁和电风扇上都标有“220V 60W”的字样，它们都在额定电压下工作相同的时间，则（ ）www.21-cn-jy.com
A．电视机消耗的电能最多
B．电流通过电风扇做的功最多
C．电风扇消耗的电能全部转化为机械能
D．电流通过电烙铁产生的热量最多
18．如图为甲、乙两种用电器的铭牌，则在24h内正常使用电风扇、电冰箱消耗的电能情况是（ ）
A．电风扇比电冰箱多 B．电风扇比电冰箱少
C．电风扇和电冰箱一样多 D．无法比较
二．填空题（每空1分，共14分）
19．某电灯泡上标着“PZ220 40”，这盏灯正常工作l0h．消耗电能 kW?h．如果这盏灯接在200V的电路中，实际功率是 W．（灯泡电阻不变）21cnjy.com
20．小明学习了电能表的知识后，回到家里观察电能表的示数是，过一段时间后，小明家电能表的示数如图所示，则小明家这段时间消耗的电能是 kW?h；若小明只让家中一个用电器工作，观察到1min电能表的转盘穿了30转，则该用电器的功率是 W．
21．如图，是宿迁市区一交通道路上使用的风光互补LED路灯外形图和电路原理图，该电路中两只LED灯是并联的，灯上标有“24V 60W”字样．则两个LED灯正常发光时，通过光控开关S的电流为 A；如果用这种路灯替换发光亮度相同的420瓦的传统路灯，那么500套风光互补路灯每天工作10小时可节约电能 J．
22．如图甲所示，是某同学“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率PR和电源总功率PU随电流I变化的关系”的实验电路图，通过实验得到的数据用描点法在同一坐标系中作出了a、b、c三条图线，如图乙所示．根据图象可知，其中，反映电源的总功率PU随电流I变化的关系图象是 （选填“a”、“b”或“c”），滑动变阻器R消耗的最大电功率为 W．
23．用发光二极管制成的LED灯具有发光效率高、使用寿命长等优点．如图甲所示是一个定值电阻R和一个LED灯的电流与其两端电压关系的图象．
（1）观察图象可知，R的阻值为 Ω．
（2）如图乙所示，将LED灯与R串联在电路中，若LED灯的电功率为0.06W，则R中的电流为 A，电路的总功率为 W．
24．某型号电饭锅有高温档和低温档两个档位，其原理如图所示，若已知电阻R0=44Ω，R=2156Ω，则当开关置于 （选填“1”或“2”）位置时为高温档，当电饭锅以高温档正常工作10min消耗的电能为 J．
25．如图甲所示的电路中，电源电压不变，R0为定值电阻，滑动变阻器R消耗的电功率随电流变化的关系如图乙所示．图乙中的a′、b′两点分别与滑片P在图甲中的a、b两位置相对应．则电源电压为 V．【来源：21·世纪·教育·网】
三．实验探究题（第26小题12分，27小题8分，共20分）
26．某市中考实验操作考试时，实验员为同学们“探究小灯泡的额定电功率”准备了以下器材：额定电压为2.5V的小灯泡（正常发光时电阻约为10Ω）、规格为“10Ω 1A”的滑动变阻器、新干电池4节、开关、电流表、电压表、导线若干．
【设计实验与制定计划】
（1）请你用笔画代替导线，将图甲所示的电路连接完整；
（2）在闭合开关前，应将滑片P移到最 （选填“左”或“右”）端；
（3）在右边虚线方框内画出对应的电路图；
（4）经检查，电路连接无误，各元件完好．闭合开关后，无论怎样移动滑片P，电压表的示数都调不到2.5V，存在这种问题的原因是 ，让小灯泡正常发光最简便的方法是： ；
（5）解决上述问题后，移动滑片P使电压表的示数为2.5V时，小灯泡正常发光，此时电流表示数图如乙所示，则小灯泡的额定功率是 W．【来源：21cnj*y.co*m】
27．在测定“额定电压为2.5V的小灯泡电功率”的实验中，电源电压保持不变．
（1）请用笔画线代替导线，将图中的实物电路连接完整（导线不得交叉）．
（2）实验时，移动滑动变阻器的滑片，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是 （写出一种即可）．
（3）故障排除后，闭合开关，变阻器滑片P移至某处时，电压表示数如图甲，若想测量小灯泡的额定功率，应将滑动变阻器滑片P向 端（选填“左”或“右”）移动，直到电压表的示数为 V，小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为 W．
四．计算题（（第小题10分，共30分）
28．如图是电饭锅工作原理的简化电路图，电饭锅有两档，分别是高温烧煮和低温焖饭，S1为档位自动控制开关，R0和R均为电热丝，R0的阻值为1210Ω，该电饭锅铭牌技术参数如表所示（低温焖饭档额定功率模糊不清）．求：
某型号电饭锅
额定电压
220V
额定功率
高温烧煮
840W
低温焖饭
电源频率
50Hz
（1）电饭锅高温烧煮0.5h消耗的电能；
（2）电饭锅低温焖饭时的额定功率；
（3）电热丝R的阻值．
29．如图是一台电热水壶铭牌上的部分信息，请根据铭牌所提供的信息[水的比热容c=4.2×103J（kg?℃）]，求：2-1-c-n-j-y
（1）电热水壶正常工作时的电流；
（2）电热水壶装满水时水的质量；
（3）若给该电热水壶装满水进行加热，使水的温度从28℃升高到72℃，则水吸收的热量是多少？
（4）若电热水壶正常工作时，所产生的热量有80%被水吸收，则在第（3）小问中给水加热的时间是多少秒？　　21*cnjy*com
30．如图1所示是某型号电热加湿器的原理图，如表为其部分技术参数．R1、R2为发热电阻，且R2=3R1，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”、“低档”、“高档”之间的转换（低档为小功率加热，高档为大功率加热）．
额定电压
220V
高档发热功率
400W
水箱容积
3L
适用面积
20～40m2
（1）加湿器需在高档加热，开关S应旋转至触点 （选填：“1、2”、“2、3”或“3、4”）位置；2·1·c·n·j·y
（2）电阻R1的阻值；
（3）加湿器处于低档位置时的发热功率；
（4）如图2所示是某次使用加湿器工作30min的图象，请计算加湿器消耗的总电能．
答案：
一．选择题（共18小题，每小题2分，共36分，）
1．B．2．A．3．A．4．D．5．C．6．D．7．A．8．A．9．C．10．D．11．D．12．C．13．C．
14．C．15．B．16．C．17．D．18．A．
二．填空题（每空1分，共14分）
19．0.4；33.1．20．18.2；1200．21．（1）5A；（2）5.4×109J．22．a；2.25．23．（1）50；（2）0.02；0.08．24．2；6.6×105．25．12．21世纪教育网版权所有
三．实验探究题（第26小题12分，27小题8分，共20分）
26．（1）见下图；
（2）右；（3）见上图；（4）电源电压过大；减少一节干电池；（5）0.5．
27．（1）如图所示；
（2）小灯泡断路；（3）右；2.5；0.75．
四．计算题（第小题10分，共30分）
28．（1）1.512×106J；（2）40W；（3）60.5Ω．
29．（1）10A；（2）1kg；（3）1.848×105J；（4）105s．
30．（1）3、4；（2）121Ω；（3）100W；（4）3.6×105J．
