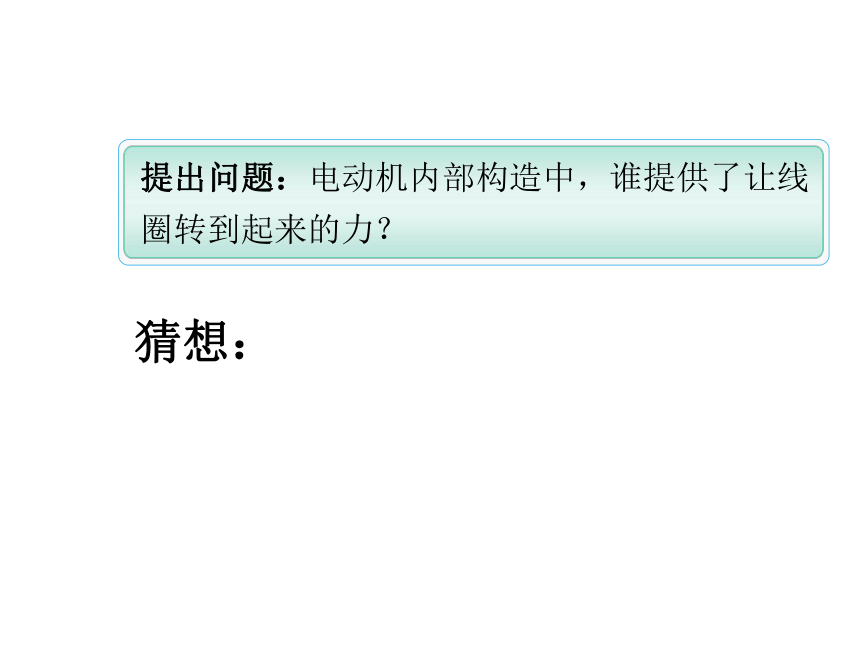

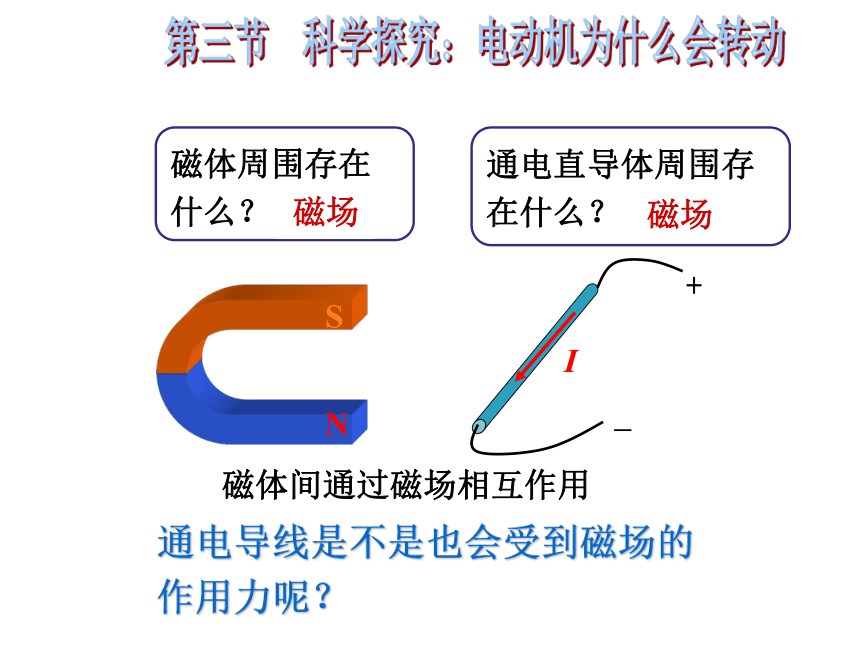

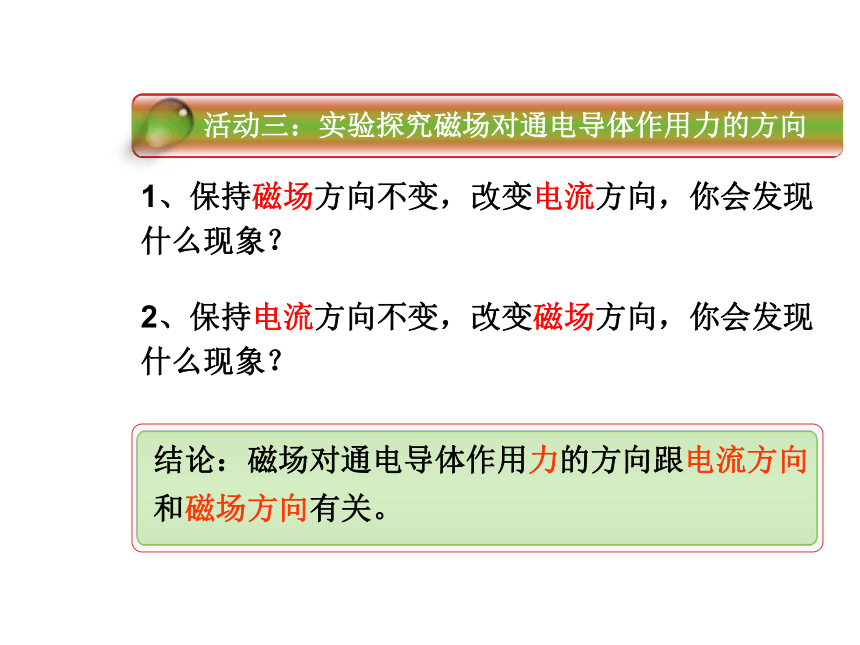

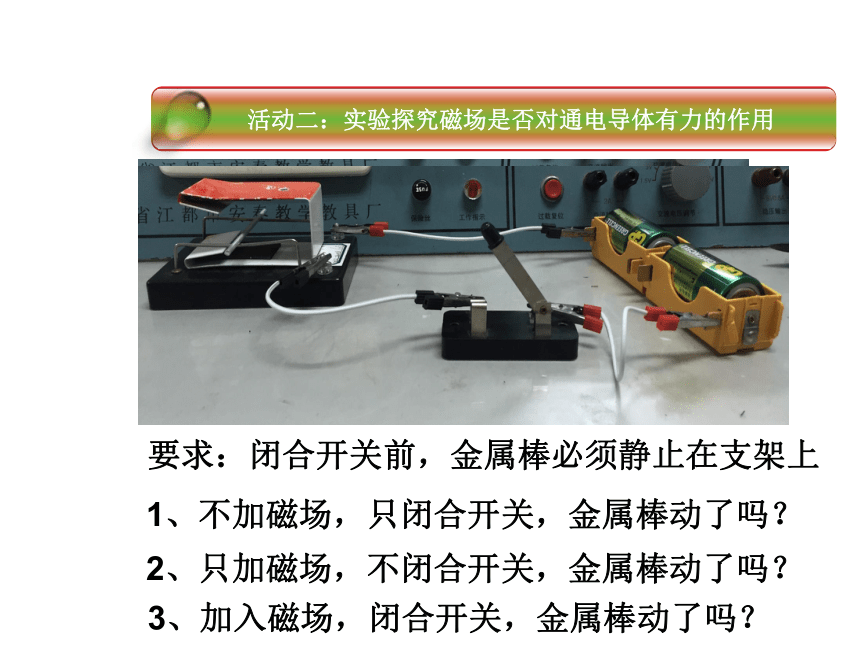

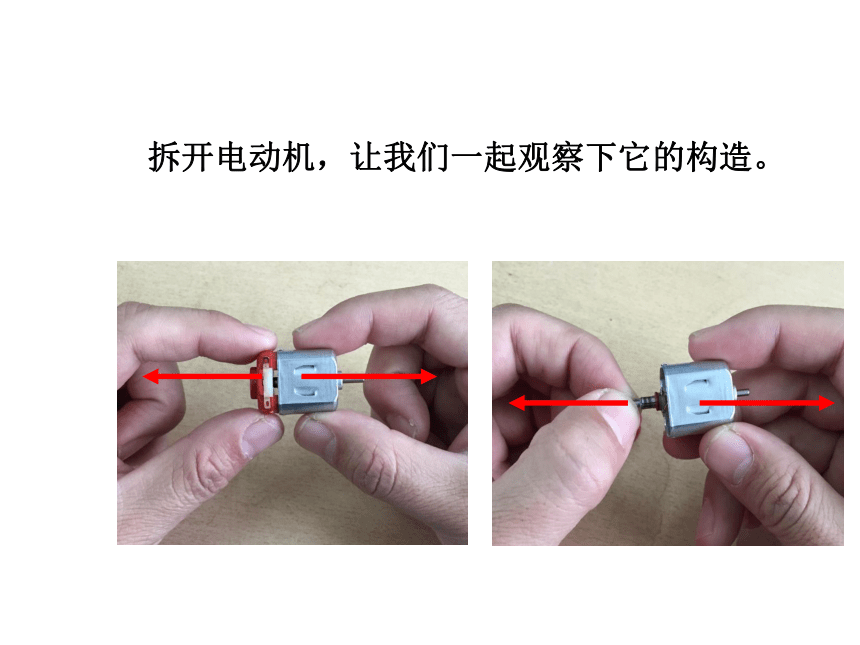

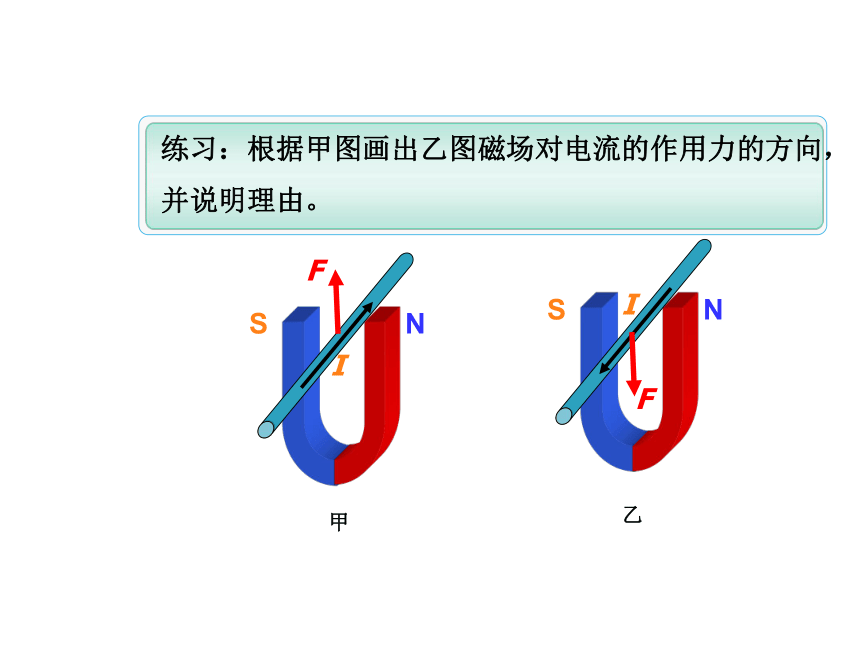

课件13张PPT。第三节 科学探究:电动机为什么会转动通电导线是不是也会受到磁场的作用力呢?磁体周围存在什么?通电直导体周围存在什么?磁场磁场磁体间通过磁场相互作用拆开电动机,让我们一起观察下它的构造。观察并研究电动机的结构猜想:要求:闭合开关前,金属棒必须静止在支架上1、不加磁场,只闭合开关,金属棒动了吗?2、只加磁场,不闭合开关,金属棒动了吗?3、加入磁场,闭合开关,金属棒动了吗?转动的原理1、保持磁场方向不变,改变电流方向,你会发现什么现象?2、保持电流方向不变,改变磁场方向,你会发现什么现象?I乙1、线圈为什么能运动?2、线圈绕过竖直位置时为什么往回转?3、如何让线圈绕过竖直位置后继续转动?电动机怎样转动电刷换向器1321.电动机由两部分组成:
  能够转动的线圈,也叫转子。
  固定不动的磁体,也叫定子。  如果在线圈转动的后半周,不是停止给线圈供电,而是设法改变后半周的电流方向,使线圈在后半周也获得动力,线圈不就能转得更平稳了吗?电动机的基本构造想一想2.换向器
  通过换向器可以使线圈中电流每半周改变一次。两个
铜半环电刷换向器3.电动机的工作原理通电线圈在磁场中受力而转动能量转化:电能转化为机械能4.生活中的电动机直流电动机:电动玩具、录音机等小型电器交流电动机:电风扇、洗衣机等家用电器
