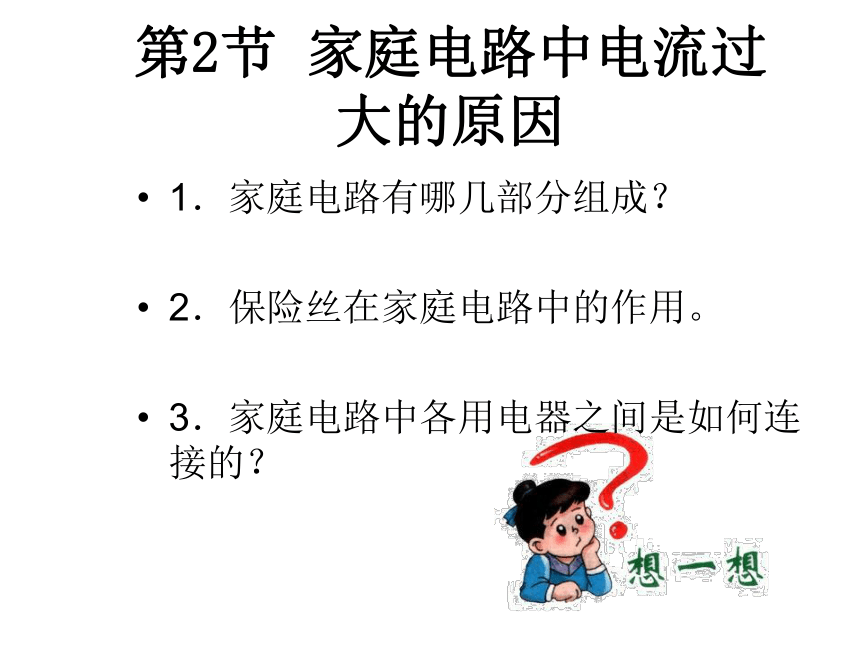

课件13张PPT。第2节 家庭电路中电流过大的原因1．家庭电路有哪几部分组成？
2．保险丝在家庭电路中的作用。
3．家庭电路中各用电器之间是如何连接的？一、家用电器的总功率对家庭电路的影响想想议议

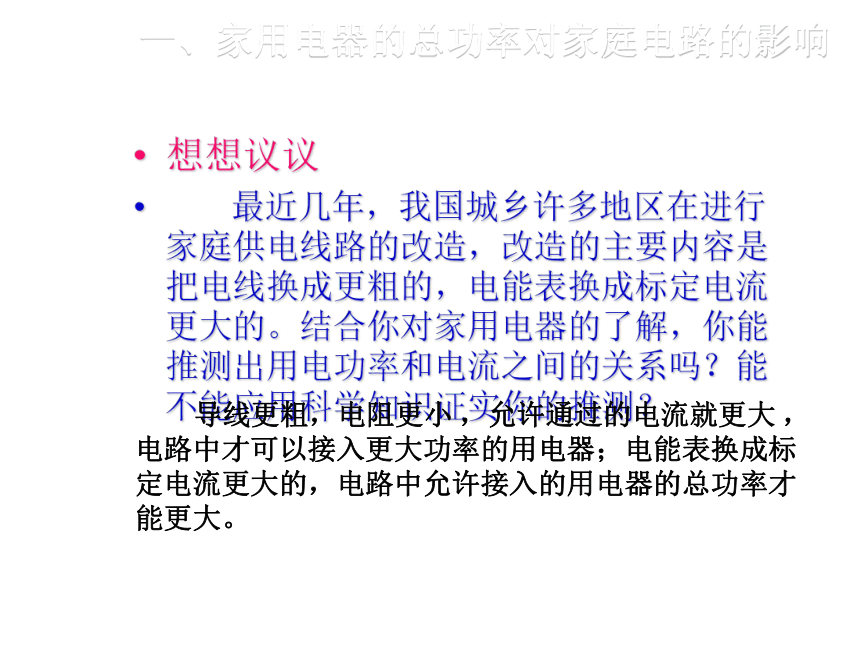

最近几年，我国城乡许多地区在进行家庭供电线路的改造，改造的主要内容是把电线换成更粗的，电能表换成标定电流更大的。结合你对家用电器的了解，你能推测出用电功率和电流之间的关系吗？能不能应用科学知识证实你的推测？

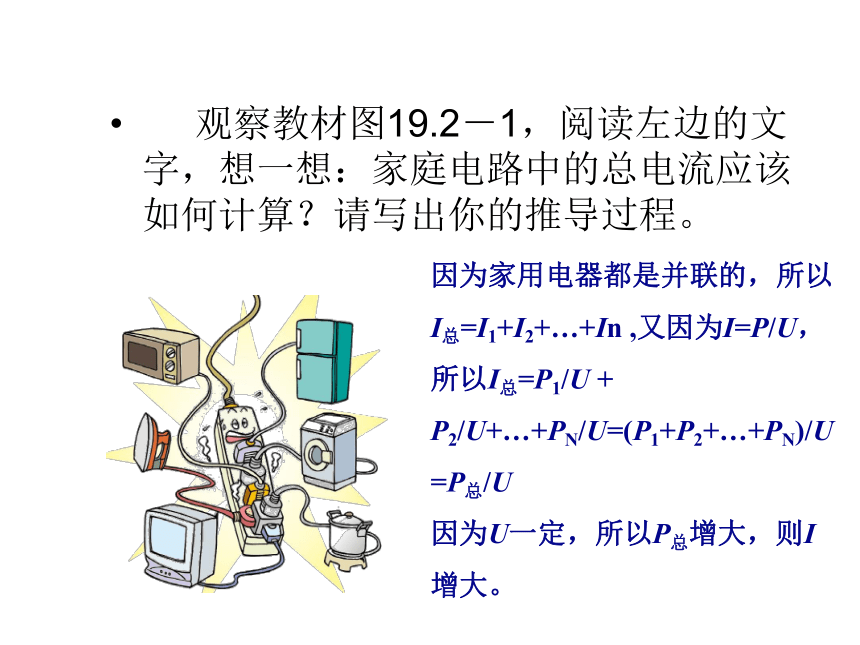

导线更粗，电阻更小 ，允许通过的电流就更大 ，电路中才可以接入更大功率的用电器；电能表换成标定电流更大的，电路中允许接入的用电器的总功率才能更大。 观察教材图19.2－1，阅读左边的文字，想一想：家庭电路中的总电流应该如何计算？请写出你的推导过程。因为家用电器都是并联的，所以 I总=I1+I2+…+In ,又因为I=P/U，所以I总=P1/U + P2/U+…+PN/U=(P1+P2+…+PN)/U=P总/U

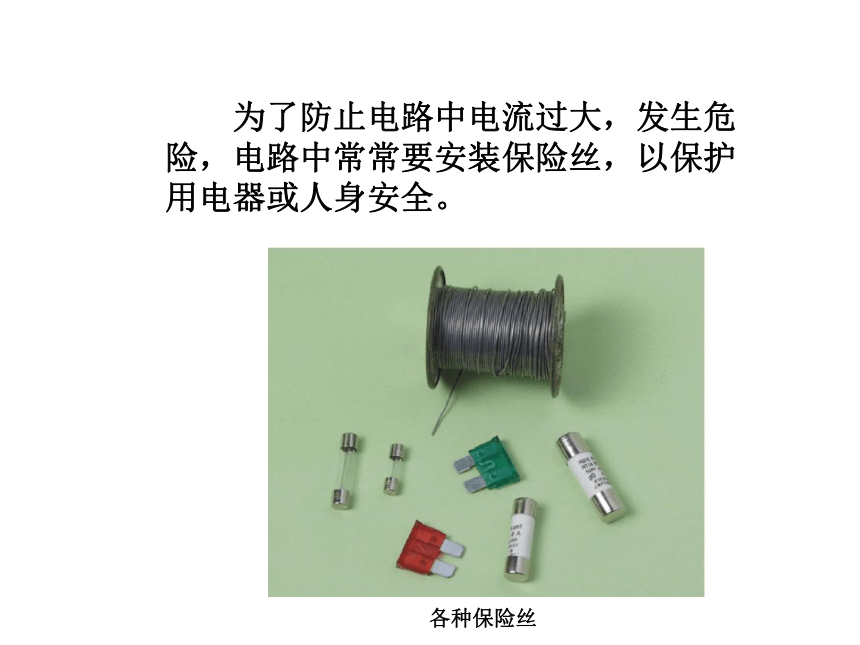

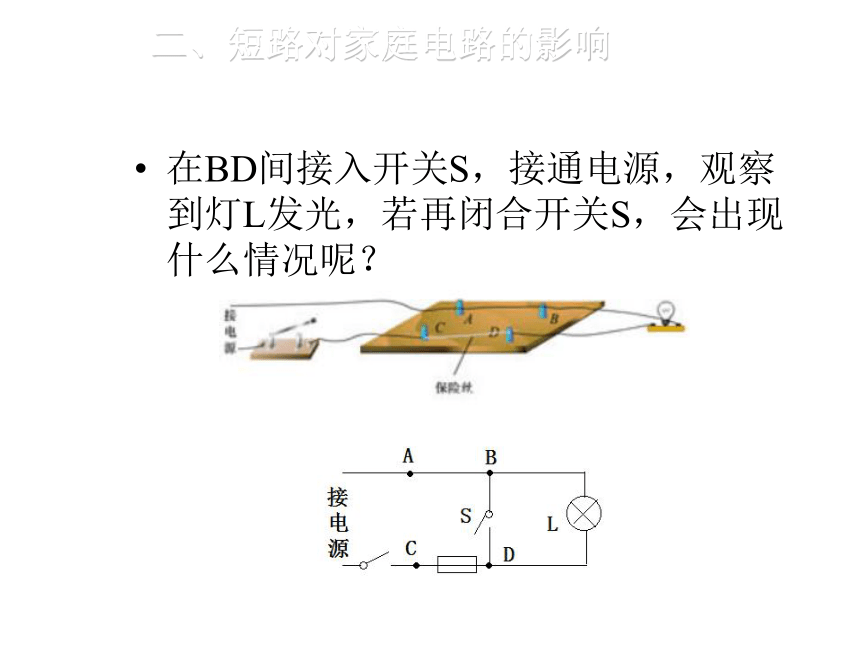

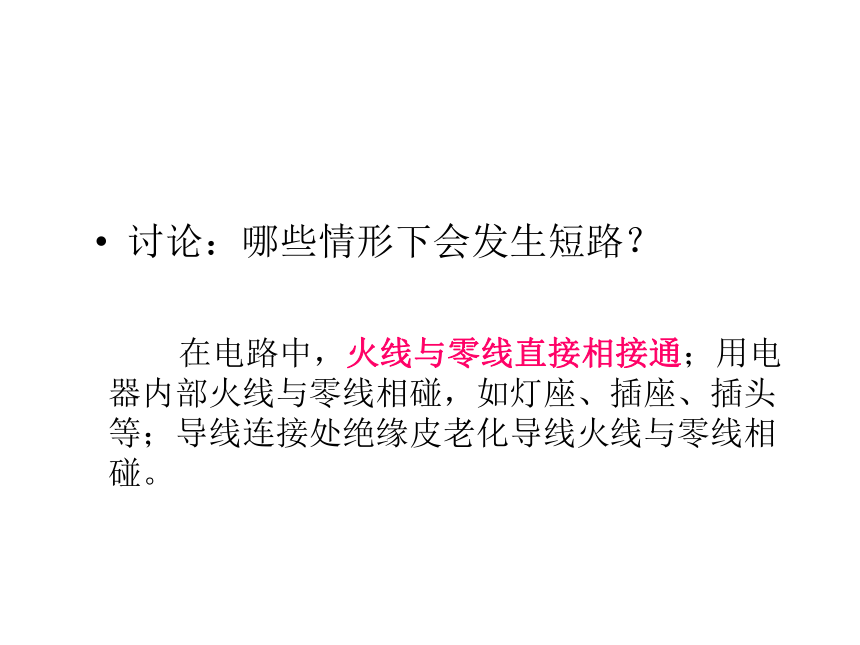

因为U一定，所以P总增大，则I增大。在BD间接入开关S，接通电源，观察到灯L发光，若再闭合开关S，会出现什么情况呢？二、短路对家庭电路的影响讨论：哪些情形下会发生短路？ 　在电路中，火线与零线直接相接通；用电器内部火线与零线相碰，如灯座、插座、插头等；导线连接处绝缘皮老化导线火线与零线相碰。　　为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。各种保险丝1．材料：铅锑合金
　　　　 保险丝的电阻比较大，熔点比较低　　 观察保险盒和闸刀开关上的保险丝。三、保险丝的作用保险丝是如何起到“保险”作用的？ 通过保险丝的电流（小于或等于）
额定电流时，保险丝能正常工作。通
过的电流（大于）额定电流时，达到
或超过它的熔断电流，保险丝发热熔断，自动切断电路，从而起到保护作用，保险丝应串联在电路中。能不能用铜丝铁丝代替保险丝接在电路中？为什么？　　2．电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。 　　3．保险丝应串联在电路中　　注意：不能用铁丝或铜丝作保险丝 。4．新型保险装置：空气开关空气开关住宅配电箱1.小明同学寒假在家看电视时，为了取暖，便将一个电暖气拿出来。当他将插头插入插座中时，听到“啪”的一声，同时从插座中冒出一股黑烟，电视机和电灯也都熄灭……这个现象会导致的结果是( )
A.电视机烧坏了 B.电暖气烧坏了
C.空气开关断开了 D.灯丝烧断了C 2.小明观察到自家电能表上标有“220 V 10 （20）A”字样，他家已安装了800W的吸尘器、500 W洗衣机、200 W电视机、100 W电冰箱各一个，以及19 W节能灯6只，请你帮他分析一下：
（1）该电能表允许安装的最大功率是多少？
（2）干路中的最大正常工作电流是多少？
（3）保险盒里应该安装什么规格的保险丝？
（4）他家还能安装一台功率为1 200 W的空调吗？ 　（一）家庭电路中电流过大的原因有两个，一是电路发生短路，二是电路中用电器的总功 率过大。 　（二）保险丝是用电阻比较大、熔点比较低的铅锑合金制作的。把保险丝或空气开关接在 电路中，可以保证电路中的电流过大时，自动切断电路，起到保险的作用。
