人教版九年级物理下册课件-第19章 第3节 安全用电 （共14张PPT）

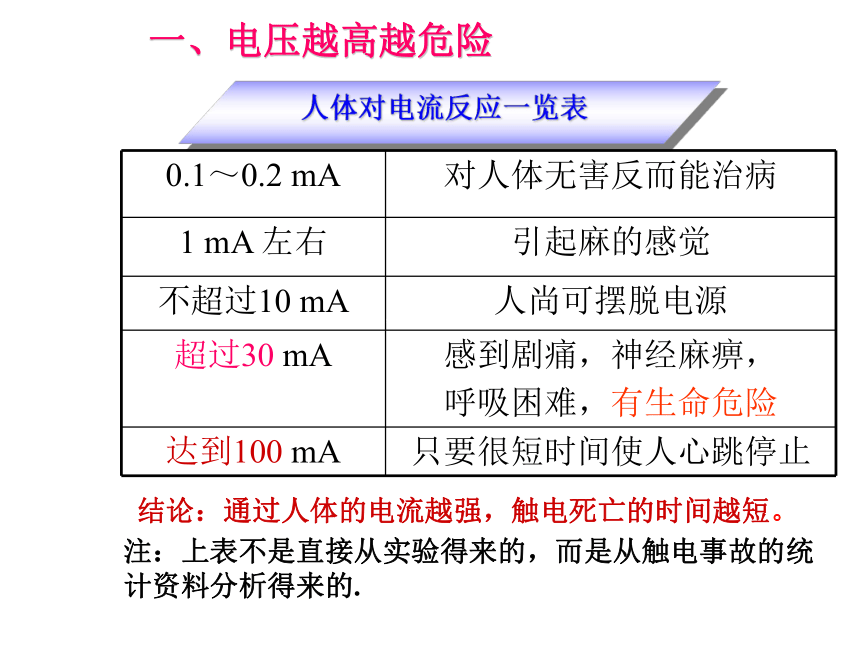

课件14张PPT。 第3节 安全用电你见过这些标志吗？ 人体对电流反应一览表结论：通过人体的电流越强，触电死亡的时间越短。注：上表不是直接从实验得来的，而是从触电事故的统计资料分析得来的. 学科网一、电压越高越危险 家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
高压输电线路的电压 10 kV～500 kV　　根据欧姆定律计算可能产生的最大电流

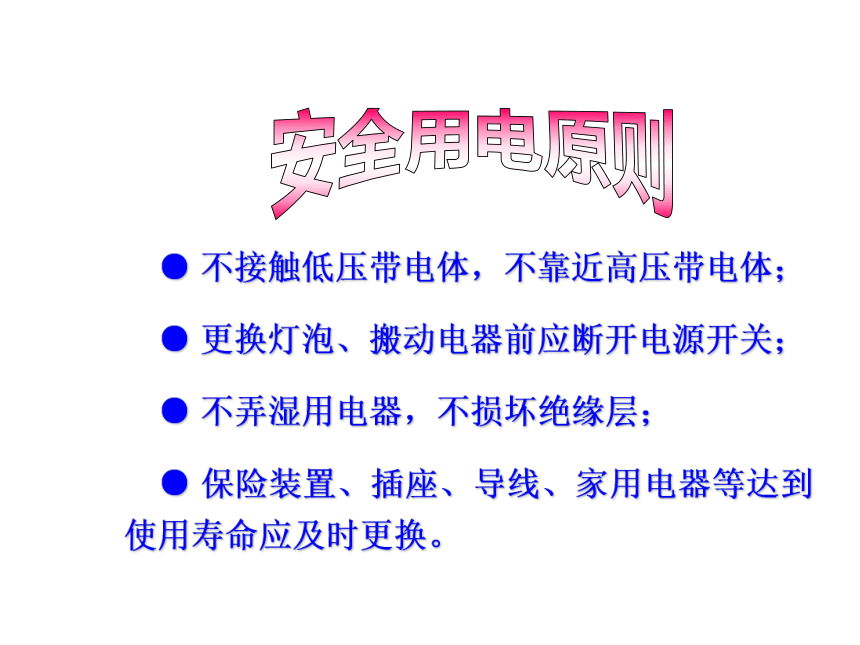

　　例如：　　家庭电路的电压值远远超过安全电压。 人体接触火线、零线 人体接触火线、大地1．低压触电二、触电种类 跨步电压触电电弧触电2．高压触电 常见触电事故 　● 不接触低压带电体，不靠近高压带电体；
　● 更换灯泡、搬动电器前应断开电源开关；
　● 不弄湿用电器，不损坏绝缘层；
　● 保险装置、插座、导线、家用电器等达到使用寿命应及时更换。安全用电原则 触电后怎么办？ 　　（1）切断电源
　　（2）迅速使触电人摆脱电源 三、注意防雷雷电是大气中一种剧烈的放电现象放电时电流可达几万安甚至十几万安，产生很强的光和声。强大的电流如果通过人体，会导致人立即死亡，如果通过树木、建筑物等，会使它们受到严重的破坏。所以高大的建筑物等要装有避雷装置，确保安全。 　　1．不要靠近金属栏杆，各种电器应暂停使用。
　　2．迅速走进屋内，或汽车内。
　　3．不要手持金属杆，金属饰物包括手表也要抛离。
　　4．在高山上，应该找没有积水的凹坑处双脚并拢蹲下。雷电时应该注意人体接触220V裸线触电，而鸟儿2脚站在高压裸电线上却相安无事，这是为什么？
A、鸟儿电阻小
B、鸟儿干燥不导电
C、鸟儿两只脚在同一根线上
D、鸟儿体积小【分析】人和鸟都是导体，人站在地上和220V火线接触造成触电事故，高压电线上的电压是指两根高压线之间或高压线与地面之间的电压，鸟儿两只脚站在同一根高压线上且靠很近，电压很小，故不触电。√小李家中的电灯不亮，电冰箱等用电器也
不工作，但检查保险丝没有熔断，用测电
笔测试所有的导线接头及用电器时，测电
笔氖管均发光，则他家的电路故障可能是
（ ）
A.入户电源线的火线某处断路
B.入户电源线的零线某处断路
C.入户电源线的某处火线和零线短路
D.供电局停电B1.通过这节课你学到了什么？
2.为什么电压越高越危险？
3.说说常见的触电事故发生场景。
4.简述安全用电的原则。
5.你能说出一些防雷的措施吗？
