人教版九年级物理下册课件-第20章 第3节 电磁铁 电磁继电器 （共14张PPT）

(共14张PPT)

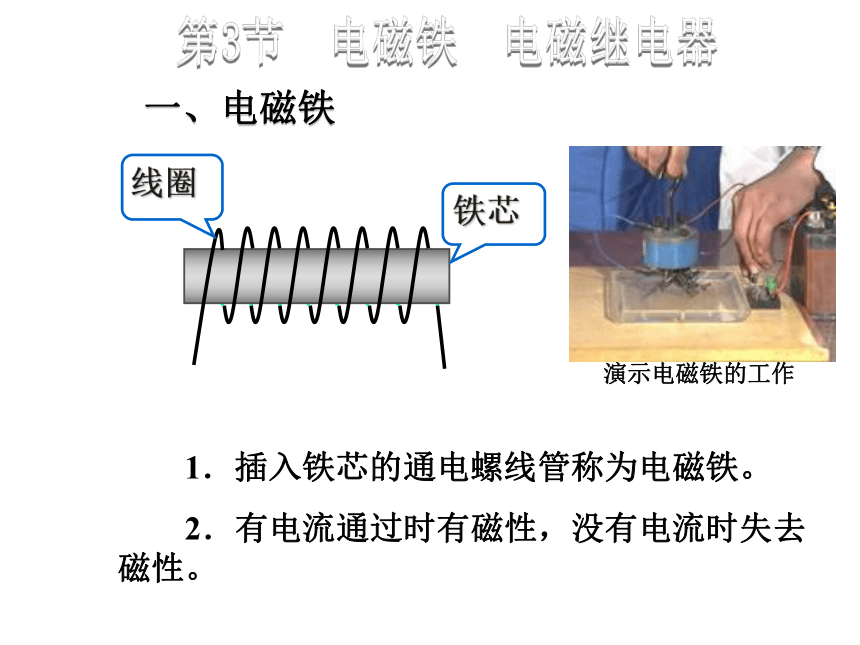

线圈
铁芯
演示电磁铁的工作
1．插入铁芯的通电螺线管称为电磁铁。
　　2．有电流通过时有磁性，没有电流时失去磁性。
一、电磁铁

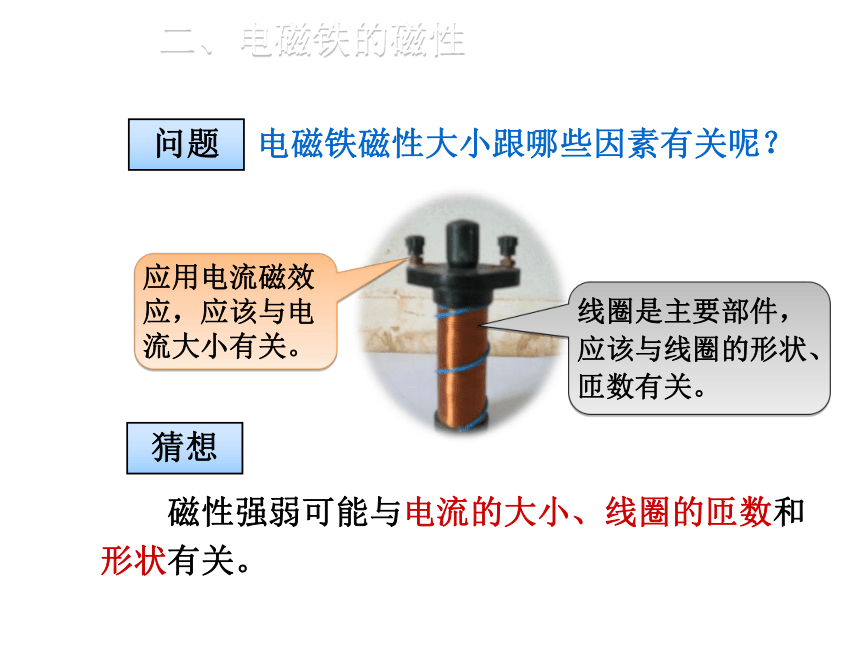

电磁铁磁性大小跟哪些因素有关呢？
　　磁性强弱可能与电流的大小、线圈的匝数和形状有关。
应用电流磁效应，应该与电流大小有关。
线圈是主要部件，应该与线圈的形状、匝数有关。
二、电磁铁的磁性
问题
猜想

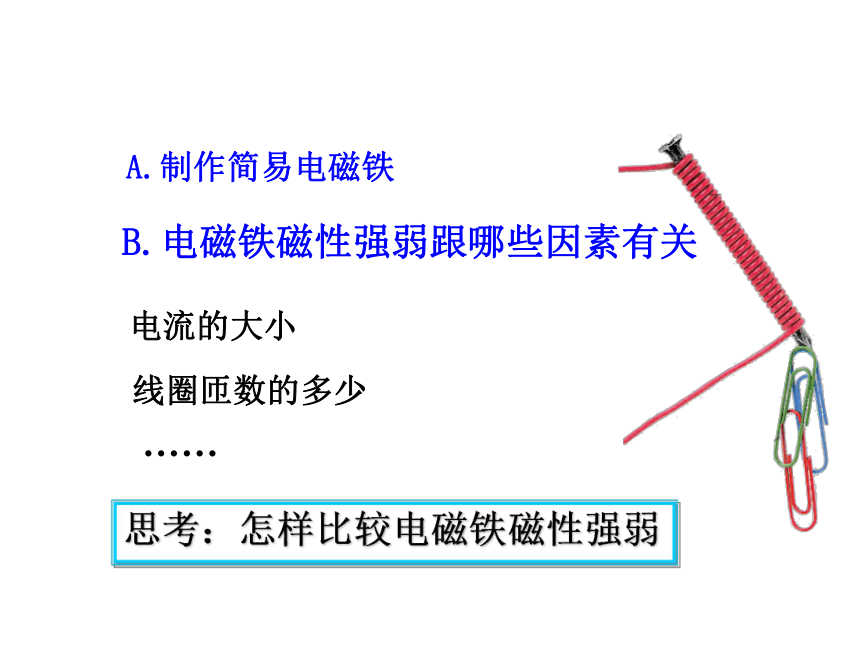

A.制作简易电磁铁
B.电磁铁磁性强弱跟哪些因素有关
电流的大小
线圈匝数的多少
……
思考：怎样比较电磁铁磁性强弱

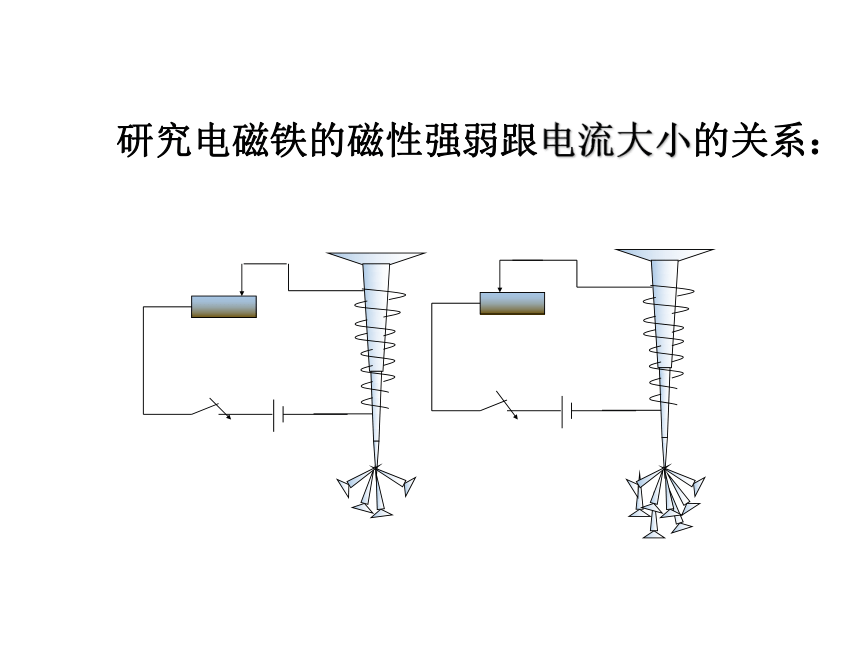

研究电磁铁的磁性强弱跟电流大小的关系：

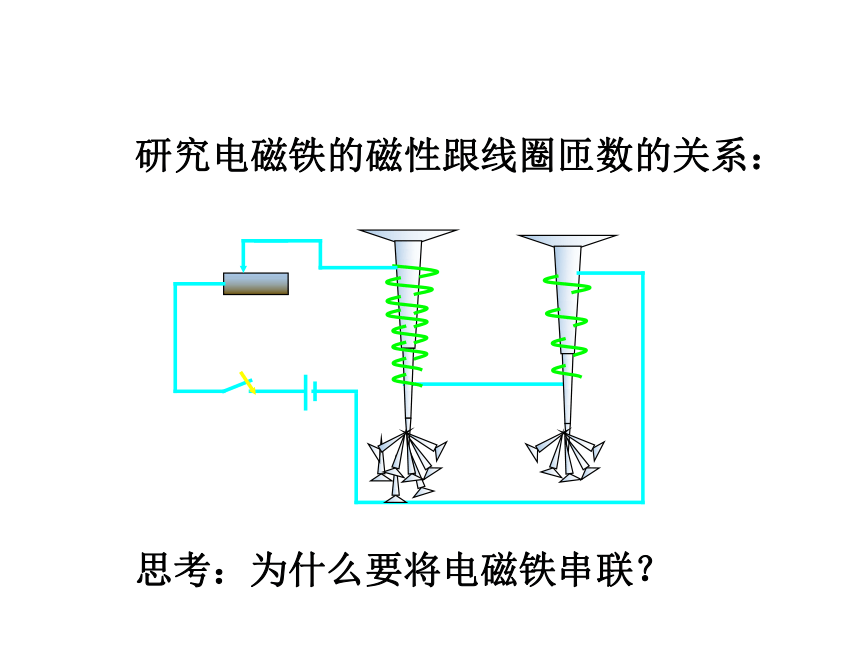

研究电磁铁的磁性跟线圈匝数的关系：
思考：为什么要将电磁铁串联？

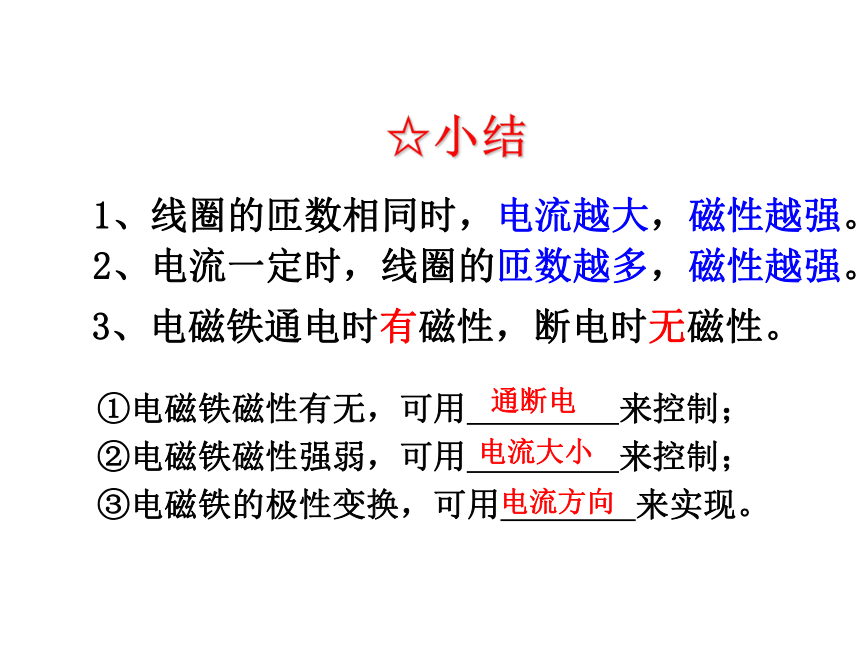

☆小结
1、线圈的匝数相同时，电流越大，磁性越强。
2、电流一定时，线圈的匝数越多，磁性越强。
①电磁铁磁性有无，可用 来控制；
②电磁铁磁性强弱，可用 来控制；
③电磁铁的极性变换，可用 来实现。
通断电
电流大小
电流方向
3、电磁铁通电时有磁性，断电时无磁性。
电磁起重机
电铃
电磁阀门
电磁锁
电磁选矿机示意图
三、电磁铁的应用
　　磁悬浮列车所用的磁体大多是通有强大电流的电磁铁。是一种靠安装在车厢和轨道上的磁体的相互作用悬浮和高速运动的，由于磁力使其悬浮在轨道上方几厘米高度，行走时不需接触轨道，因此只受来自空气的阻力。磁悬浮列车的最高速度可达每小时500 km以上。
　　2003年，上海浦东机场到市区的磁悬浮铁路成为我国第一条正式投入运营的磁悬浮铁路。
磁悬浮列车
电磁继电器的构造
电磁继电器主要由电磁铁、衔铁、弹簧、触点组成。
四、电磁继电器
控制电路
工作电路
M
原 理
电磁继电器的
工作过程
低压控制电路：低压电源、开关、电磁铁
高压工作电路：高压电源、用电器、触点
电磁继电器的工作过程
1、如图所示，要使电磁铁磁性最强，正确的接法是 （ ）
R
4
3
S2
S1
2
1
R
A.S1接1，S2接3
D.S1接2，S2接3
C.S1接2，S2接4
B.S1接1，S2接4
D
想想做做
2.将电磁铁、滑动变阻器、电源与开关连接成闭合回路，若将变阻器的滑片向右移动，那么螺线管上端悬挂铁块的弹簧将（ ）
A.不变 B.缩短
C.伸长 D.不能判断
思考：若悬挂的铁块改为磁铁，情况又将怎样呢？( )
C
B
1.电磁铁的概念和工作原理
2.电磁铁的磁性跟电流大小和线圈匝数有关
3.电磁铁的优点:
A.磁性有无可以用通断电流来控制
B.磁性强弱可以用改变电流大小来控制
C.它的南北极可以通过改变电流方向来控制
4.电磁继电器是由电磁铁、衔铁、触点和弹簧组成
5.利用电磁继电器可以实现由低电压、弱电流来
控制高电压、强电流的工作电路，还可以实现远距
离控制和自动控制
