人教版九年级物理下册课件-第20章 第4节 电动机 （共17张PPT）

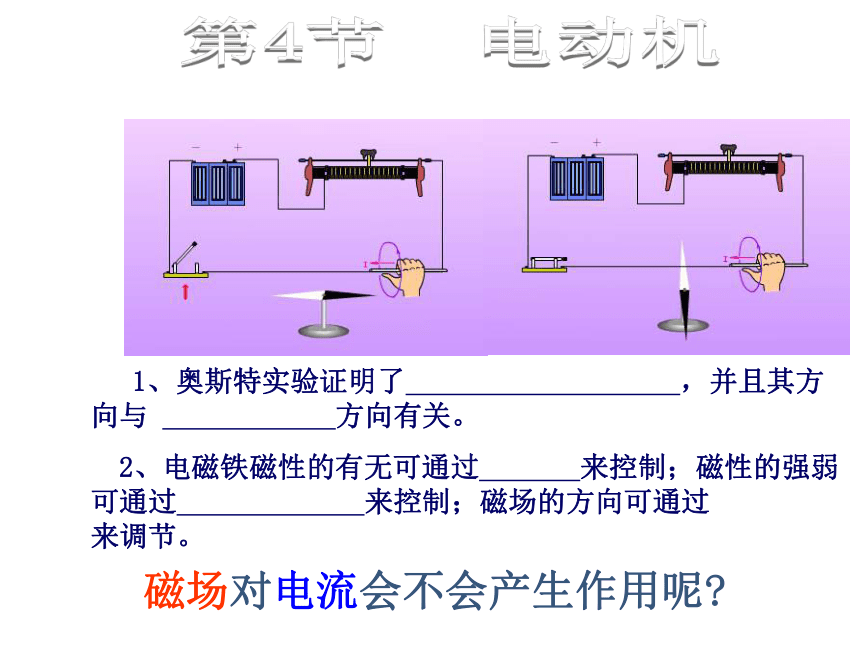

课件17张PPT。第4节 电动机 1、奥斯特实验证明了 ，并且其方向与 方向有关。

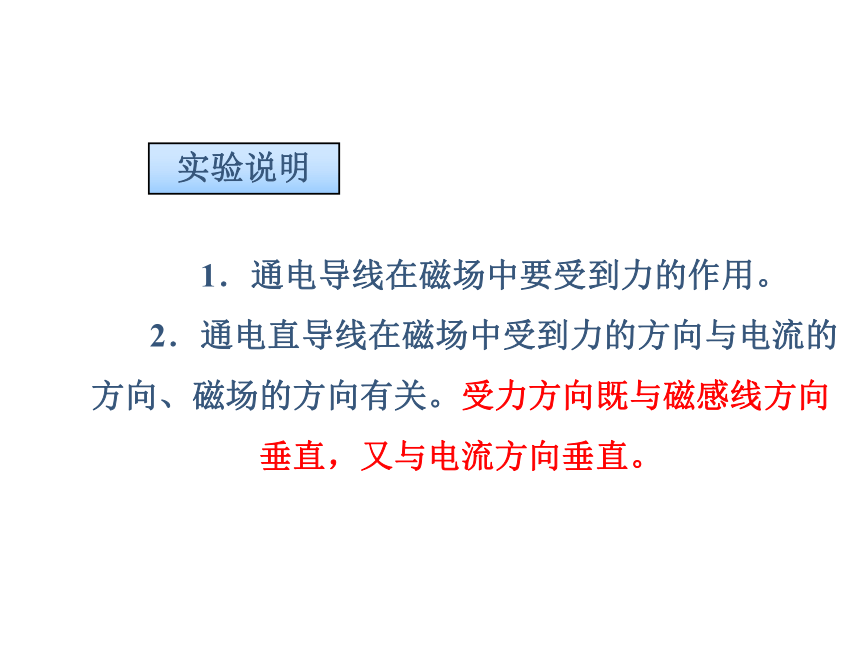

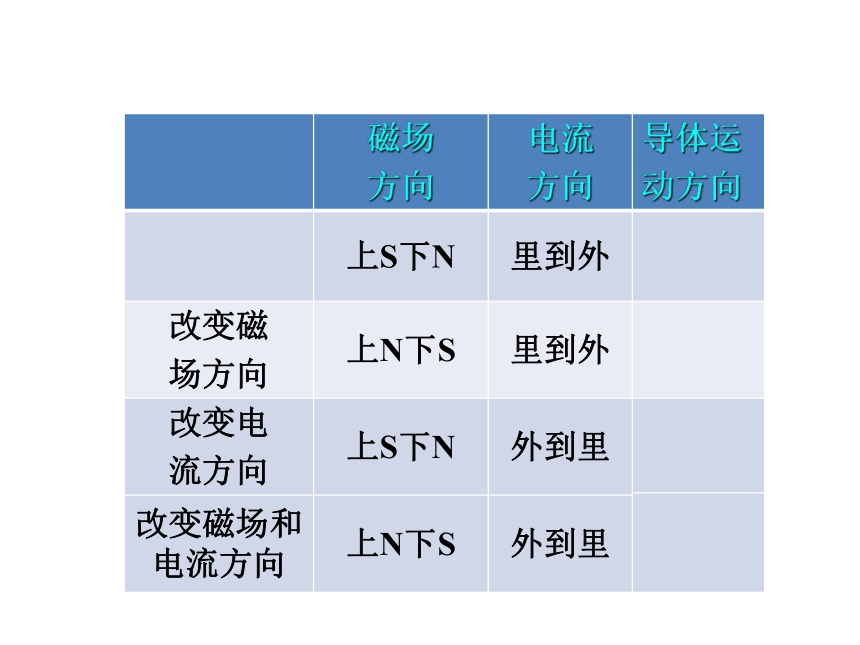

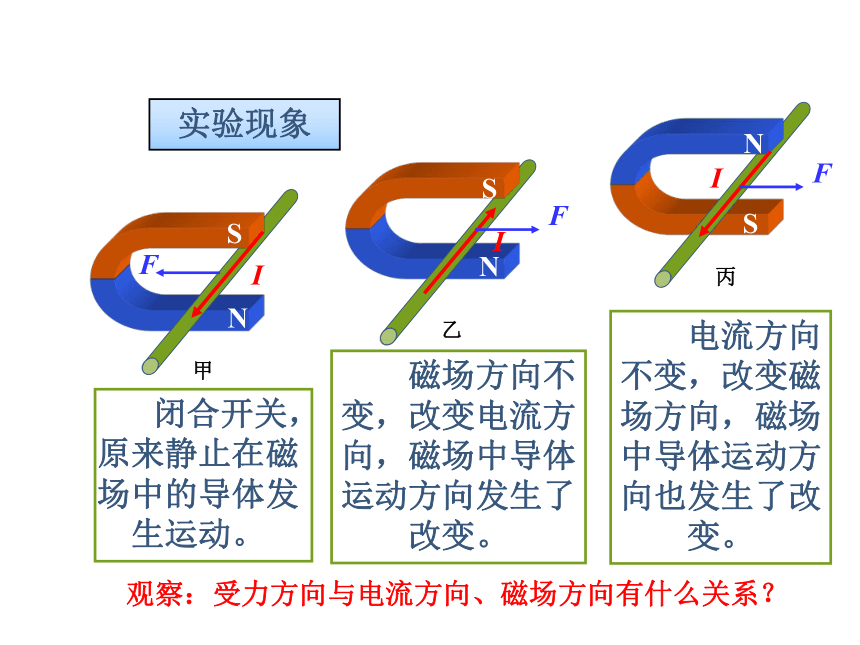

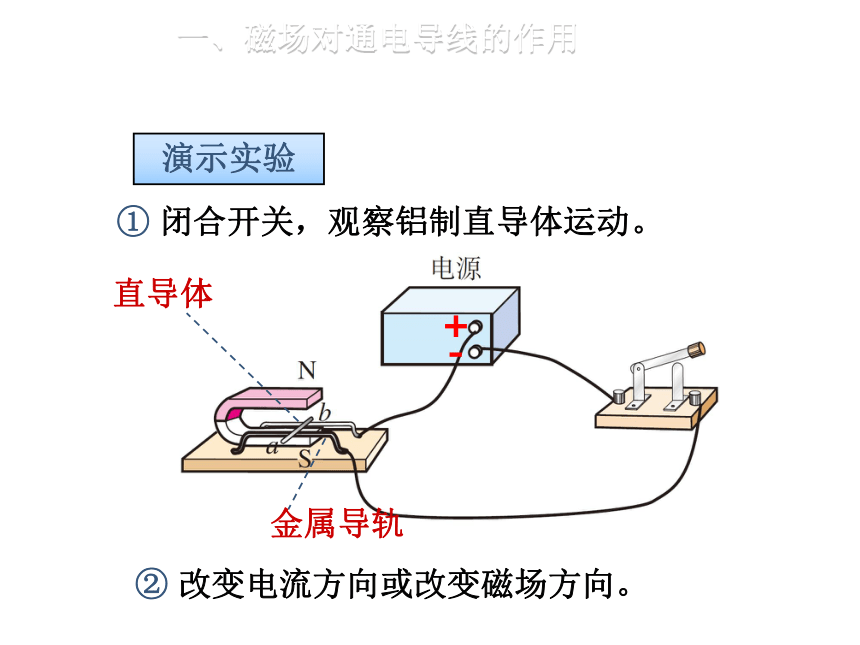

2、电磁铁磁性的有无可通过 来控制；磁性的强弱可通过 来控制；磁场的方向可通过 来调节。磁场对电流会不会产生作用呢?① 闭合开关，观察铝制直导体运动。 ② 改变电流方向或改变磁场方向。一、磁场对通电导线的作用演示实验　　电流方向不变，改变磁场方向，磁场中导体运动方向也发生了改变。　　闭合开关，原来静止在磁场中的导体发生运动。　　磁场方向不变，改变电流方向，磁场中导体运动方向发生了改变。实验现象观察：受力方向与电流方向、磁场方向有什么关系？　　1．通电导线在磁场中要受到力的作用。

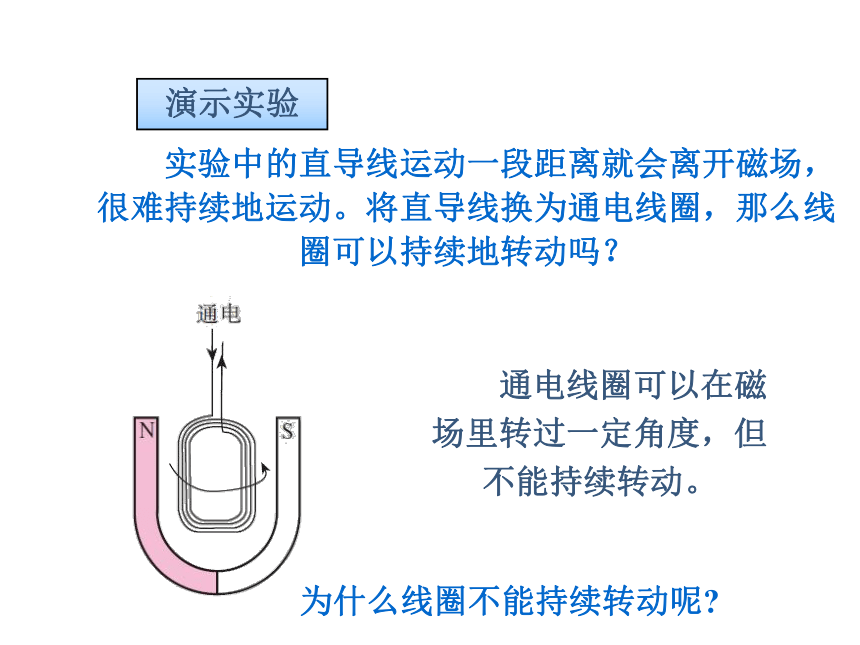

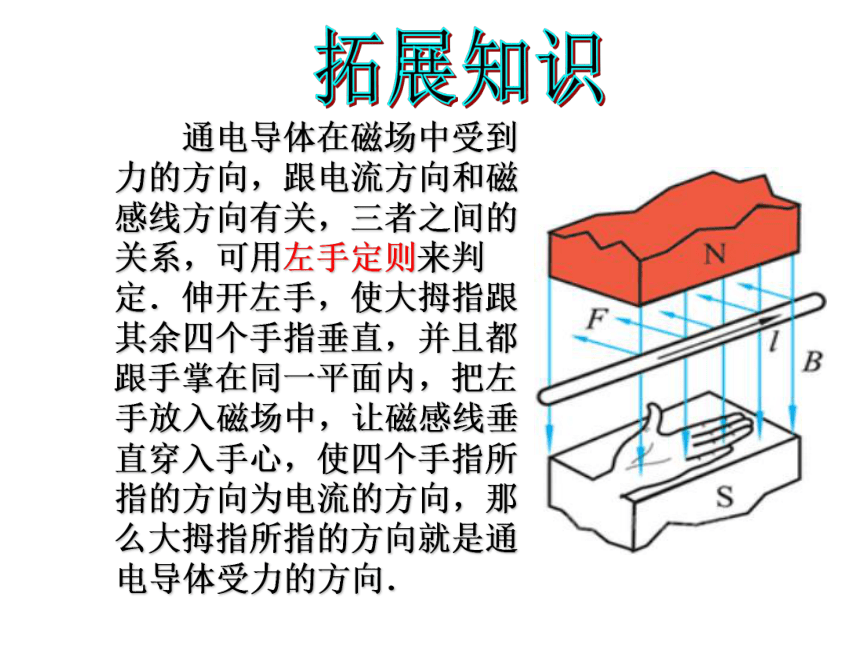

2．通电直导线在磁场中受到力的方向与电流的方向、磁场的方向有关。受力方向既与磁感线方向垂直，又与电流方向垂直。实验说明　　通电导体在磁场中受到力的方向，跟电流方向和磁感线方向有关，三者之间的关系，可用左手定则来判定．伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面内，把左手放入磁场中，让磁感线垂直穿入手心，使四个手指所指的方向为电流的方向，那么大拇指所指的方向就是通电导体受力的方向．拓展知识　　通电线圈可以在磁场里转过一定角度，但不能持续转动。为什么线圈不能持续转动呢?演示实验　　实验中的直导线运动一段距离就会离开磁场，很难持续地运动。将直导线换为通电线圈，那么线圈可以持续地转动吗？　　通电线圈在磁场中两边受力，但方向相反，发生顺时针转动。　　当线圈的平面与磁场垂直时，通电线圈受平衡力作用，达到平衡位置。这时由于惯性，线圈还会继续转动。　　线圈靠惯性越过平衡位置后，磁场力作用的结果使线圈逆时针旋转。通电线圈最后静止在平衡位置。　　如果在线圈越过平衡位置后停止对线圈供电，由于惯性，线圈继续转动。转动半周后再继续供电，线圈不就可以持续转下去了吗？小小电动机1．电动机由两部分组成：
　　能够转动的线圈，也叫转子。
　　固定不动的磁体，也叫定子。　　如果在线圈转动的后半周，不是停止给线圈供电，而是设法改变后半周的电流方向，使线圈在后半周也获得动力，线圈不就能转得更平稳了吗？二、电动机的基本构造想一想2．换向器
　　通过换向器可以使线圈中电流每半周改变一次。两个
铜半环电刷换向器3．电动机的工作原理4．实际电动机1、工作原理：利用通电线圈能在磁场里转动的原理制成的。2、分类:直流电动机和交流电动机3、直流电动机：（1）特点：用直流电源供电的电动机（2）结构：磁体线圈换向器电刷直流电源（3）换向器的作用：改变线圈中电流的方向电动机
