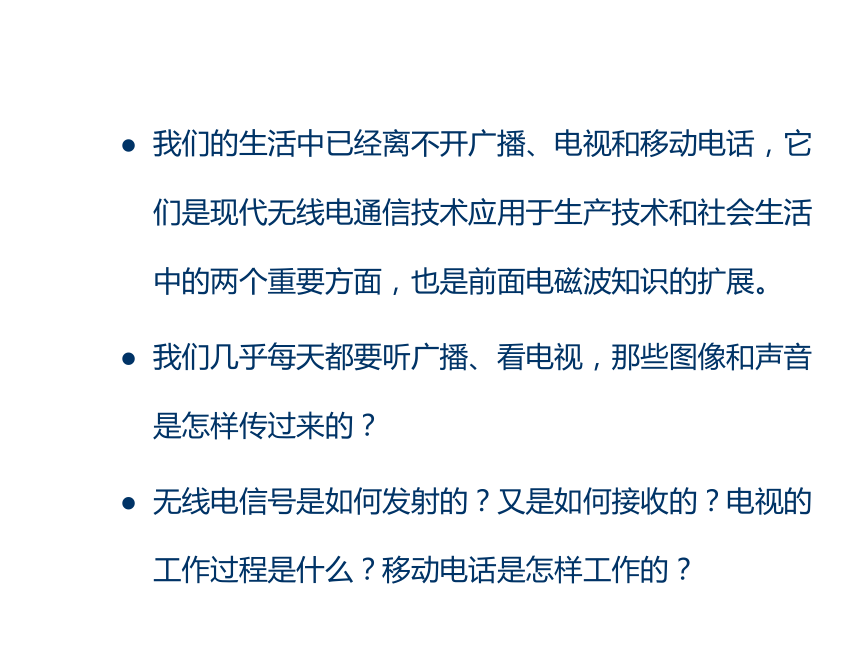

课件13张PPT。第3节 广播、电视和移动通信声音和图像是怎样从电（视）台传来的？我们的生活中已经离不开广播、电视和移动电话，它们是现代无线电通信技术应用于生产技术和社会生活中的两个重要方面，也是前面电磁波知识的扩展。
我们几乎每天都要听广播、看电视，那些图像和声音是怎样传过来的？
无线电信号是如何发射的？又是如何接收的？电视的工作过程是什么？移动电话是怎样工作的？

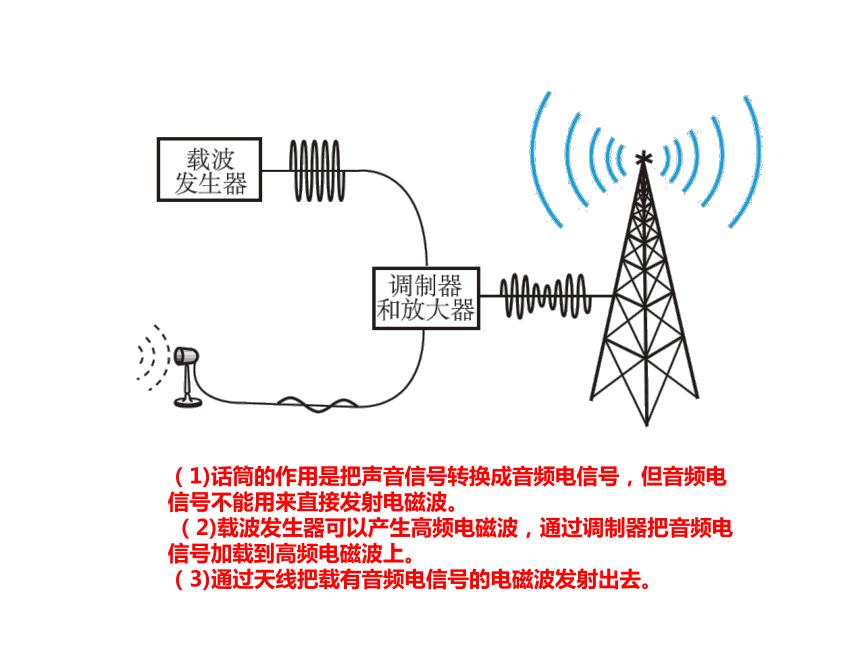

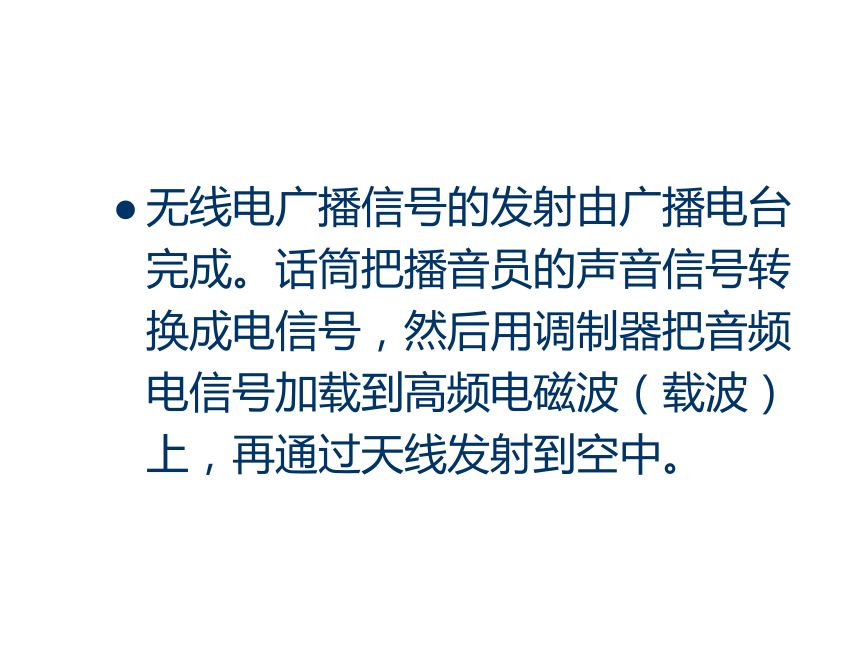

无线电广播信号的发射由广播电台完成。话筒把播音员的声音信号转换成电信号，然后用调制器把音频电信号加载到高频电磁波（载波）上，再通过天线发射到空中。（1)话筒的作用是把声音信号转换成音频电信号，但音频电信号不能用来直接发射电磁波。
?（2)载波发生器可以产生高频电磁波，通过调制器把音频电信号加载到高频电磁波上。

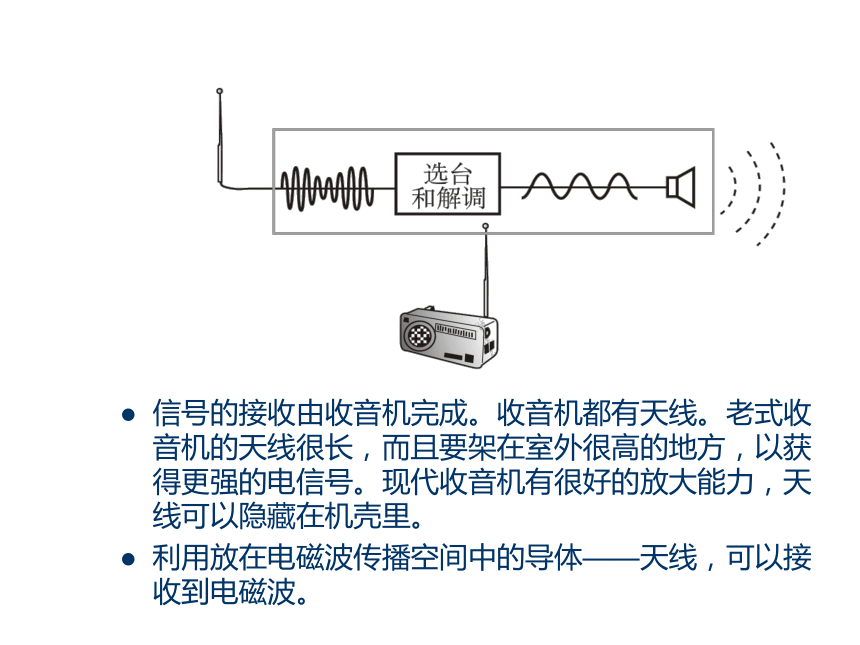

（3)通过天线把载有音频电信号的电磁波发射出去。信号的接收由收音机完成。收音机都有天线。老式收音机的天线很长，而且要架在室外很高的地方，以获得更强的电信号。现代收音机有很好的放大能力，天线可以隐藏在机壳里。

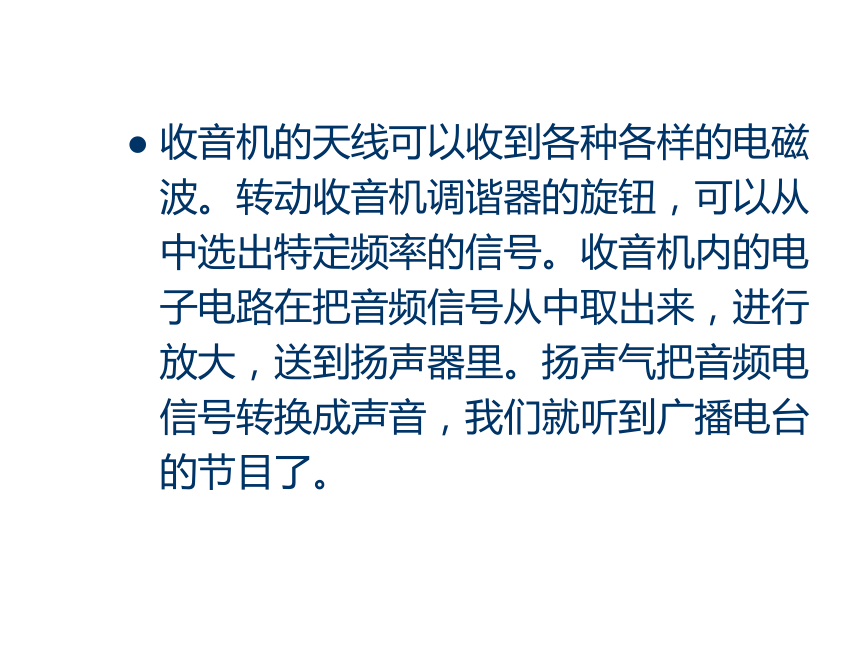

利用放在电磁波传播空间中的导体——天线，可以接收到电磁波。收音机的天线可以收到各种各样的电磁波。转动收音机调谐器的旋钮，可以从中选出特定频率的信号。收音机内的电子电路在把音频信号从中取出来，进行放大，送到扬声器里。扬声气把音频电信号转换成声音，我们就听到广播电台的节目了。
电视用电磁波传递图像信号和声音信号。声音信号的产生，传播和接收跟无线电广播的工作过程相似。图像信号的工作过程是：摄像机把图像变成电信号，发射机把电信号加载到频率很高的电磁波上，通过发射天线发射到空中电视机的接收天线把这样的高频信号接收下来，通过电视机把图像信号取出并放大，由显像管把它还原成图像。移动电话 在商店里、大街上，你一定看到过有人用手持移动电话跟别人通话。移动电话不需要电话线，比固定电话更方便。2．设立基地台的原因：手持移动电话的体积很小，发射功率不大；它的天线也很简单，灵敏度不高。因此，它跟其他用户的通话要靠较大的固定基地台转接。
1．工作原理：移动电话相当于是无线电台，它将用户的声音转变为高频电信号发射到空中，同时它又捕捉空中的电磁波，使用户接收到通话对方送来的信息。手持移动电话的体积很小，发
射功率不大；它的天线也很简单，
灵敏度不高。因此，它跟其它用
户的通话要较大的固定无线电台
转接。这种固定的电台叫做基地
台，跟电话交换机相连。城市中高大建筑物上常常
　可以看到移动通信基地台的天线。
还有一种可移动的电话，叫无绳电话。无绳电话很像普通的电话机，只是坐机和手机之间没有电话线相连。无绳电话的坐机和手机上各有一个天线，它们通过无线电波来沟通。座机间在市话网上，相当于一个小型基地台。手机不能离座机太远，工作区由于大约在几十米到几百米的范围内。
音频、视频和射频由声音变成的电信号，它的频率跟声音的频率相同，在几十赫到几千赫之间，叫音频(audio frequency)信号。
由图象变成的电信号，它的频率在几赫到几兆赫之间，叫做视频(video frequency)信号。
音频电流和视频电流在空间激发电磁波的能力都很差，需要把它们加载到具有更好的发射能力的电流上，才能发射到天空中，这种电流的频率更高，这种更高频率的电流叫做射频电流(radio-frequency)。
观看VCD时不需要把信号发射到天空，可以直接把音频信号和视频信输给电视机，这时就要分别把VCD机送来的音频，视频信号接到电视机上标着A，V字母的插口上。
不同电视台使用不同的射频范围进行广播，以免互相干扰；这一个个不同的频率范围就叫做频道。
