金石中学李小回物理课件《光的折射》

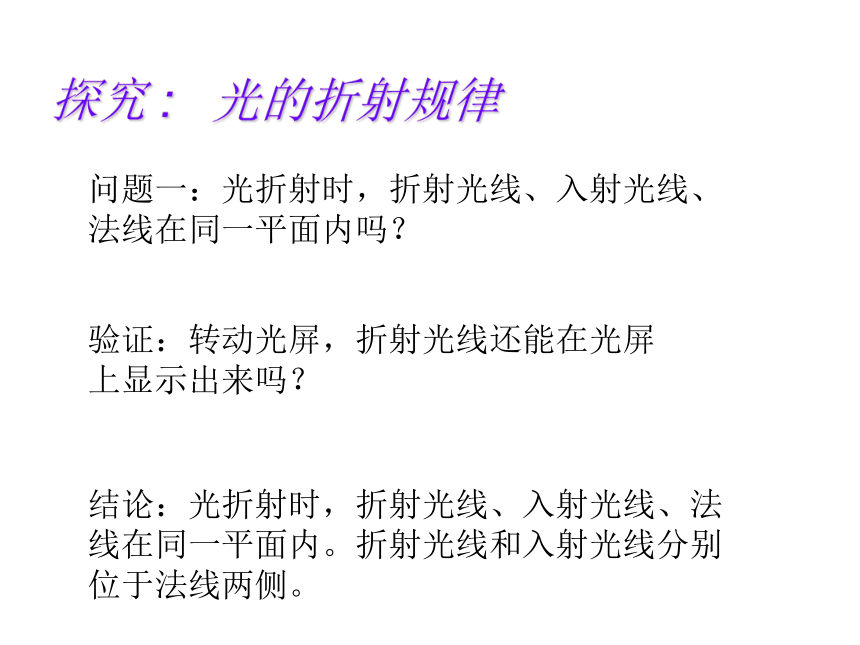

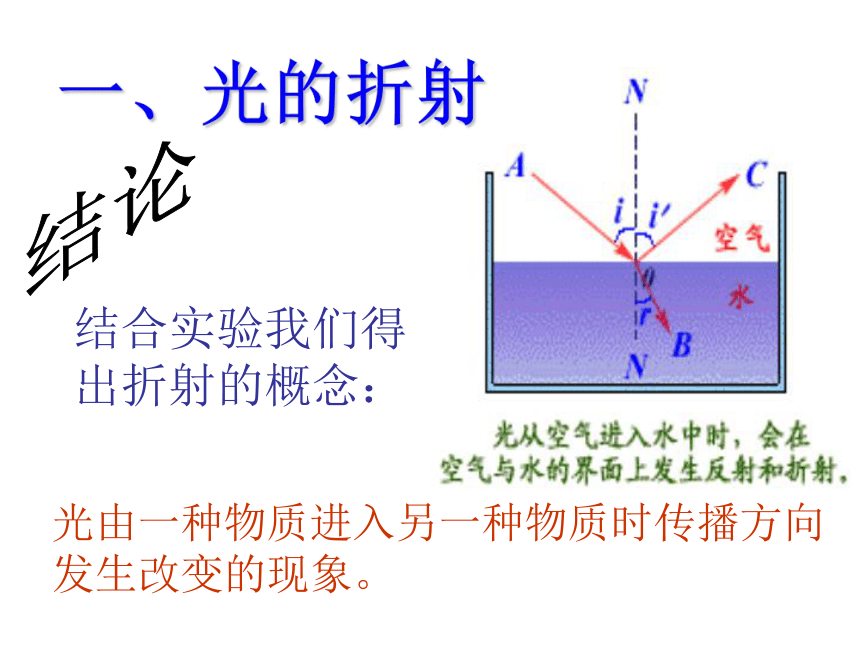

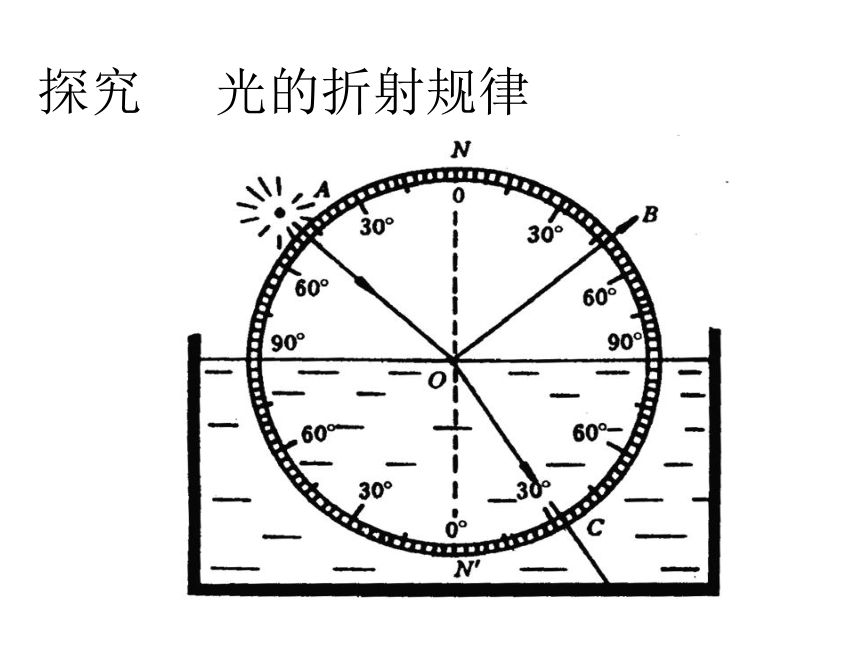

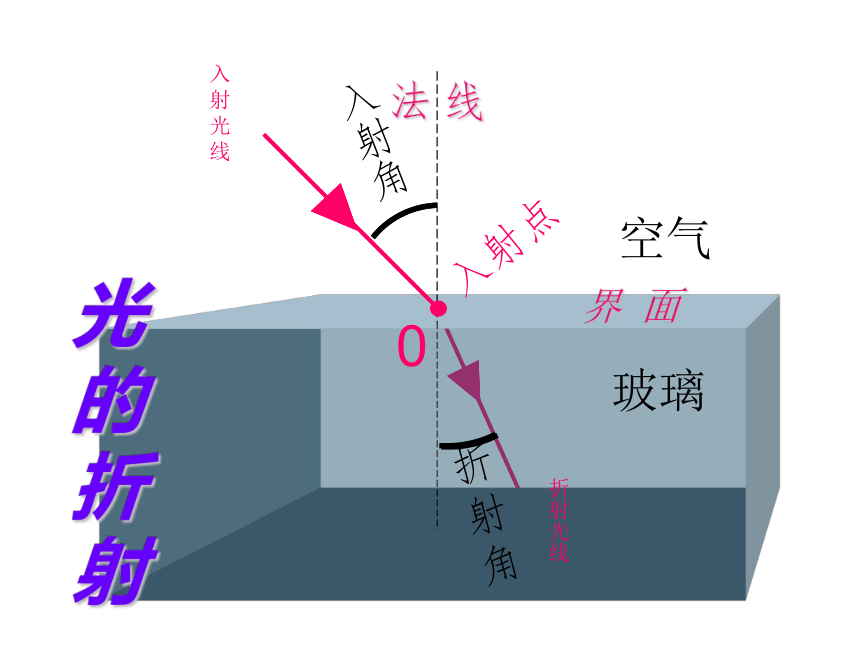

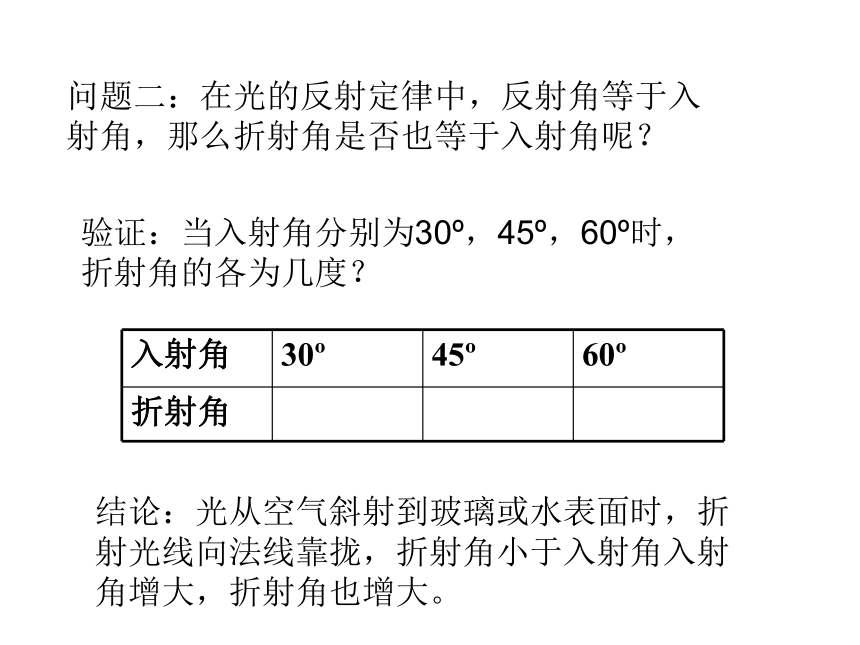

课件36张PPT。第4节 光的折射第四章 光现象金石中学 李小回加水光由一种物质进入另一种物质时传播方向发生改变的现象。结合实验我们得出折射的概念：结论一、光的折射生活中的折射现象天上的彩虹生活中的折射现象海市蜃楼光的折射现象中有哪些规律呢？入射光线光的折射折射光线入射角折射角法 线入射点0界 面玻璃空气探究 光的折射规律 探究 : 光的折射规律问题一：光折射时，折射光线、入射光线、法线在同一平面内吗？结论：光折射时，折射光线、入射光线、法线在同一平面内。折射光线和入射光线分别位于法线两侧。验证：转动光屏，折射光线还能在光屏上显示出来吗？问题二：在光的反射定律中，反射角等于入射角，那么折射角是否也等于入射角呢？验证：当入射角分别为30o，45o，60o时，折射角的各为几度？结论：光从空气斜射到玻璃或水表面时，折射光线向法线靠拢，折射角小于入射角入射角增大，折射角也增大。问题三：光垂直射到玻璃或水表面时，在玻璃或水中的传播方向改变吗？验证：将半导体激光光源发出的光垂直由空气射入水中，观察现象。结论：光垂直射到玻璃或水表面时，在玻璃或水中的传播方向不变。想一想：此时入射角为几度，折射角为几度？二、光的折射的一般规律光从空气斜射入水中或其他介质中时，
1、折射光线与入射光线、法线在同一平 面内；(三线共面）
2、折射光线和入射光线分居法线两侧；（两县分居）
3、折射角小于入射角；（两角不等，空较大）
4、当光线垂直射向介质表面时，传播方向不改变．（垂直不变） 5、在折射时光路是可逆的．（光路可逆）怎样画反射光线呢？ A N B
O
M M’

怎样画折射光线
？空气水CN’想一想：当光从水或玻璃进入空气中，光的传播方向又会发生怎么样的变化？空气水空气水光从水中或玻璃中斜射入空气中，折射光线将偏离 法线，折射角大于入射角。结论完成下列折射光路图：练习作图 当一束光线斜穿过一块玻璃时，光线传播的路线将会怎样呢？画出光路图并回答。 射入的光线与射出的光线不在同一直线上，但两条光线平行。空气空气光怎样传播？玻璃砖四、用光的折射解释自然现象 水中鱼的实际位置比看上去的要深．空气水S/
眼睛受骗 S所以由于光的折射，池水看起来比实际的浅。注意安全！生活中的折射现象水空气自P点射向空气中的光线PA和PB在水面处发生了折射，折射光线是AQ与BQ/眼睛对着折射光线看去，觉得光好像是从水中P/点射出来的。P/点在P点的上方用相同的方法分析铅笔在水下部分的各点，最后得到的结果是水中的部分好象向上偏折了。分析：水中的筷子变弯？水空气潜水员在水下看岸上的物体AB海市蜃楼是：由于空气疏密不均匀使光线发生折射
造成的。 由于空气疏密发生变化而折射，逐渐向地面弯曲（如下图），进入观察者眼中，于是就看到地平线以外的景物了。小结 1、知道光的折射现象折射光线、折射角。
2、知道光的折射规律。
3、知道在光的折射现象中光路可逆。
4、学会画折射的光路图。
5、能用光的折射解释生活中的一些简单现象。 １、有一光线斜射入水中，下图中折射光线正确的是（ ）。 ABCD练一练B 2、一束光线从空气中射入
水中，在水面上（　　）。
A、只发生反射，不发生折射。
B、只发生折射，不发生反射。
C、既发生反射，又发生折射。Ｃ 3、一束光线与界面成30°
角射到界面上时，发生了反射和
折射。已知反射光线与折射光线
的夹角85°，折射角为（　　).
Ａ、15° B、35° 　　　　　　　　　　　　　　　　　　　　　　　　　　
　Ｃ、45　 D、60°　B 5、 岸上的人看池中有鱼在水中游泳，其中云是由于光的 形成的虚象，鱼是由光的 形成的虚象，水中的鱼看岸上的人，比实际的 。反射折射高有经验的渔民，使用钢叉向水下叉鱼时，总是向所看见的鱼的下方投叉，你能说出这样做的道理吗？思考作业：P84:1、2
