九年级物理19.1家庭电路

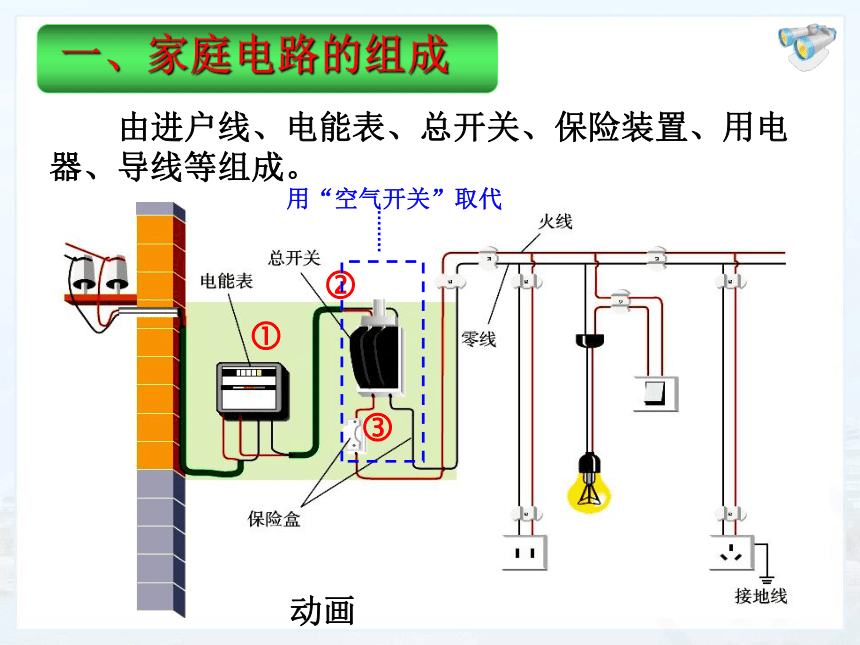

课件30张PPT。 由进户线、电能表、总开关、保险装置、用电器、导线等组成。???用“空气开关”取代动画1、顺序：电能表、总开关、保险盒
2、所有用电器接在火线和零线之间，也就是电
灯和插座是并联的
3、控制灯泡的开关和灯泡串联且接在火线上
4、灯座的螺旋套接在零线上，底部弹簧片接在
火线上

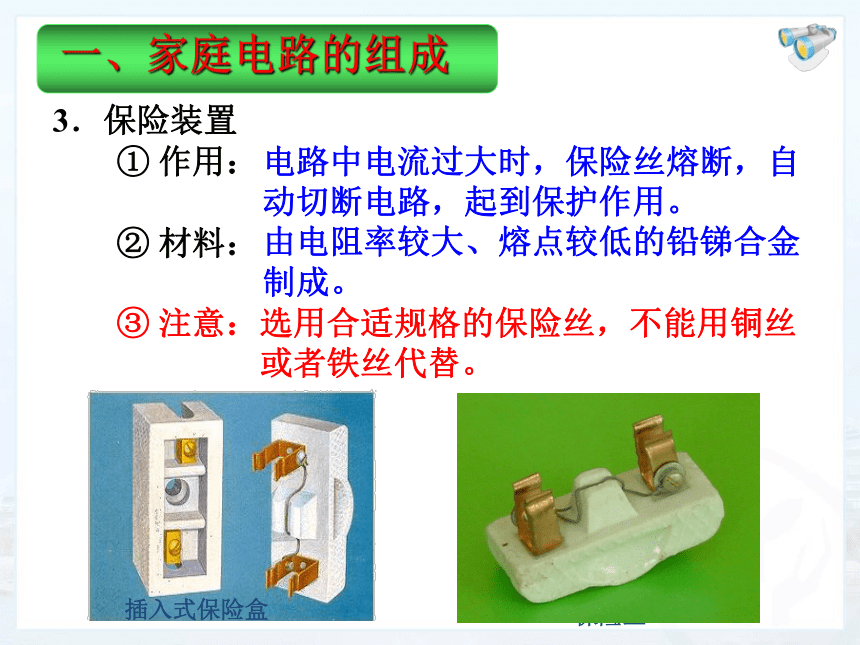

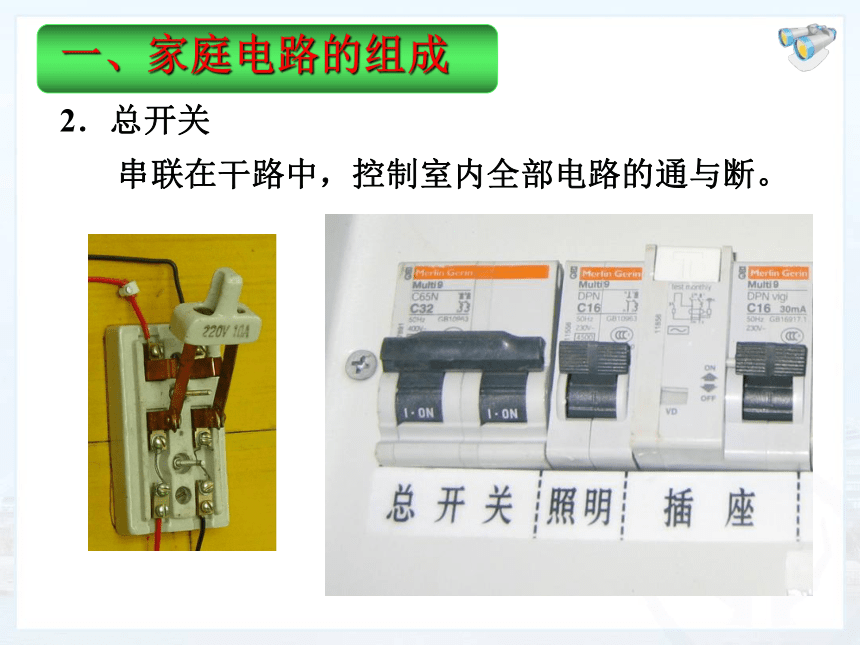

5、三孔插座的接法：左零右火上接地空气开关总结：1．电能表　　（1）作用：　　（2）安装：　　测量用电器消耗电能的多少。　　安装在干路上，在总开关之前。　　123.4 kw ·h　　（3）读数：2．总开关 串联在干路中，控制室内全部电路的通与断。 3．保险装置　　① 作用：　　② 材料：　　③ 注意：选用合适规格的保险丝，不能用铜丝
　　　　　　 或者铁丝代替。电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。由电阻率较大、熔点较低的铅锑合金制成。插入式保险盒保险丝空气开关3．保险装置 现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。空气开关的两个作用：①开关

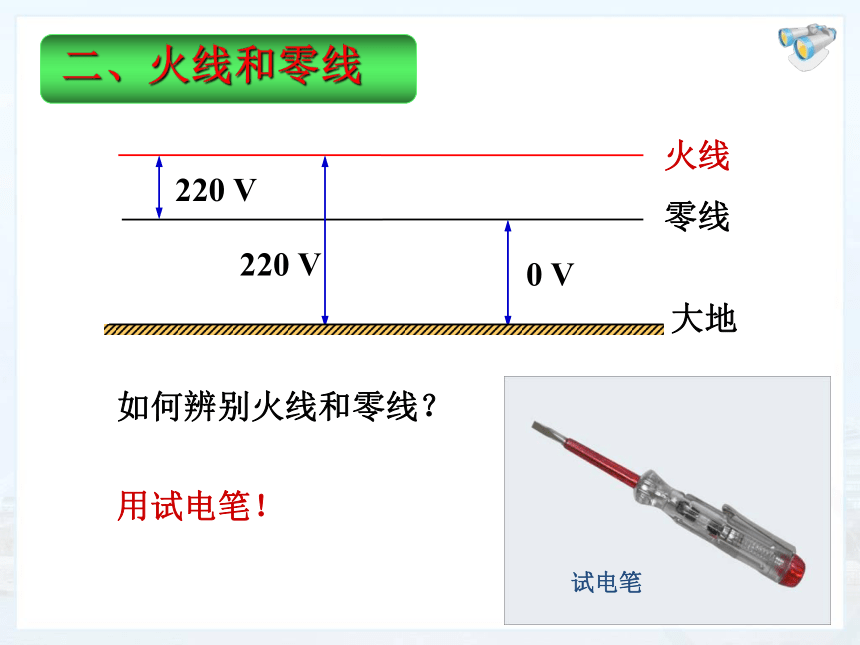

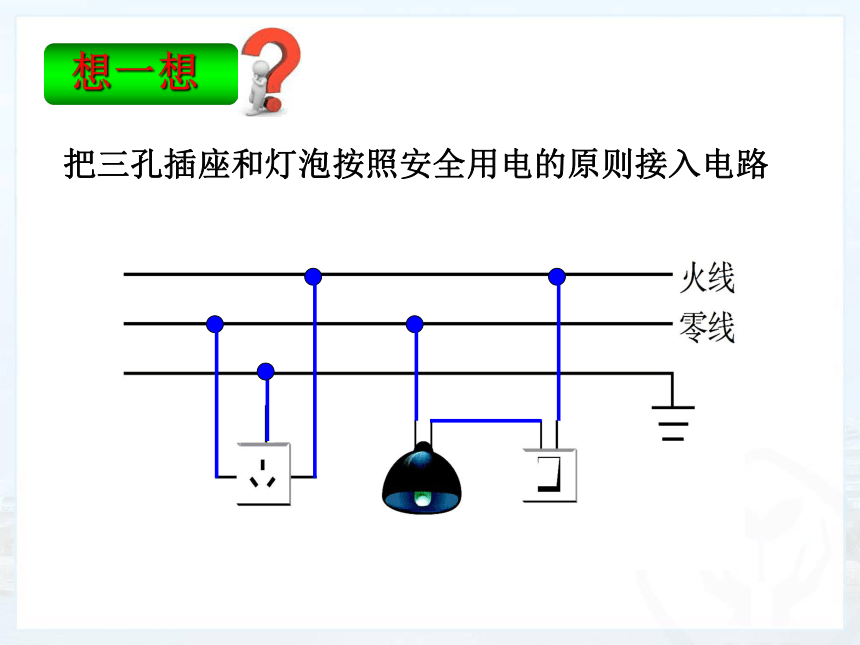

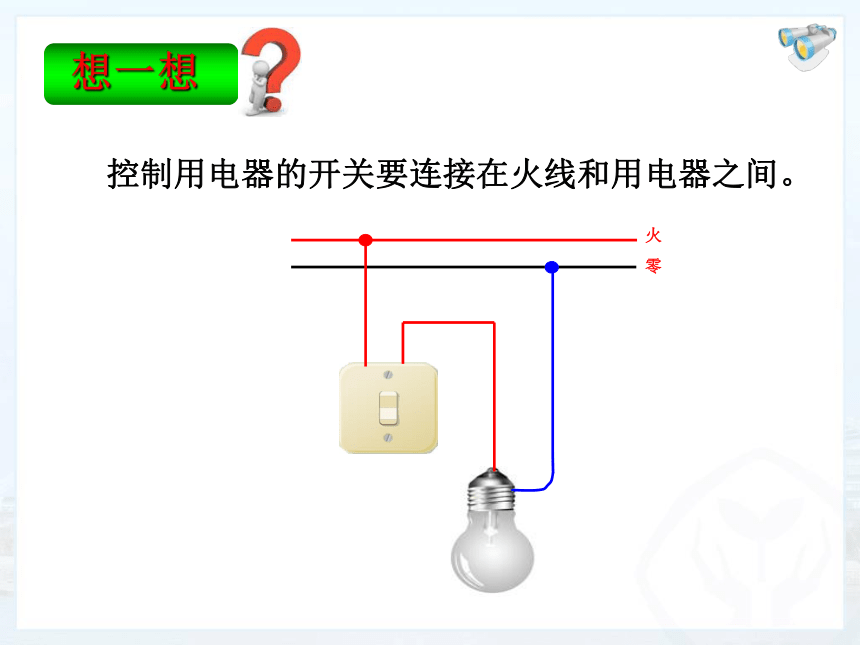

②保险装置把三孔插座和灯泡按照安全用电的原则接入电路　　控制用电器的开关要连接在火线和用电器之间。火线零线大地　　用试电笔！试电笔　　如何辨别火线和零线？1．试电笔　　辨别火线和零线。　　（2）构造：二、火线和零线（1）作用：　　（3）使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。　　试电笔的正确使用！错误的使用方法总结：1、火线和零线之间电压220V，火线和大地之间电压
也是220V
2、人触电是人体直接或间接和火线接触造成的
3、试电笔的作用是辨别零火线，使用时人的手必须
和试电笔尾部的金属体接触，但绝对不能和金属
笔尖接触1．三线插头三孔插座三脚插头 将三线插头插入三孔插座时，除了将用电器的用电部分连入电路外，还将用电器的金属外壳与大地连接，防止人触电。火线零线接地接线方式2．漏电保护器　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？1.关于家庭电路中电器的安装的说法正确的是
（ ）多选
A 开关应接在火线上
B 螺丝口灯泡的螺旋套一定要接在零线上
C 开关应和灯泡串联
D 用电器的金属外壳应该接地ABCD A B C D2.下列的四副电路图中，正确的是（ ）
说出正确或错误的原因D 3.如下图家庭电路，各元件均正常，有关说法正确的是（ ）多选A 洗衣机插入三孔插座后，电灯与洗衣机并联
B 洗衣机插入三孔插座后，洗衣机金属外壳接地
C 闭合开关时人接触B点，人会触电
D 断开开关时C点会让试电笔氖管发光ABCD 5. AC7．科研人员制成“光控开关”(能在天黑时自动闭合，天亮时自动断开)和“声控开关”(能在有声音发出时自动闭合，无声时自动断开)．请将图中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座． 8．小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框________中，图中三孔插座的插孔________(填“a”“b”或“c”)应与地线相连．Bb 9．如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是（ ）
A．灯泡短路 B．灯丝断了
C．开关接触不良 D．插座短路B　　1．家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，了解各部分的作用。　　2．用试电笔可以辨别火线和零线，了解三线插头的使用与漏电保护器的作用。课堂小结
