【课件】第5节 家庭用电

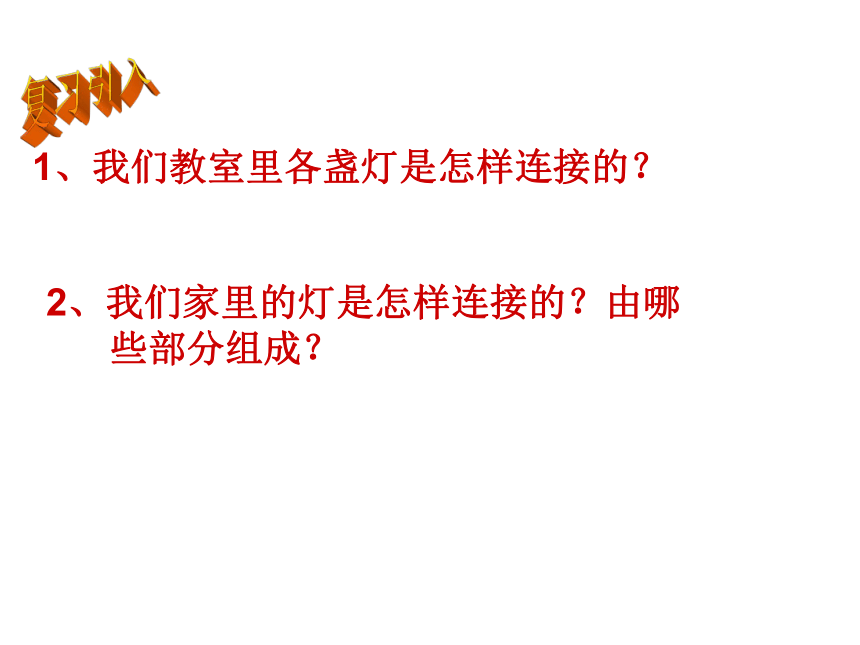

课件19张PPT。第5节 家庭用电 1、我们教室里各盏灯是怎样连接的？复习引入2、我们家里的灯是怎样连接的？由哪

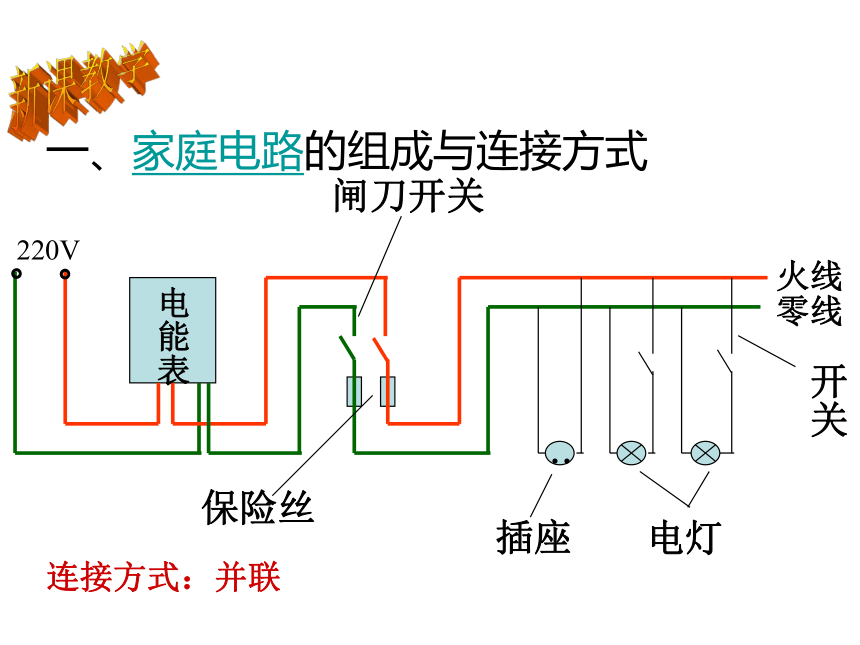

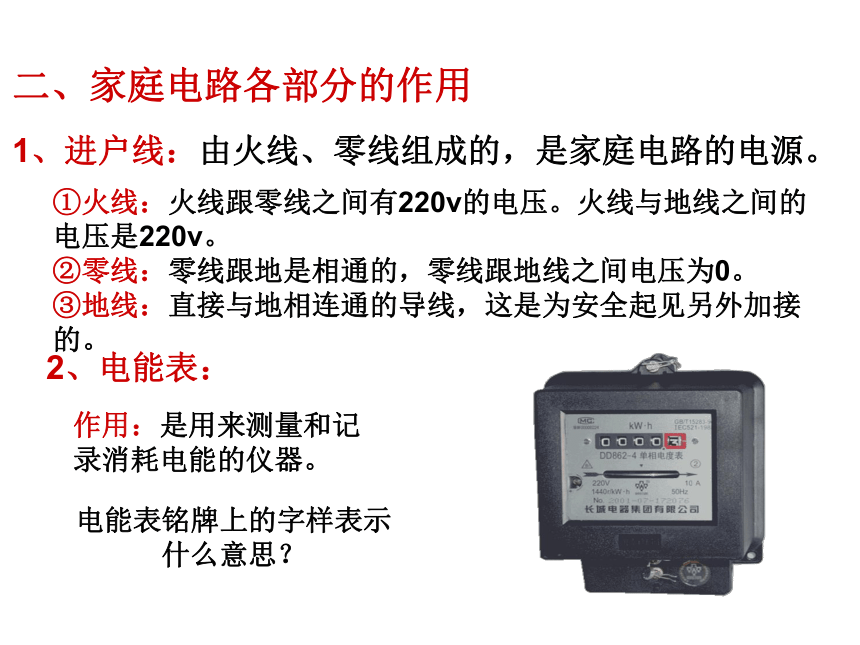

些部分组成？一、家庭电路的组成与连接方式保险丝闸刀开关插座电灯开关新课教学 连接方式：并联1、进户线：由火线、零线组成的，是家庭电路的电源。二、家庭电路各部分的作用①火线：火线跟零线之间有220v的电压。火线与地线之间的电压是220v。
②零线：零线跟地是相通的，零线跟地线之间电压为0。

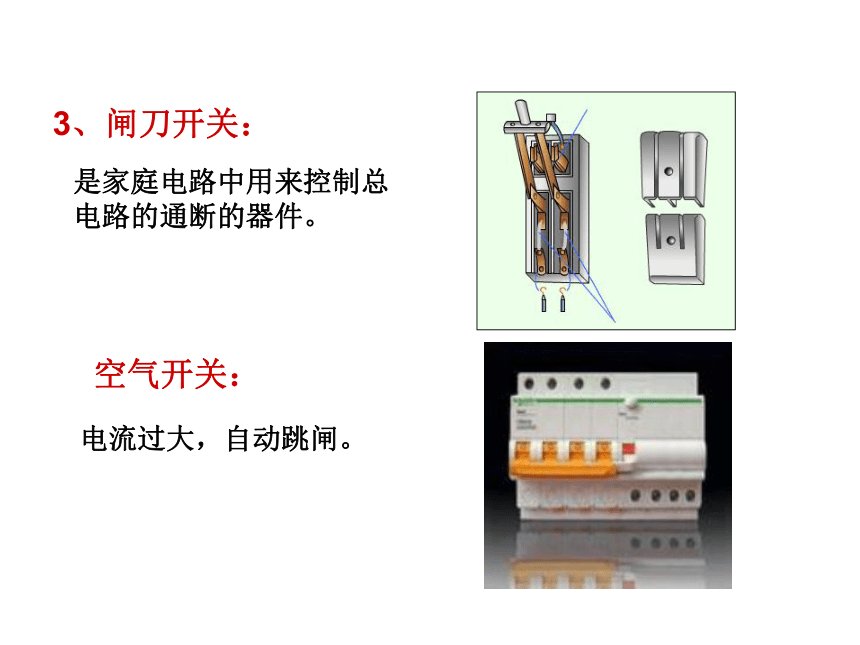

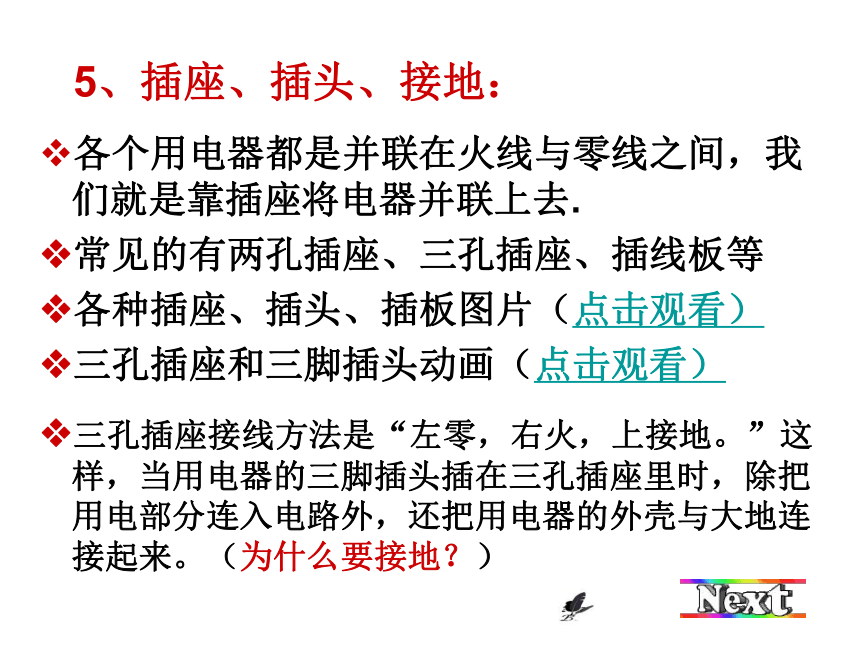

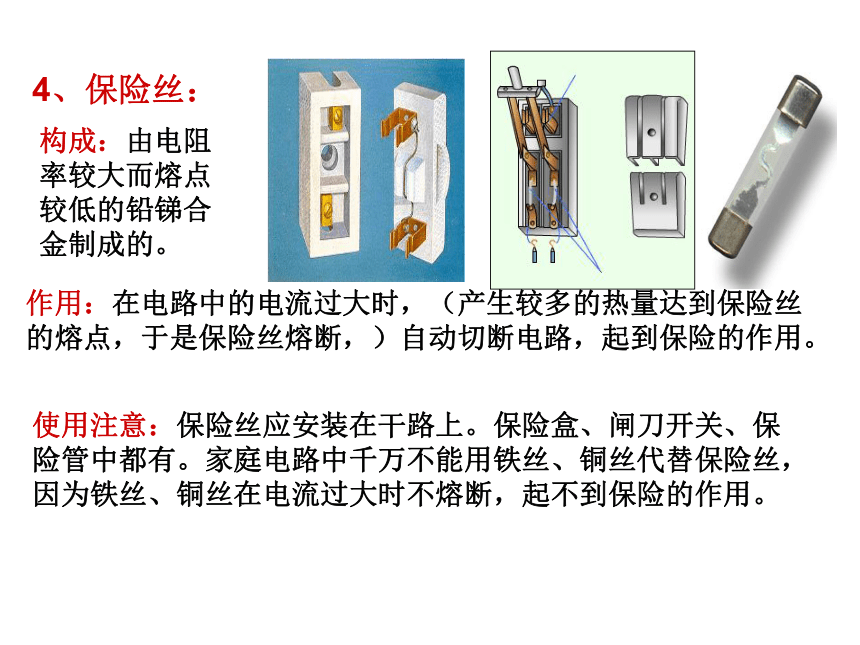

③地线：直接与地相连通的导线，这是为安全起见另外加接的。2、电能表：作用：是用来测量和记录消耗电能的仪器。电能表铭牌上的字样表示什么意思？3、闸刀开关：是家庭电路中用来控制总电路的通断的器件。空气开关：电流过大，自动跳闸。4、保险丝：构成：由电阻率较大而熔点较低的铅锑合金制成的。作用：在电路中的电流过大时，（产生较多的热量达到保险丝的熔点，于是保险丝熔断，）自动切断电路，起到保险的作用。使用注意：保险丝应安装在干路上。保险盒、闸刀开关、保险管中都有。家庭电路中千万不能用铁丝、铜丝代替保险丝，因为铁丝、铜丝在电流过大时不熔断，起不到保险的作用。 ?各个用电器都是并联在火线与零线之间，我们就是靠插座将电器并联上去.
?常见的有两孔插座、三孔插座、插线板等
?各种插座、插头、插板图片（点击观看）
?三孔插座和三脚插头动画（点击观看）
?三孔插座接线方法是“左零，右火，上接地。”这样，当用电器的三脚插头插在三孔插座里时，除把用电部分连入电路外，还把用电器的外壳与大地连接起来。（为什么要接地？）
5、插座、插头、接地：?测电笔的作用：用来区分火线、零线
?测电笔的构造 ：由金属笔尖、大电阻、氖管和笔尾金属体依次相连而成 .
?测电笔的工作原理：当笔尖金属体与笔尾金属体之间存在电压时，氖管就发光；没有电压时，氖管就不发光。
?测电笔的使用方法：用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光 .若笔尖接触的是零线，氖管就不会发光 .6、测电笔：7、电灯与灯座发光原理：白炽灯是根据电流的热效应制成的发光器件。它工作时，电流通过灯丝，灯丝温度高达2000℃以上，呈白炽状态，发出的光呈白光。
两种类型：
螺丝口灯泡和灯头――接线时，一定要将灯头的螺旋套与零线相接。
卡口灯泡和灯头---接线时，无须按序进行。
灯泡的连接：火线→开关→灯头（灯顶→灯边）→零线。
内部结构：
①灯丝：是用钨丝制成的，这是由于钨的熔点是金属中最高的。
②玻璃泡的主要作用：是防止灯丝氧化。普通白炽灯的灯泡内常抽成真空，就可以避免氧化。一般60瓦以上的灯泡内还充有氮气、氩气等气体，以阻碍灯丝在高温下升华。7、电灯与灯座8、家庭电路中电流过大的原因：①家庭电路中电流过大原因之一:
发生短路：
②家庭电路中电流过大原因之二:
用电器的总功率过大。实验探究：安装模拟家庭电路三、注意用电安全1、触电：是指一定强度的电流流过人体所引起的伤害事故。
2、安全电压：只有不高于36V的电压才是安全电压。
3、触电的原因：家庭电路中的触电事故，都是人体直接或间接接触火线引起的。
4、常见的触电事故：双线触电、单线触电。
5、怎样防止触电：
①家庭电路的安装要符合安全用电的原则，防止人体接触到火线。（电灯的开关接在火线上；螺口灯泡的螺旋套接在零线上；明插座应高于地面1.8m；三眼插座应有地线。）
②要注意不弄湿用电器，保护好用电器的绝缘体，不使它的火线裸露。警惕本来不该带电的物体带了电。（防止电气设备中的绝缘体受潮、损坏）
③有金属外壳的家用电器，其外壳要接地。
④在户外，不靠近高压带电体。 6、安全用电的原则：做到“四不”：不接触电压高于36v的带电体；不靠近高压带电体；不弄湿用电器；不损坏电气设备中的绝缘体。
7、触电急救的措施：发现有入触电时，应首先切断电源。
8、家庭电路安装原则是：在家庭电路中各用电器和插座之间互不影响，都应并联。即用电器与用电器、插座与插座、插座与用电器之间都是并联的。开关必须与电灯串联而且接在火线上。任何一个家用电器的通断都不能影响其他家用电器。螺丝口灯泡的尾部只准接火线，螺旋套则只准接零线上。保险盒必须接在火线上且与插座或用电器串联。特别应注意，不能把保险盒或开关直接接到火线和零线上，这样会使整个电路发生短路。三孔插座在接线上按“左零右火上接地”的方法去接线。学到了什么？家庭电路由哪些部分组成？
电能表是测什么的呢？“220V 5A”表示什么？
保险丝的材料和作用？
三孔插座的第三个孔是接什么的？
测电笔是用来测什么的？怎样使用？
安全用电的原则？墙壁上的插座和开关图片有安培表的插座返回两脚插头和三脚插头图片三孔插座和三脚插头动画返回
