三视图

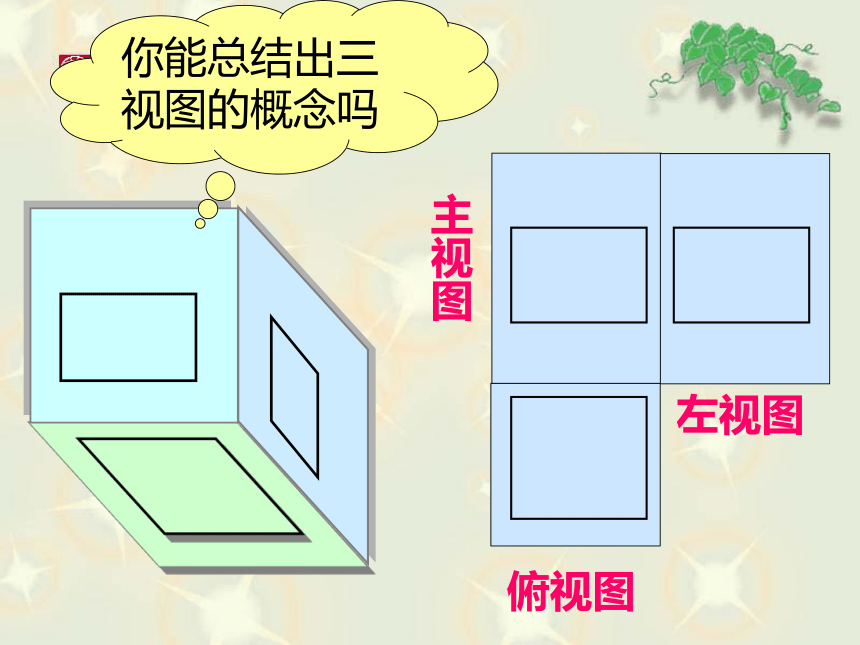

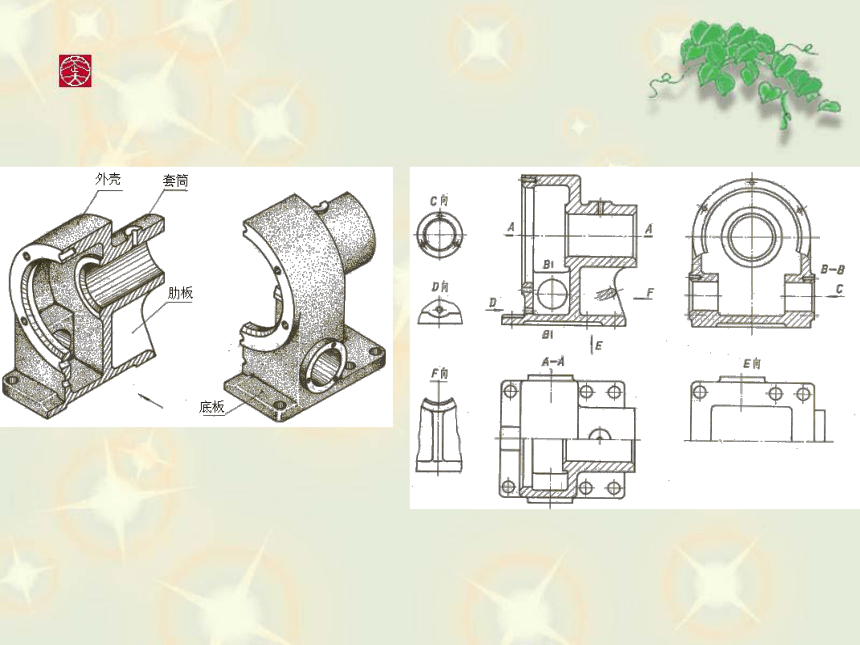

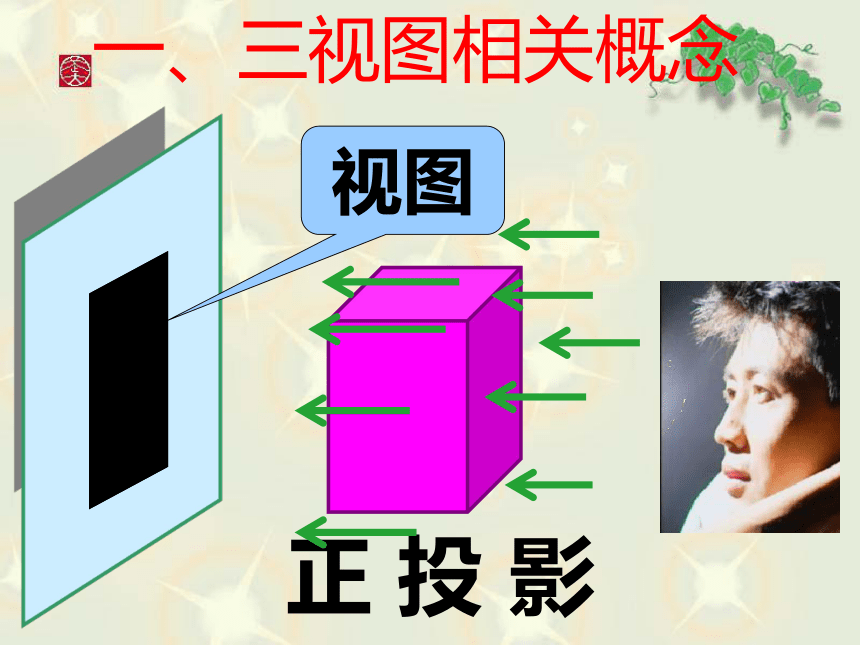

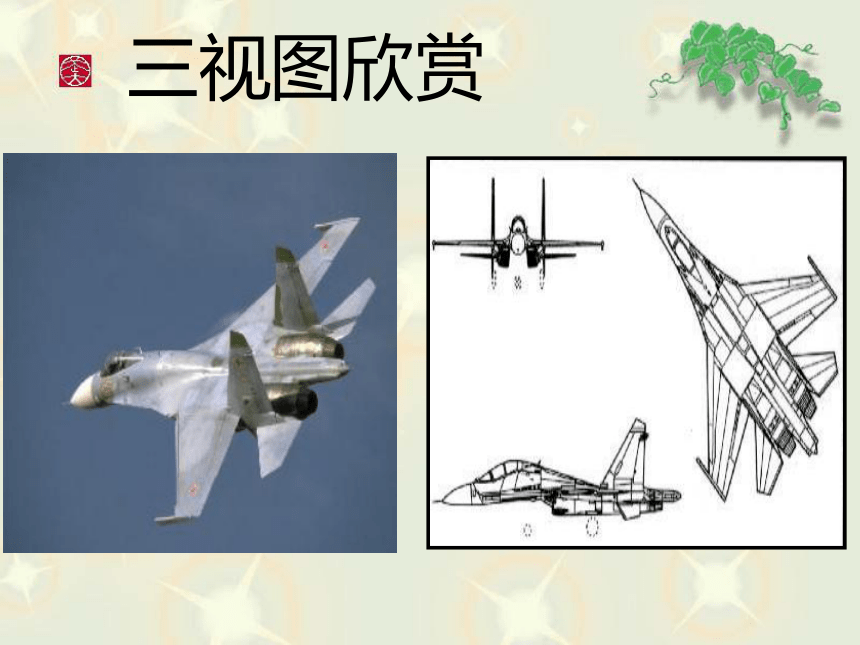

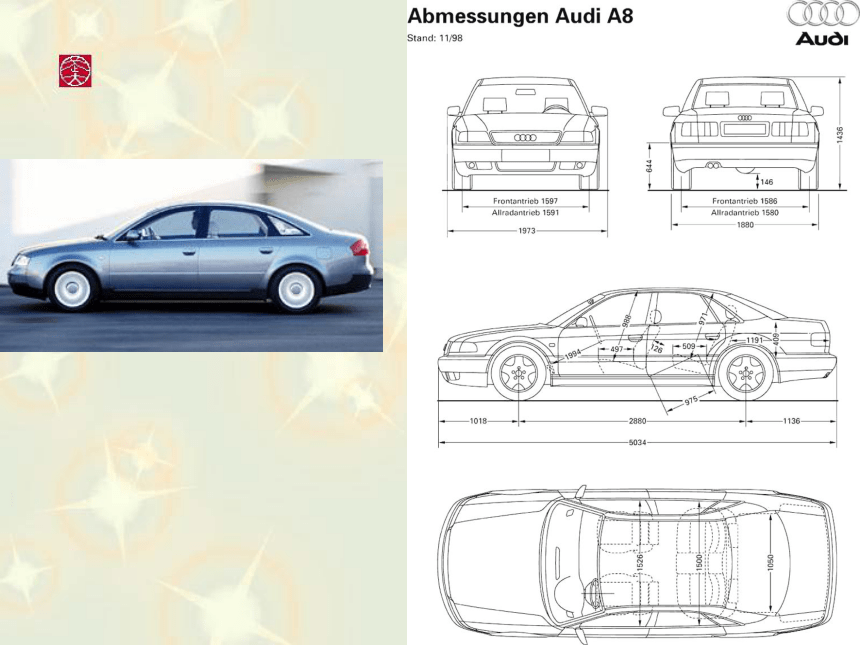

课件25张PPT。三视图三视图欣赏正 投 影一、三视图相关概念视图一、三视图相关概念直立投射面水平投射面侧立投射面主视图俯视图左视图你能总结出三视图的概念吗

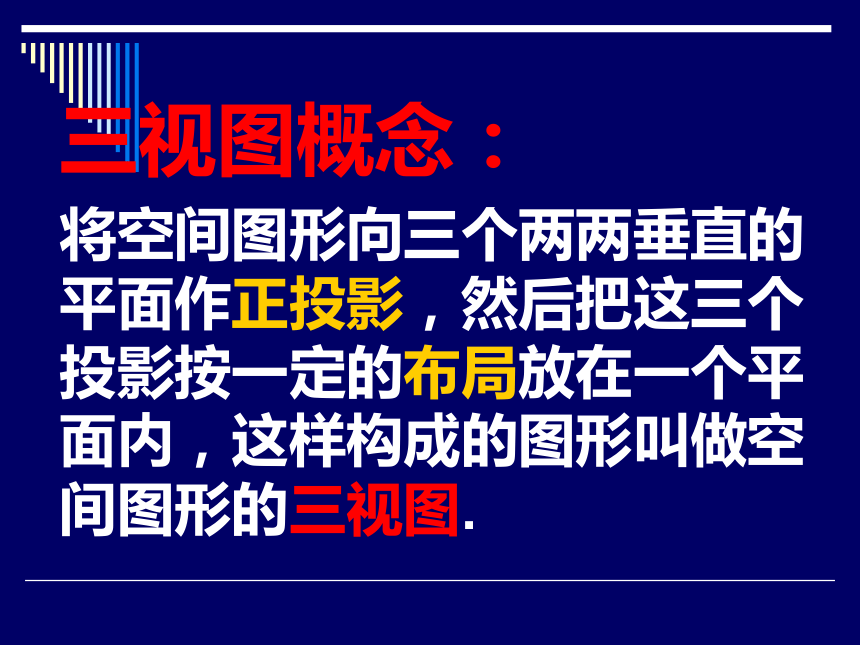

三视图概念：将空间图形向三个两两垂直的平面作正投影，然后把这三个投影按一定的布局放在一个平面内，这样构成的图形叫做空间图形的三视图.二、三视图的作图规则主—俯：长对正主—左：高平齐左—俯：宽相等错误三视图——长未对正错误三视图——高不平齐错误三视图——宽不相等旋转体的三视图应用练习旋转体的三视图请思考：把圆台倒过来三视图如何画？圆台旋转体的三视图注意：在视图中，被挡住的轮廓线画成虚线
旋转体的三视图有什么共性？反思：多面体的三视图正六棱柱三、三视图的作图步骤1.确定视图方向
2.画出能反映物体真实形状的一个视图　　　　　　 3.运用长对正、高平齐、宽相等的原 则画出其它视图4.检查,加深组合体的三视图810612巩固提高：巩固提高：根据三视图想
像物体的形状手电筒变式训练热水瓶变式训练变式训练四、课堂小结三视图的相关概念
三视图的作图规则
三视图的画法步骤
识别三视图所表示的空间几何体体会空间图形与平面图形的转化关系
体会多角度的观察问题的思想方法
