15.5.1用直尺和圆规作图.

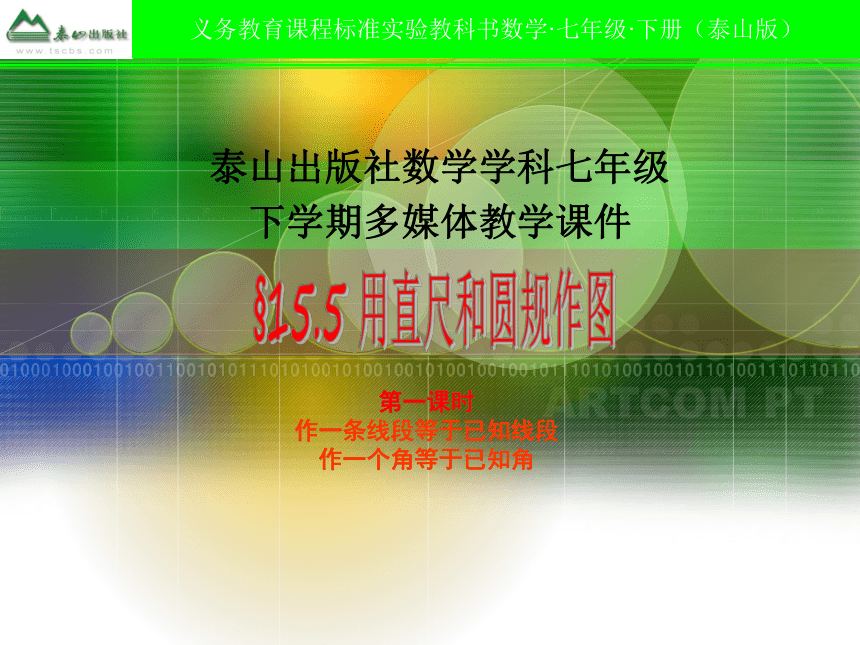

课件12张PPT。泰山出版社数学学科七年级
下学期多媒体教学课件 §15.5 用直尺和圆规作图第一课时
作一条线段等于已知线段
作一个角等于已知角

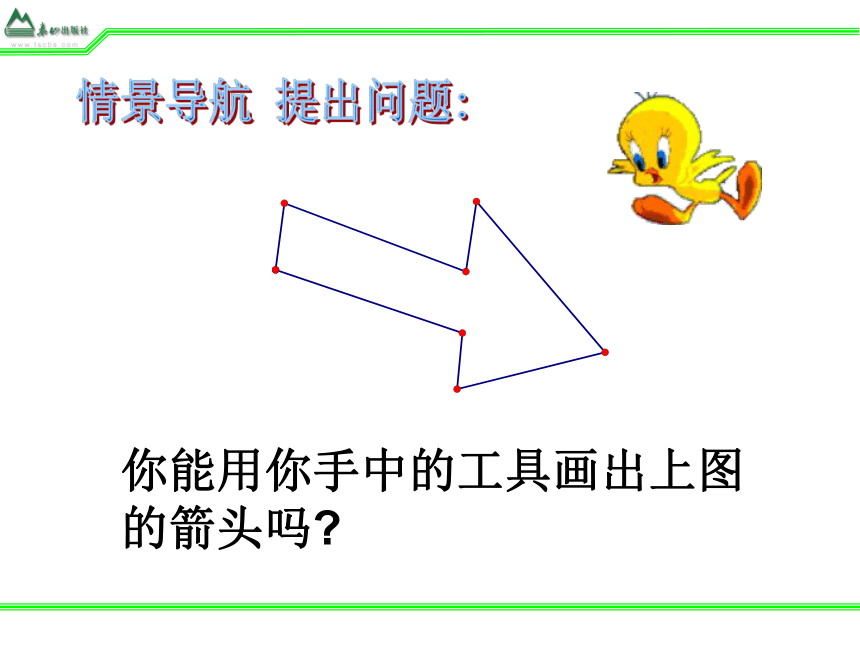

情景导航 提出问题:你能用你手中的工具画出上图的箭头吗?小组讨论:

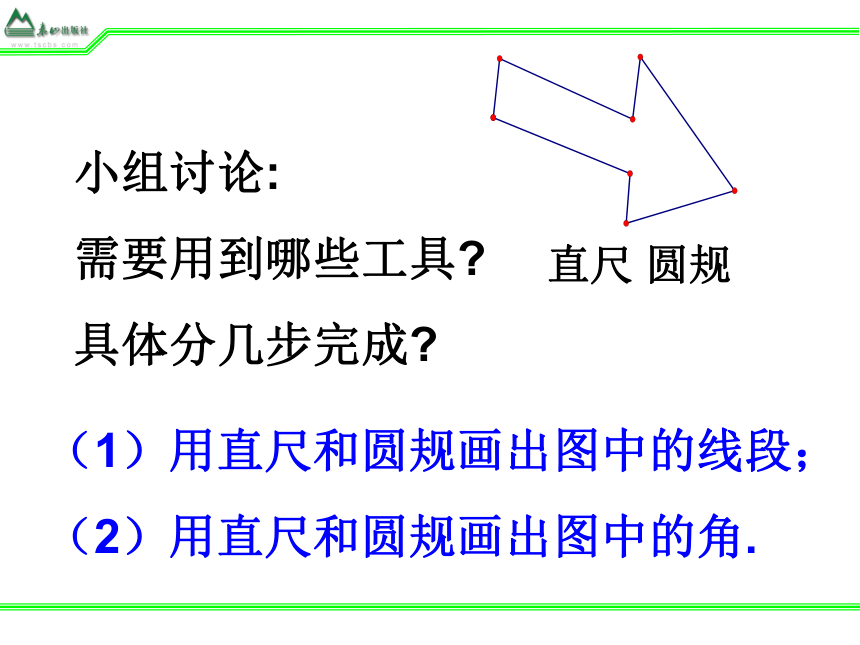

需要用到哪些工具?
具体分几步完成?（1）用直尺和圆规画出图中的线段；

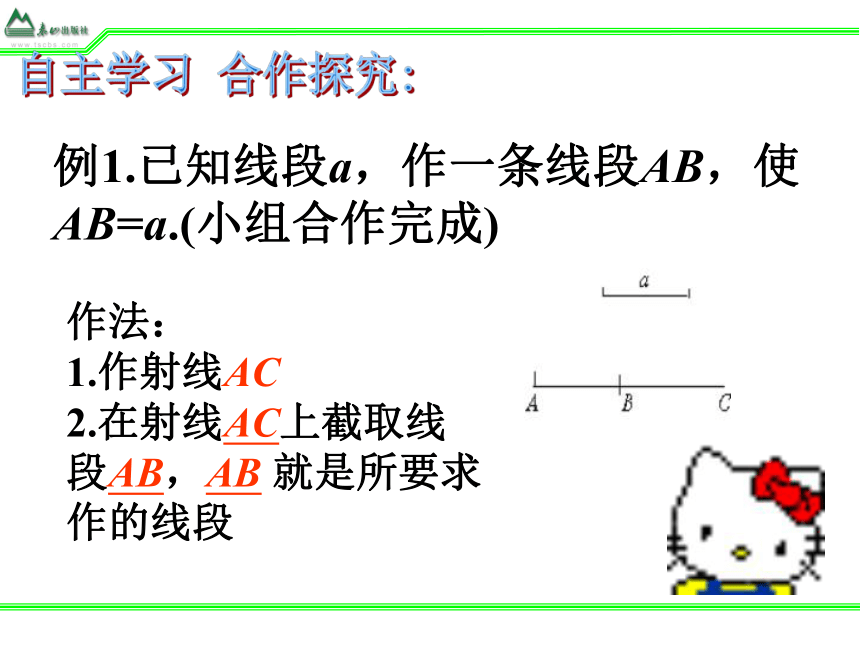

（2）用直尺和圆规画出图中的角.直尺 圆规自主学习 合作探究:例1.已知线段a，作一条线段AB，使AB=a.(小组合作完成) 作法：
1.作射线AC

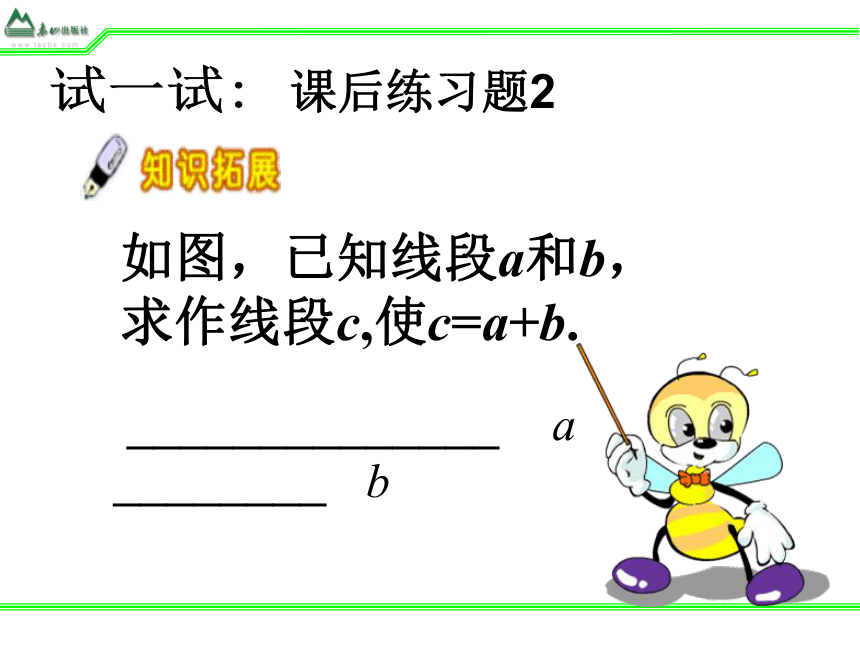

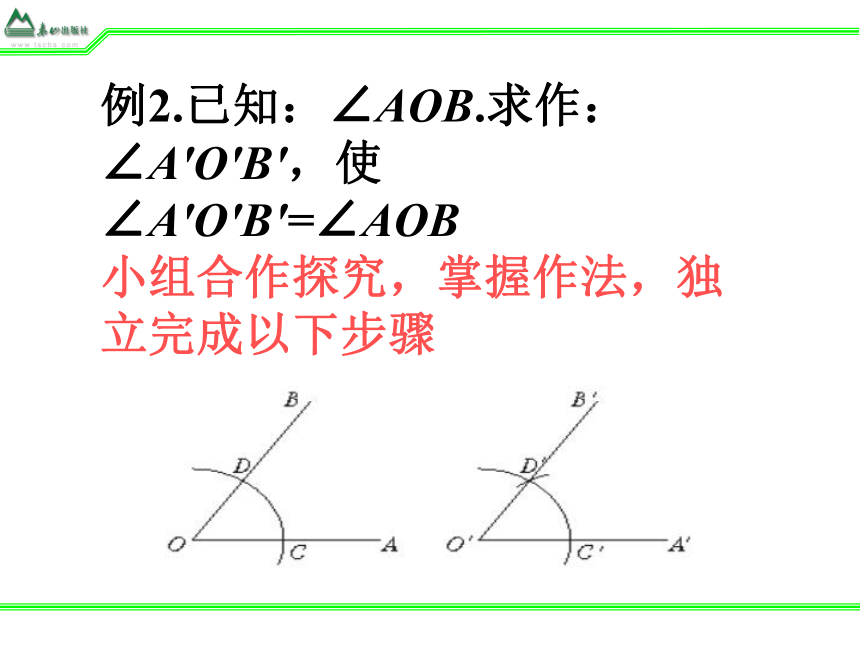

2.在射线AC上截取线段AB，AB 就是所要求作的线段试一试:课后练习题2如图，已知线段a和b，求作线段c,使c=a+b. ______________ a ________ b 例2.已知：∠AOB.求作：∠A′O′B′，使∠A′O′B′=∠AOB
小组合作探究，掌握作法，独立完成以下步骤作法：(1)作射线O′A′.
(2)以点 O 为圆心，以 OC 为半径
画弧，交OA于点C，交OB于点D.
(3)以点 O′为圆心，以 OC 长为半
径画弧，交O′A′于点C′.
(4)以点 O′ 为圆心，以 OC 长为半
径画弧，交前面的弧于点D′.
(5)过点D′作射线 O′B′.
∠A′O′B′就是所求作的角.说一说:根据上图小组内复述画一个角等于已知角的画法,看谁复述的既准确又简便!思考:∠A′O′B′=∠AOB吗?
如何验证?(小组交流)试一试:课后练习题1 已知,直线l和l外一点A,经过点A作 直线BC，使BC∥l.达标测试:1.已知：线段AB和CD，求作线
段a,使a=AB-CD.A___________________B C___________D2.已知：钝角∠ABC，
求作：∠A′B′C′，
使∠A′B′C′=∠ABC .A本节课你一定有很多收获,大家一起交流一下吧!!!
