4.1 圆的对称性（2）垂径定理的应用.

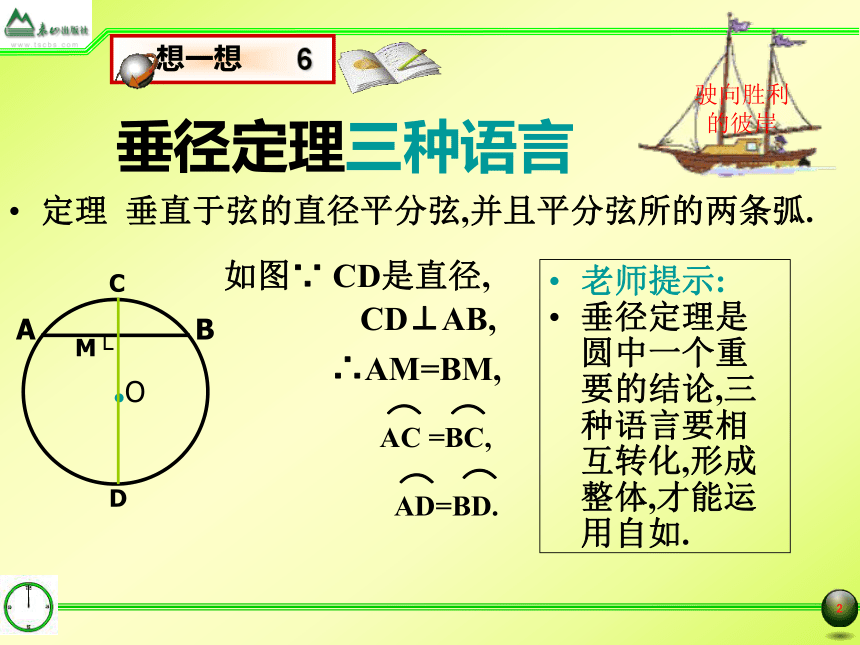

课件13张PPT。九年级数学(上)第四章： 对圆的进一步认识4.1圆的对称性-垂径定理应用垂径定理三种语言定理 垂直于弦的直径平分弦,并且平分弦所的两条弧.老师提示:

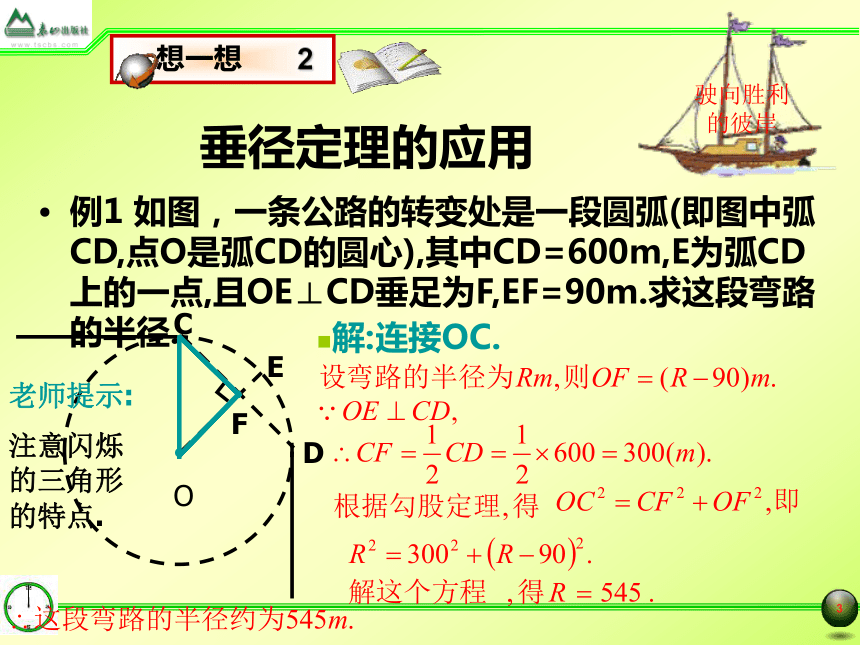

垂径定理是圆中一个重要的结论,三种语言要相互转化,形成整体,才能运用自如.驶向胜利的彼岸CD⊥AB,如图∵ CD是直径,∴AM=BM,垂径定理的应用例1 如图，一条公路的转变处是一段圆弧(即图中弧CD,点O是弧CD的圆心),其中CD=600m,E为弧CD上的一点,且OE⊥CD垂足为F,EF=90m.求这段弯路的半径.驶向胜利的彼岸解:连接OC.老师提示:

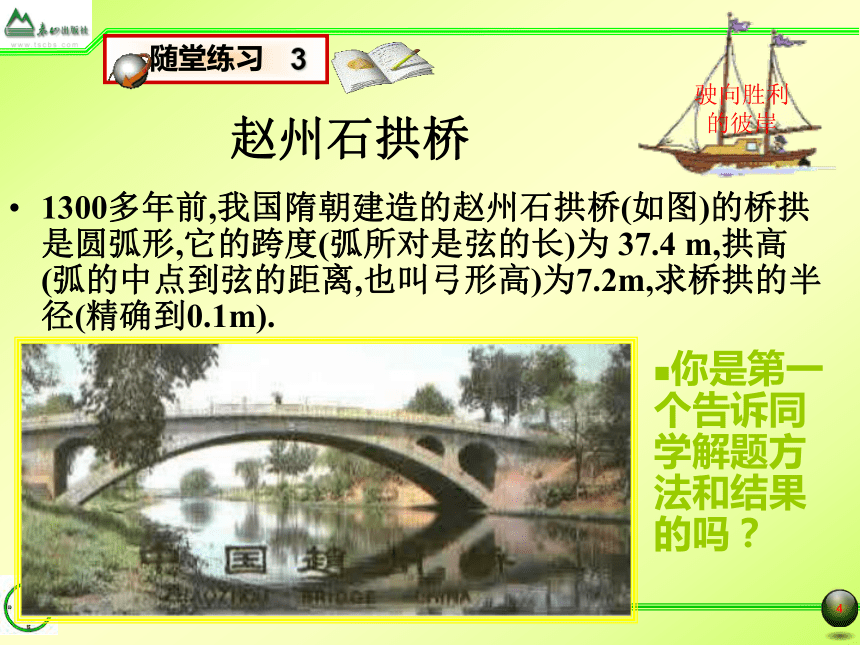

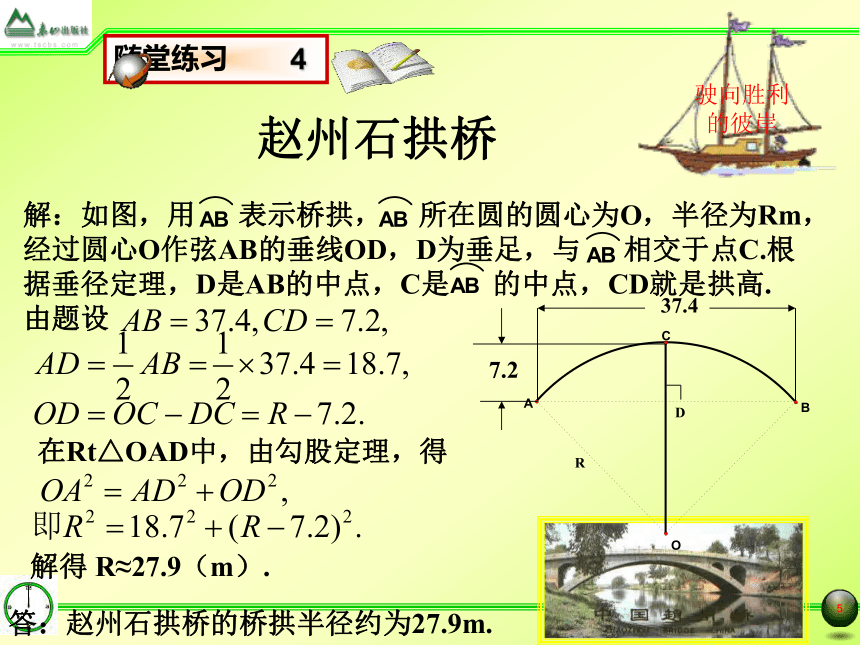

注意闪烁的三角形的特点.赵州石拱桥1300多年前,我国隋朝建造的赵州石拱桥(如图)的桥拱是圆弧形,它的跨度(弧所对是弦的长)为 37.4 m,拱高(弧的中点到弦的距离,也叫弓形高)为7.2m,求桥拱的半径(精确到0.1m).驶向胜利的彼岸你是第一个告诉同学解题方法和结果的吗？赵州石拱桥驶向胜利的彼岸解：如图，用 表示桥拱， 所在圆的圆心为O，半径为Rm，
经过圆心O作弦AB的垂线OD，D为垂足，与 相交于点C.根
据垂径定理，D是AB的中点，C是 的中点，CD就是拱高.

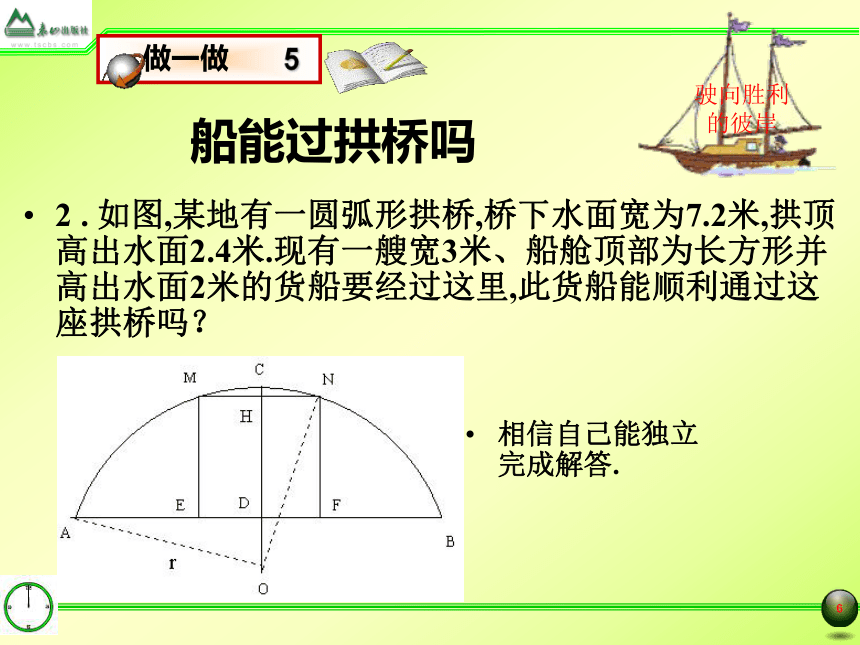

由题设在Rt△OAD中，由勾股定理，得解得 R≈27.9（m）.答：赵州石拱桥的桥拱半径约为27.9m.船能过拱桥吗2 . 如图,某地有一圆弧形拱桥,桥下水面宽为7.2米,拱顶高出水面2.4米.现有一艘宽3米、船舱顶部为长方形并高出水面2米的货船要经过这里,此货船能顺利通过这座拱桥吗？相信自己能独立完成解答.驶向胜利的彼岸船能过拱桥吗解:如图,用 表示桥拱, 所在圆的圆心为O,半径为Rm,
经过圆心O作弦AB的垂线OD,D为垂足,与 相交于点C.根
据垂径定理,D是AB的中点,C是 的中点,CD就是拱高.
由题设得在Rt△OAD中，由勾股定理，得解得 R≈3.9（m）.在Rt△ONH中，由勾股定理，得∴此货船能顺利通过这座拱桥.垂径定理三角形在a,d,r,h中，已知其中任意两个量,可以求出其它两个量.⑴d + h = r⑵已知：如图，直径CD⊥AB，垂足为E .
⑴若半径R = 2 ，AB = , 求OE、DE 的长.
⑵若半径R = 2 ，OE = 1 ，求AB、DE 的长.
⑶由⑴ 、⑵两题的启发，你还能编出什么其他问题？垂径定理的应用在直径为650mm的圆柱形油槽内装入一些油后，截面如图所示.若油面宽AB = 600mm，求油的最大深度. 驶向胜利的彼岸垂径定理的逆应用在直径为650mm的圆柱形油槽内装入一些油后，截面如图所示.若油面宽AB = 600mm，求油的最大深度. 驶向胜利的彼岸DC挑战自我1、要把实际问题转变成一个数学问题来解决.2、熟练地运用垂径定理及其推论、勾股定理，并用方程的思想来解决问题.驶向胜利的彼岸3、对于一个圆中的弦长a、圆心到弦的距离d、圆半径r、弓形高h，这四个量中，只要已知其中任意两个量，就可以求出另外两个量，如图有：⑴d + h = r⑵挑战自我 习题4.1 3-4题祝你成功!驶向胜利的彼岸结束寄语形成天才的决定因素应该是勤奋.再见
