（新人教a版必修2）数学：1.2.1《空间几何体的三视图》课件

课件26张PPT。1.2.1 空间几何体的三视图

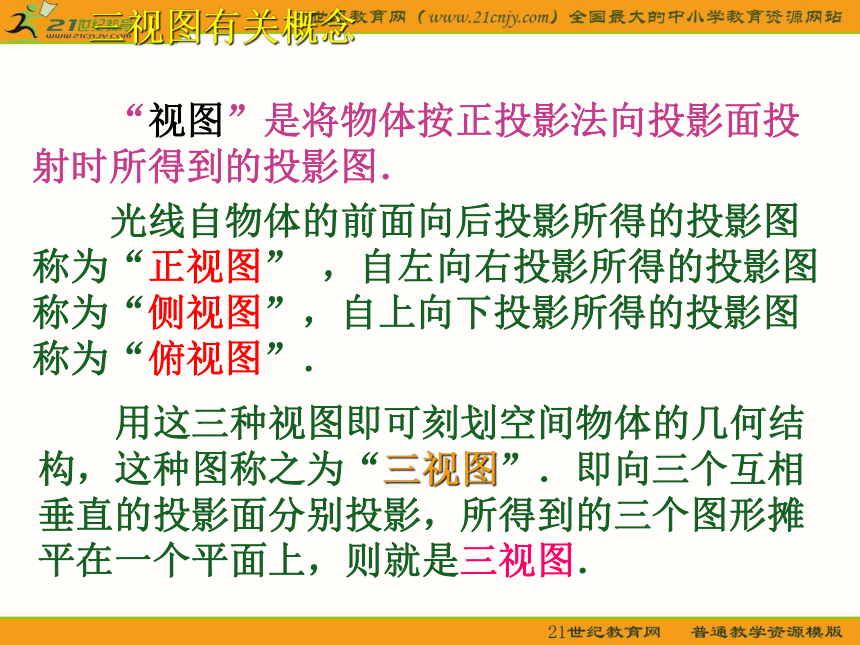

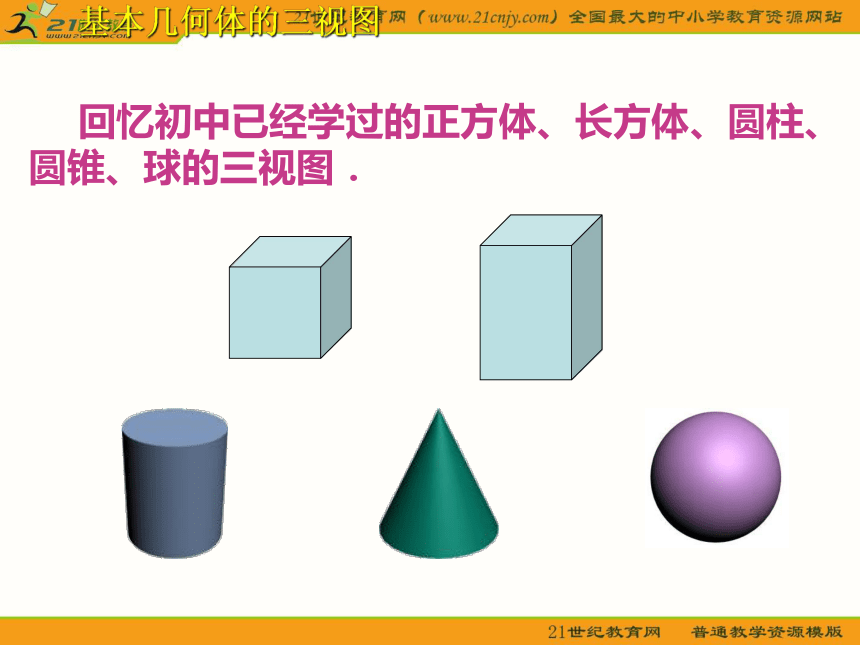

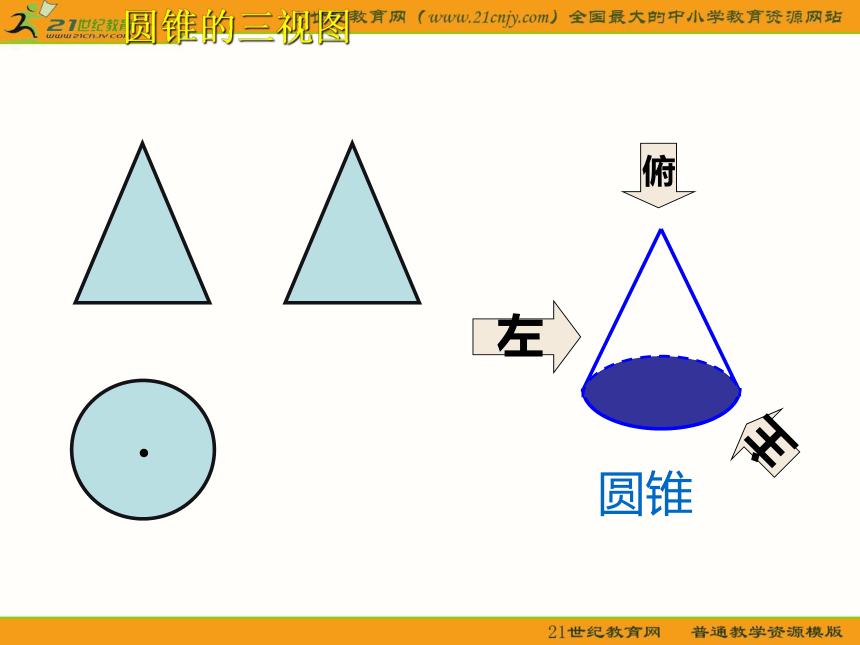

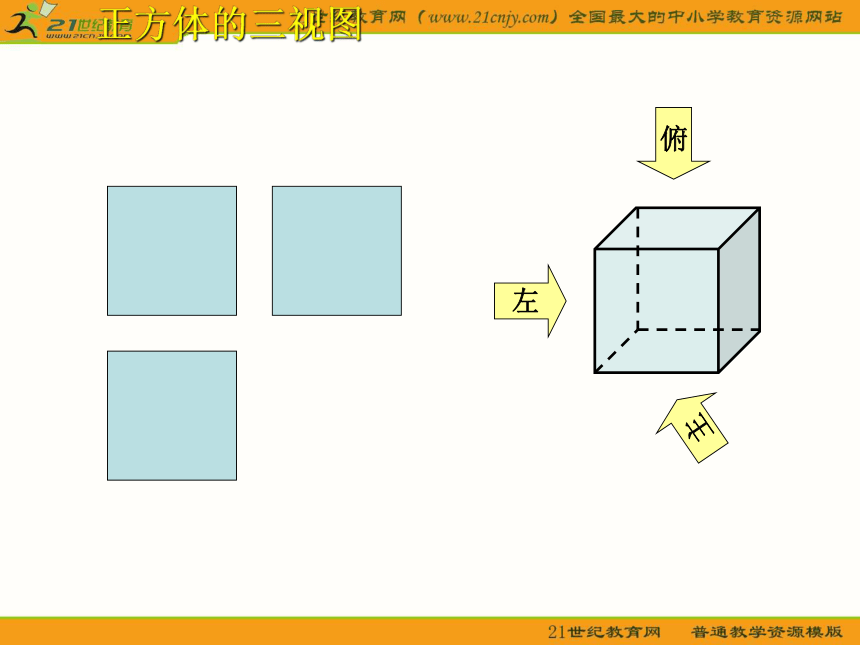

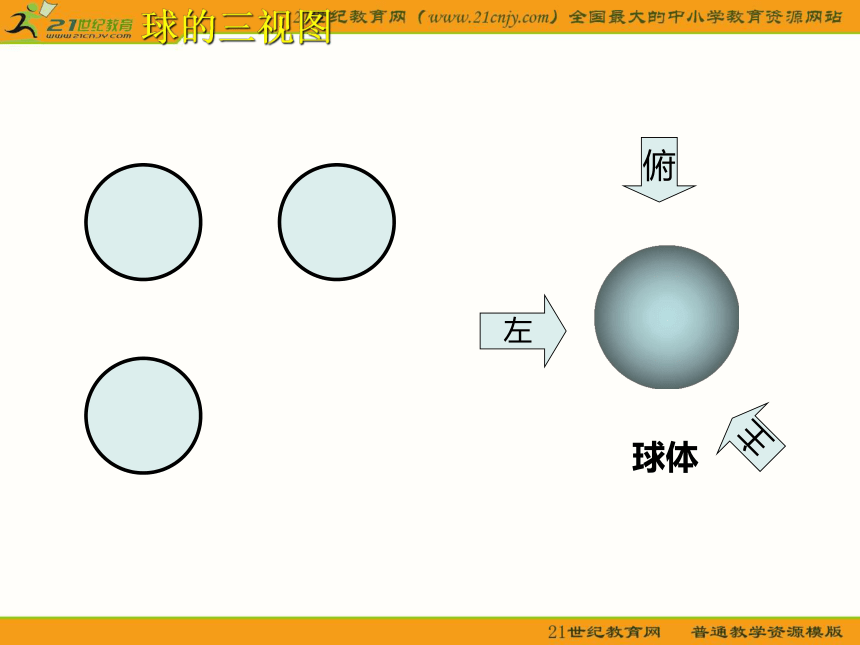

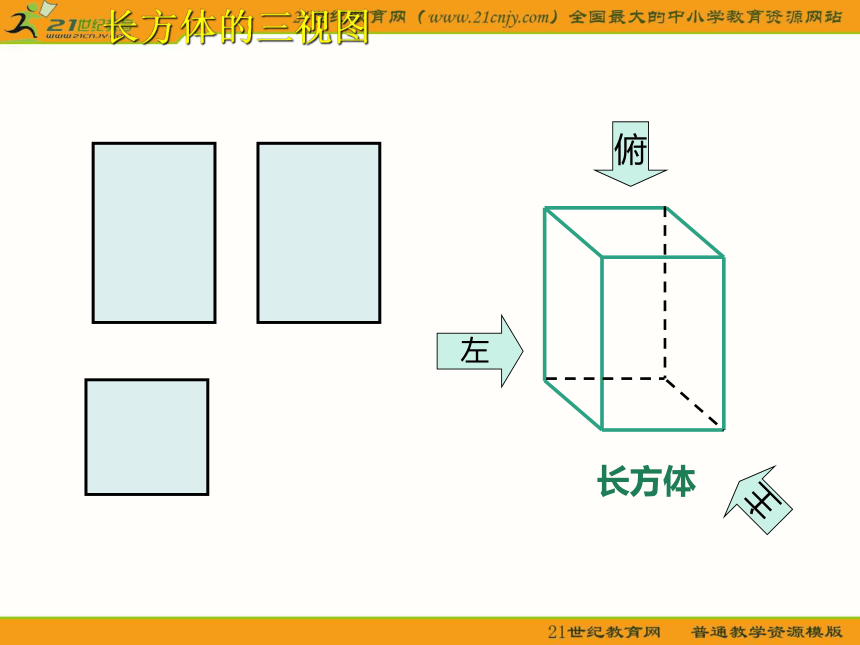

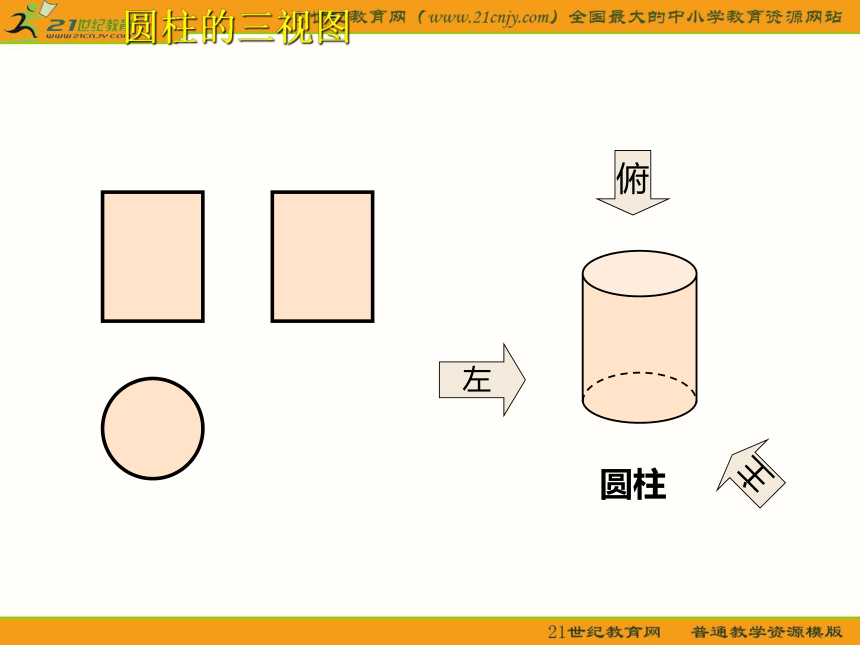

－基本几何体的三视图视图角度欣赏三视图基本几何体的三视图 回忆初中已经学过的正方体、长方体、圆柱、圆锥、球的三视图．正方体的三视图主左俯长方体长方体的三视图圆柱的三视图圆锥圆锥的三视图球的三视图 “视图”是将物体按正投影法向投影面投射时所得到的投影图． 光线自物体的前面向后投影所得的投影图称为“正视图” ，自左向右投影所得的投影图称为“侧视图”，自上向下投影所得的投影图称为“俯视图”． 用这三种视图即可刻划空间物体的几何结构，这种图称之为“三视图”．即向三个互相垂直的投影面分别投影，所得到的三个图形摊平在一个平面上，则就是三视图．三视图有关概念三视图的形成V正视图H俯视图W侧视图三视图的形成三视图的形成长对正高平齐宽相等三视图的特点 从前面正对着物体观察，画出主视图，主视图反映了物体的长和高及前后两个面的实形． 从上向下正对着物体观察，画出俯视图，布置在主视图的正下方，俯视图反映了物体的长和宽及上下两个面的实形．三视图表达的意义 从左向右正对着物体观察，画出左视图，布置在主视图的正右方，左视图反映了物体的宽和高及左右两个面的实形. 三视图能反映物体真实的形状和长、宽、高.基本几何体三视图 上一节学习的棱柱、棱锥、棱台以及圆台的三视图是怎样的？棱柱的三视图棱锥的三视图棱锥的三视图棱台的三视图圆台的三视图圆台的三视图 下面是一些立体图形的三视图，请根据视图说出立体图形的名称: 四棱柱由三视图想象几何体 下面是一些立体图形的三视图，请根据视图说出立体图形的名称: 圆锥由三视图想象几何体四棱锥 一个几何体的三视图如下,你能说出它是什么立体图形吗? 由三视图想象几何体一个正方体各面分别标上A、B、C、D、E、F，甲、乙、丙三位同学从不同的方向观察正方体，结果如下图，则各面的字母分别是什么？知识结构欣赏三视图回忆学过的几何体的三视图三视图的有关概念其他基本几何体的三视图由三视图想象几何体
