投影与三视图

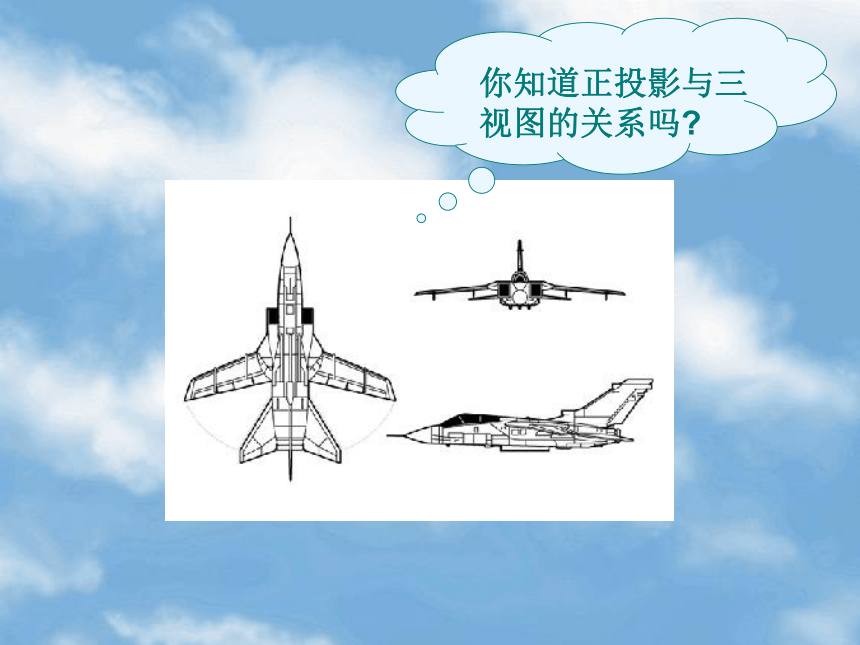

课件20张PPT。投影与三视图组图：德国空军“狂风”战斗机

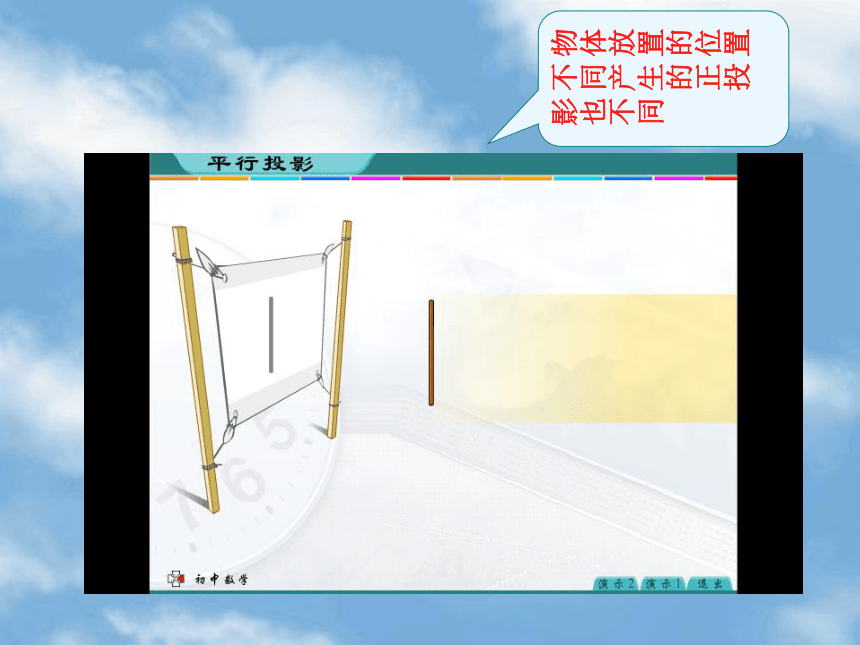

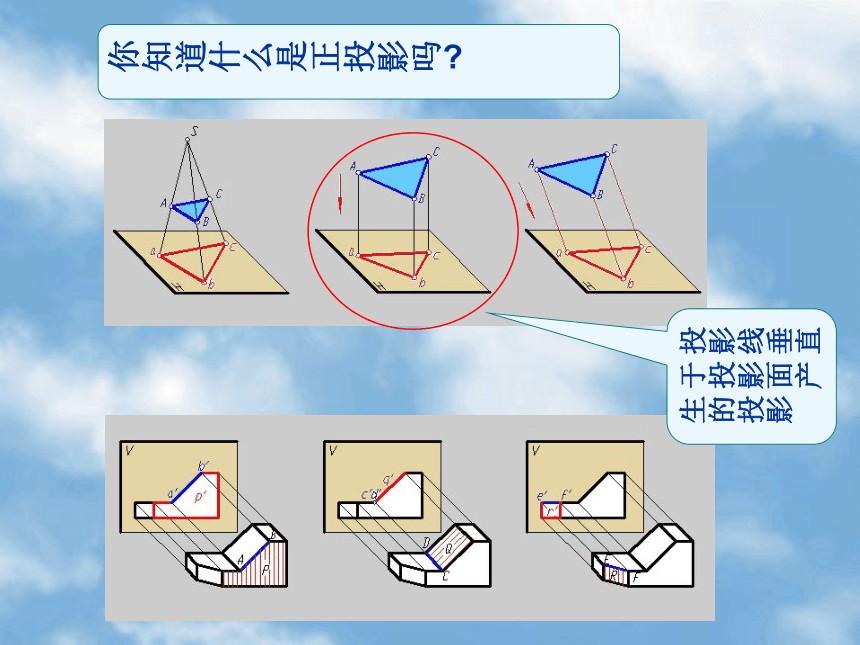

来源：新华网你知道什么是正投影吗?投影线垂直于投影面产生的投影物体放置的位置不同产生的正投影也不同三视图组图：德国空军“狂风”战斗机
来源：新华网F-22A“猛禽” ?英国“海鹞”舰载战斗机 F-117A“夜鹰”米格-29支点战斗机 组图：德国空军“狂风”战斗机
来源：新华网 中国歼-10战机 当我们从某一角度观察一个物体时，所看到的图象叫做物体的一个视图
组图：德国空军“狂风”战斗机
来源：新华网组图：德国空军“狂风”战斗机

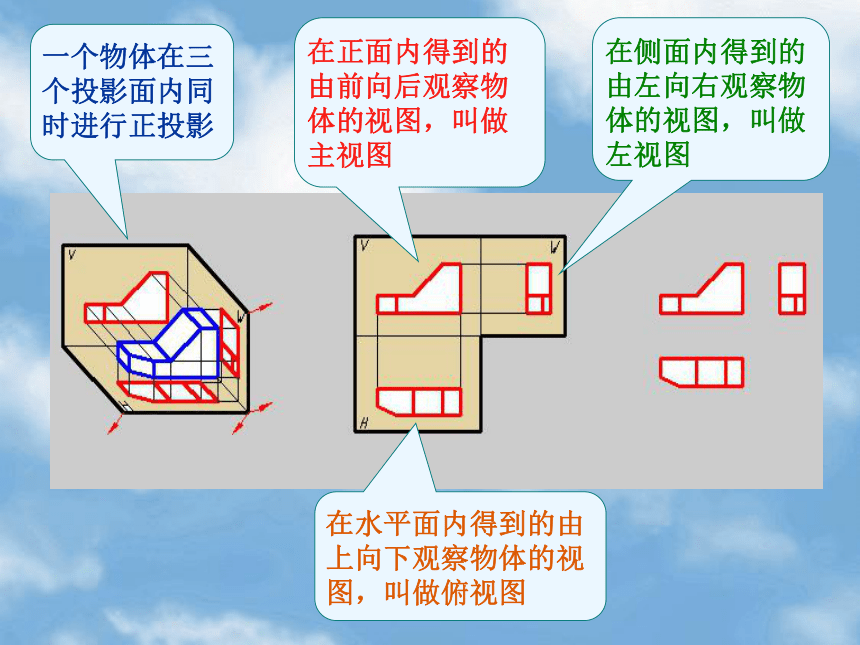

来源：新华网在正面内得到的由前向后观察物体的视图，叫做主视图一个物体在三个投影面内同时进行正投影在侧面内得到的由左向右观察物体的视图，叫做左视图在水平面内得到的由上向下观察物体的视图，叫做俯视图组图：德国空军“狂风”战斗机

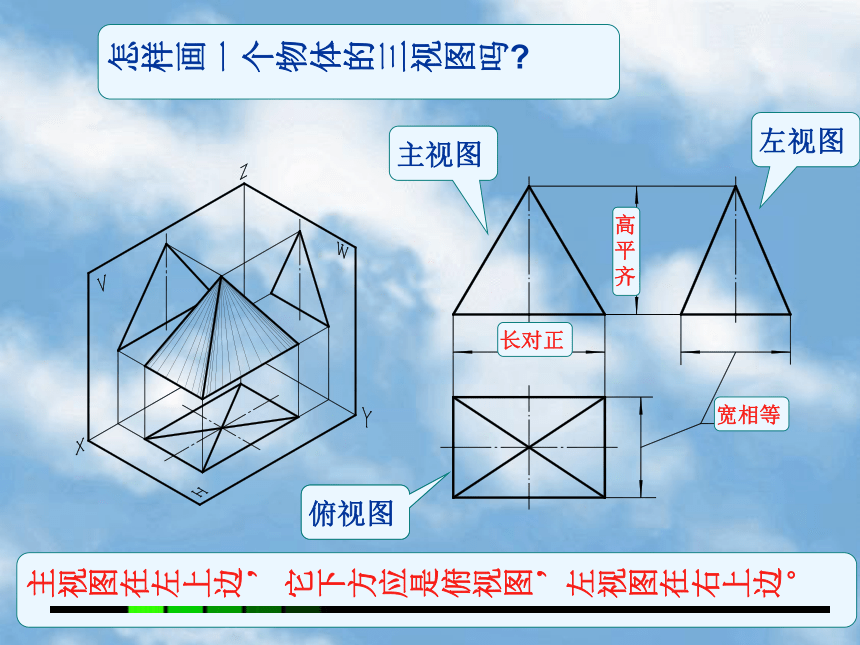

来源：新华网怎样画一个物体的三视图吗?俯视图左视图主视图在左上边， 它下方应是俯视图，左视图在右上边。主视图长对正高
平齐俯视图宽相等我们平时常见的几类图形的三视图都是些什么图形？怎样画一个合格的三视图呢?解：画下面几何体的三视图解：?
?
?
?

A B C D
有一实物如图，那么它的主视图（ ）练一练B如图，粗线表示嵌在玻璃正方体内的一根铁丝，请画出该正方体的三视图： 解：一个蒙古包如图所示,它上部的圆锥部分和下部的圆柱部分的高都是2m,底面直径为3m,请以1:200的比例画出它的三视图.解：由三视图想像出立体图形根据三视图说出立体图形的名称根据物体的三视图描述物体的形状练一练根据物体的三视图描述物体的形状
