（苏教版必修3）数学：1.2《程序框图的画法》课件

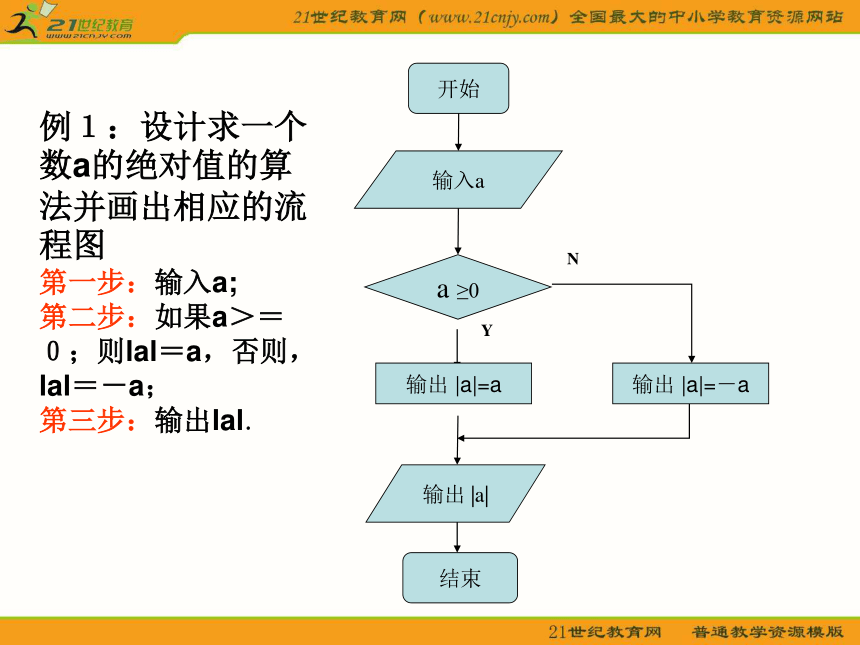

课件12张PPT。§1.1.2.3 程序框图的画法算法初步例１：设计求一个数a的绝对值的算法并画出相应的流程图
第一步：输入a;
第二步：如果a＞＝０；则lal＝a，否则，lal＝－a；
第三步：输出lal．

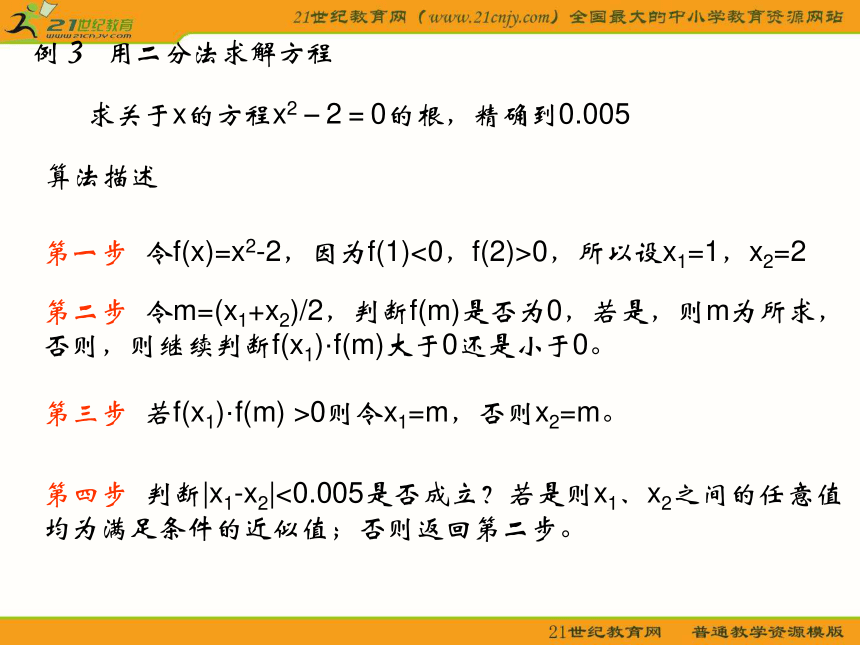

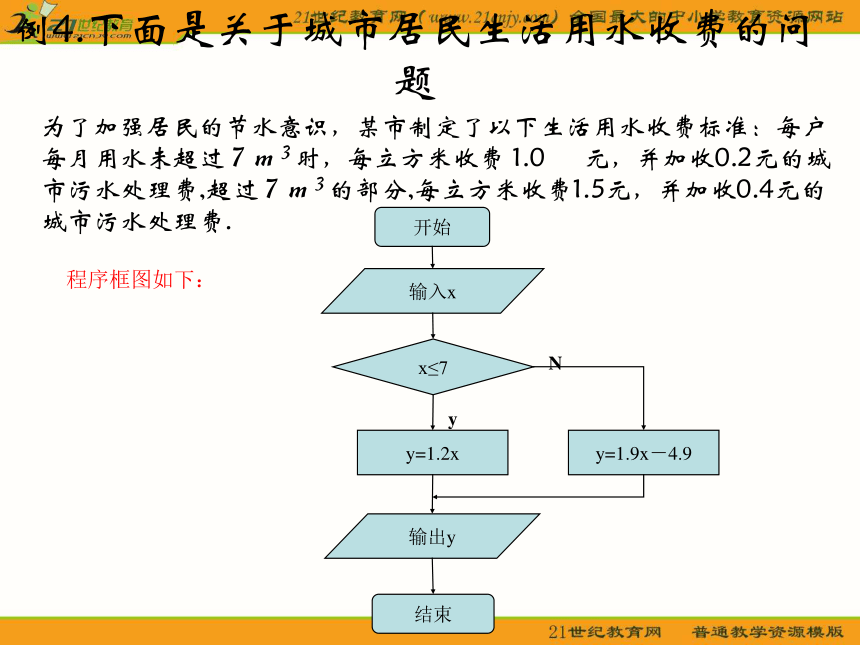

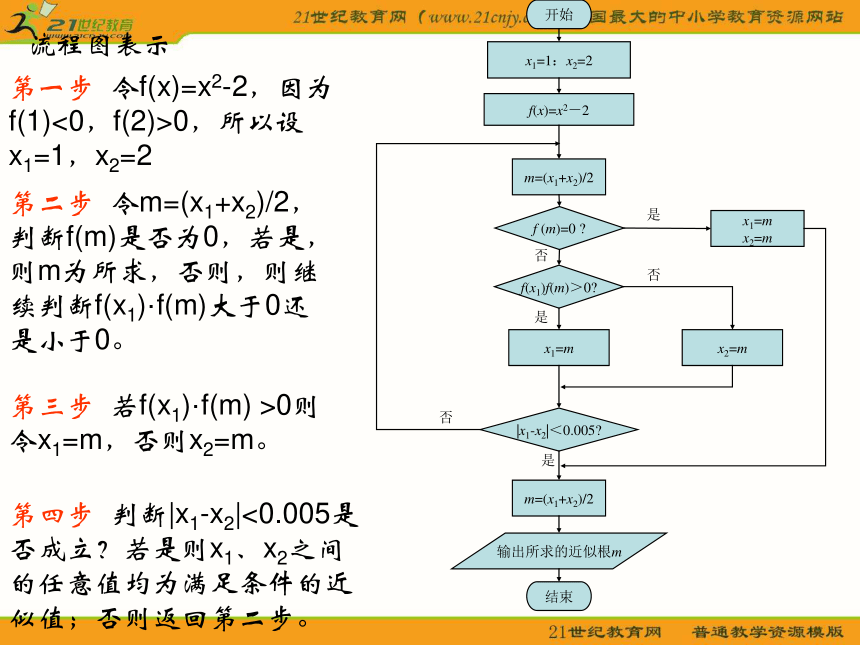

例２、 对任意正整数n,的值,并画出程序框图.开始输入一个正整数n输出S的值结束S=0i=1S=S+1/ii=i+1i≤nYN设计一个算法求 思考:将步骤A和步骤B交换位置，结果会怎样？能达到预期结果吗？为什么？要达到预期结果，还需要做怎样的修改？例３ 用二分法求解方程求关于x的方程x2－2＝0的根，精确到0.005算法描述第一步 令f(x)=x2-2，因为f(1)<0，f(2)>0，所以设x1=1，x2=2第二步 令m=(x1+x2)/2，判断f(m)是否为0，若是，则m为所求，否则，则继续判断f(x1)·f(m)大于0还是小于0。第三步 若f(x1)·f(m) >0则令x1=m，否则x2=m。第四步 判断|x1-x2|<0.005是否成立？若是则x1、x2之间的任意值均为满足条件的近似值；否则返回第二步。流程图表示例4.下面是关于城市居民生活用水收费的问题 为了加强居民的节水意识，某市制定了以下生活用水收费标准：每户每月用水未超过７ｍ３时，每立方米收费 1.0 元，并加收0.2元的城市污水处理费,超过７ｍ３的部分,每立方米收费1.5元，并加收0.4元的城市污水处理费.程序框图如下：例5设计一个算法求12＋22＋32＋...+992+1002的值，并画出程序框图。程序框图如下：例6：例7：YN例8：例9设计一个用有理指数幂逼近无理指数幂5　
　　的算法，并估计5　　的近似值，画出算法的程序框图。解：算法步骤如下：第一步：给定精确度d，令i=1；第二步：取出　　的到小数点后第i位的不足近似值，记为a; 取出　　的到小数点后第i位的过剩近似值，记为b；第三步：计算m=5b-5a；第四步：若m
