（新人教b版必修3）数学：1.1.3《算法的三种基本逻辑结构和框图表示》课件1
文档属性
| 名称 | （新人教b版必修3）数学：1.1.3《算法的三种基本逻辑结构和框图表示》课件1 |  | |
| 格式 | rar | ||
| 文件大小 | 76.0KB | ||
| 资源类型 | 教案 | ||
| 版本资源 | 人教新课标B版 | ||
| 科目 | 数学 | ||
| 更新时间 | 2010-09-14 08:41:00 | ||
图片预览
文档简介

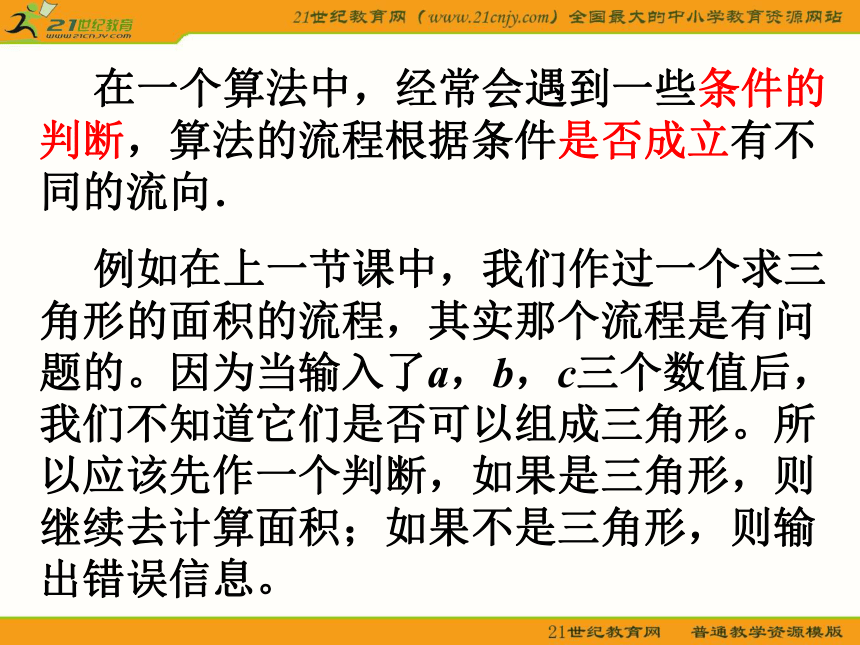

课件23张PPT。1.1.3算法的三种基本逻辑结构和框图表示(二) 在一个算法中，经常会遇到一些条件的判断，算法的流程根据条件是否成立有不同的流向．

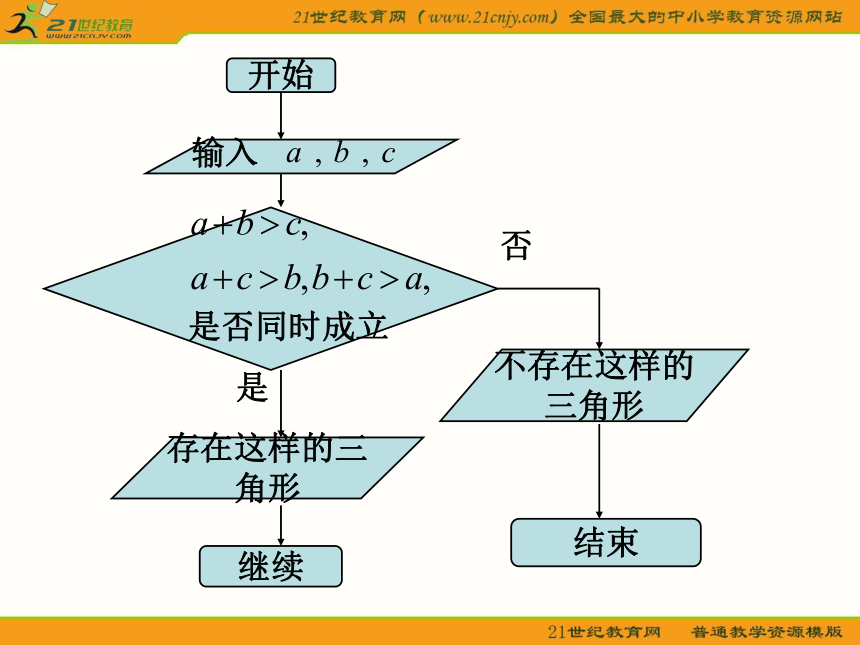

例如在上一节课中，我们作过一个求三角形的面积的流程，其实那个流程是有问题的。因为当输入了a，b，c三个数值后，我们不知道它们是否可以组成三角形。所以应该先作一个判断，如果是三角形，则继续去计算面积；如果不是三角形，则输出错误信息。开始存在这样的三
角形继续不存在这样的

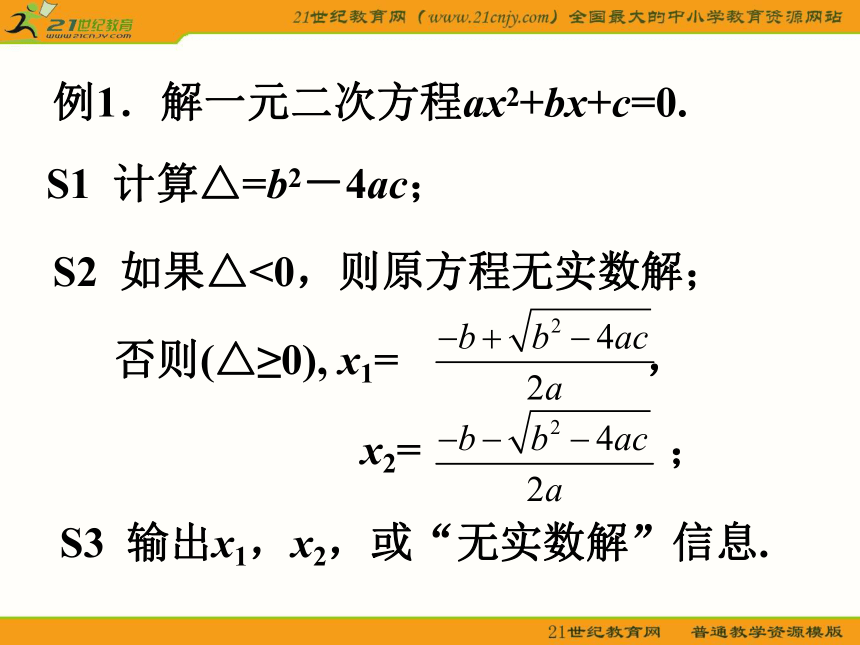

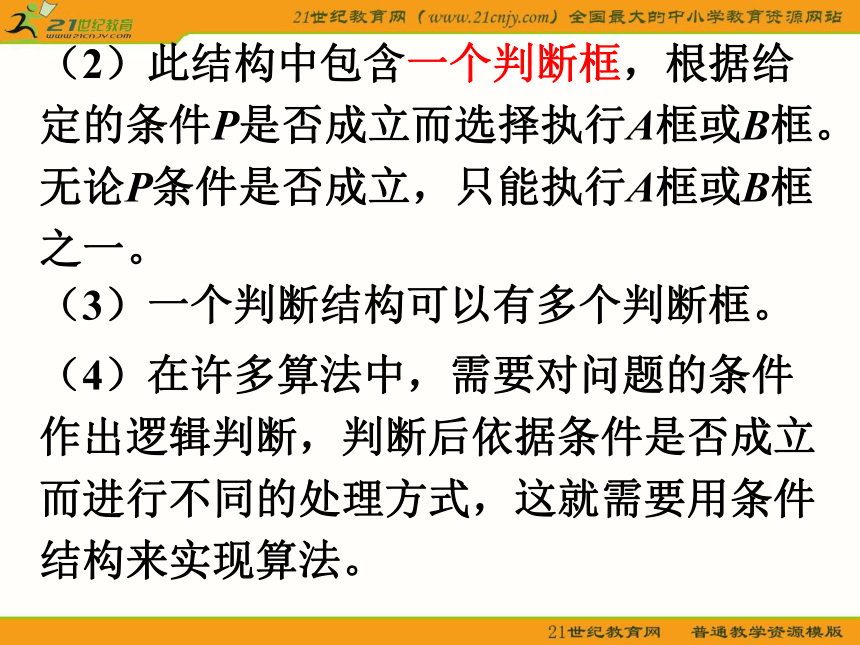

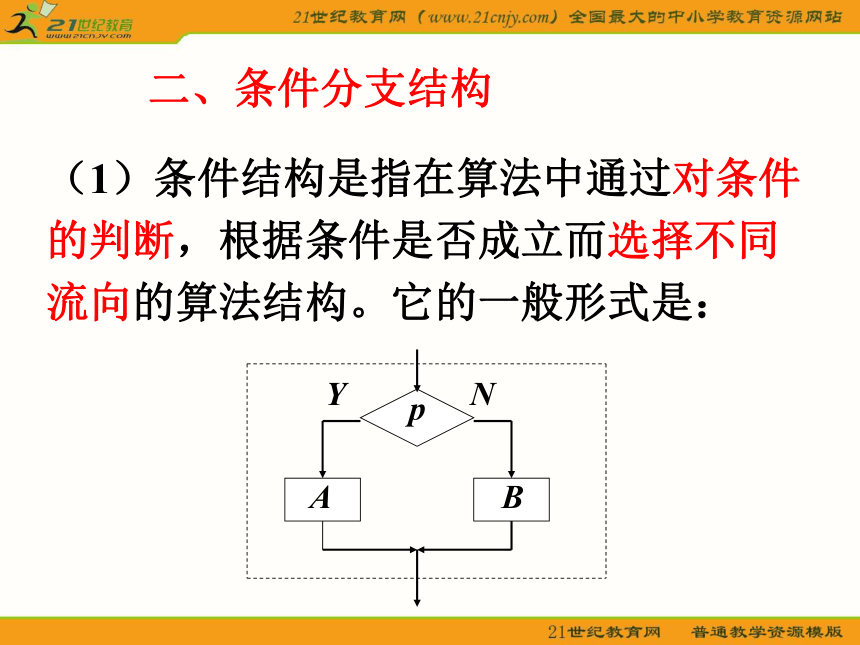

三角形是否结束二、条件分支结构（1）条件结构是指在算法中通过对条件的判断，根据条件是否成立而选择不同流向的算法结构。它的一般形式是：（2）此结构中包含一个判断框，根据给定的条件P是否成立而选择执行A框或B框。无论P条件是否成立，只能执行A框或B框之一。（3）一个判断结构可以有多个判断框。（4）在许多算法中，需要对问题的条件作出逻辑判断，判断后依据条件是否成立而进行不同的处理方式，这就需要用条件结构来实现算法。例1．解一元二次方程ax2+bx+c=0.S1 计算△=b2－4ac；S2 如果△<0，则原方程无实数解；S3 输出x1，x2，或“无实数解”信息.△=b2－4ac输出x1,x2△≥0?YN输出
“方程无实数解”输入a, b, c开始结束例2．设火车托运重量为P(kg)行李时，每千米的费用(单位：元)标准为
画出行李托运费用的程序框图。解：先输入托运的重量P和里程D，再分别用各自的条件下的计算公式来计算处理。 然后将结果与托运路程D相乘，最后输出托运行李的费用M。否是开始输入P、DP>30Y=0.3×30+0.5(P－30)Y=0.3PM=D×Y输出M结束 由此可见，在一个算法中，经常会遇到一些条件的判断，算法的流程根据条件是否成立有不同的流向，这种先根据条件作出判断，再决定执行哪一种操作的结构就是条件分支结构，条件分支结构又称为条件结构。在A或B两个框中可以有一个是空的，即不执行任何操作，如图也是条件结构的一种.例3. 求过两点P1(x1，y1)，P2(x2，y2)的直线的斜率，设计该问题的算法并画出程序框图。 解：由于当x1=x2时，过两点P1、P2的直线的斜率不存在，只有当x1≠x2时，才可根据斜率公式求出，故可设计如下的算法和程序框图. S1 输入x1，y1，x2，y2；
S2 如果x1=x2，输出“ 斜率不存在”；S3 输出k.例4、设计求一个数x的绝对值的算法，并画出相应的程序框图。解：算法如下：
S1：输入x；
S2：如果x≥0，则y＝x，
否则， y ＝－x；
S3：输出y 。结 束YN开始输入xx≥0？输出y y=xy=－x例5. 下面的流程图表示了一个什么样的算法？ 开始输入a，b，ca>b且a>cb>cYNYN输出a输出c输出b结束例6. 超市购物：
购物不足250元的，无折扣
购物满250元（含，下同），不足500元的，打九五折
购物满500元，不足1000元的，打九折
购物满1000元，打八五折
试画出此算法的流程图. 开始输入x结束输出xx<250x<500x<1000x=x*0.95x=x*0.9x=x*0.85是否是否是否算法课堂练习1.如果考生的成绩大于或等于60分，则输出“及格”，否则输出“不及格”，用流程图表示这一算法的过程。算法课堂练习2.下面的流程图表示了一个什么样的算法？ 所给流程图描述了求三个数a,b,c的最大数的算法。算法课堂练习3.写出解方程ax+b=0(a,b为常数)的算法，并画出流程图。 S1 输入a，b；S2 若a≠0，则x←-b/a,并输出x；解 算法如下：否则，如果b≠0，那么输出“无解”；否则，输出“解为全体实数”.算法课堂练习4.下边的程序框图（如图所示），能判断任意输入的数x的奇偶性，其中判断框内的条件是（ ）
A. m=0 B. x=0
C. x=1 D. m=15.选择结构不同于顺序结构的特征是含有（ ）
A．处理框
B．判断框
C．输入、输出框
D．起、止框AB老三课件库算法课堂练习6.设计计算13+33+53+…+993的算法程序，并画出相应的流程图。 算法如下: p=0; i =1;S1S2S3p=p +i 3;S4i =i+2;S5若i >99,则输出p,否则转S3.算法课堂小结1．选择结构的概念：
先根据条件作出判断，再决定执行哪一种操作的结构称为选择结构．
2．理解选择结构的逻辑以及框图的规范画法，选择结构主要用在判断、分类或分情况的问题解决中．
