（北师大版必修3）数学：2.1《顺序结构域选择结构1》课件

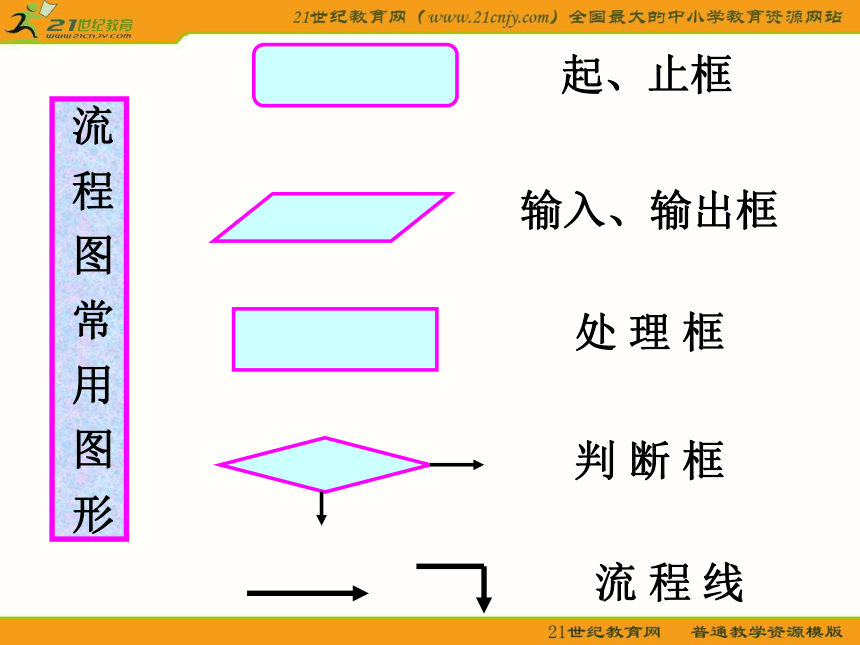

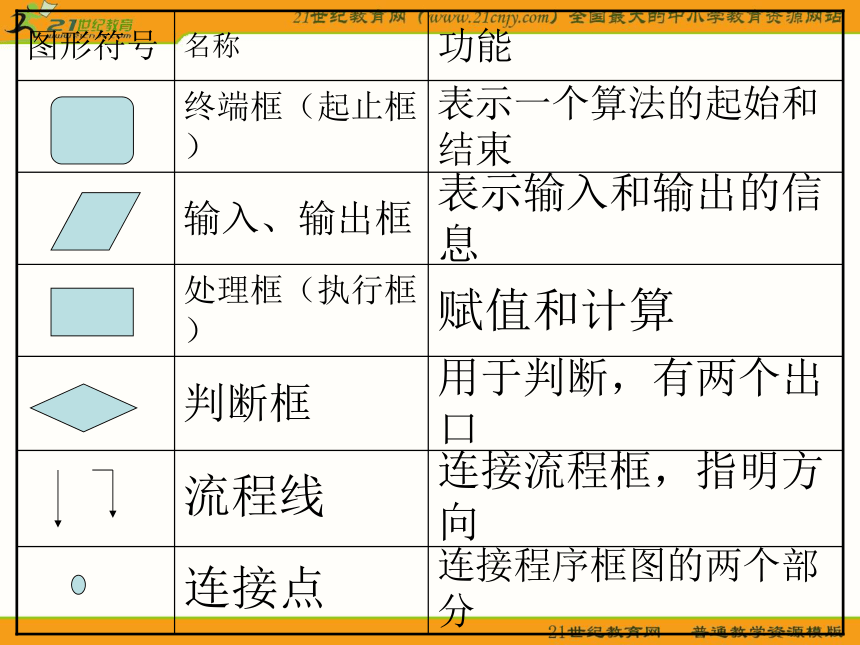

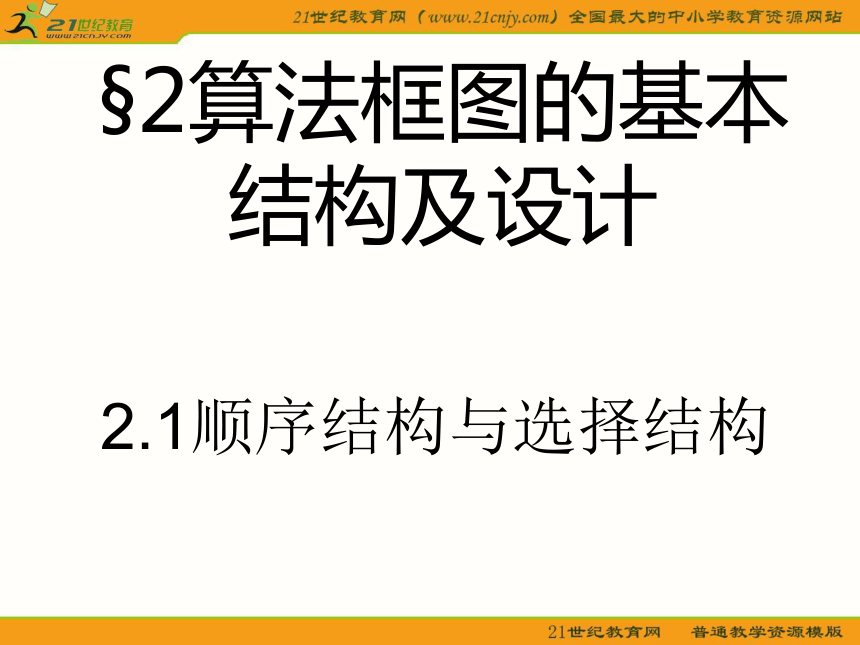

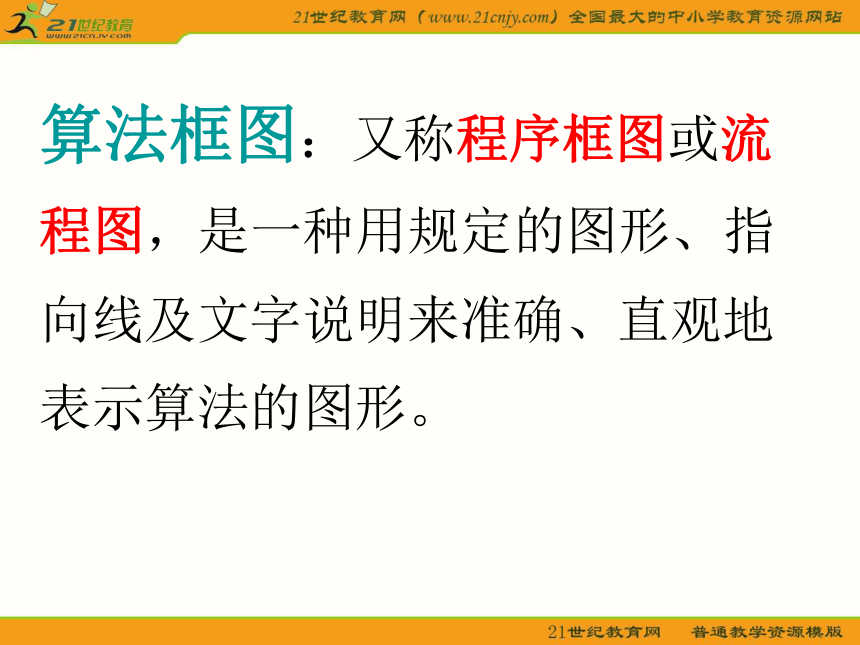

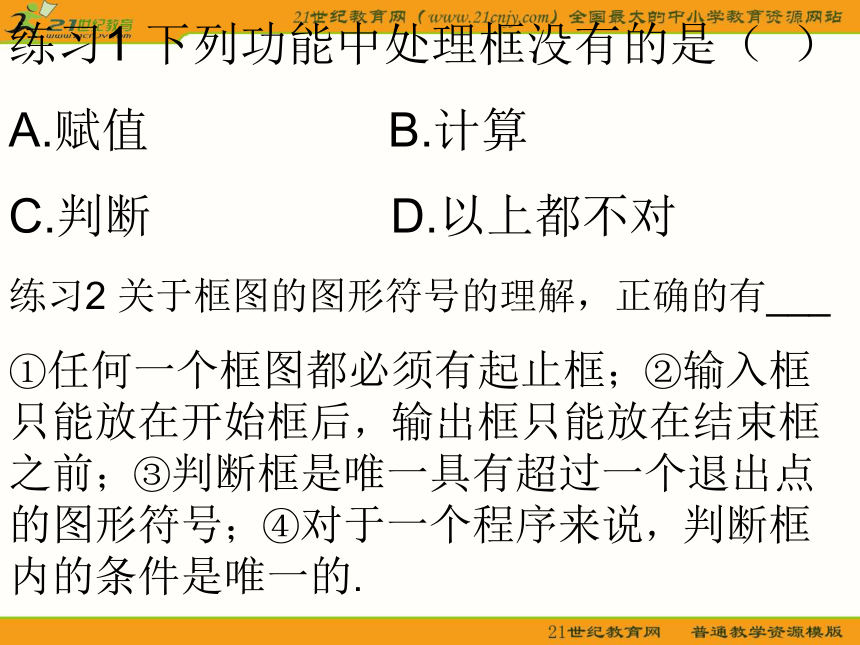

课件17张PPT。§2算法框图的基本结构及设计2.1顺序结构与选择结构算法框图：又称程序框图或流程图，是一种用规定的图形、指向线及文字说明来准确、直观地表示算法的图形。起、止框输入、输出框处 理 框判 断 框流 程 线流 程 图 常 用 图 形练习1 下列功能中处理框没有的是（ ）
A.赋值 B.计算
C.判断 D.以上都不对练习2 关于框图的图形符号的理解，正确的有___

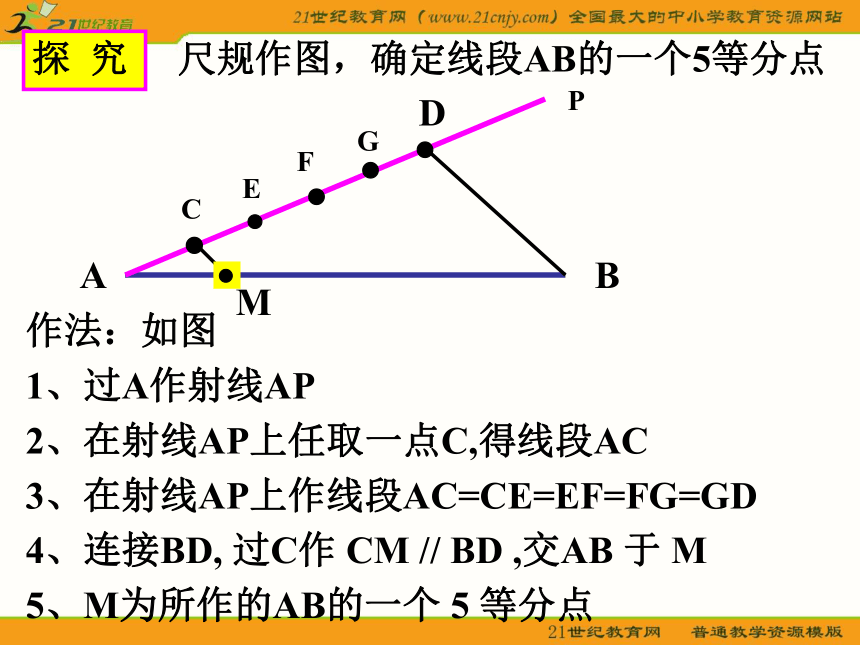

①任何一个框图都必须有起止框；②输入框只能放在开始框后，输出框只能放在结束框之前；③判断框是唯一具有超过一个退出点的图形符号；④对于一个程序来说，判断框内的条件是唯一的.探 究尺规作图，确定线段AB的一个5等分点ABGPFECDM作法：如图
1、过A作射线AP
2、在射线AP上任取一点C,得线段AC
3、在射线AP上作线段AC=CE=EF=FG=GD
4、连接BD, 过C作 CM // BD ,交AB 于 M

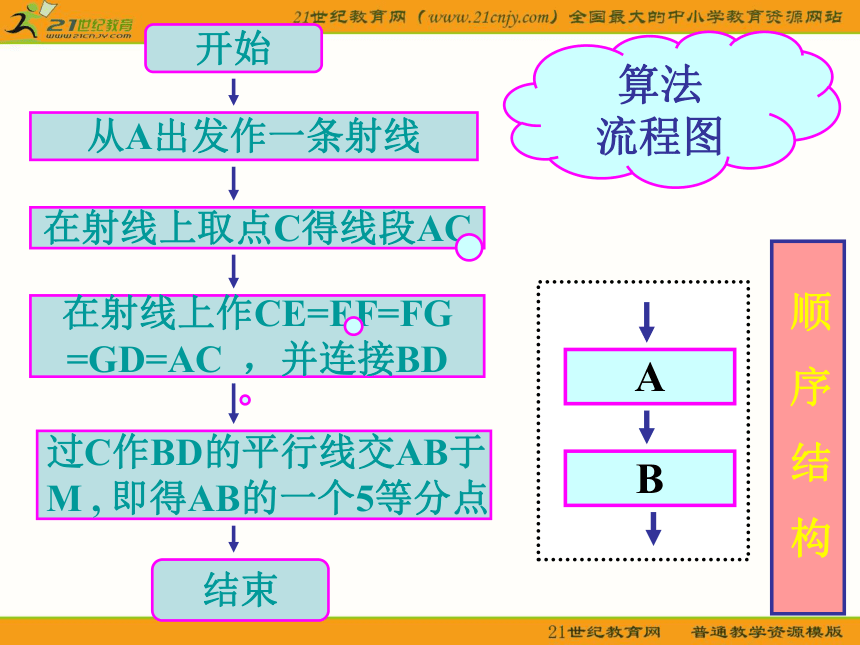

5、M为所作的AB的一个 5 等分点算法
流程图AB 顺 序 结 构例1 一个船工要送一匹狼、一只羊和一颗白菜过河.每次只能带一样，并且狼和羊不能单独在一起，山羊和白菜也不能单独在一起。应该如何渡河？ 例题2 任意给定一个实数x,设计一个算法,求x的绝对值,并画出程序框图.第一步,判断x是否大于0,若x>0,则x的绝对值等于x,令m=x;若x≤0,则执行第二步.第二步, x的绝对值等于－x,令m=－x;第三步,输出m.算法分析: 选 择 结 构顺序结构由若干个依次执行的处理步骤组成的逻辑结构。这是任何一个程序都离不开的基本结构。在一个算法中，经常会遇到一些条件的判断，算法的流程根据条件是否成立有不同的流向，这种算法结构称为条件结构。选择结构课堂练习：1.写出下列程序的运行结果.
（1）图（1）中，输出S=__
(2) 图(2)中，若R=8，则a=___2.下图的作用是判断输入数x的奇偶性，则②处应为____课后练习1两种解法对比作业：补充作业1：写出已知梯形的两底和高分别是a、b、h的值，求梯形的面积的算法框图。
