（苏教版选修1—2）数学：4.2结构图(ppt)

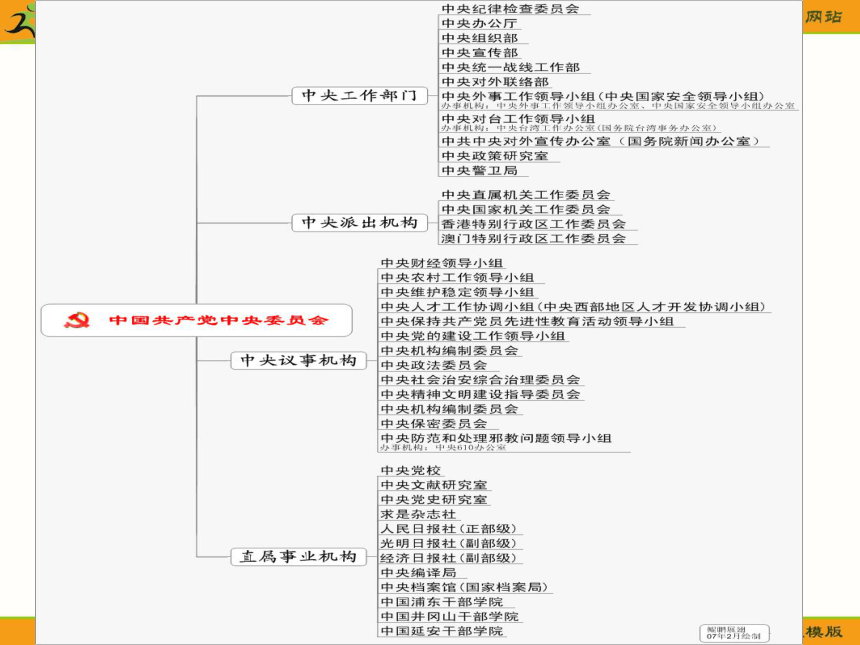

课件9张PPT。结构图问题：四种命题及其相互关系可用下面的框图表示：原命题否命题逆命题逆否命题互逆互逆互否互否上面的框图与流程图有什么不同？中央国家机构组织系统简表全国人民代表大会中华人民共和国主席全国人民代表大会
常务委员会最高人民
检察院最高人民
法院国务院各部委员会地方各级
人民检察院地方各级
人民法院中央军事
委员会产生下面的框图与流程图有什么不同？表示一系列活动相互作用、相互制约的顺序的
框图称为流程图.表示一个系统中各部分之间的组成结构的框图
叫做结构图.结构图与流程图有什么不同？例1.某公司的组织结构是：总经理之下设执行经理、人事经理和财务经理. 执行经理领导生产经理、工程经理、品质管理经理和物料经理. 生产经理领导线长，工程经理领导工程师，工程师管理技术员，物料经理领导计划员和仓库管理员.试画出这家公司的组织结构图.总经理执行经理人事经理财务经理生产经理工程经理品管经理物料经理线 长工 程 师技 术 员计划员仓库管理员试一试请你设计一个你所在班级的组织结构图.例2.写出《数学3(必修)》第２章统计的知识结构图.总体抽样分析估计简单随机抽样系统抽样分层抽样样本分布样本特征数相关系数总体分布总体特征数相关系数分析：本章主要内容：通过对样本的分析对总体作出估计，具体内容分三部分：“抽样”－－“分析”－－“估计”－－简单随机抽样、系统抽样和分层抽样；可从样本分布、样本特征数和相关关系三个角度分析；根据对样本的分析，推测或预估总体的特征.例3.小流域综合治理可以有三个措施：工程措施、生物措施和农业技术措施.其中，工程措施包括打坝建库、平整土地、修基本农田和引水灌溉，其功能是贮水拦沙、改善生产条件和合理利用水土；生物措施包括栽种乔木、灌木和草木，其功能是蓄水保土和发展多种经营；农业技术措施包括深耕改土、科学施肥、选育良种、地膜覆盖和轮作套种，其功能是蓄水保土、提高肥力和充分利用光和热.小流域综合治理工程措施生物措施农业技术措施打坝建库平整土地修基本农田引水灌溉栽种乔木栽种灌木栽种草木深耕改土科学施肥选育良种地膜覆盖轮作套种功 能功 能功 能贮水拦沙改善生产条件合理利用水土蓄水保土发展多种经营蓄水保土提高肥力充分利用光热
