高中数学课件 新人教版必修3：10程序框图的画法

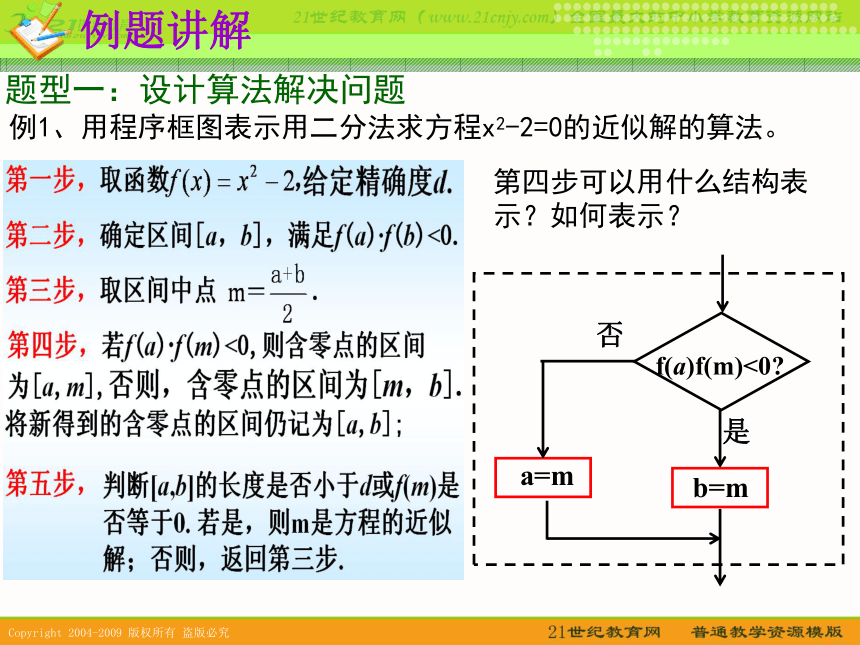

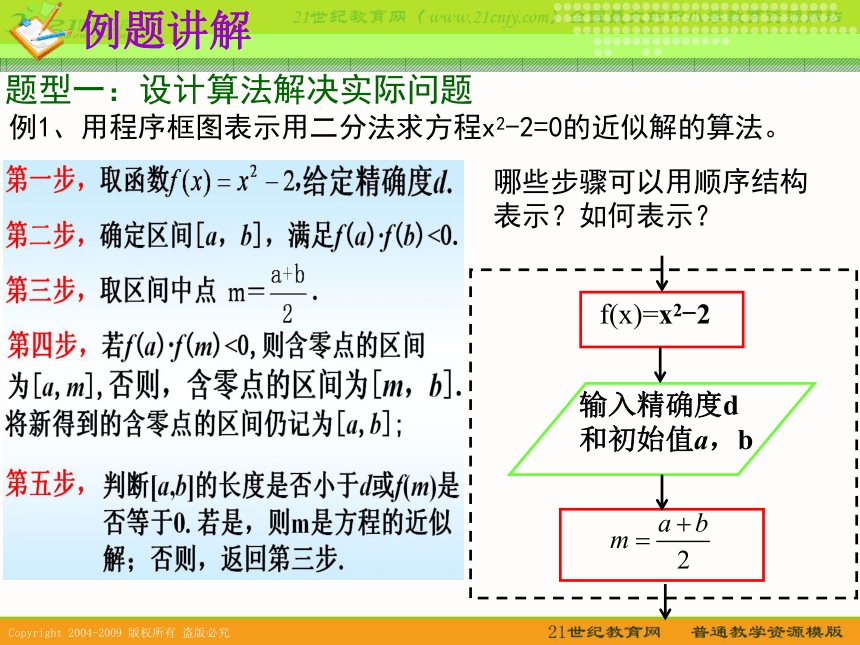

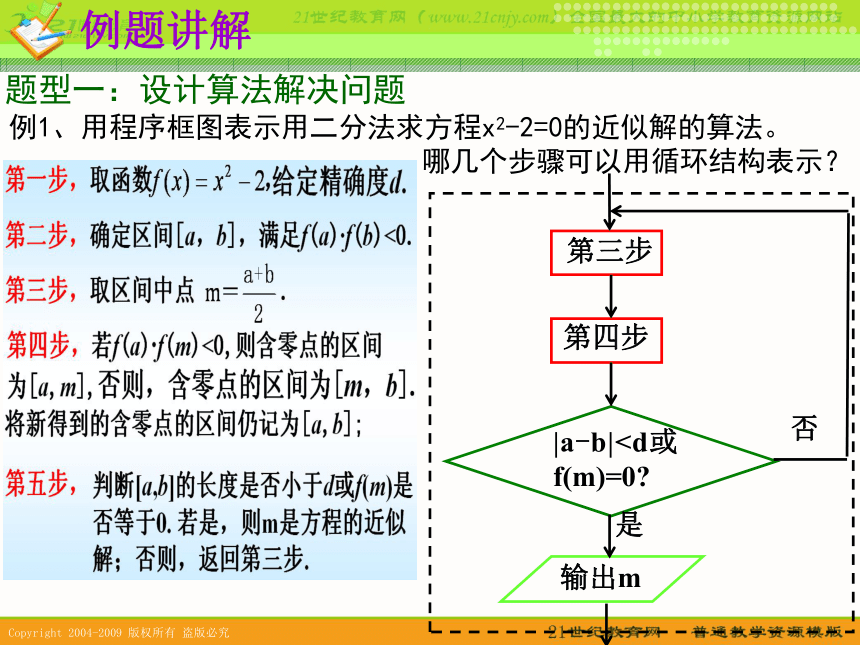

课件9张PPT。程序框图的画法题型一：设计算法解决实际问题例题讲解例1、用程序框图表示用二分法求方程x2-2=0的近似解的算法。哪些步骤可以用顺序结构表示？如何表示？题型一：设计算法解决问题例题讲解例1、用程序框图表示用二分法求方程x2-2=0的近似解的算法。第四步可以用什么结构表示？如何表示？题型一：设计算法解决问题例题讲解例1、用程序框图表示用二分法求方程x2-2=0的近似解的算法。哪几个步骤可以用循环结构表示？根据上述分析，画出表示整个算法的程序框图。例题讲解题型一：设计算法解决问题例1、用程序框图表示用二分法求方程x2-2=0的近似解的算法。题型二：程序框图的阅读与理解例题讲解求12-22+32-42+…+992-1002的值. 1、这个程序框图包含了哪些逻辑结构？ 2、循环结构属于哪种类型？ 3、循环体执行多少次？ 4、这个程序框图解决了什么实际问题？ 题型二：程序框图的阅读与理解例题讲解练习1：如右图，该程序图表示的算法的功能是什么？题型三：程序框图的补充例题讲解1、求1-1000内所有奇数的和。设计的算法框图如右，应该在空格位置填入什么条件？分析：空格位置是循环体部分，应考虑需要量重复执行的步骤是什么？以及步骤的执行顺序如何？应该填入：S=S+i
i=i+2题型三：程序框图的补充例题讲解2、求 的值。设计
的算法框图如右，应该在空格位置填入什么条件？分析：空格位置判断条件，应该考虑循环的终止条件是什么？应该填入：i>10
