视图

互助研学　精练高效

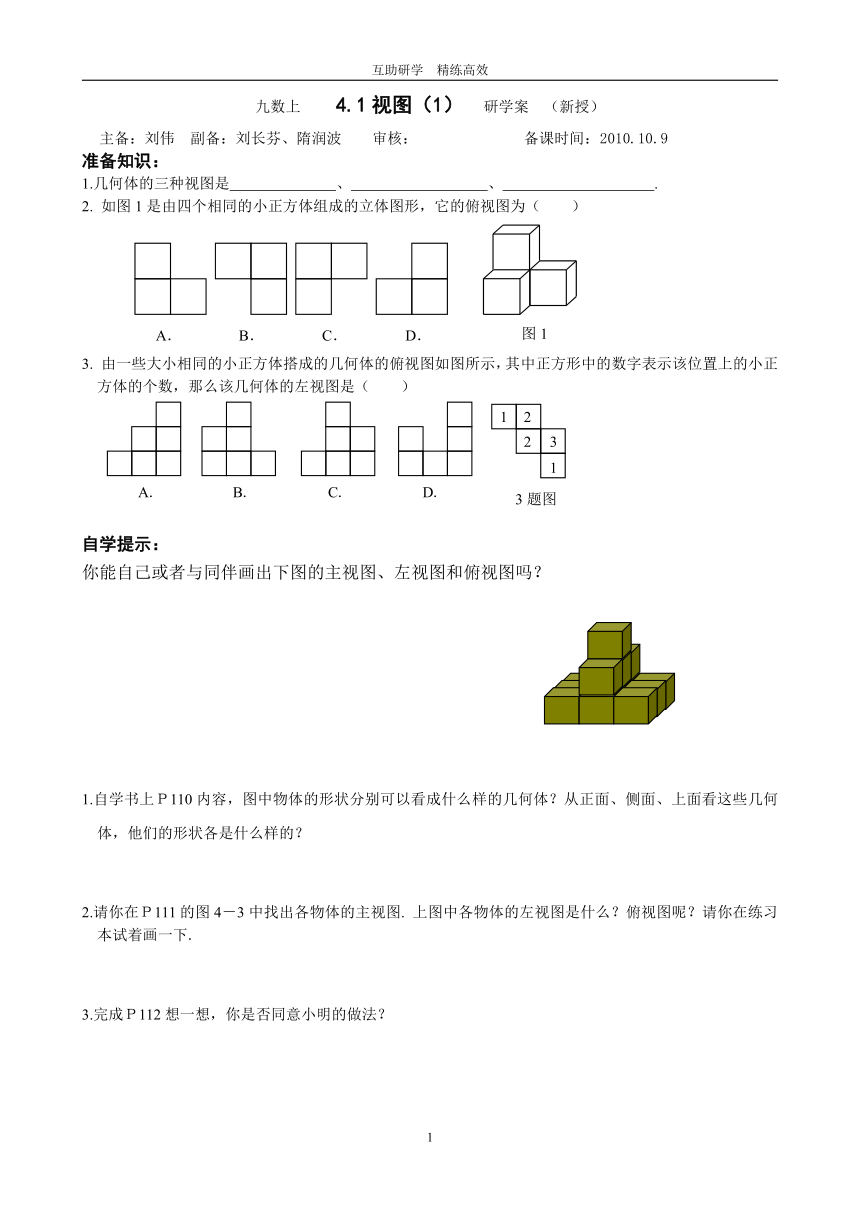

九数上　　4.1视图（1）　研学案　（新授）
　主备：刘伟　副备：刘长芬、隋润波　　审核：　　　　　　　备课时间：2010.10.9
准备知识：
1.几何体的三种视图是　　　　　　　、　　　　　　　　　、　　　　　　　　　　.
2. 如图1是由四个相同的小正方体组成的立体图形，它的俯视图为（ ）
3. 由一些大小相同的小正方体搭成的几何体的俯视图如图所示，其中正方形中的数字表示该位置上的小正方体的个数，那么该几何体的左视图是（ ）
自学提示：
你能自己或者与同伴画出下图的主视图、左视图和俯视图吗？
1.自学书上Ｐ110内容，图中物体的形状分别可以看成什么样的几何体？从正面、侧面、上面看这些几何体，他们的形状各是什么样的？
2.请你在Ｐ111的图4－3中找出各物体的主视图. 上图中各物体的左视图是什么？俯视图呢？请你在练习本试着画一下.
3.完成Ｐ112想一想，你是否同意小明的做法？

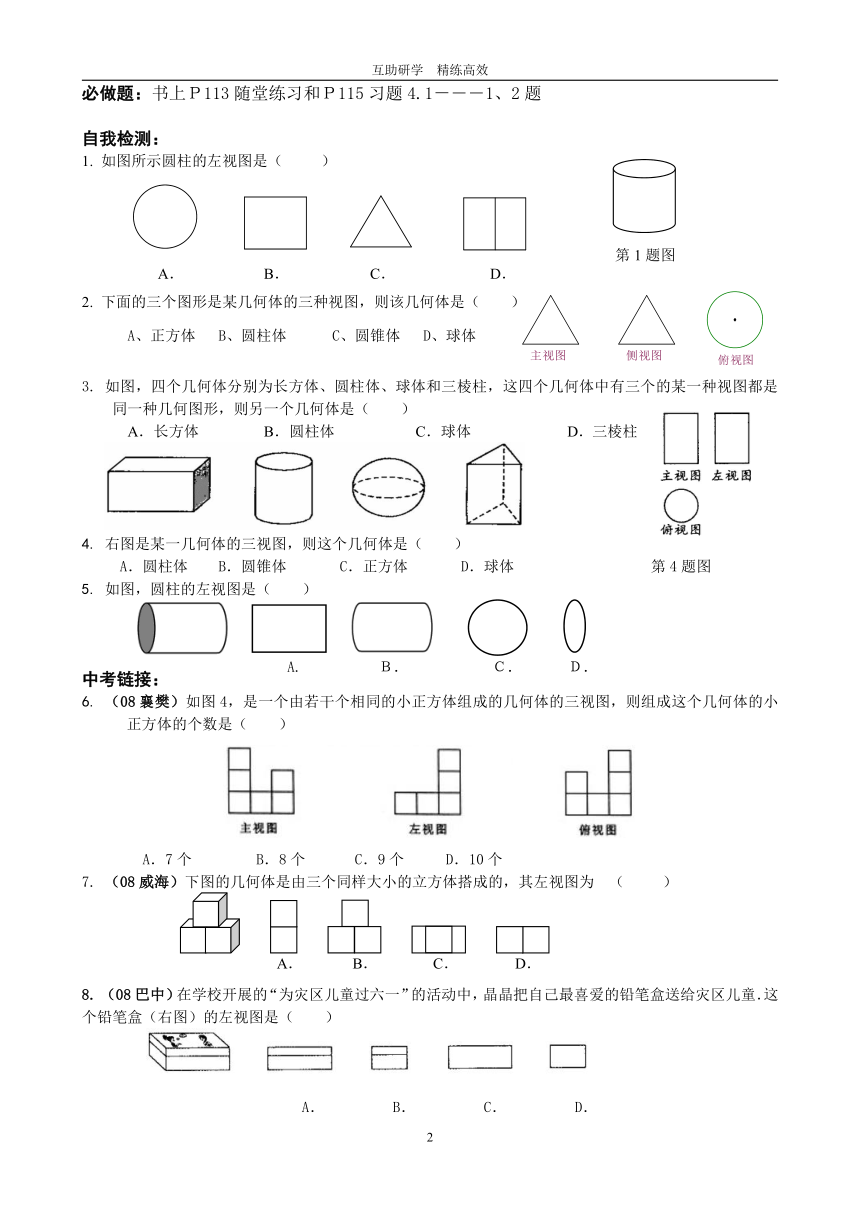

必做题：书上Ｐ113随堂练习和Ｐ115习题4.1－――1、2题　　
自我检测：
1. 如图所示圆柱的左视图是（ ）
A． B． C． D．
2. 下面的三个图形是某几何体的三种视图，则该几何体是（ ）
A、正方体 B、圆柱体 C、圆锥体 D、球体
3. 如图，四个几何体分别为长方体、圆柱体、球体和三棱柱，这四个几何体中有三个的某一种视图都是同一种几何图形，则另一个几何体是（ ）
A．长方体 　　　　B．圆柱体 　　 C．球体 　　　　D．三棱柱
4. 右图是某一几何体的三视图，则这个几何体是（ ）
A．圆柱体 B．圆锥体 C．正方体 D．球体　　　　　　　　　第4题图
5. 如图，圆柱的左视图是（　　）
中考链接：
6. （08襄樊）如图4，是一个由若干个相同的小正方体组成的几何体的三视图，则组成这个几何体的小正方体的个数是（ ）
A．7个 B．8个 C．9个 D．10个
7. （08威海）下图的几何体是由三个同样大小的立方体搭成的，其左视图为 （ ）
8. （08巴中）在学校开展的“为灾区儿童过六一”的活动中，晶晶把自己最喜爱的铅笔盒送给灾区儿童．这个铅笔盒（右右_______________________________________________________________________________________________________________________________图）的左视图是（ ）
A． B． 　 C． D．
9. （08青海）若干桶方便面摆放在桌子上，如图所示是它的三视图，则这一堆方便面共有（ ）
第10题图
A．6桶 B．7桶 C．8桶 D．9桶
10.（08乌兰察布）六个大小相同的正方体搭成的几何体如图所示，则关于它的视图说法正确的是（ ）
A．正视图的面积最大 B．左视图的面积最大
C．俯视图的面积最大 D．三个视图的面积一样大
11.（08连云港）若一个几何体的主视图、左视图、俯视图分别是三角形、三角形、圆，
则这个几何体可能是（ ）
A．球 B．圆柱 C．圆锥 D．棱锥
12.（08盐城）下列四个几何体中，主视图、左视图、俯视图完全相同的是（ 　）
A．圆锥 B．球 C．圆柱 D．三棱柱
13.（2008天津）下面的三视图所对应的物体是（ ）
A． B． C． D．
14（2008烟台）如图是由若干个同样大小的立方体搭成的几何体的俯视图，小正方形中的数字表示该位置立方体的个数，则这个几何体的主视图是（ ）
15.（2007荆门）如右图，是由一些相同的小正方体搭成的几何体的三视图，搭成这个几何体的小正方体的个数有( )
(A)2个． (B)3个． (C)4个． (D)6个．
16.（2007陕西）下面四个图形中，经过折叠能围成如图只有三个面上印有图案的正方体纸盒的是（ ）
17.（2009沈阳）如图是某几何体的三视图，则该几何体的名称是（ ）
A．圆柱 B．圆锥 C．棱柱 D．长方体
选做题：
18.（2009嵊州）如图，分别是由若干个完全相同的小正方体组成的一个几何体的主视图和俯视图，则组成这个几何体的小正方体的个数是（ ）
A.3个或4个 B．4个或5个 C.5个或6个 D．6个或7个
19.（2009宁夏）如图，是一个几何体的三视图，根据图中标注的数据可求得这个几何体的体积为（ ）
A． B． C． D．
20. （2008遵义）如图(1)是一个小正方体的侧面形展开图，小正方体从图(2)所示的位置依次翻到第1格、第2格、第3格，这时小正方体朝上一面的字是 （ ）
A．奥 　　　　　 B．运 　　　　　　 C．圣 　　　　　　 D．火
思考题：
21. （2010河南）13．如图是由大小相同的小正方体组成的简单几何体的主视图和左视图那么组成这个几何体的小正方体的个数最多为______________．
22. 画出下面实物的三视图：
反思：
图1
A．
B．
C．
D．
3题图
1
2
A.
B.
C.
D.
2
3
1
第1题图
A. Ｂ．　 　Ｃ． 　 Ｄ．
A．
B．
D．
A．
B．
C．
D．
主视图
左视图
俯视图
主视图
俯视图
左视图
18题图
4
4
6
俯视图
左视图
主视图
4
6
迎
接
奥
运
圣
火
图(1)
（第20题）
主视图
左视图
