三视图（1)

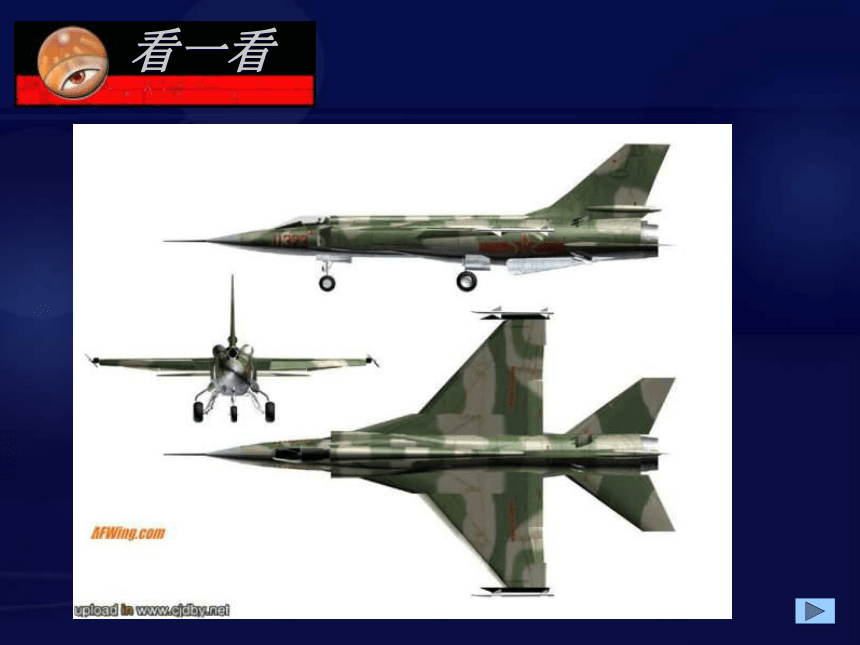

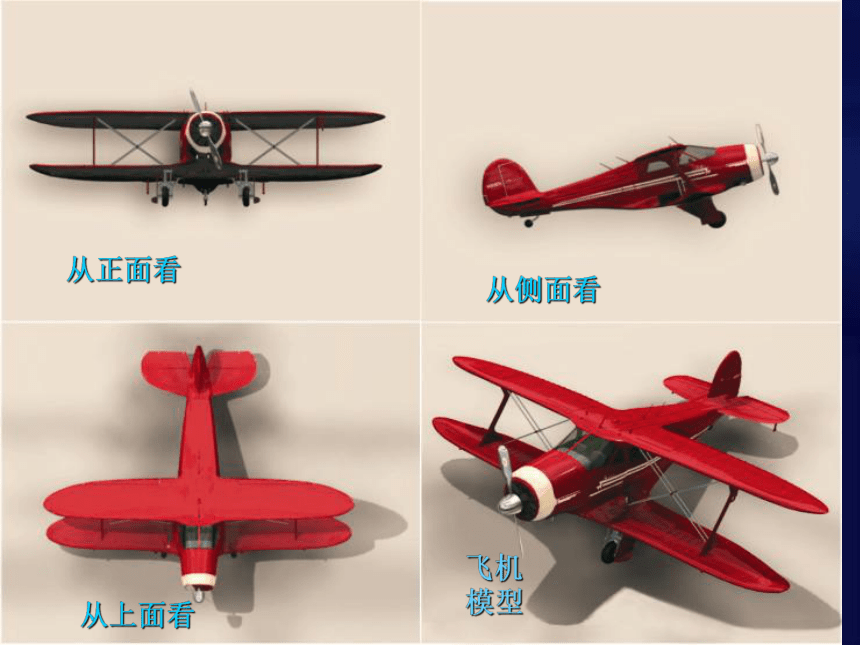

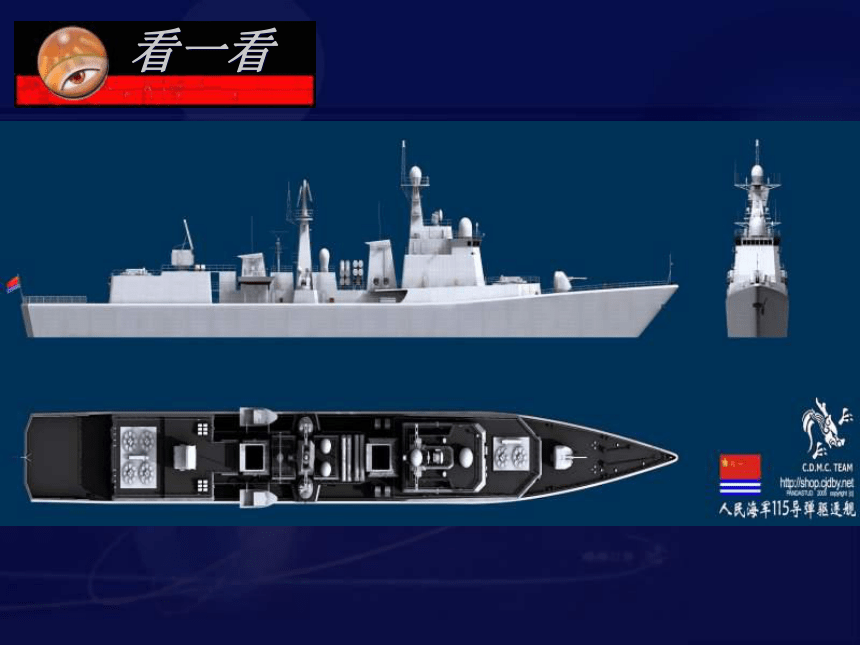

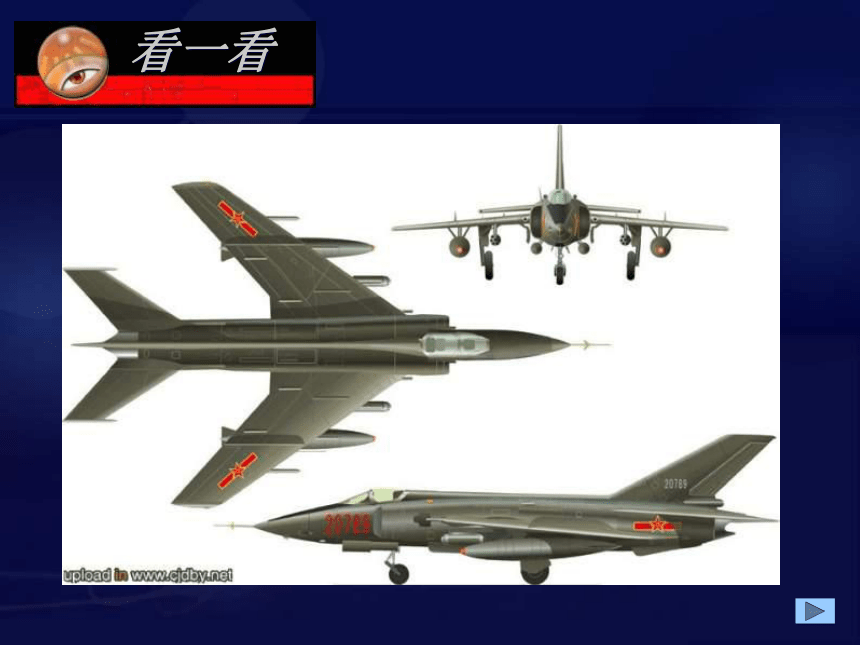

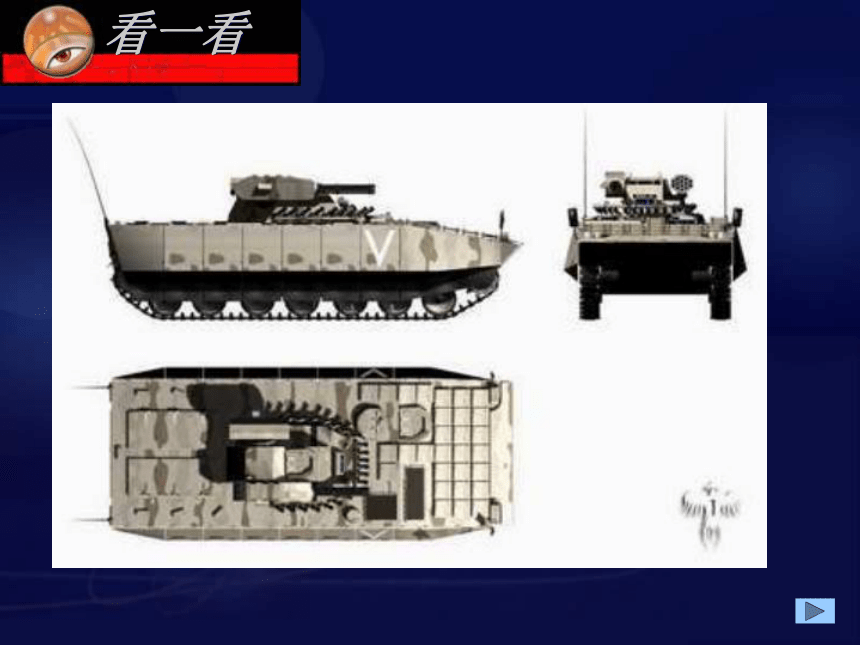

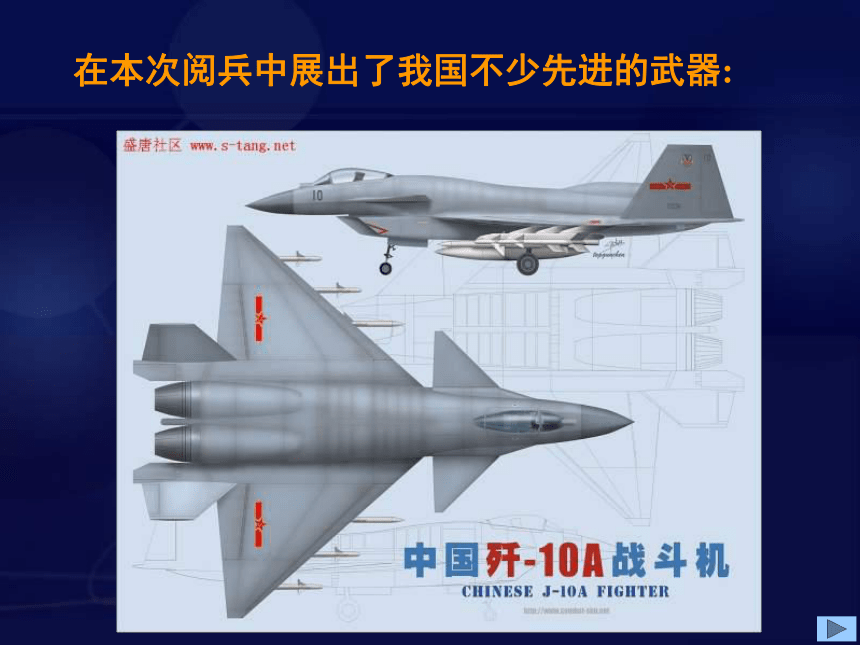

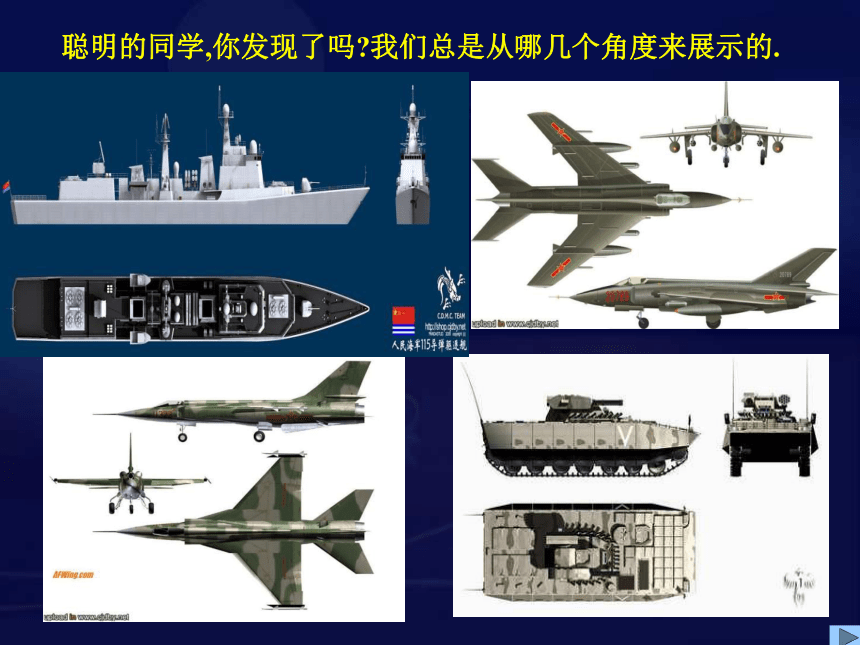

课件40张PPT。绥滨农场中学 杨琴29.2 三视图义务教育课程标准试验教科书九年级 下册猜猜他们是什么关系？看事物不能只看单方面在本次阅兵中展出了我国不少先进的武器:看一看 看一看看一看看一看聪明的同学,你发现了吗?我们总是从哪几个角度来展示的.从正面看从侧面看从上面看飞机

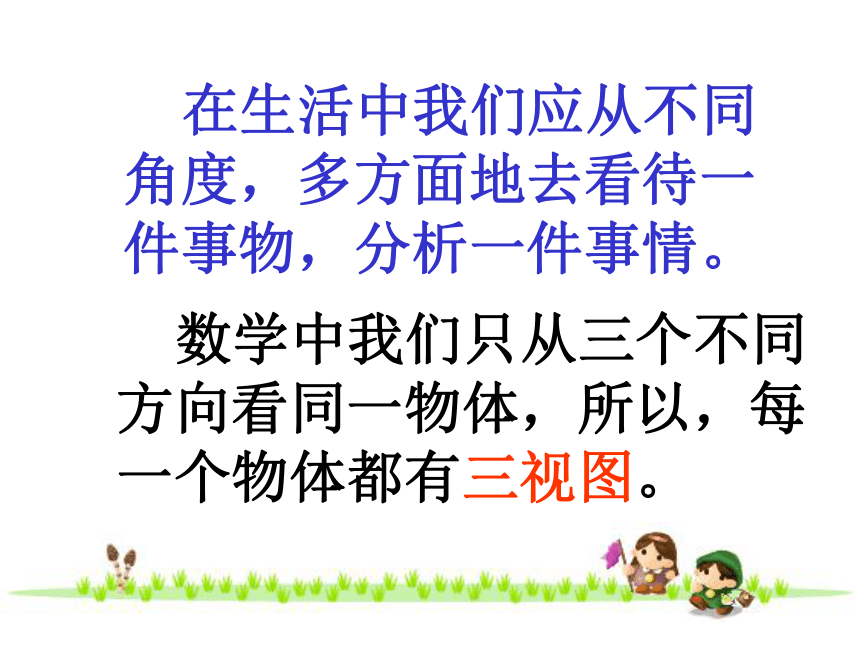

模型 在生活中我们应从不同角度，多方面地去看待一件事物，分析一件事情。 数学中我们只从三个不同方向看同一物体，所以，每一个物体都有三视图。阅读教材116—117页例1上面内容
（自主学习主视图、俯视图、左视图和三视图的概念 ）一起来学习简单物体的三视图吧！主视图主视图俯视图左视图正面从上面看从正面看从左面看从投影的角度来认识三视图左视图侧面水平面俯视图主视图主视图俯视图左视图正面左视图侧面水平面俯视图俯视图你能画出正方体的三视图吗？想一想,再动手画一画：高平齐高平齐:主视图和左视图共同反映了物体上下方向的尺寸.长对正长对正:主视图和俯视图共同反映了物体左右方向的尺寸.宽相等宽相等:俯视图和左视图共同反映了物体前后方向的尺寸.错误的三视图
—长未对正1错误的三视图
—长未对正2错误的三视图
—高不平齐1错误的三视图
—高不平齐2错误的三视图
—宽不相等1错误的三视图
—宽不相等2错误的三视图你会画圆柱的三视图吗？试一试吧！试一试主 视 图左 视 图俯 视 图画出如图所示四棱锥的三视图。俯 视 图左 视 图主 视 图宽相等高平齐长对正正六棱柱主视图.× 正六棱柱三视图? 挑战自我?三视图1、三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图
2、画物体的三视图时,要符合如下原则:
主视图 左视图
俯视图
大小：长对正,高平齐,宽相等.位置：知识方面 方法策略 感受体会请谈谈你的收获……考考你：下面的四组图中，如图所示的圆柱体的三视图是（ ）主视图左视图俯视图A主视图左视图俯视图B主视图左视图俯视图C主视图左视图俯视图DBABC（　　）（　　 ）（　　）AAB考考你俯视图左视图主视图ABC（　　）（　　）（　　）BCB考考你CBD左视图主视图俯视图下面三视图是表示哪个几何体？
布置作业课时精练：
29.2 三视图(一) 请各位领导、同仁多批评指正！
