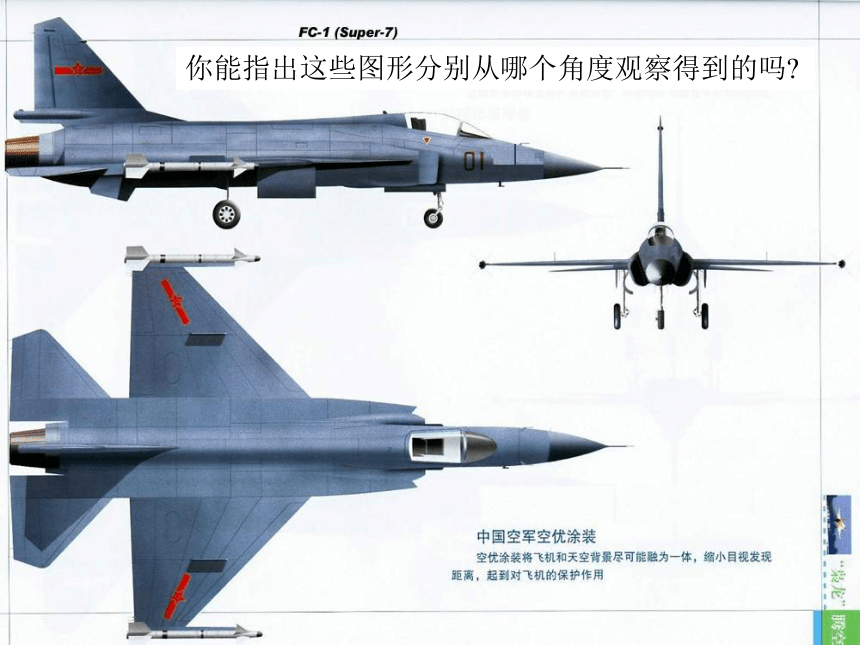

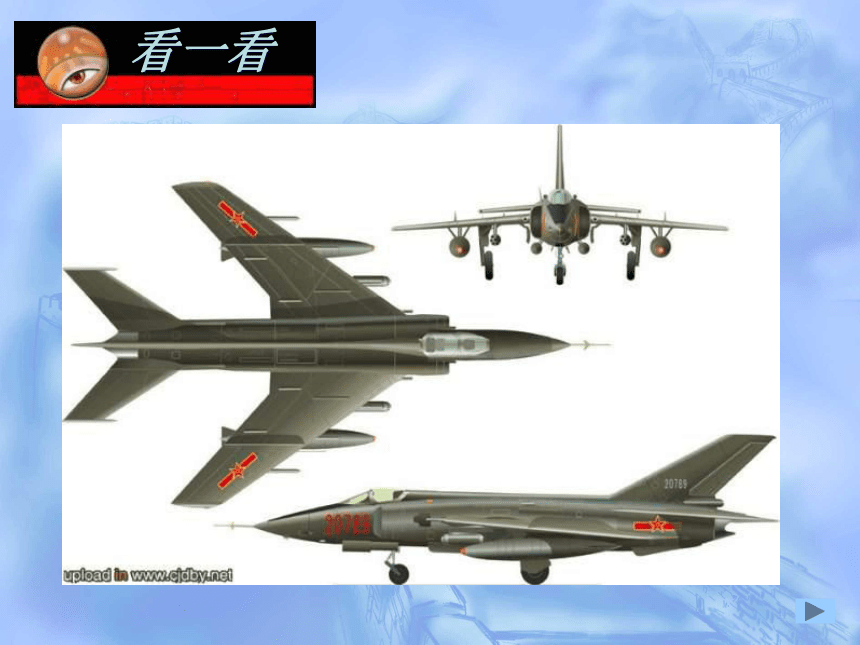

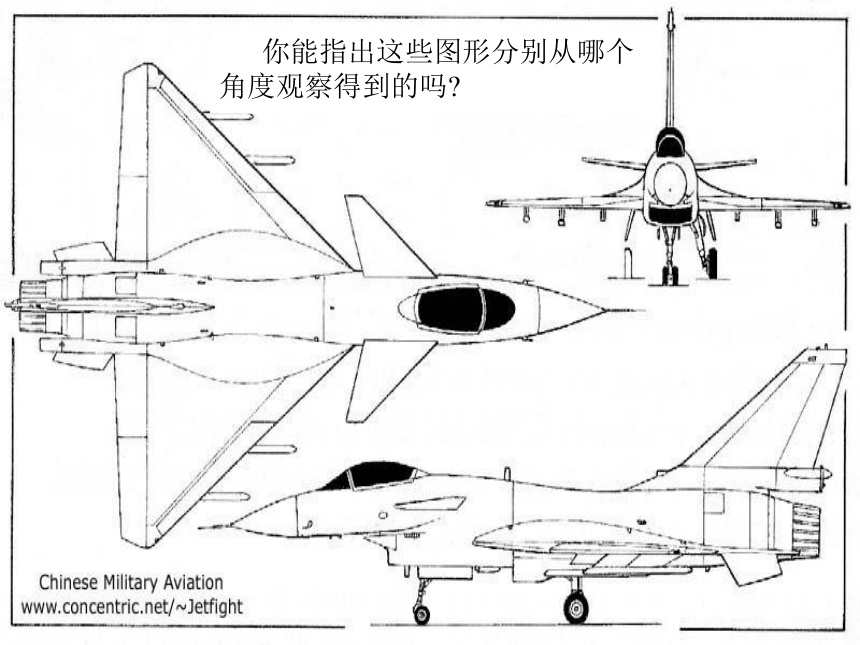

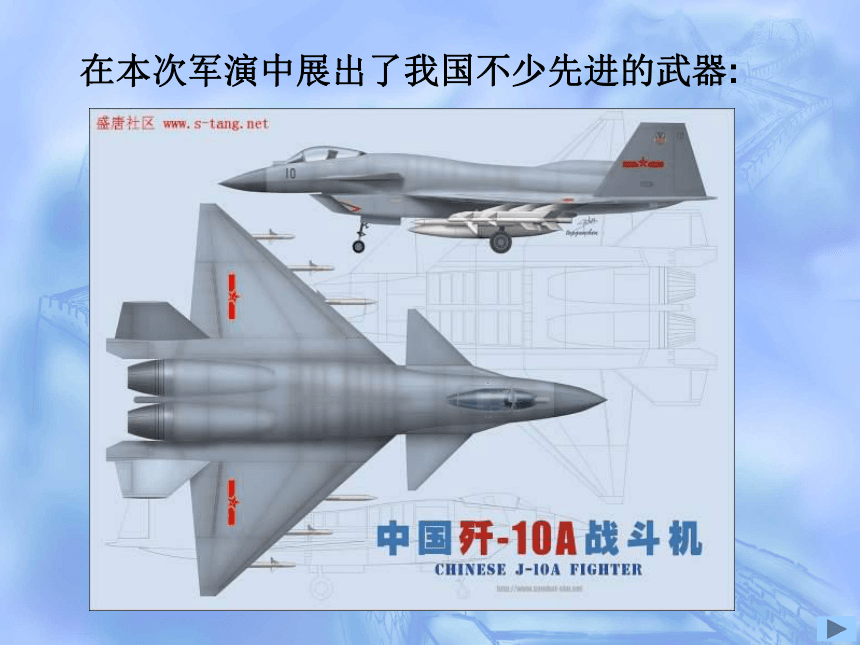

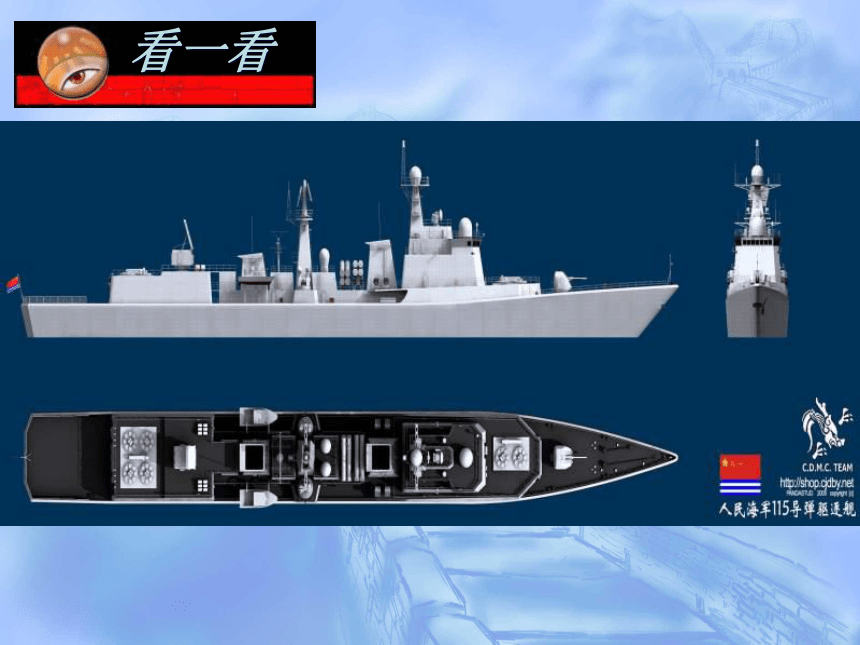

课件49张PPT。1横看成岭侧成峰,远近高低各不同.不识庐山真面目,只缘身在此山中.题西林壁苏轼67 你能指出这些图形分别从哪个角度观察得到的吗?8 你能指出这些图形分别从哪个角度观察得到的吗?9你能指出这些图形分别从哪个角度观察得到的吗?在本次军演中展出了我国不少先进的武器:看一看 看一看看一看看一看聪明的同学,你发现了吗?我们总是从哪几个角度来展示的.从正面看从侧面看从上面看飞机
模型正面水平面侧面我们用三个互相垂直的平面（例如墙角处的三面墙壁）作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面。所以在生活中我们应从不同角度，多方面地去看待一件事物，分析一件事情。数学中我们从三个不同方向去看同一物体，所以，每一个物体都有三视图宋代诗人苏轼在《题西林壁》中写道：横看成岭侧成峰，远近高低各不同生活中我们也有“仁者见仁，智者见智”这样的话语，来说明人们对同一件事情的不同看法19 在正面得到的由前向后观察物体的视图，叫主视图（从前面看）； 一个物体在三个投影面内同时进行正投影， 在侧面内得到由左向右观察物体的视图，叫左视图（从左面看） 在水平面内得到的由上向下观察物体的视图，叫俯视图（从上面看） ；一个物体（例如一个长方体）在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到由左向右观察物体的视图，叫做左视图正视图俯视图左视图主视图、俯视图、左视图三者合在一起叫做三视图三视图：主视图、俯视图、左视图三者合在一起叫做三视图特征：主视图：可以反映物体的高和长左视图：可以反映物体的高和宽俯视图：可以反映物体的长和宽22主视图主视图俯视图左视图正面从上面看从正面看从左面看左视图侧面水平面俯视图23主视图主视图左视图正面左视图侧面水平面俯视图俯视图24主视图俯视图左视图正面从上面看从正面看从左面看侧面水平面挑战自我：俯 视 图左 视 图主 视 图正六棱柱正视图.× 一起来学习简单物体的三视图吧！32 练习：下面的四组图中，如图所示的圆柱体的三视图是（ ）主视图左视图俯视图A主视图左视图俯视图B主视图左视图俯视图C主视图左视图俯视图DB33例3:
下图是一根钢管的直观图,画出它的三视图.解:如图是钢管的三视图,其中的虚线表示钢管的内壁.1、画出下列立体图形的三视图。2、指出左面三个平面图形是右面这个物体的三视图中
的哪个视图。（ （ （ 正视图)俯视图)左视图)练一练正视图俯视图左视图? 练一练 ?此几何体三列一行第一列第二列第三列第一行第一列第二列第三列第一行正视图左视图俯视图第一列第二列第三列第一列第二列第三列第二行第一行第二行第一行第一列第二列第三列第二行第一行正视图俯视图左视图? 练一练 ?你能说出下面这个几何体的三视图吗？【探究】1、如右图是由几个小立方体所搭几何体的俯视图，小正方形中的数字表示在该位置小正方体的个数。
? 探究 ? 你能摆出这个几何体吗？ 试画出这个几何体的正视图与左视图。正视图：左视图：1122如右图是由几个小立方体所搭几何体的俯视图，小正方形中的数字表示在该位置小正方体的个数。则画这个小几何体的主视图、左视图。第一列第二列第三列第一列第二列第三列主视图如右图是由几个小立方体所搭几何体的俯视图，小正方形中的数字表示在该位置小正方体的个数。则画这个小几何体的主视图、左视图。第一行第二行第三行第三行第二行第一行左视图如图所示，一个几何体的三视图，搭成这个几何体个数多少？主视图左视图俯视图第一行：最高有一个。第二行：最高有两个。1至少有一个位置是2个。如图所示，一个几何体的三视图，搭成这个几何体个数多少？主视图左视图俯视图第一列第二列第三列第一列：最高有两个。第二列：最高有一个。第三列：最高有一个。2111故：2+1+1+1=5展览厅内要用相同的小正方体搭成一个三视图如图所示，则
次展台共需这样的正方体多少个？主视图左视图俯视图第一列第二列第三列第一列: 最高有三个。第二列：最高有一个。第三列：最高有三个。第一行：最高有三个。第二行：最高有一个。第三行：最高有一个。111133如图所示，是由一些完全相同的小正方体组成的几何体的三视图，
那么搭成这个几何体所用的小正方体的个数为多少？主视图左视图俯视图考考你用小立方块搭一个几何体，使得它的主视图和俯视图如图所示，这样的几何体只有一种吗？它最少需要多少个小立方块？最多需要多少个立方块？主视图俯视图至少有一个地方是2块，其它一块；至多每个地方都2块。至少有一个地方是3块，其它1块；至多每个地方都3块。第一列：最高有3个。第二列：最高有2个。第三列：最高有1个。1棱长1cm的小立方体组成如图所示的几何体，那么这个几何体表面积是多少？主视图左视图俯视图想一想？CBD侧视图正视图俯视图下面三视图是表示哪个几何体？ 平面图看到了什么画什么 平面图 平面图
