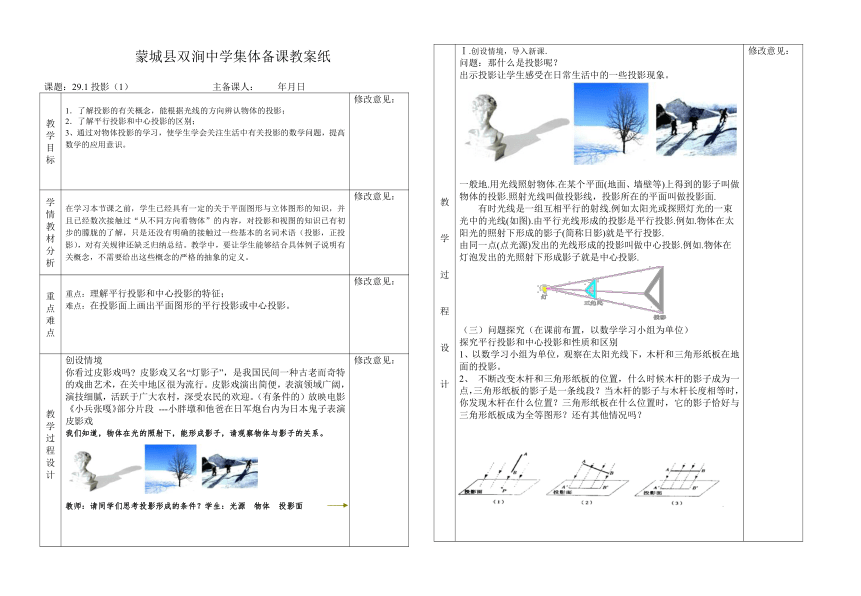

蒙城县双涧中学集体备课教案纸
课题：29.1投影（1） 主备课人： 年月日
教学目标 1．了解投影的有关概念，能根据光线的方向辨认物体的投影；2．了解平行投影和中心投影的区别；3、通过对物体投影的学习，使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。 修改意见：
学情教材分析 在学习本节课之前，学生已经具有一定的关于平面图形与立体图形的知识，并且已经数次接触过“从不同方向看物体”的内容，对投影和视图的知识已有初步的朦胧的了解，只是还没有明确的接触过一些基本的名词术语（投影，正投影），对有关规律还缺乏归纳总结。教学中，要让学生能够结合具体例子说明有关概念，不需要给出这些概念的严格的抽象的定义。 修改意见：
重点难点 重点：理解平行投影和中心投影的特征；难点：在投影面上画出平面图形的平行投影或中心投影。 修改意见：
教学过程设计 创设情境你看过皮影戏吗 皮影戏又名“灯影子”，是我国民间一种古老而奇特的戏曲艺术，在关中地区很为流行。皮影戏演出简便，表演领域广阔，演技细腻，活跃于广大农村，深受农民的欢迎。（有条件的）放映电影《小兵张嘎》部分片段 ---小胖墩和他爸在日军炮台内为日本鬼子表演皮影戏我们知道，物体在光的照射下，能形成影子，请观察物体与影子的关系。教师：请同学们思考投影形成的条件？学生：光源 物体 投影面 修改意见：
教学过程设计 Ⅰ.创设情境，导入新课．问题：那什么是投影呢？出示投影让学生感受在日常生活中的一些投影现象。一般地.用光线照射物体.在某个平面(地面、墙壁等)上得到的影子叫做物体的投影.照射光线叫做投影线，投影所在的平面叫做投影面.??有时光线是一组互相平行的射线.例如太阳光或探照灯光的一束光中的光线(如图).由平行光线形成的投影是平行投影.例如.物体在太阳光的照射下形成的影子(简称日影)就是平行投影.由同一点(点光源)发出的光线形成的投影叫做中心投影.例如.物体在灯泡发出的光照射下形成影子就是中心投影. （三）问题探究（在课前布置，以数学学习小组为单位）探究平行投影和中心投影和性质和区别1、以数学习小组为单位，观察在太阳光线下，木杆和三角形纸板在地面的投影。2、 不断改变木杆和三角形纸板的位置，什么时候木杆的影子成为一点，三角形纸板的影子是一条线段？当木杆的影子与木杆长度相等时，你发现木杆在什么位置？三角形纸板在什么位置时，它的影子恰好与三角形纸板成为全等图形？还有其他情况吗？ 修改意见：
教学过程设计 3、由于中心投影与平行投影的投射线具有不同的性质，因此，在这两种投影下，物体的影子也就有明显的差别。如图4-14，当线段AB与投影面平行时，AB的中心投影A‘B’把线段AB放大了，且AB∥A’B‘，△OAB～ OA‘B’.又如图4-15，当△ABC所在的平面与投影面平行时， △ABC的中心投影△A‘B’C‘也把△ABC放大了，从△ABC到△A‘B’C‘是我们熟悉的位似变换。4、请观察平行投影和中心投影，它们有什么相同点与不同点？平行投影与中心投影的区别与联系区别联系光线物体与投影面平行时的投影平行投影平行的投射线全等都是物体在光线的照射下，在某个平面内形成的影子。(即都是投影)中心投影从一点出发的投射线放大(位似变换)（四）应用新知：（1）地面上直立一根标杆AB如图，杆长为2cm。①当阳光垂直照射地面时，标杆在地面上的投影是什么图形？ ②当阳光与地面的倾斜角为60°时，标杆在地面上的投影是什么图形？并画出投影示意图；（2）一个正方形纸板ABCD和投影面平行（如图），投射线和投影面垂直，点C在投影面的对应点为C’，请画出正方形纸板的投影示意图。 修改意见：
课堂小结 本节课你学到了哪些知识？谈谈你对投影知识的认识。学生思考小结，教师最后补充完整。 修改意见：
作业设计 1你能将下列物体与它们的投影用线连接起来吗？教师巡视，学生独立完成。 体会物与投影的关系2两幅图表示两根标杆在同一时刻的投影.请在图中画出形成投影的光线.它们是平行投影还是中心投影？并说明理由。 修改意见：
课题：29.1投影（1） 主备课人： 年月日
教学目标 1．了解投影的有关概念，能根据光线的方向辨认物体的投影；2．了解平行投影和中心投影的区别；3、通过对物体投影的学习，使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。 修改意见：
学情教材分析 在学习本节课之前，学生已经具有一定的关于平面图形与立体图形的知识，并且已经数次接触过“从不同方向看物体”的内容，对投影和视图的知识已有初步的朦胧的了解，只是还没有明确的接触过一些基本的名词术语（投影，正投影），对有关规律还缺乏归纳总结。教学中，要让学生能够结合具体例子说明有关概念，不需要给出这些概念的严格的抽象的定义。 修改意见：
重点难点 重点：理解平行投影和中心投影的特征；难点：在投影面上画出平面图形的平行投影或中心投影。 修改意见：
教学过程设计 创设情境你看过皮影戏吗 皮影戏又名“灯影子”，是我国民间一种古老而奇特的戏曲艺术，在关中地区很为流行。皮影戏演出简便，表演领域广阔，演技细腻，活跃于广大农村，深受农民的欢迎。（有条件的）放映电影《小兵张嘎》部分片段 ---小胖墩和他爸在日军炮台内为日本鬼子表演皮影戏我们知道，物体在光的照射下，能形成影子，请观察物体与影子的关系。教师：请同学们思考投影形成的条件？学生：光源 物体 投影面 修改意见：
教学过程设计 Ⅰ.创设情境，导入新课．问题：那什么是投影呢？出示投影让学生感受在日常生活中的一些投影现象。一般地.用光线照射物体.在某个平面(地面、墙壁等)上得到的影子叫做物体的投影.照射光线叫做投影线，投影所在的平面叫做投影面.??有时光线是一组互相平行的射线.例如太阳光或探照灯光的一束光中的光线(如图).由平行光线形成的投影是平行投影.例如.物体在太阳光的照射下形成的影子(简称日影)就是平行投影.由同一点(点光源)发出的光线形成的投影叫做中心投影.例如.物体在灯泡发出的光照射下形成影子就是中心投影. （三）问题探究（在课前布置，以数学学习小组为单位）探究平行投影和中心投影和性质和区别1、以数学习小组为单位，观察在太阳光线下，木杆和三角形纸板在地面的投影。2、 不断改变木杆和三角形纸板的位置，什么时候木杆的影子成为一点，三角形纸板的影子是一条线段？当木杆的影子与木杆长度相等时，你发现木杆在什么位置？三角形纸板在什么位置时，它的影子恰好与三角形纸板成为全等图形？还有其他情况吗？ 修改意见：
教学过程设计 3、由于中心投影与平行投影的投射线具有不同的性质，因此，在这两种投影下，物体的影子也就有明显的差别。如图4-14，当线段AB与投影面平行时，AB的中心投影A‘B’把线段AB放大了，且AB∥A’B‘，△OAB～ OA‘B’.又如图4-15，当△ABC所在的平面与投影面平行时， △ABC的中心投影△A‘B’C‘也把△ABC放大了，从△ABC到△A‘B’C‘是我们熟悉的位似变换。4、请观察平行投影和中心投影，它们有什么相同点与不同点？平行投影与中心投影的区别与联系区别联系光线物体与投影面平行时的投影平行投影平行的投射线全等都是物体在光线的照射下，在某个平面内形成的影子。(即都是投影)中心投影从一点出发的投射线放大(位似变换)（四）应用新知：（1）地面上直立一根标杆AB如图，杆长为2cm。①当阳光垂直照射地面时，标杆在地面上的投影是什么图形？ ②当阳光与地面的倾斜角为60°时，标杆在地面上的投影是什么图形？并画出投影示意图；（2）一个正方形纸板ABCD和投影面平行（如图），投射线和投影面垂直，点C在投影面的对应点为C’，请画出正方形纸板的投影示意图。 修改意见：
课堂小结 本节课你学到了哪些知识？谈谈你对投影知识的认识。学生思考小结，教师最后补充完整。 修改意见：
作业设计 1你能将下列物体与它们的投影用线连接起来吗？教师巡视，学生独立完成。 体会物与投影的关系2两幅图表示两根标杆在同一时刻的投影.请在图中画出形成投影的光线.它们是平行投影还是中心投影？并说明理由。 修改意见：
