三种基本结构框图的程序语句知识解析

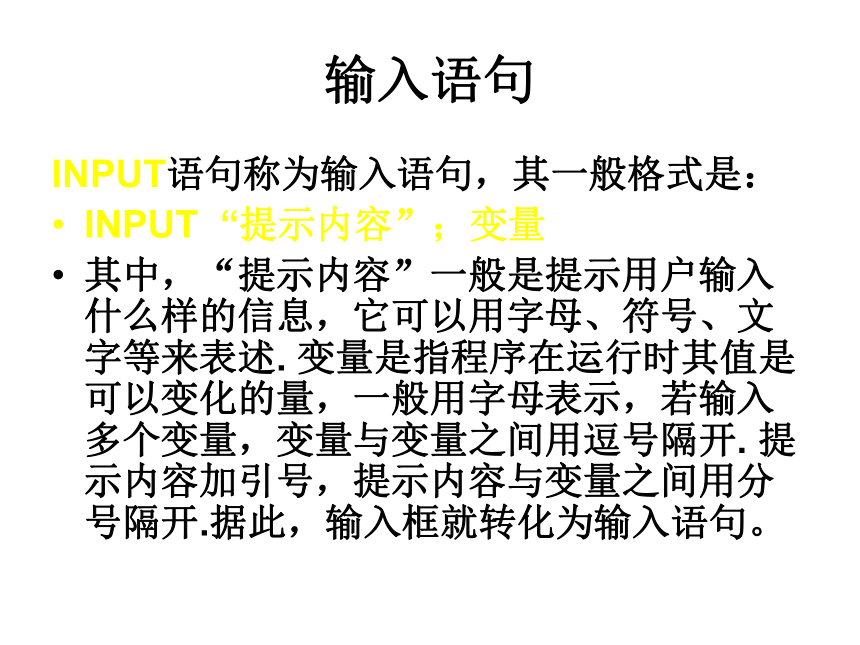

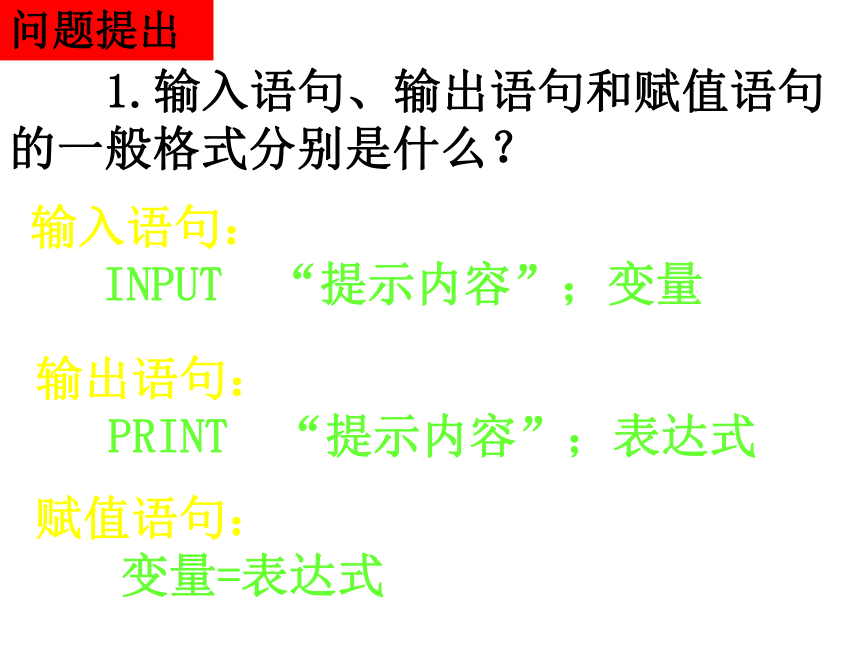

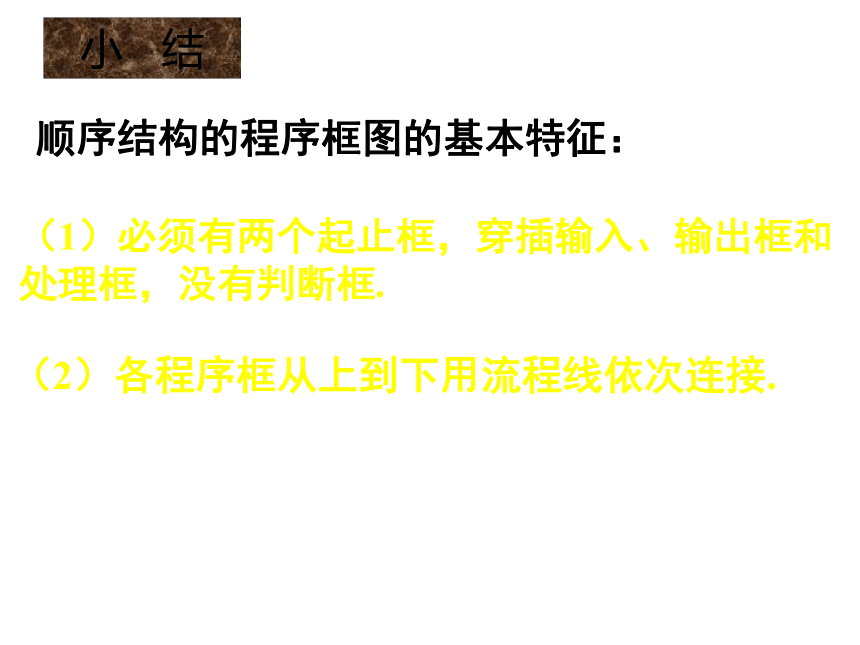

课件20张PPT。顺序结构的程序框图的基本特征：小 结（2）各程序框从上到下用流程线依次连接.问题提出 1.输入语句、输出语句和赋值语句的一般格式分别是什么？ 输入语句： INPUT “提示内容”；变量 输出语句： PRINT “提示内容”；表达式 赋值语句： 变量=表达式输入语句INPUT语句称为输入语句，其一般格式是：
INPUT “提示内容”；变量

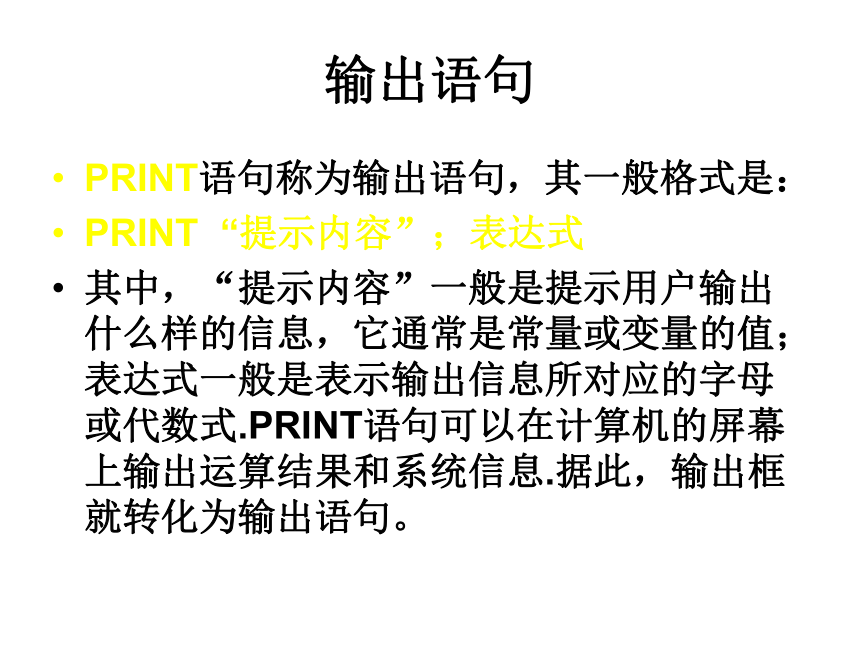

其中，“提示内容”一般是提示用户输入什么样的信息，它可以用字母、符号、文字等来表述. 变量是指程序在运行时其值是可以变化的量，一般用字母表示，若输入多个变量，变量与变量之间用逗号隔开. 提示内容加引号，提示内容与变量之间用分号隔开.据此，输入框就转化为输入语句。输出语句PRINT语句称为输出语句，其一般格式是：
PRINT “提示内容”；表达式

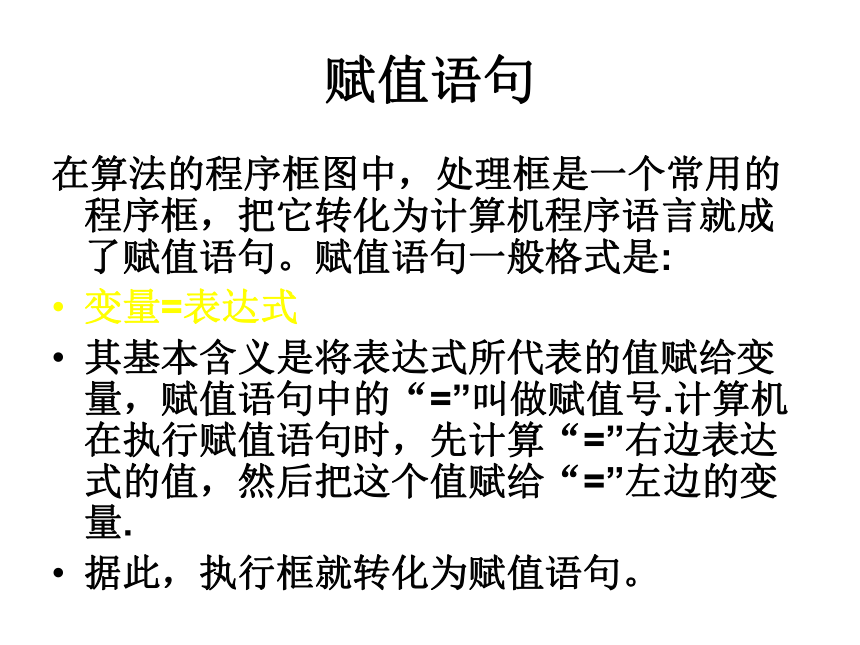

其中，“提示内容”一般是提示用户输出什么样的信息，它通常是常量或变量的值；表达式一般是表示输出信息所对应的字母或代数式.PRINT语句可以在计算机的屏幕上输出运算结果和系统信息.据此，输出框 就转化为输出语句。赋值语句在算法的程序框图中，处理框是一个常用的程序框，把它转化为计算机程序语言就成了赋值语句。赋值语句一般格式是:
变量=表达式
其基本含义是将表达式所代表的值赋给变量，赋值语句中的“=”叫做赋值号.计算机在执行赋值语句时，先计算“=”右边表达式的值，然后把这个值赋给“=”左边的变量.

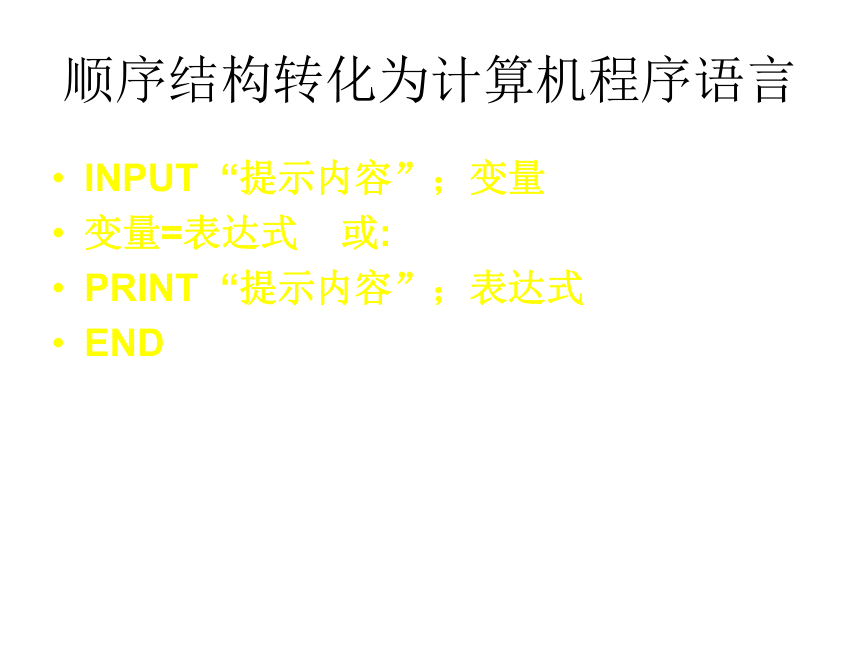

据此，执行框就转化为赋值语句。顺序结构转化为计算机程序语言INPUT “提示内容”；变量
变量=表达式 或:
PRINT “提示内容”；表达式
END

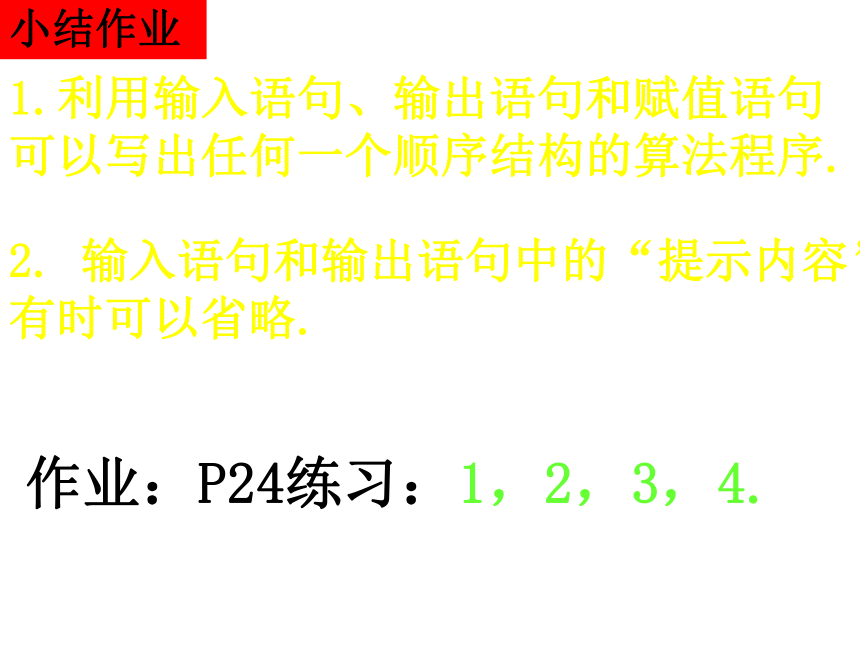

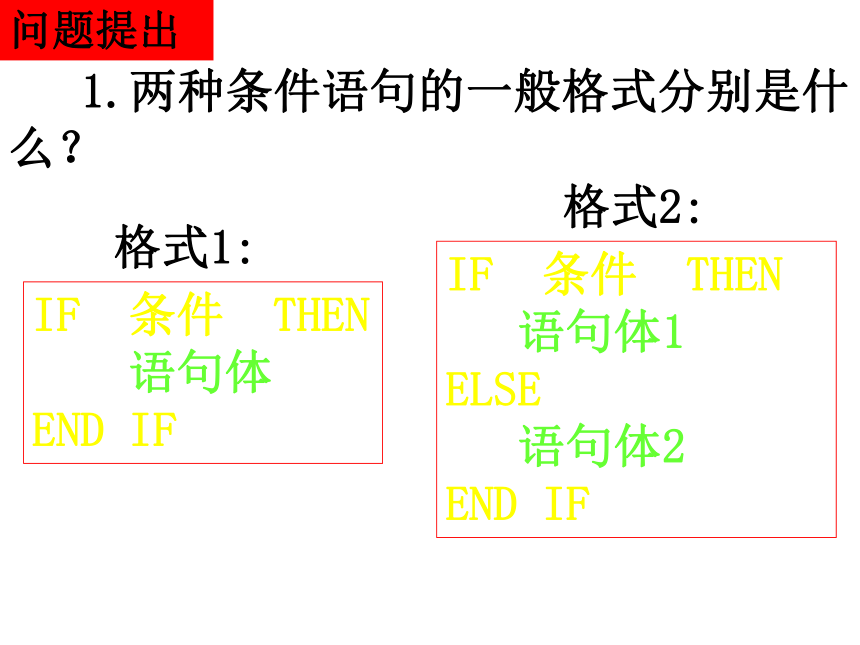

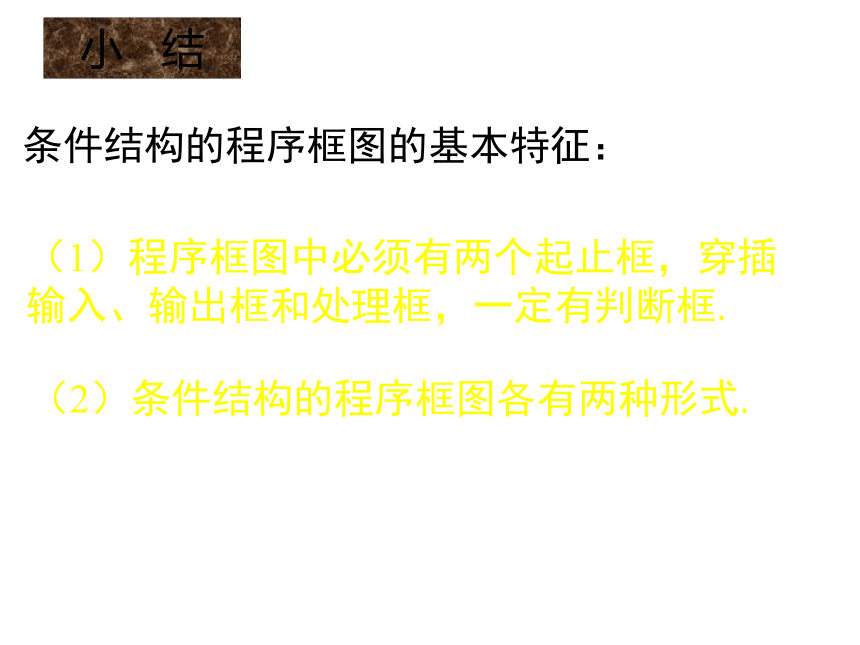

小结作业2. 输入语句和输出语句中的“提示内容”有时可以省略.1.利用输入语句、输出语句和赋值语句可以写出任何一个顺序结构的算法程序.作业：P24练习：1，2，3，4.（2）条件结构的程序框图各有两种形式.条件结构的程序框图的基本特征：小 结问题提出 1.两种条件语句的一般格式分别是什么？知识探究（一）:条件语句（1） IF 条件 THEN
语句体
END IFIF 条件 THEN
语句体
END IF 当计算机执行上述语句时，首先对IF后的条件进行判断，如果（IF）条件符合，那么（THEN）执行语句体，否则执行END IF之后的语句.知识探究（二）:条件语句（2） IF 条件 THEN
语句体1
ELSE
语句体2
END IF你能理解这个算法语句的含义吗？IF 条件 THEN
语句体1
ELSE
语句体2
END IF当计算机执行上述语句时，首先对IF
后的条件进行判断，如果（IF）条件
符合，那么（THEN）执行语句体1，
否则（ELSE）执行语句体2.（2）循环结构的程序框图各有两种形式.循环结构的程序框图的基本特征：小 结知识探究（一）:直到型循环语句 思考1:直到型循环结构的程序框图是什么？DO
循环体
LOOP UNTIL 条件你能说明计算机在执行上述语句时是怎样工作的吗？ 先执行一次DO和UNTIL之间的循环体，再对UNTIL后的条件进行判断.如果条件不符合，则继续执行循环体；然后再检查上述条件，如果条件仍不符合，则再次执行循环体，直到条件符合为止.这时，计算机将不执行循环体，而执行UNTIL语句之后的语句. DO
循环体
LOOP UNTIL 条件知识探究（二）:当型循环语句 思考1:当型循环结构的程序框图是什么？WHILE 条件
循环体
WEND 你能说明计算机在执行上述语句时是怎样工作的吗？WHILE 条件
循环体
WEND 先对条件进行判断，如果条件符合，则执行WHILE和WEND之间的循环体；然后再检查上述条件，如果条件仍符合，则再次执行循环体，直到某一次条件不符合为止.这时，计算机将不执行循环体，而执行WEND语句之后的语句.
