三视图2

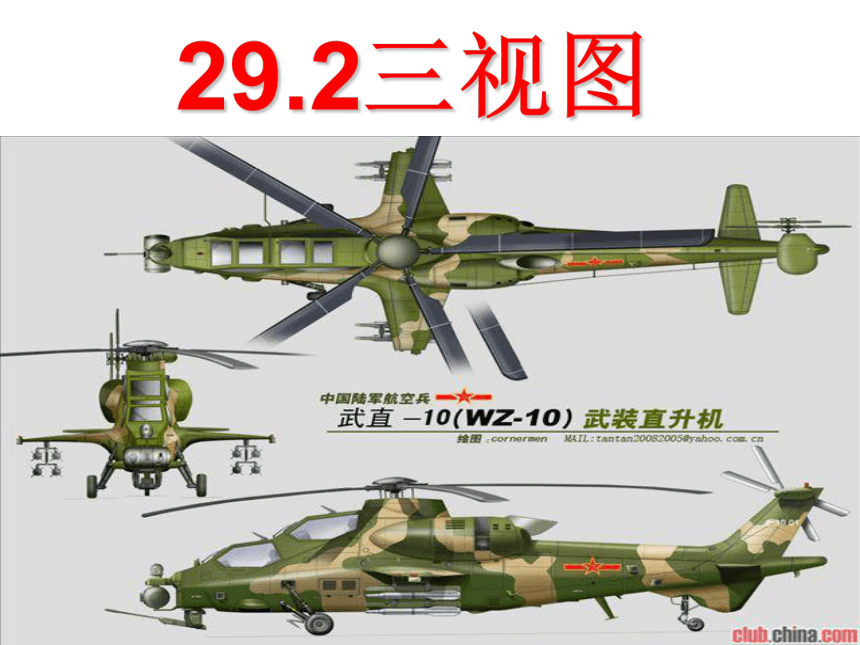

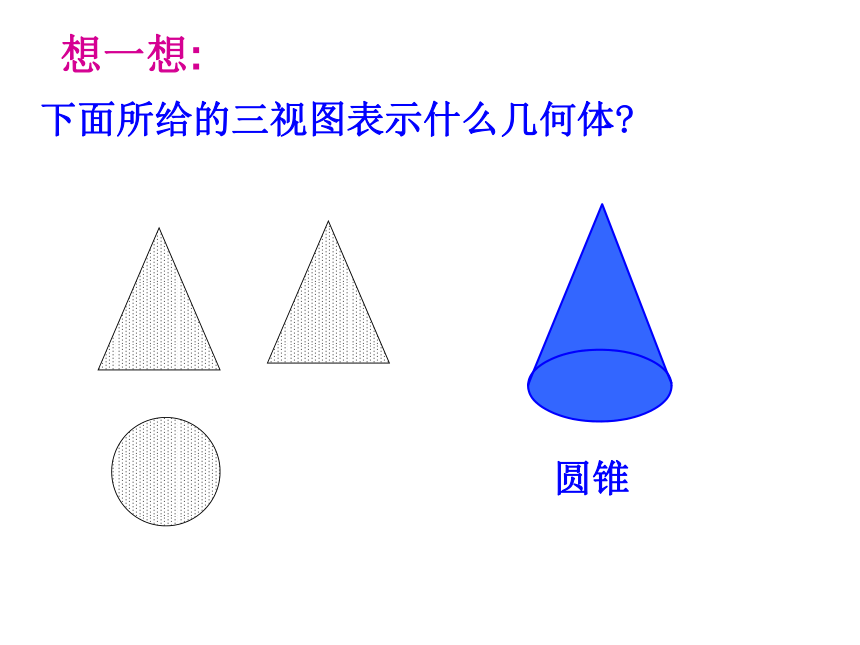

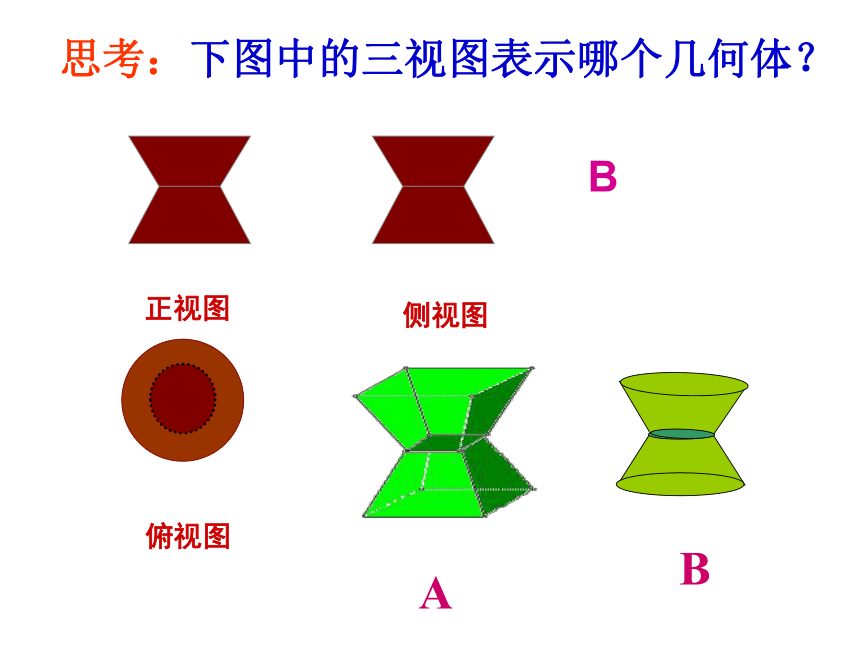

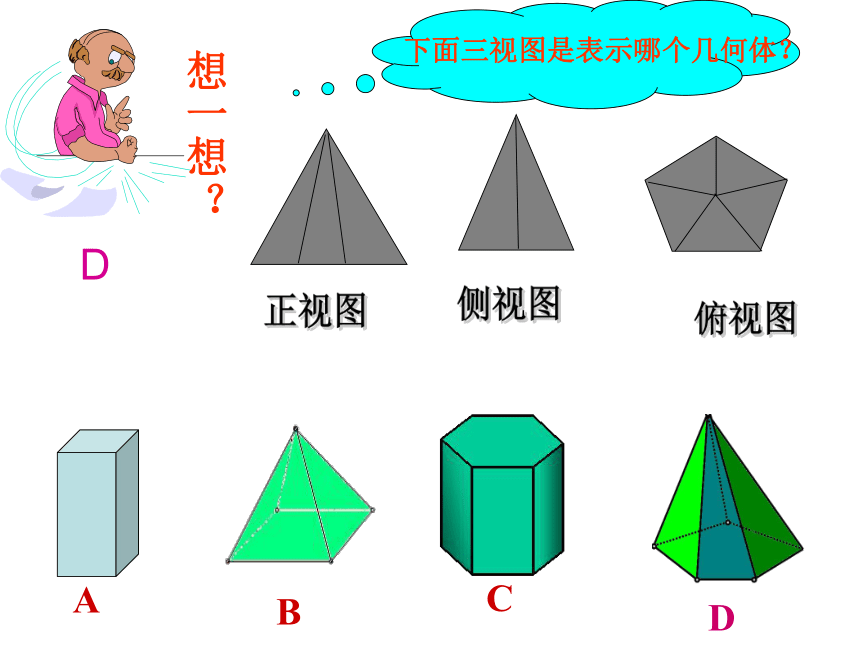

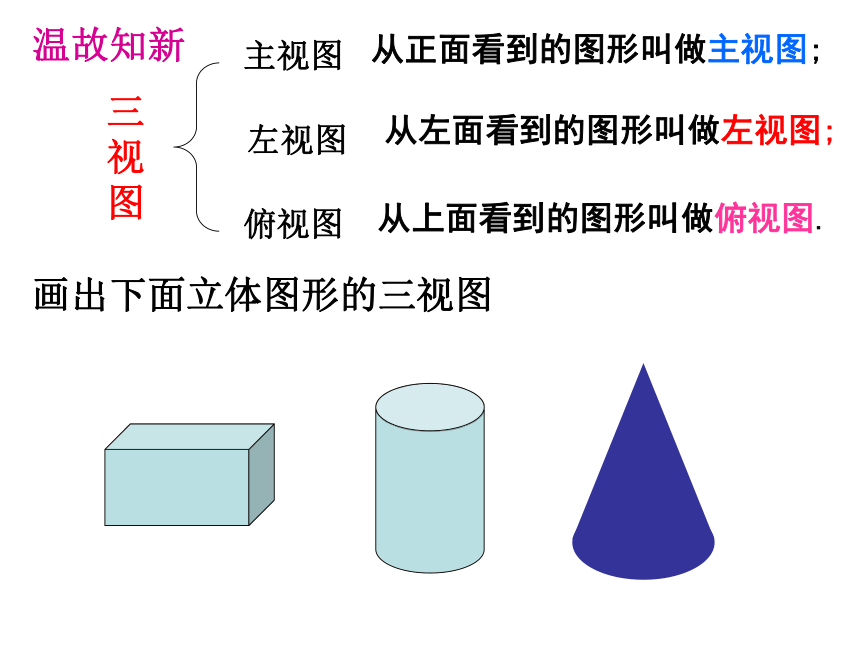

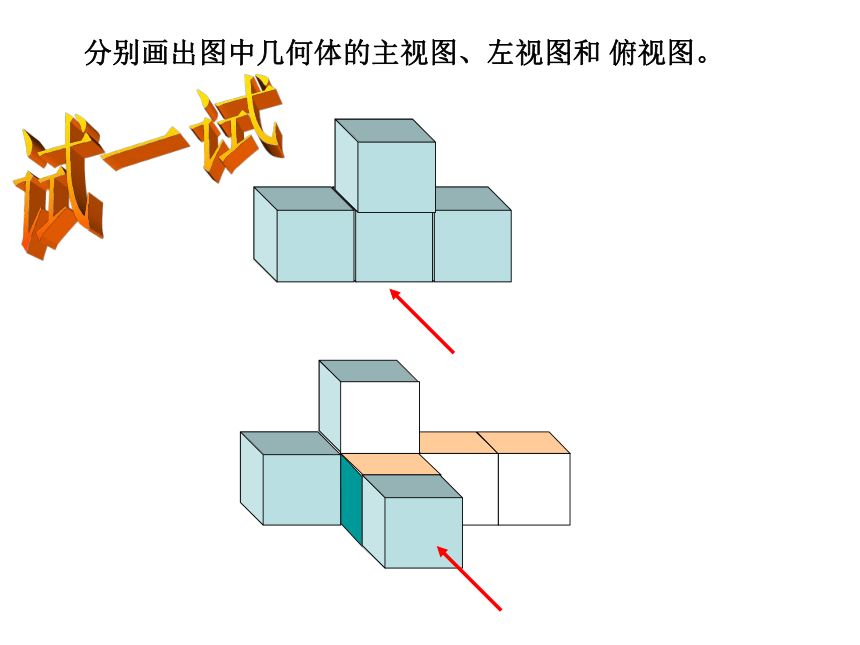

课件12张PPT。29.2三视图画出下面立体图形的三视图温故知新从上面看到的图形叫做俯视图.从正面看到的图形叫做主视图;从左面看到的图形叫做左视图;试一试分别画出图中几何体的主视图、左视图和 俯视图。想一想？CBD侧视图正视图俯视图下面三视图是表示哪个几何体？DA思考：下图中的三视图表示哪个几何体？B下面所给的三视图表示什么几何体?圆锥想一想:主视图左视图俯视图三棱锥下面所给的三视图表示什么几何体?想一想:例5、根据物体的三视图描述物体的形状主视图左视图俯视图下列是一个物体的三视图，请描述出它的形状展开你的想象力例6 某工厂要加工一批密封罐，设计者给出了密封罐的三视图，请你按照三视图确定制作每个密封罐所需钢板的面积．解：由三视图可知，密封罐的现状是正六棱柱．密封罐的高为50mm，店面正六边形的直径为100mm，边长为50mm，图是它的展开图．由展开图可知，制作一个密封罐所需钢板的面积为（mm2）【探究】1、如右图是由几个小立方体所搭几何体的俯视图，小正方形中的数字表示在该位置小正方体的个数。
? 探究 ? 你能摆出这个几何体吗？ 试画出这个几何体的正视图与侧视图。正视图：侧视图：1122
