投影课件1

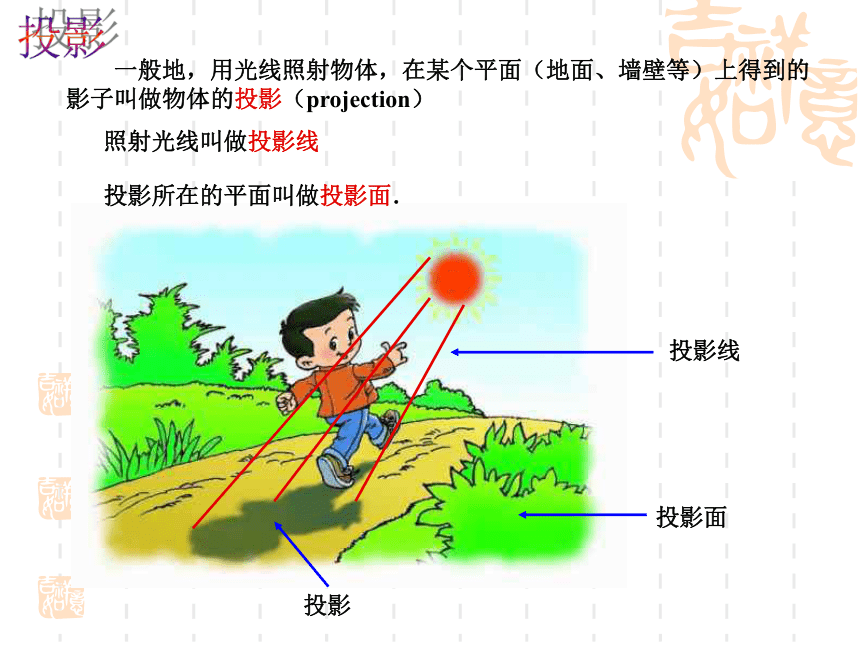

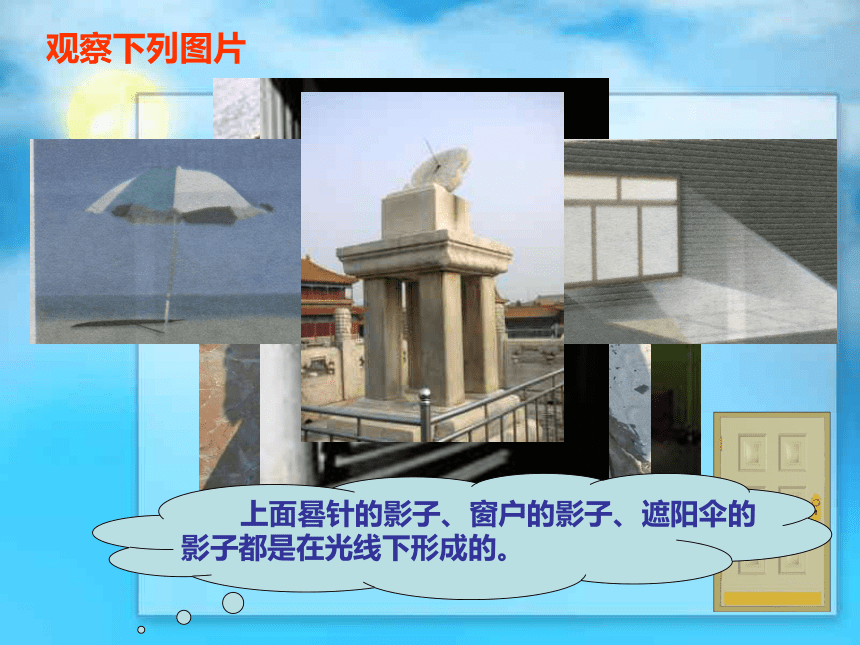

课件20张PPT。29.1 投影（第1课时）义务教育课程标准实验教科书九年级 下册人民教育出版社观察下列图片 物体在日光或灯光的照射下，会在地面、墙壁等处形成影子，可见影子与物体的形状有密切的关系．你知道物体与影子有什么关系吗？物体和它的影子如此密切，在数学中影子是物体的什么呢?投影所在的平面叫做投影面．照射光线叫做投影线投影面投影投影线 一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影（projection）投影

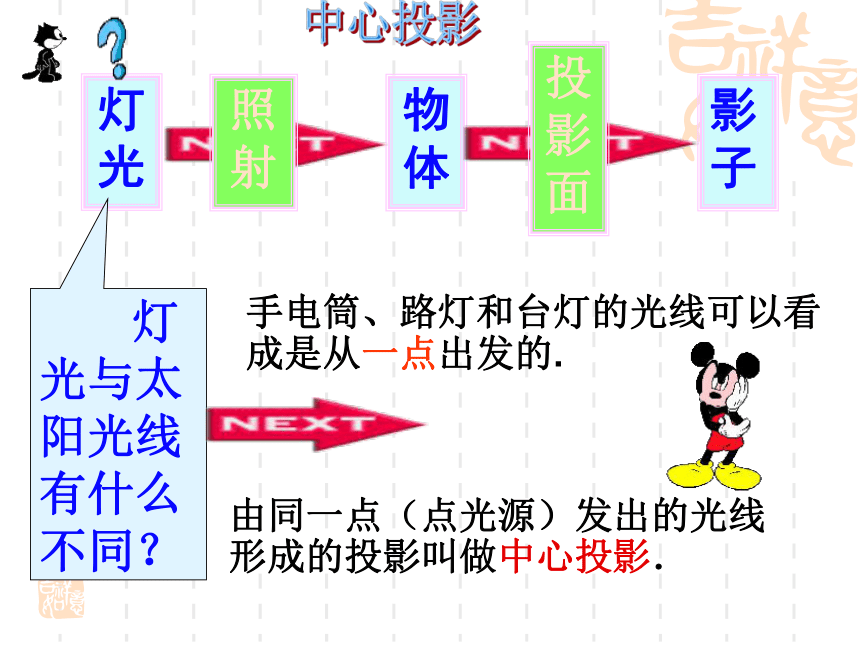

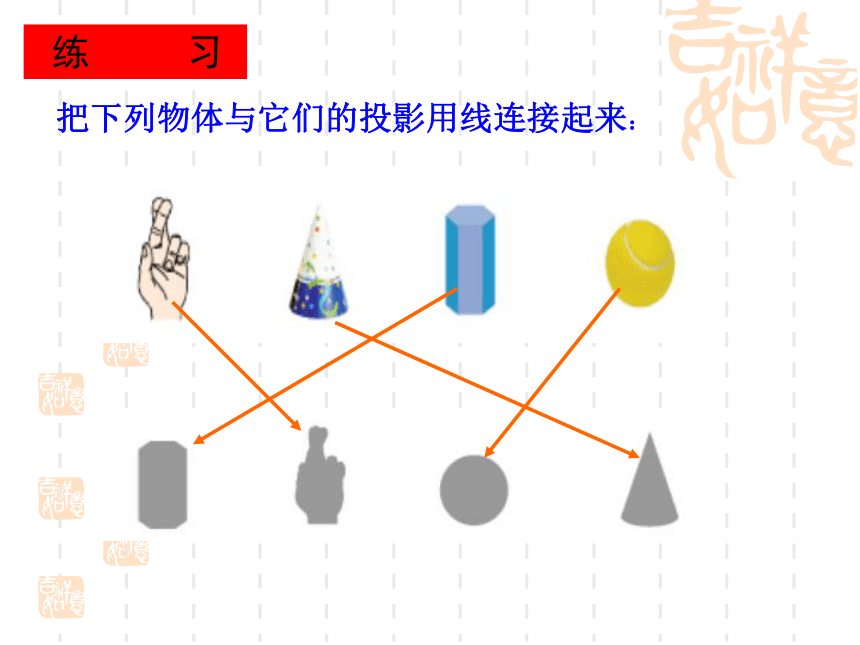

把下列物体与它们的投影用线连接起来： 练 习 例如，物体在太阳光的照射下形成的影子（简称日影）就是平行投影．日影的方向可以反映时间，平行投影 有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线。由平行光线形成的投影是平行投影。我国古代的计时器日晷，就是根据日影来观测时间的．思考：还有其他光线的投影吗？ 皮影戏是利用灯光的照射，把影子的影态反映在银幕（投影面）上的表演艺术．皮影物体影子灯光照射投影面 灯光与太阳光线有什么不同？ 手电筒、路灯和台灯的光线可以看成是从一点出发的.
中心投影由同一点（点光源）发出的光线形成的投影叫做中心投影．例如：物体在灯泡发出的光照射下形成影子就是中心投影．
中心投影思考:平行投影和中心投影有什么区别和联系呢?平行投影与中心投影的区别与联系物体与投影面平行时的投影 灯光与影子议一议 1、下面两幅图分别是两棵小树在同一时刻的影子.你能判断出哪幅图是灯光下形成的，哪幅图是太阳光下形成的吗？ 灯光与影子3、有人说，在同一路灯下，如果甲物体比乙物体的影子长，那么就说明甲物体比乙物体高.你认为这种说法正确吗？ 2、小东在一路灯下行走，他的影长怎样变化？小东在阳光照耀的道路上行走，他的影长怎样变化？例1:（1）下图是两棵小树在同一时刻的影子.请你在图中画出形成树影的光线.议一议 它们是太阳的光线还是灯光的光线?它们不是平行光线它们是发散光线 它们是灯光的光线！应用举例:“挑战”自我(2)下图是两棵小树在同一时刻的影子.请你在图中画出形成树影的光线.它们是太阳的光线下形成的还是灯光下形成的?画出同一时刻旗杆的影子,并与同伴交流这样做的理由.AB线段AB即为旗杆的影子例2：确定图中路灯灯泡所在的位置.解：过一根木杆的顶端作一条直线，再过另一根木杆的顶端作一条直线，两直线交于一点O.点O就是路灯灯泡所在的位置.O怎样确定一个点？例3: 同一时刻，两根木棒的影子如图，请画出图中另一根木棒的影子。 例4：与一盏路灯相对,有一玻璃幕墙,幕墙前面的地面上有一盆花和一棵树.晚上,幕墙反射路灯灯光形成了那盆花的影子,树影是路灯灯光形成的。你能确定此时路灯光源的位置吗？P例5：贝贝和他爸爸在阳光下的沙滩上漫步，他不想让爸爸看到他的影子，那么你能画出贝贝的大致活动的范围吗？只要贝贝的影子与他爸爸的影子完全重叠他爸就看不见他的影子了！贝贝大致活动范围：线段AB横看成岭侧成峰，远近高低各不同。
不识庐山真面目，只缘身在此山中。
——苏轼再见这节课你学了哪些知识？
有什么收获呢？
