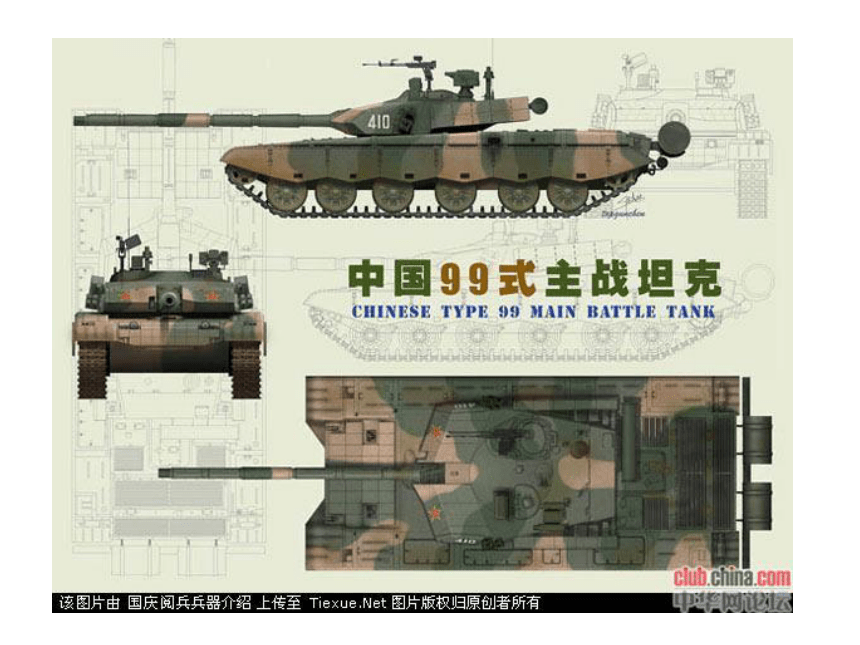

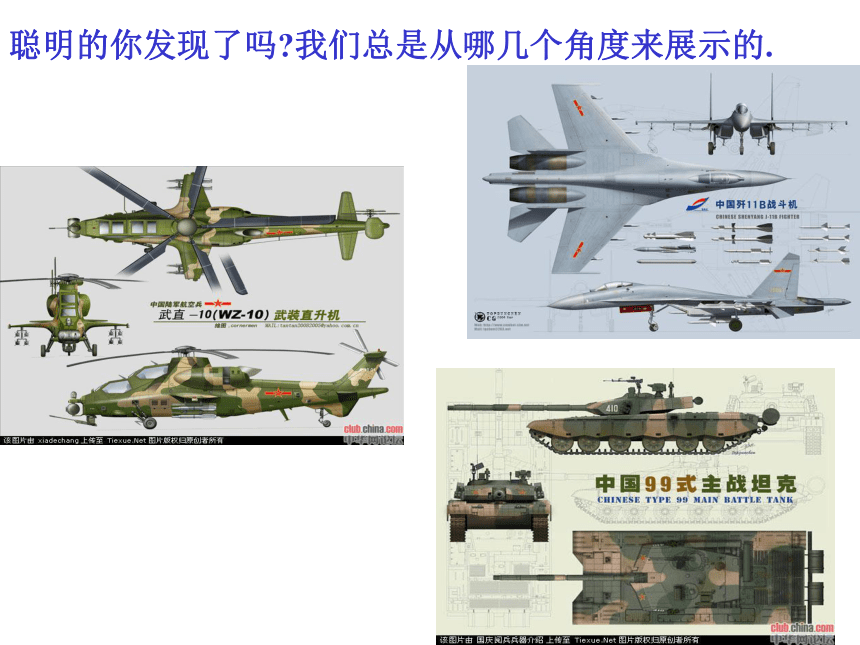

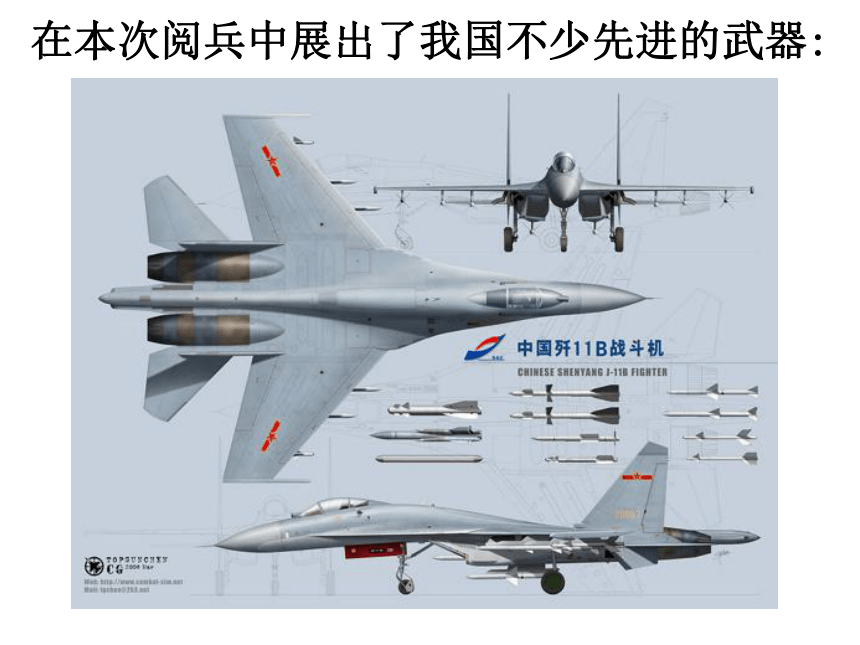

课件34张PPT。绥滨农场中学 杨琴29.2 三视图义务教育课程标准试验教科书九年级 下册新闻中心: 2009年10月1日，中华人民共和国成立60周年国庆阅兵在北京举行，……从1999年到2009年，十年间的辉煌与成就让世界为之震撼惊叹，那些走在五星红旗下的年轻脸庞更是让人动容，他们刻苦、坚毅的表情昭示着“新”中国人的彻底成长。 新闻连接国庆大阅兵 在本次阅兵中展出了我国不少先进的武器:聪明的你发现了吗?我们总是从哪几个角度来展示的.你能说出这三个视图分别是

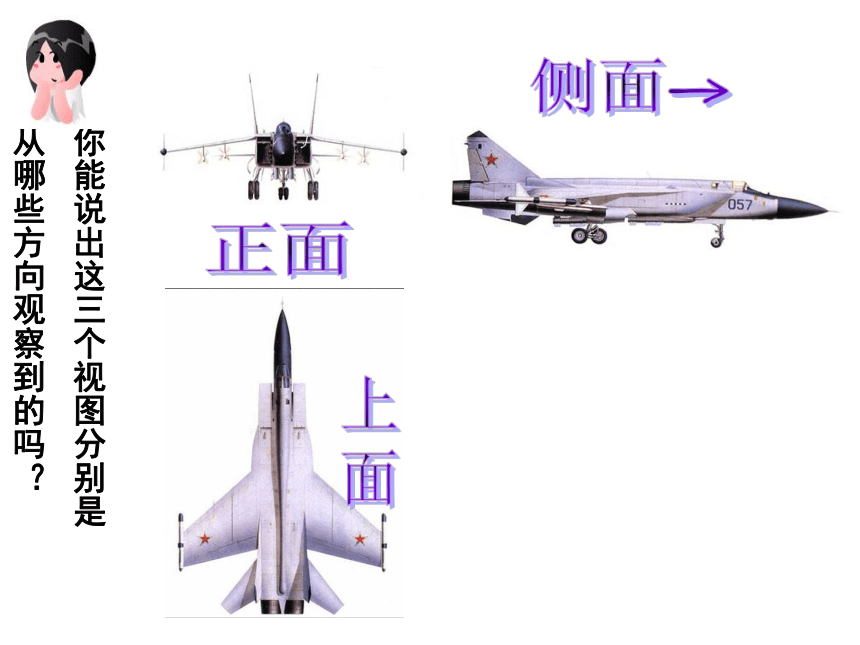

从哪些方向观察到的吗？ 上
面正面侧面→如图，我们用三个互相垂直的平面（例如墙角处的三面墙壁）作为投影面．
其中正对着我们的叫做正面．正面下方的叫做水平面，右边的叫做侧面．
一个物体（例如一个长方体）在三个投影面内同时进行正投影。如图：

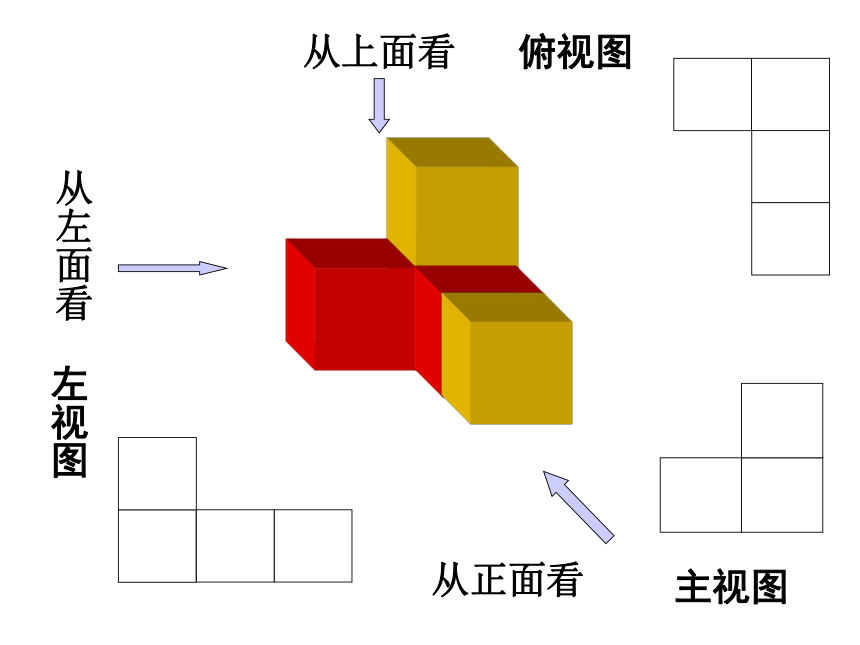

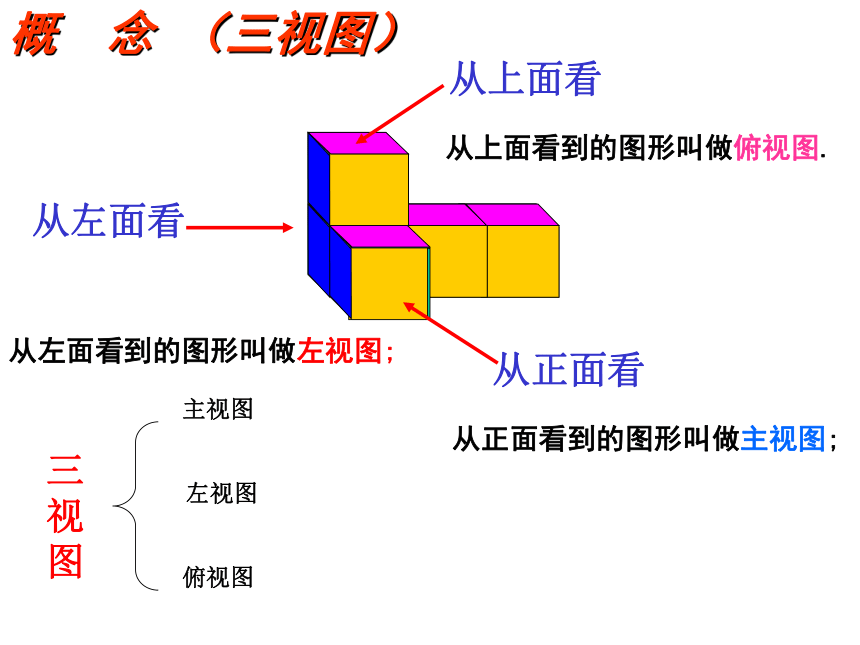

正面侧面水平面主视图俯视图左视图视图可以看作物体在某一个角度的光线下的投影．你能说出主视图、俯视图、左视图分别是怎么定义的吗？思考：三视图与投影有何关系？认识三视图在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图在侧面内得到由左向右观察物体的视图，叫做左视图．从上面看从左面看从正面看概 念 （三视图） 从正面看到的图形叫做主视图;从左面看到的图形叫做左视图;从上面看到的图形叫做俯视图.俯视图主视图左视图

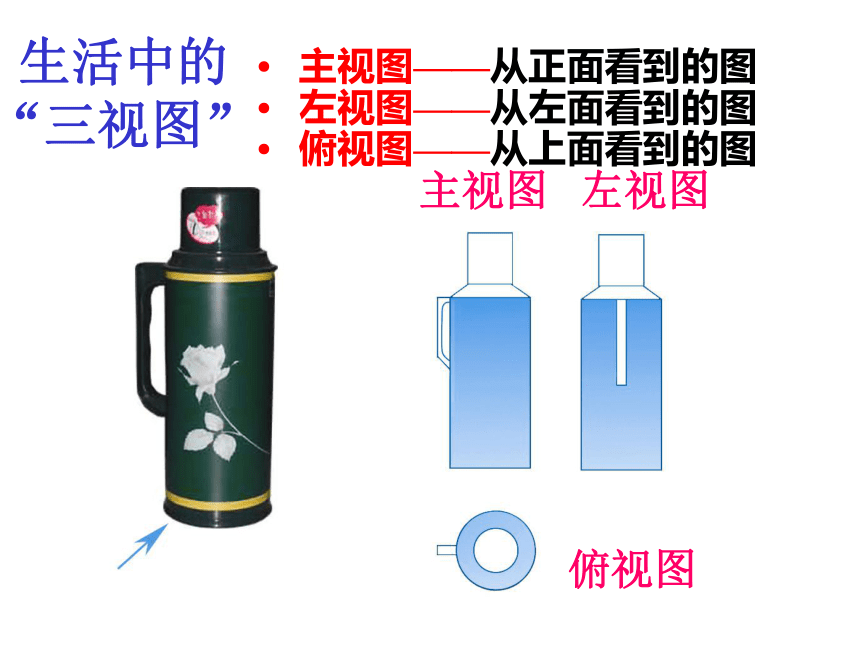

主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图

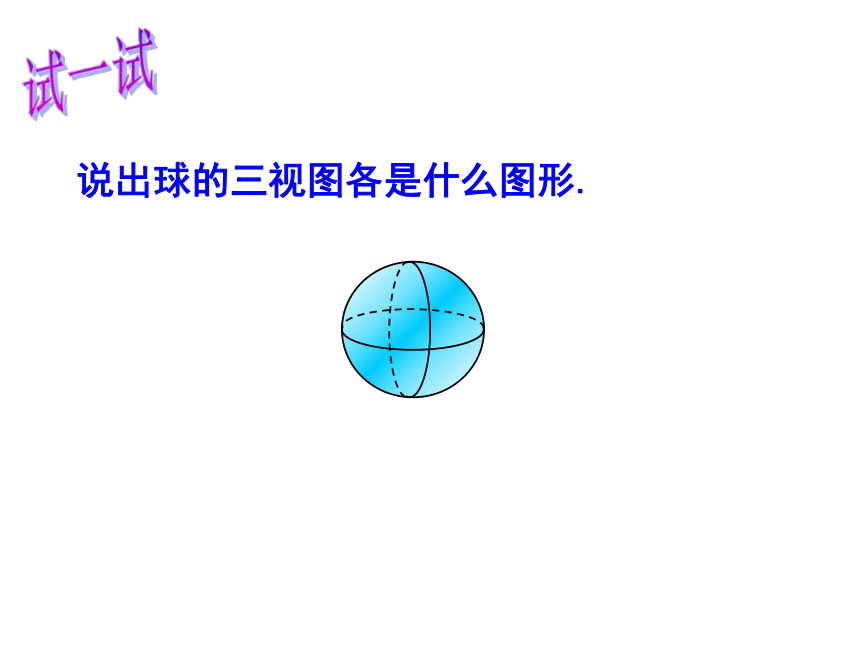

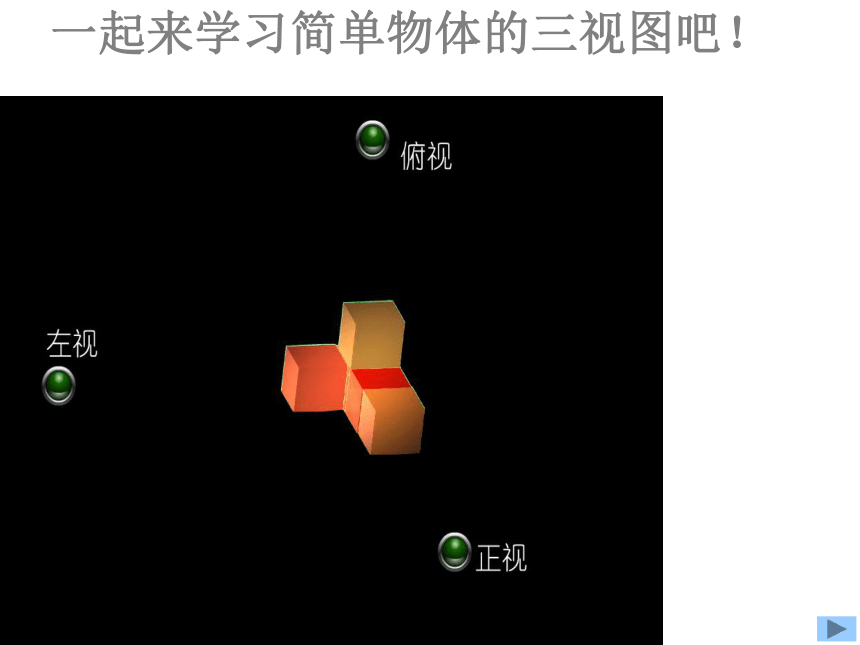

生活中的 “三视图”说出球的三视图各是什么图形. 试一试一起来学习简单物体的三视图吧！从左面看从上面看从正面看主视图俯视图左视图我们一起来看正方体的三视图主视图左视图俯视图3cm 一起来认识我们一起来看长方体的三视图20cm 30cm 40cm 例bah长对正 高平齐 宽相等 左视图hba选两个视图
进行观察，
其中有没有
相等的线段 合作学习长方体的三视图 主视图主、俯视图长对正，俯视图左视图 5cm画图原则：主、左视图高平齐，俯、左视图宽相等.3. 在主视图正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”．例1 画出图所示一些基本几何体的三视图．分析：画这些基本几何体的三视图时，要注意从三个方面观察它们，具体画法为：1.确定主视图的位置，画出主视图；2. 在主视图正下方画出俯视图，注意与主视图“长对正”；例题欣赏圆
柱主视图俯视图左视图三棱柱主视图俯视图左视图解：正四棱锥的三视图如图主视图左视图俯视图注意画三视图时看得
见的线都要画上去.球主视图俯视图左视图1. 篮球的三视图都是（ ），数学课本的三视图都是（ ）。2. 如图所示的圆锥的左视图是（ ）。圆长方形圆轻松乐园挑战自我请通过观察说出圆锥的三视图分别是什么？主视图 左视图 俯视图对号入坐 如图所示是一个组合体的三视图，则主视图是（ ）图，左视图是（ ）图，俯视图是（ ）图。ABCABC请画出下面立体图形的三视图。小试牛刀你画对了么?漫画 “6”与“9” 他们为什么会出现争执？轻松片刻一个物体的俯视图是圆，试说明该物体的可能形状。看谁想的多？ 由四个大小相同的小立方体搭成的几何体的左视图如图所示，则这个几何体的搭
法不能是（ ）D反思提高三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时,要符合如下原则:
位置：主视图 左视图
俯视图
大小：长对正,高平齐,宽相等.
丰收园基本几何体的三视图：（1）立方体的三视图都是正方形。（2）圆柱的三视图中有两个是长方形，另一个是圆。（3）圆锥的三视图中有两个是三角形，另一个是圆。（4）棱锥的三视图中有两个是三角形，另一个是多边方形。（5）球体的三视图都是圆。一个几何体的视图是唯一的，但从视图反过来考虑几何体时，它有多种可能性。请你举一些例子加以说明。提示：例如正方体的主视图是一个正方形，但主视图是正方形的几何体就有很多，如四棱柱，长方体，圆柱等。辨一辨，说一说： 从正面看到的图形，称为主视图。 从上面看到的图形，称为俯视图。 从左面看到的图形，称为左视图。反思提高画出下图的三视图挑战自我结束寄语画三视图是培养空间想象力的一个重要途径.
在挑战自我的平台(由物体画三视图状)充分展现自我才华.
