29．2三视图1

课件30张PPT。29.2 三视图义务教育课程标准试验教科书九年级 下册 当我们从某一个角度观察一个物体时,
所看到的图象叫做物体的一个视图
为了全面反映物体的形状，往往采用多个视图来反映物体不同方面的形状 在生活中我们应从不同角度，多方面地去看待一件事物，分析一件事情。如图，我们用三个互相垂直的平面（例如墙角处的三面墙壁）作为投影面．
其中正对着我们的叫做正面．正面下方的叫做水平面，右边的叫做侧面．
一个物体（例如一个长方体）在三个投影面内同时进行正投影。如图：

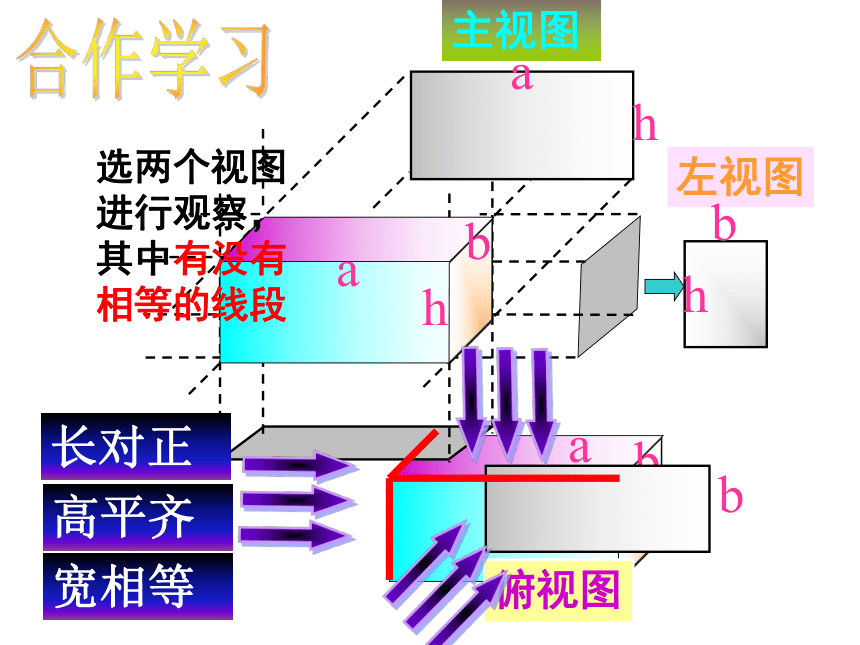

正面侧面水平面主视图俯视图左视图视图可以看作物体在某一个角度的光线下的投影．你能说出主视图、俯视图、左视图分别是怎么定义的吗？认识三视图在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图在侧面内得到由左向右观察物体的视图，叫做左视图．bah长对正 高平齐 宽相等 左视图hba选两个视图
进行观察，
其中有没有

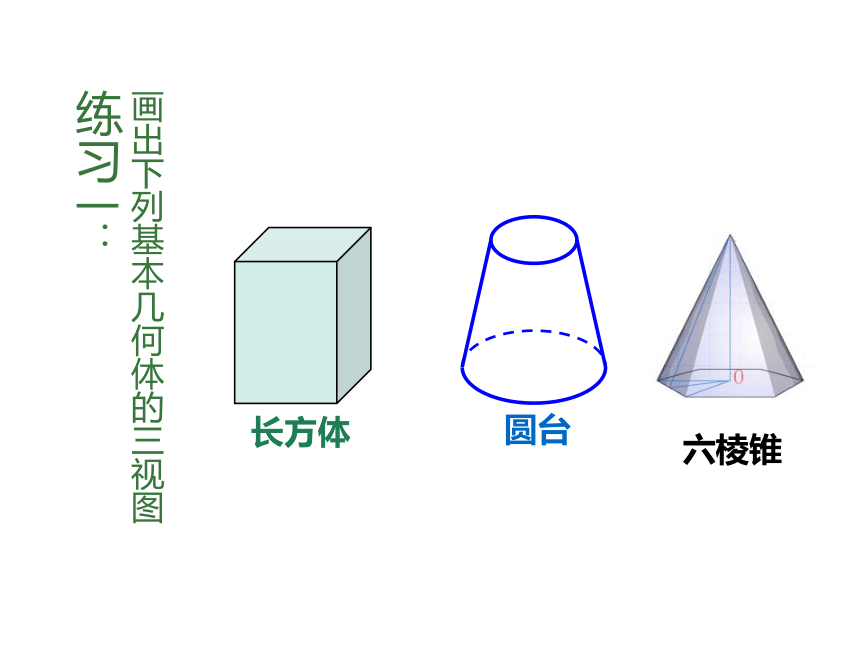

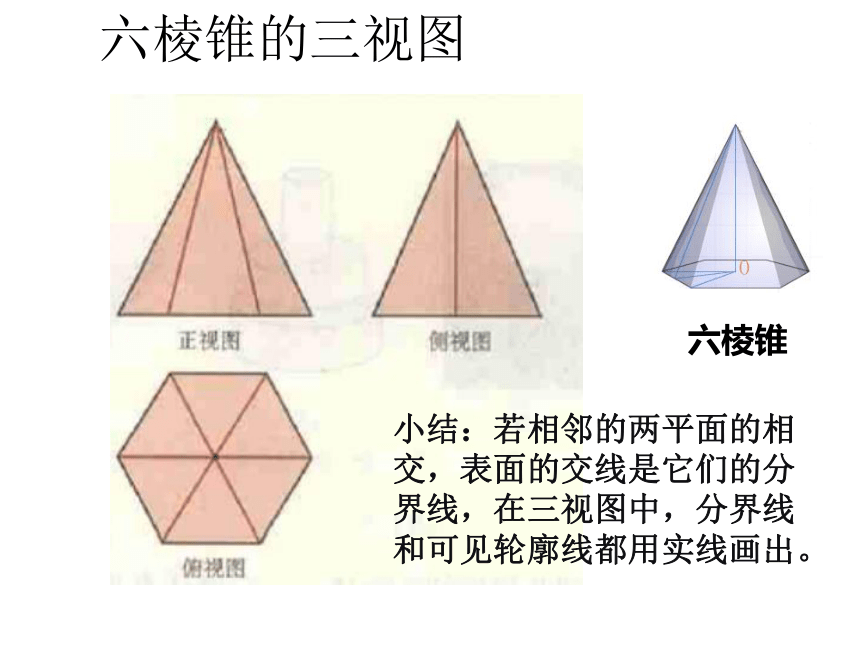

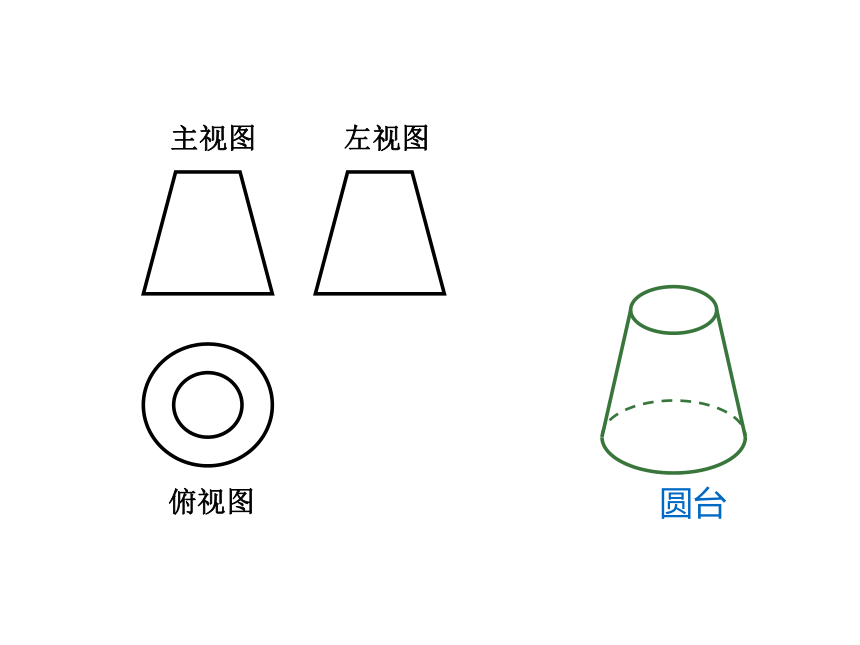

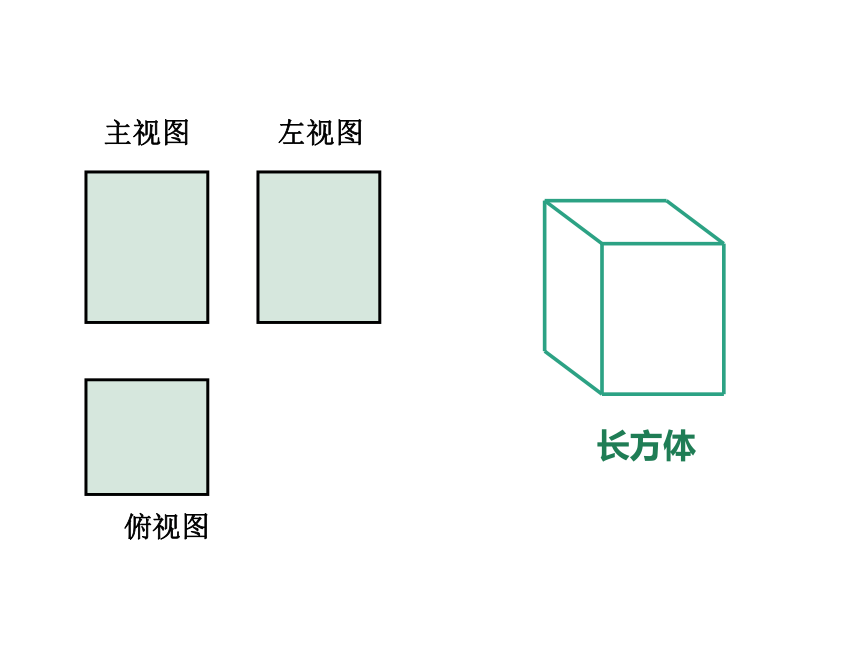

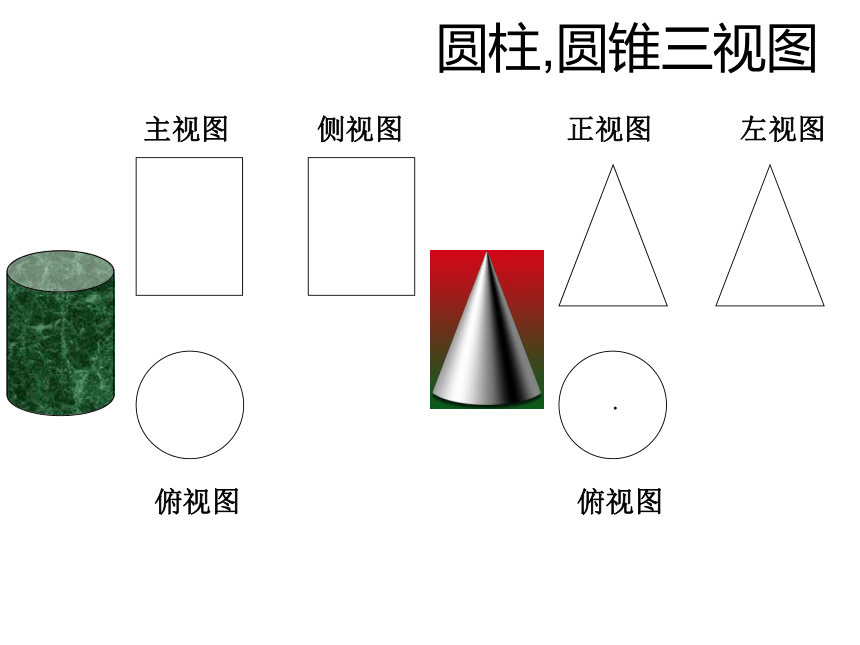

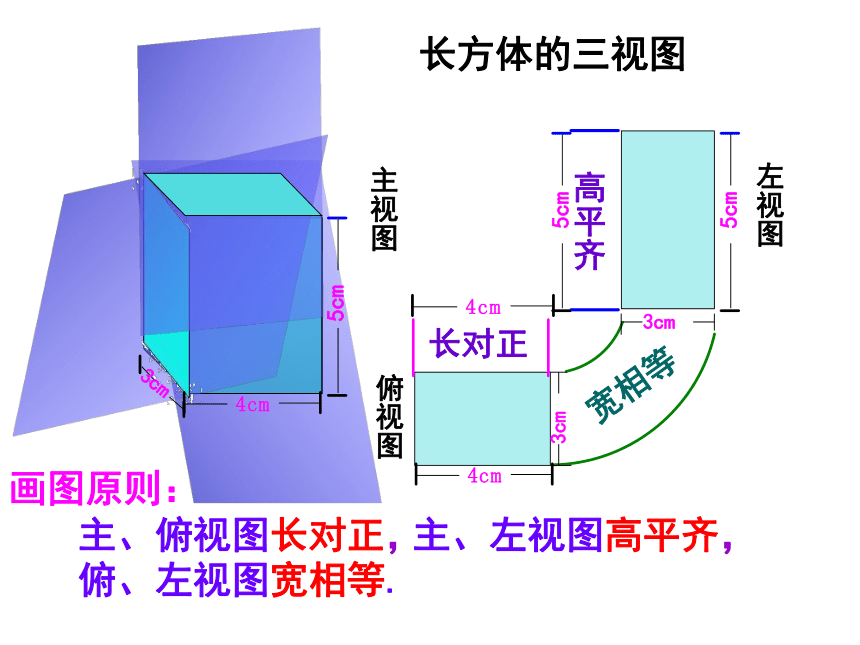

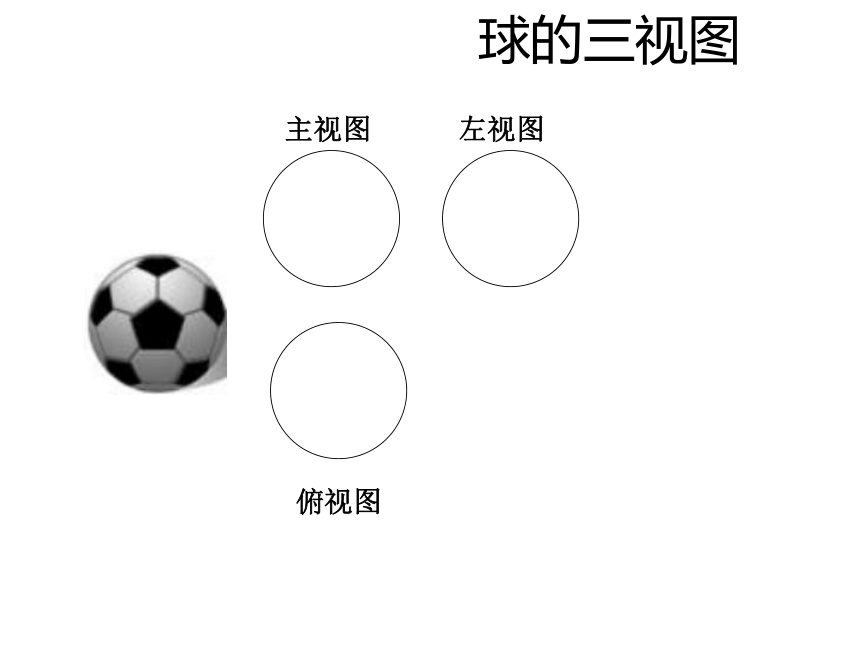

相等的线段 合作学习长方体的三视图 主视图主、俯视图长对正，俯视图左视图 5cm画图原则：主、左视图高平齐，俯、左视图宽相等.下面各图中物体形状分别可以看成什么样的几何体? 圆柱 圆锥 球从正面,侧面,上面看这些几何体,它们的形状各是什么样的?正面看:长方体 等腰三角形 圆侧面看:长方体 等腰三角形 圆上面看: 圆 圆 圆你能画出各物体的三视图吗?主视图侧视图俯视图正视图左视图俯视图圆柱,圆锥三视图主视图左视图俯视图球的三视图长方体圆台画出下列基本几何体的三视图练习一：六棱锥长方体长方体主视图左视图俯视图圆台圆台主视图左视图俯视图六棱锥小结：若相邻的两平面的相交，表面的交线是它们的分界线，在三视图中，分界线和可见轮廓线都用实线画出。六棱锥的三视图例 画出下面几何体的三视图。 简单组合体的三视图主视图侧视图俯视图简单组合体的三视图注意：不可见的轮廓线，用虚线画出。 主视图左视图俯视图简单组合体的三视图三视图注意点:1.确定主视图方向2.先画出能反映物体真实形状 的一个视图(一般为主视图） 3.布置视图
位置：主视图 左视图
俯视图4.画图原则:要求：俯视图安排在正视图的正下方，侧视图安排在正视图的正右方。 正视图——从正面看到的图
侧视图——从左面看到的图
俯视图——从上面看到的图长对正 高平齐 宽相等? 挑战自我?练习3、画下例几何体的三视图练习4、5、画下例几何体的三视图练习6、画下例几何体的三视图例2、画下例几何体的三视图例 、画下例几何体的三视图练习1、画下例几何体的三视图练习2、画下例几何体的三视图三视图1、三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图
2、画物体的三视图时,要符合如下原则:
主视图 左视图
俯视图
大小：长对正,高平齐,宽相等.位置：知识方面 方法策略 感受体会请谈谈你的收获……考考你：下面的四组图中，如图所示的圆柱体的三视图是（ ）主视图左视图俯视图A主视图左视图俯视图B主视图左视图俯视图C主视图左视图俯视图DBABC（　　）（　　 ）（　　）AAB考考你俯视图左视图主视图ABC（　　）（　　）（　　）BCB左视图主视图俯视图下面三视图是表示哪个几何体？ 画物体的三视图时,要符合什么原则？(1)位置原则(2)大小原则长对正, 高平齐, 宽相等.(3)线的虚实原则可见实, 遮挡虚.复习
