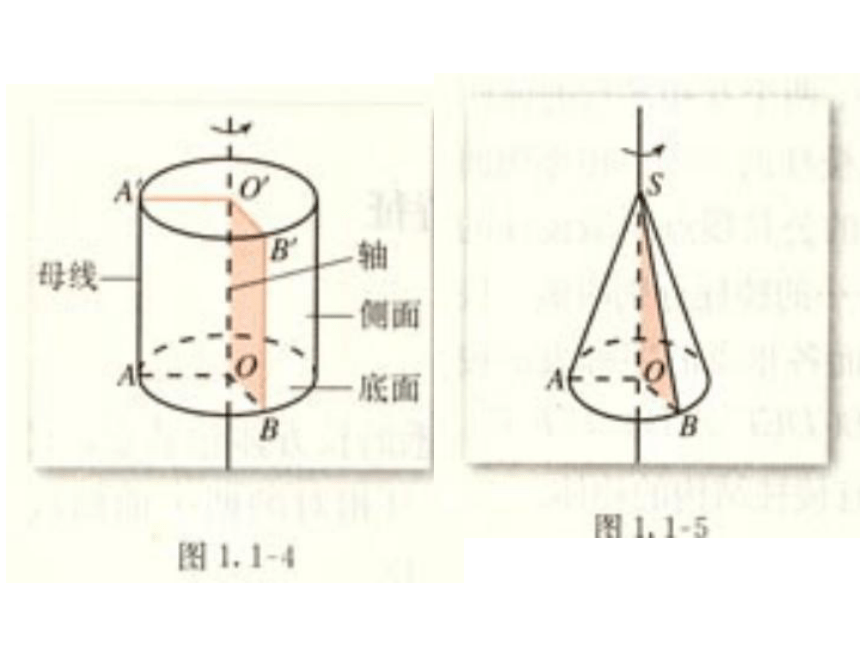

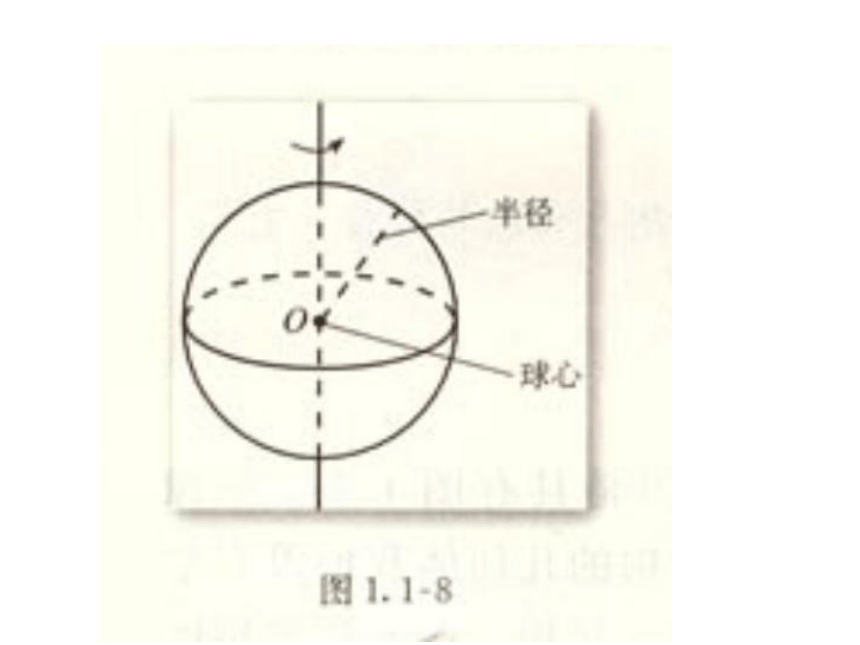

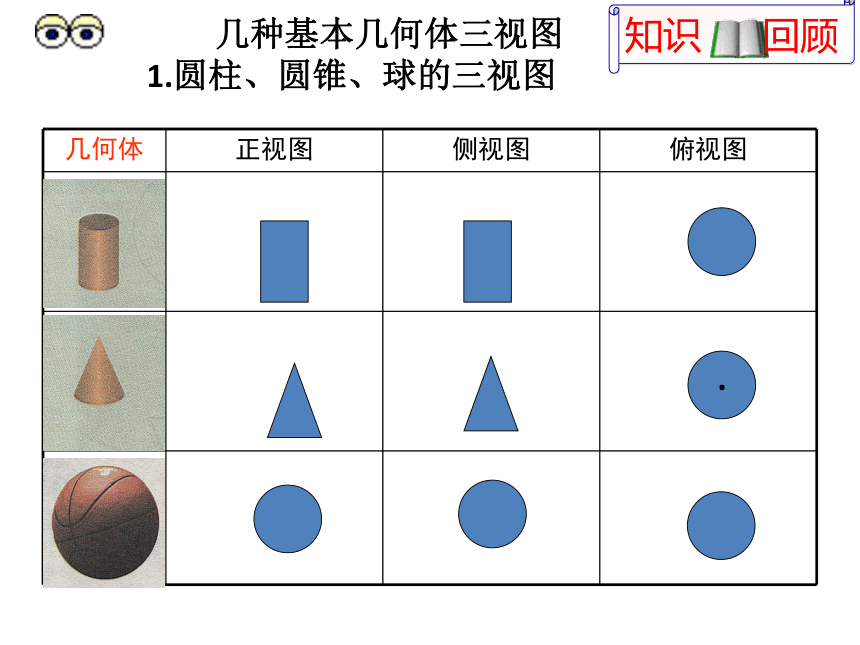

课件31张PPT。1.2.3空间几何体的直观图直观图的画法几种基本几何体三视图 1.圆柱、圆锥、球的三视图·几种基本几何体的三视图

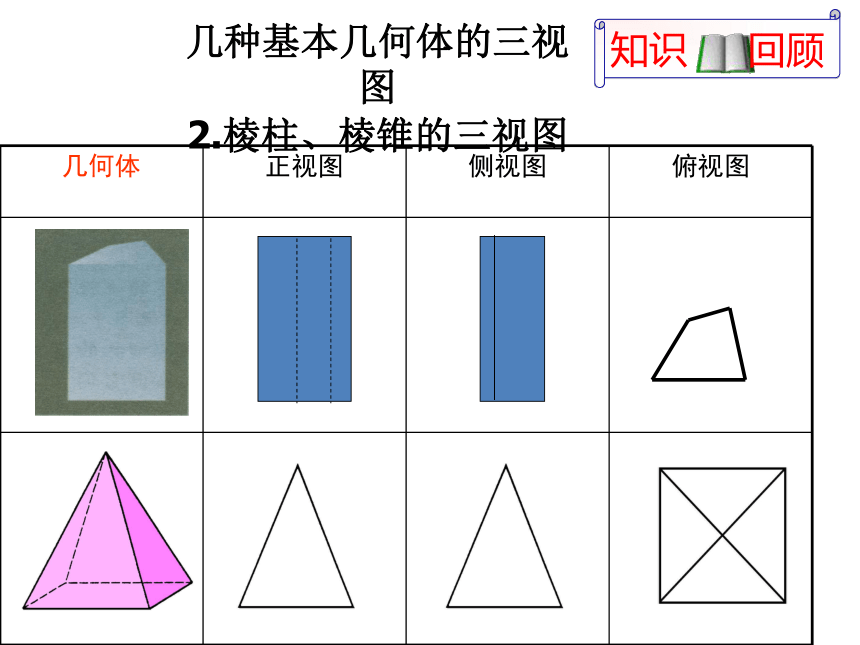

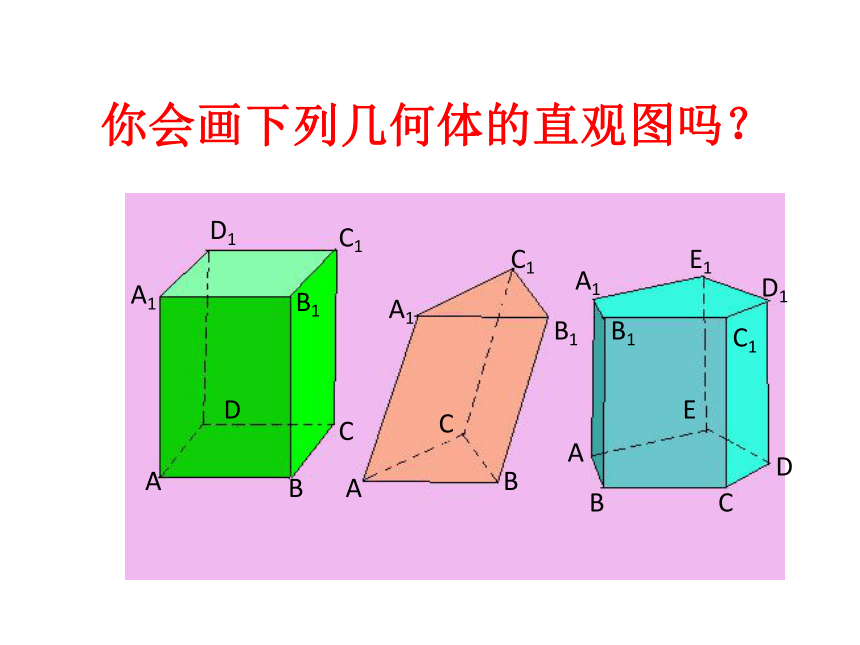

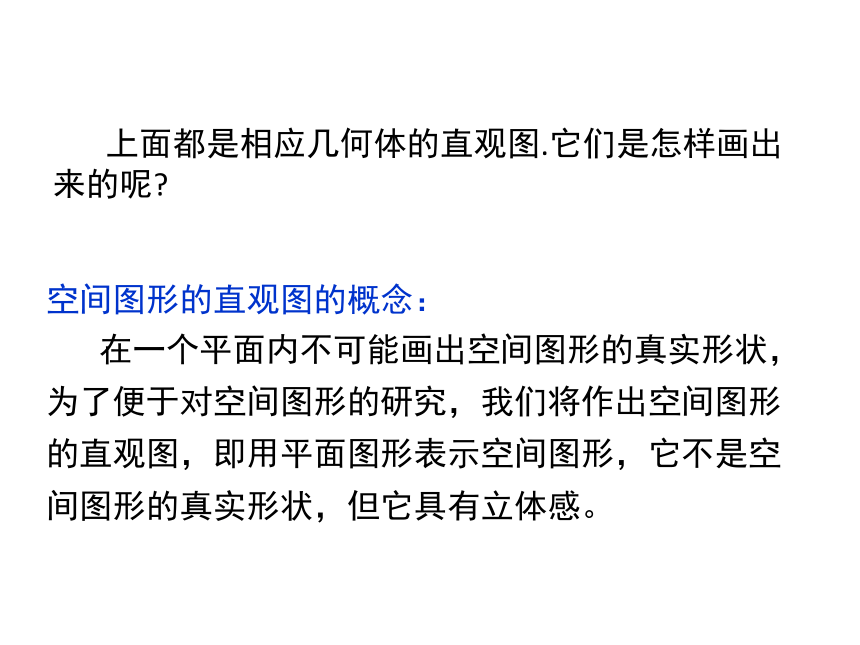

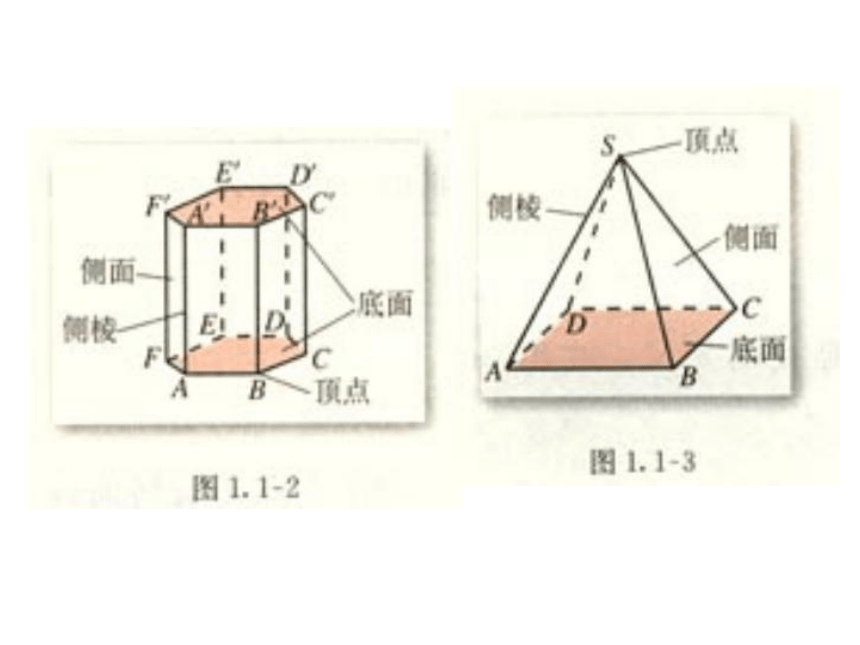

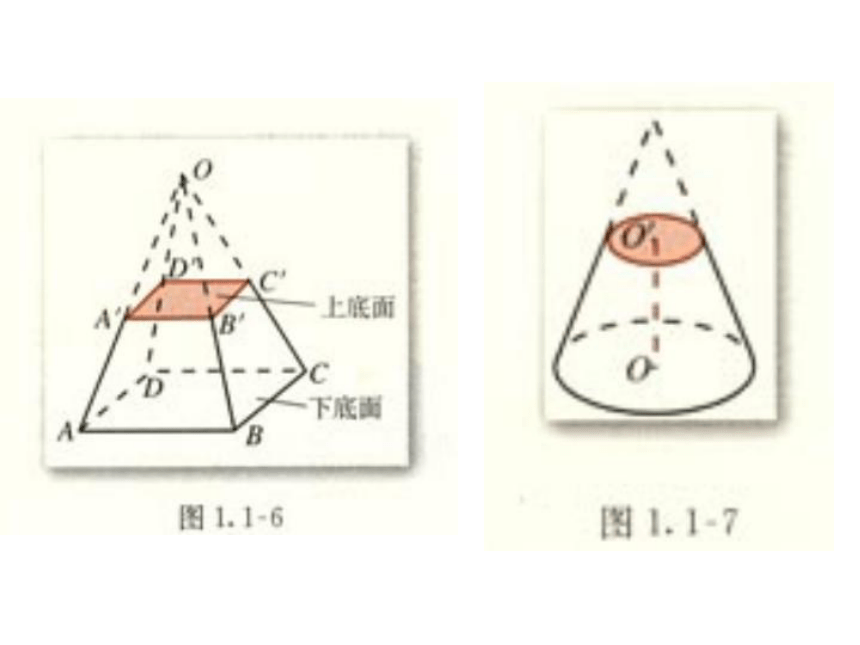

2.棱柱、棱锥的三视图ABCDA1A1A1B1B1B1C1C1C1D1D1 E1ABCABCDE你会画下列几何体的直观图吗？空间图形的直观图的概念：
在一个平面内不可能画出空间图形的真实形状，
为了便于对空间图形的研究，我们将作出空间图形
的直观图，即用平面图形表示空间图形，它不是空
间图形的真实形状，但它具有立体感。 上面都是相应几何体的直观图.它们是怎样画出

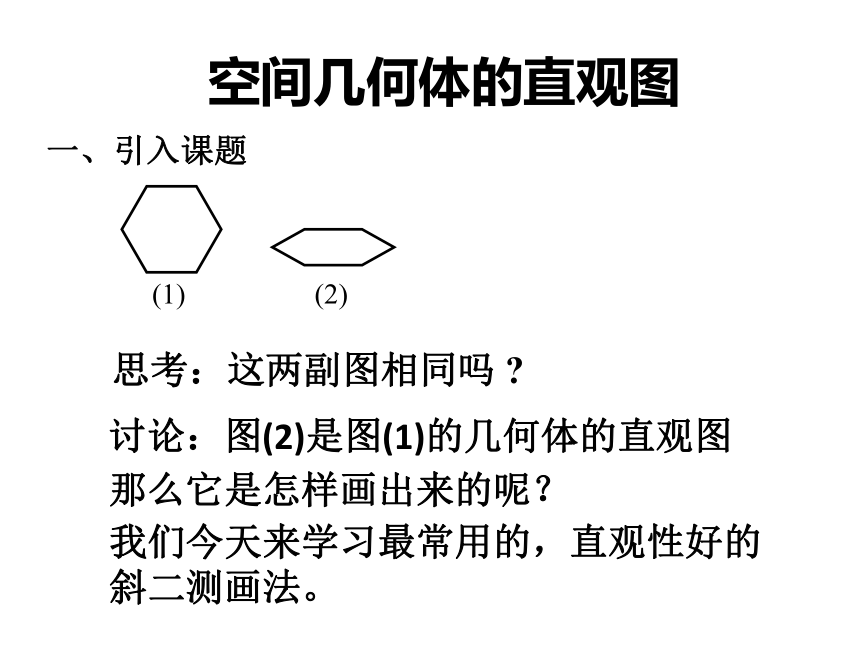

来的呢?空间几何体的直观图 思考：这两副图相同吗 ?一、引入课题(1) (2)那么它是怎样画出来的呢？我们今天来学习最常用的，直观性好的斜二测画法。

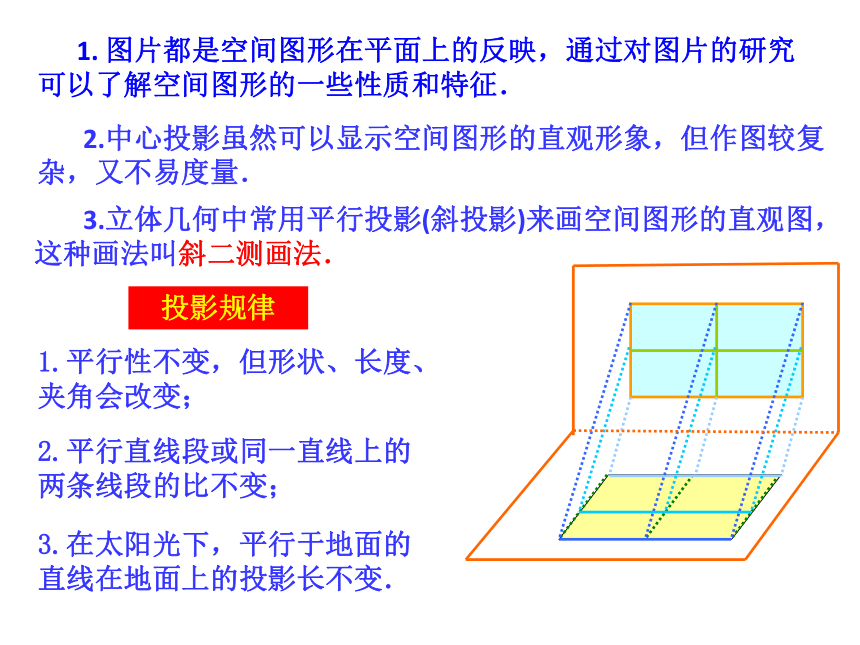

讨论：图(2)是图(1)的几何体的直观图 2.中心投影虽然可以显示空间图形的直观形象，但作图较复杂，又不易度量． 3.立体几何中常用平行投影(斜投影)来画空间图形的直观图，这种画法叫斜二测画法． 1. 图片都是空间图形在平面上的反映，通过对图片的研究可以了解空间图形的一些性质和特征．例１．用斜二测画法画水平放置的正六边形的直观图1.用斜二测画法画水平放置平面图形的直观图(1)在正六边形ABCDEF中，取AD所在的直线为X轴，对称轴MN所在直线为Y轴，两轴交于点O．画对应的 轴，两轴相交于点 ，使注意：(1)建系时要尽量考虑图形的对称性
(2)画水平放置平面图形的关键是确定多边形顶点的位置．注意：水平放置的线段长不变，铅垂放置的线段长变为原
来的一半．~请您总结斜二测画法画水平放置的平面图形的方法步骤~斜二测画法的步骤(1)在已知图形中取互相垂直的x轴和y轴，两轴相交于O点.画直观图时，把它画成对应的x’轴、y’轴，两轴交于O’，使
　　　 ，它们确定的平面表示水平平面．(2)已知图形中平行于x轴或y轴的线段，在直观图中分别画成平行于x’轴或y’轴的线段．(3)已知图形中平行于x轴的线段，在直观图中保持原长度不
变；平行于y轴的线段，长度为原来的一半．用斜二测画法画下列图形的直观图：
(1)边长为2cm的正方形
(2)边长为2cm的正三角形
(3)半径为2cm的圆画水平放置的圆的直观图.EFGH说明 关于水平放置的圆的直观图的画法，常用正等测画法．在实际画水平放置的圆的直观图时，通常使用椭圆模版．练习P19)1,2,3练习:P21 EX1、2斜二测画法的基本步骤和规则:（1）建坐标系，定水平面；（3）水平线段等长，竖直线段减半.（2）与坐标轴平行的线段保持平行；小结：“横同，竖半， ”例2 .画棱长为2cm的正方体的直观图练习:用斜二测画法画长、宽、高分别为4cm、
3cm、2cm的长方体的直观图规则：（1）在已知图形中取水平平面，取互相垂直的轴ox、oy,再取oz轴，使∠xoz=900，且∠yoz=900 ；（4）已知图形中平行于x轴和z轴的线段，在直观图中保持长度不变；平行于y轴的线段，长度为原来的一半（2）画直观图时，把它们画成对应的 轴，使 所确定的平面表示水平平面； （3）已知图形中平行于x轴、y轴或z轴的线段，在直观图中分别画成平行于 轴 轴或 轴的线段；画棱柱、棱锥的直观图大致可分以下几个步骤画轴练习:用斜二测画法画底面边长为2cm,侧
棱长为√11cm的正四棱锥的直观图.例3．已知几何体的三视图，用斜二测画法画出
它的直观图····正视图侧视图俯视图由三视图可知：该几何体是怎么的一个组合体？
如何画出一个圆柱的直观图？
如何画出一个圆锥的直观图？
思考三视图与直观图有何关系？·课本P19的探究1.已知一四边形ABCD的水平放置的直观图是一个边长为2的正方形，请画出这个图形的真实图形。 练习2、如图为水平放置的正方形ABCO，它在直角坐标系xOy中点B的坐标为(2,2)，则在用斜二测画法画出的正方形的直观图中，顶点B‘到x’轴的距离为（　） 3、如图ΔA‘B‘C’是水平放置的ΔABC的直观图，则在ΔABC的三边及中线AD中，最长的线段是（ 　）
4、右图是ΔABC利用斜二测画法得到的水平放置的直观图ΔA‘B‘C’，其中A‘B’∥y’轴，B‘C’∥x‘轴，若ΔA‘B‘C’的面积是3，则ΔABC的面积是( )课堂小结：1、水平放置的平面图形的直观图的画法2、空间几何体的直观图的画法作业P35复习参考题A组: 3
