【课件】第1节 电阻和变阻器

课件33张PPT。第1节 电阻和变阻器 第十五章 探究电路

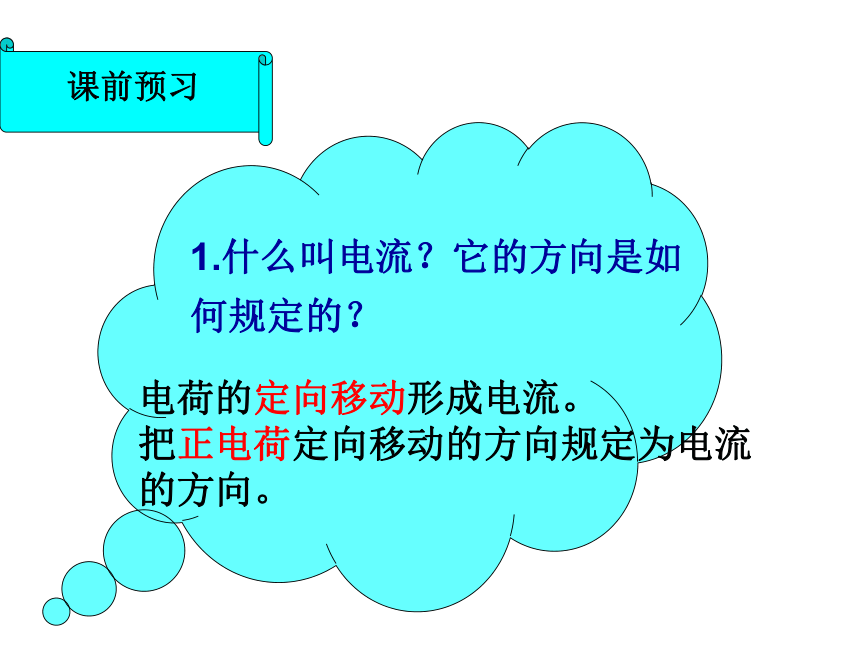

电荷的定向移动形成电流。
把正电荷定向移动的方向规定为电流的方向。1.什么叫电流？它的方向是如何规定的？课前预习

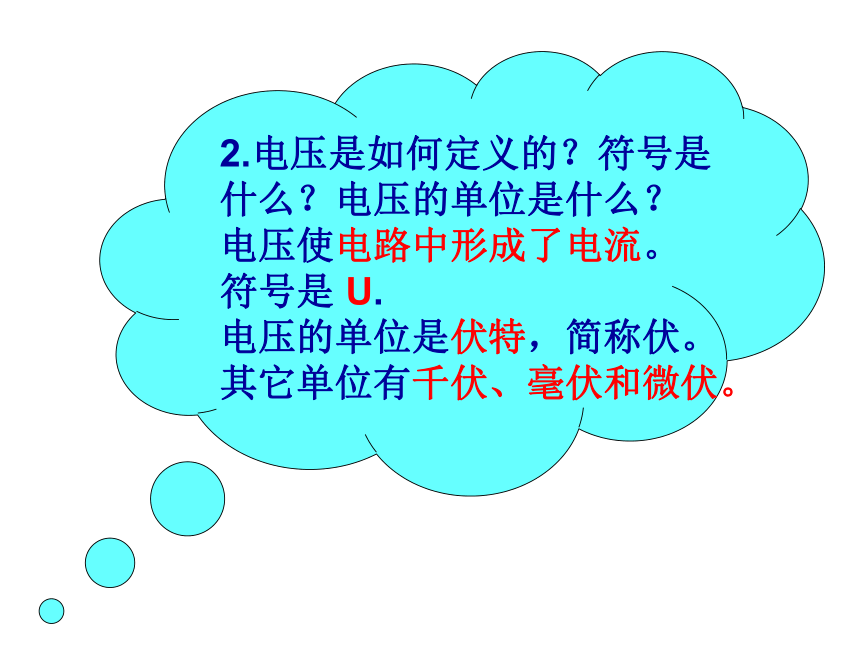

2.电压是如何定义的？符号是什么？电压的单位是什么？
电压使电路中形成了电流。
符号是 U.

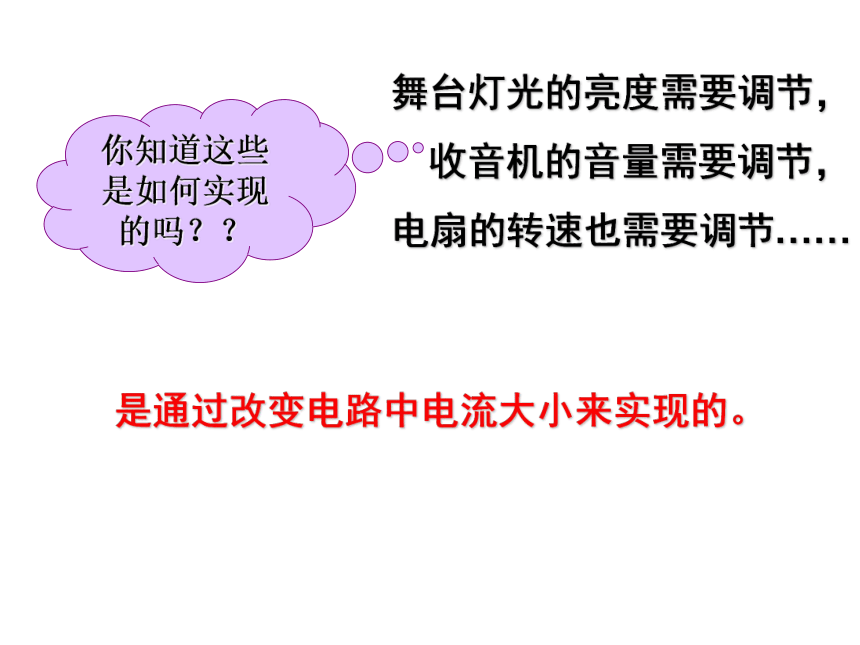

电压的单位是伏特，简称伏。其它单位有千伏、毫伏和微伏。舞台灯光的亮度需要调节，
收音机的音量需要调节，

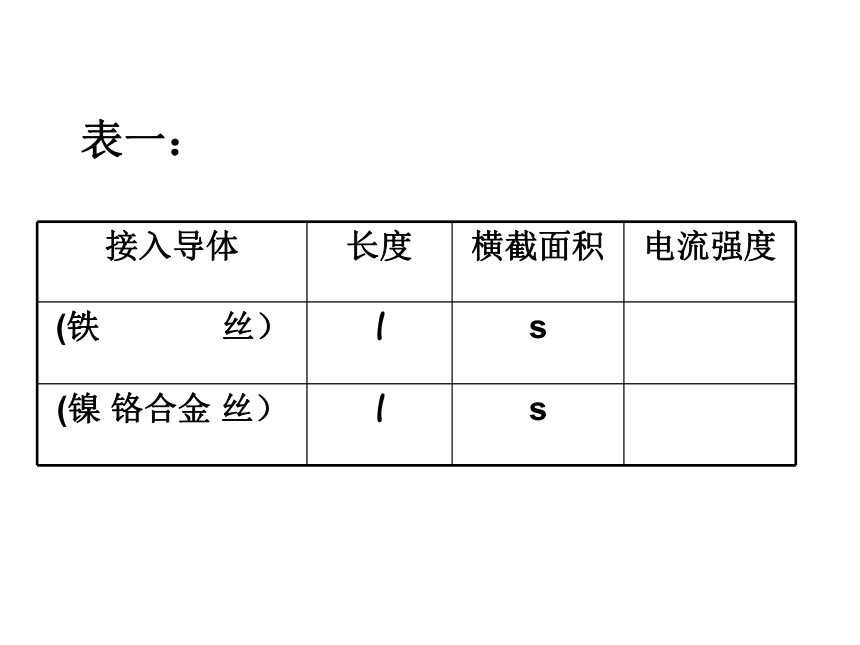

电扇的转速也需要调节……你知道这些是如何实现的吗？？是通过改变电路中电流大小来实现的。探究改变电路中电流的大小试验器材与电路图猜一猜能有几种方法改变电流大小？试一试（1）镍铬丝接入长度与铁丝一样长，（2）注意观察灯亮度与电流表示数填入表一。 活动1表一：归纳总结1、电路中接入同一导体时，_____________，即改变导体两端的______可以改变电路中电流的大小。
2、保持电路两端电压相同时，改变___________________，可以改变电路中电流的大小。改变电池的节数电压改变连接在电路中的导体 为什么电压相同时，选用不同的导体，电路中的电流不同呢？

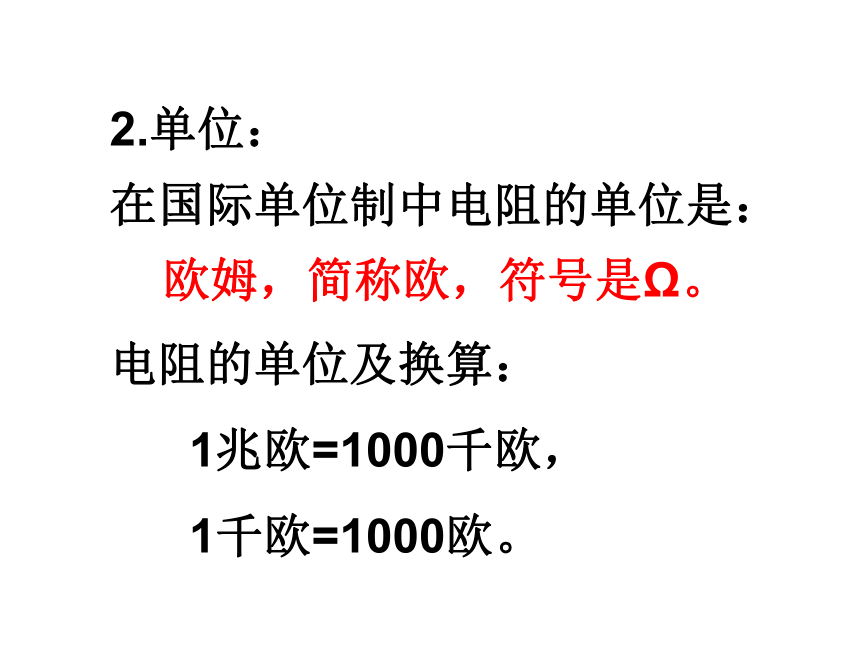

不同导体对电流的阻碍作用一般不同。可见，导体在导电的同时还存在着对电流的阻碍作用。 1、概念：物理学中用电阻表示导体对电流的阻碍作用，导体的电阻越大，它对电流的阻碍作用就越大。什么是导体的电阻2.单位：
在国际单位制中电阻的单位是：
欧姆，简称欧，符号是Ω。
电阻的单位及换算：
1兆欧=1000千欧，

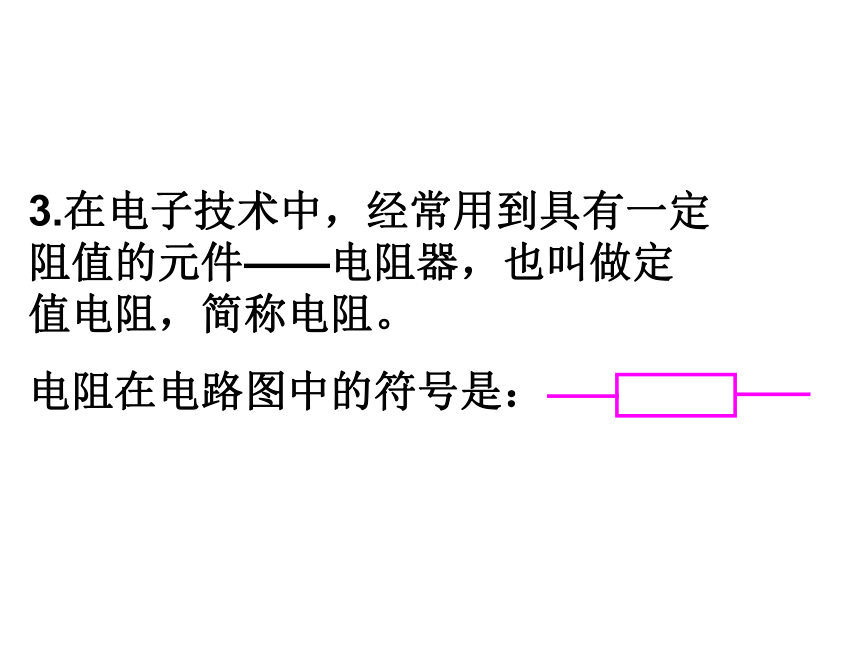

1千欧=1000欧。3.在电子技术中，经常用到具有一定阻值的元件——电阻器，也叫做定值电阻，简称电阻。
电阻在电路图中的符号是：活动2探究影响导体电阻大小的因素猜一猜说出你的猜想思考1、在实验中如何将导体的电阻“显示”出来？
2、你将如何进行实验？在长度、横截面积相同的情况下，导体的电阻跟材料有关。分析表一能选出适当的导体吗？ABCD决定电阻大小的因素：
实验1：
长度和横截面积都相同的铜丝和镍铬合金丝的电阻是否相同？
思考：导体的电阻与什么因素有关？结论：导体的电阻与导体的材料有关决定电阻大小的因素：
实验2：
材料和横截面积都相同，长度不同的镍铬合金丝的电阻是否相同？
思考：导体的电阻与什么因素有关？结论：导体的电阻与导体的长度有关决定电阻大小的因素：
实验3：
通过上面的实验，你还可以设计怎样的实验，研究电阻与哪个因素之间的关系。
材料和长度都相同，横截面积不同的镍铬合金丝的电阻是否相同？
思考：导体的电阻与什么因素有关？结论：导体的电阻与导体的横截面积有关
1.判断对错：
导体的电阻与导体的横截面积有关，导体的横截面积越大，电阻越小。分析：导体的电阻决定于导体的材料、长度和横截面积。
只叙述其中的一个或两个条件，是无法判断电阻的大小的。练习
导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积。同种材料，长度相同的电阻，横截面积越大，电阻越小；
同种材料，横截面积相同的电阻，长度越大，电阻越大。
长度和横截面积都相同的电阻，材料不同，电阻一般也不同。总结
导体的电阻还与导体的温度有关，对于大多数导体来说，温度升高，电阻增大。思考：
灯泡的灯丝是钨制成的，它的电阻是在正常发光时大还是在没有使用时大？结论0.0160.0170.0270.0520.0960.441.1一些导线在20℃时的电阻值（长1m，横截面1mm2）改变电阻线在电路中的长度，改变电阻，从而改变电流。1、原理
活动3认识滑动变阻器2、结构以及结构示意图金属棒 滑片
瓷管 线圈
接线柱（不分正负）一3、滑动变阻器主要是由什么制成的？滑动变阻器是用电阻率大的合金线制成的，这种合金线又叫电阻线。4、滑动变阻器的连接方法1）上下各接一个接线柱
2）串联在被控制电路中5、使用时的注意事项1）连接时保证接入电路中的阻值最大
2）不能使通过的电流超过最大值6、变阻器在生活中的应用举例：收音机 台灯
音箱 油量表 电位器
电阻是导体本身的一种____，它的大小决定于导体的______、________和_______。此外，导体的电阻还与导体的______有关，对于_______的导体来说，具体的关系是：__________________。性质材料横截面积长度温度大多数温度升高，电阻增大练习
判断：
（1）铜导线的电阻比铁导线的电阻小。（2）温度升高，导体的电阻会增大。（3）长的铜导线的电阻比短的铜导线的电阻大。单位换算：
20千欧＝______兆欧＝______欧。
2MΩ＝______KΩ＝______Ω
0.022000020002×106一段由若干股组成的铜芯线，当抽去它其中的几股后，这段铜芯线的电阻将（ ）
A、变大 B、变小
C、不变 D、无法确定
关于电阻以下说法正确的是（ ）
A、长的导线比短的导线电阻大
B、粗的导线比细的导线电阻小
C、铜导线比铁导线电阻小
D、以上讲法均不准确AD下列关于导体的电阻的说法中正确的是（ ）
A导体中有电流时，导体才有电阻
B导体的电阻大小取决于导体中电流的大 小
C导体的电阻是导体本身的一种性质， 与通过它的电流大小无关
D导体的电阻大小取决于导体两端电压的大小C
