人教版九年级物理第十九章生活用电复习课

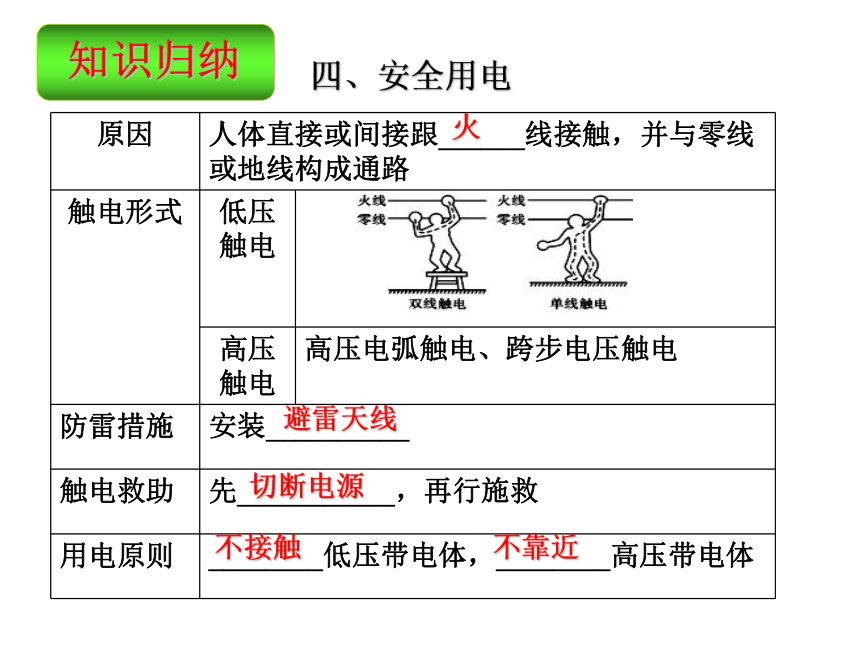

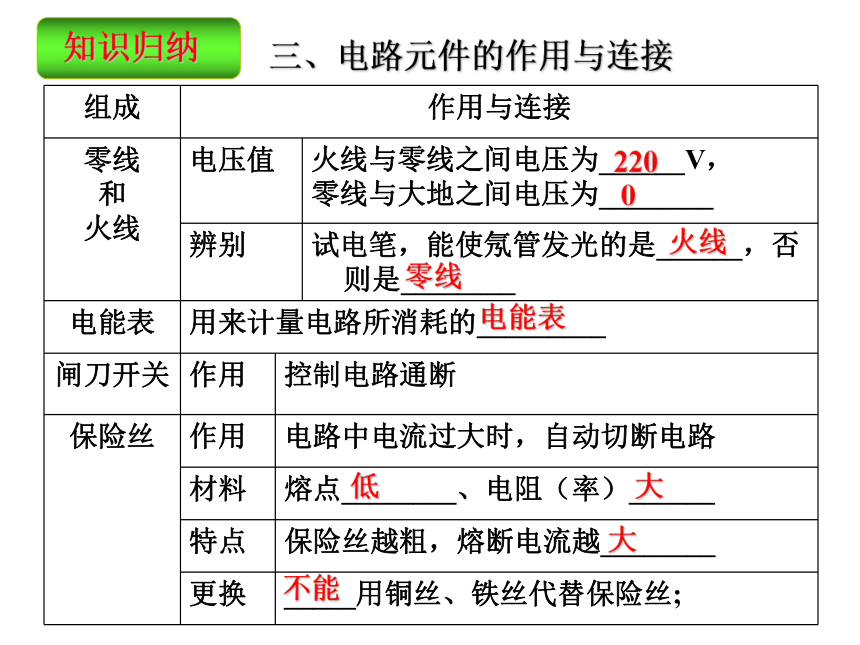

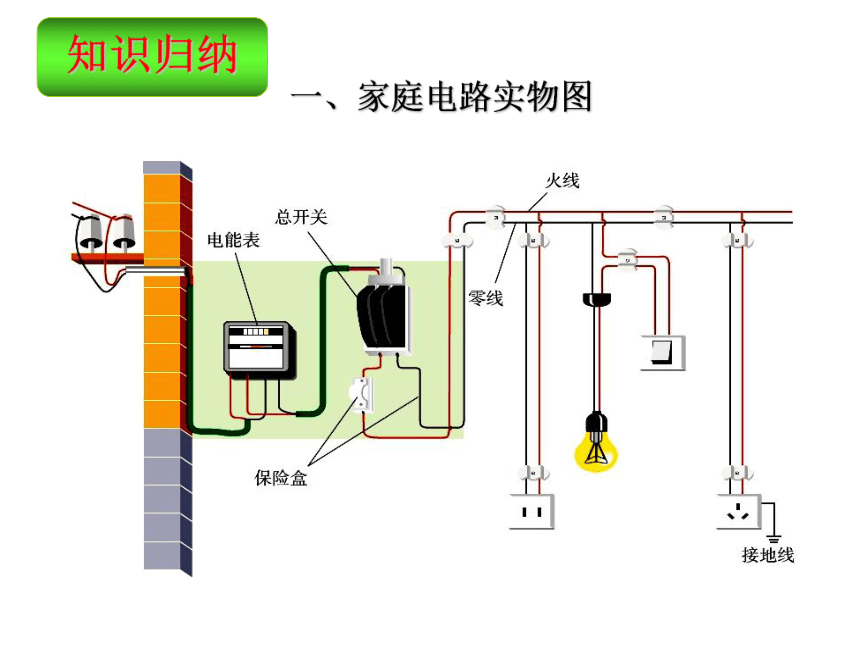

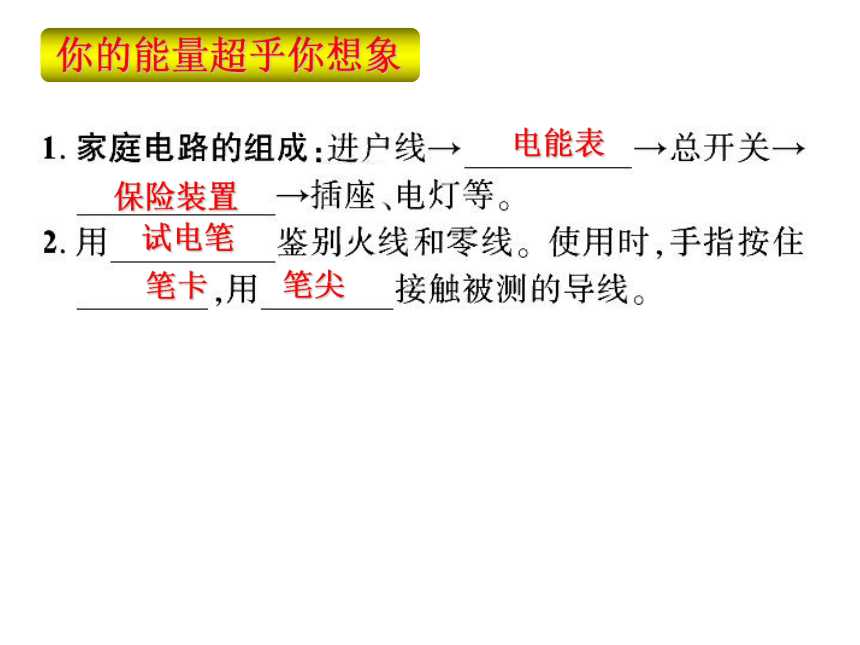

课件27张PPT。一、家庭电路实物图二、家庭电路电路图三、电路元件的作用与连接2200火线零线电能表低大大不能三、电路元件的作用与连接并串四、安全用电火避雷天线切断电源不接触不靠近电能表保险装置试电笔笔卡笔尖火线零线地线金属外壳大地漏电保护器电流电路中总功率过大 短路电阻大熔点低熔断大于等于低压高压 7. 家庭电路中三孔插座的地线是为了确保家用电器的 __________安全接地 ，防止发生人员触电事故，照明电灯与控制开关之间应该_____________（选填“串联”或“并联”），同时还要让控制开关接在____上．金属外壳串联火线8. 如图所示，属于安全用电的是( )B 9.将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。 10.按照安全用电的原则，保险丝和灯泡接法正确的是（ ）A
11、如图哪些图所示情况会发生触电事故 ；

甲、丙12.按照安全用电的原则，下列元件接法正确的是（ ）多选
总开关和保险盒 B. 灯泡
C. 两孔插座 D. 三孔插座AC 13、下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰．可能引起保险丝熔断的是（ ）
A．①②③ B．①② C．①③ D．②③B14、小丽晚上想用台灯照明看书，她把“220V 25W”台灯的插头插入插座后，室内所有电灯立即全部熄灭。保险丝立即熔断原因是（ ）
A．台灯的插头内短路 B．台灯的开关内短路
C．台灯的灯座内短路 D．插座处短路A 15.某同学晚上在家做功课时，把台灯插头插入书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出原因，他把台灯插头插入其他插座，闭合台灯开关，发现台灯能正常发光；用试电笔插入书桌边的插座进行检查时，发现其中一个插孔能使试电笔的氖管发光。关于台灯不亮的原因下列说法正确的是( )
A.进户线火线断了
B.进户线零线断了
C.书桌边的插座与火线断开
D.书桌边的插座与零线断开D 16.关于家庭电路和安全用电，下列说法正确的是（ ）
A.家庭电路中，开关可以直接接在零线和火线之间
B.家庭电路中，用铜丝代替保险丝更安全
C.在一个普通插线板上长时间同时使用多个大功率 用电器，没有安全隐患
D.三脚插头的一个插头是与用电器金属外壳相连的D 17.某家庭电路的组成如图所示，下列说法正确的是（ ）
A.图中的三个插座是串联的
B.控制灯泡的开关要接在零线与灯泡之间
C.小彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D.有金属外壳的家用电器必须使用三孔插座，以确保安全D 18.保险丝在城乡家庭电路中仍然较为常用，以下相关的说法中正确的是（ ）
A.保险丝的特点是电阻比较大，熔点比较高
B.家庭应根据具体用电需要，选用相应规格（额定电流大小）的保险丝
C.家庭选用的保险丝越粗越保险
D.在保险丝熔断后，可以用铜丝、铁丝代替B 19. 以下做法不违反安全用电要求的是（ ）
A.使用试电笔辨别火线时，手不能接触笔尾金属体
B.有人触电时先切断电源
C.在户外电线上晾衣服
D.利用停电机会检修电路B 20.小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的四点，只有d点发光，那么可能发生的故障是（ ）
A.电灯灯丝断了 B.cd之间某处断路
C.ab之间某处断路 D.开关处短路B 21. 关于家庭电路，下列说法正确的是（ ）
A.在家庭电路中，同时工作的用电器越多，总电 阻越大
B.家庭电路中总电流过大，只是由于电路中用电器的实际功率过大引起的
C.如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D.电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多D 22.小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光。如图4所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（ ） A B C DB 23.下列做法符合安全用电原则的是（ ）A
