人教版九年级物理下册课件-第二十一章 第1节 现代顺风耳——电话 （共21张PPT）

课件21张PPT。第1节 现代顺风耳——电话义务教育教科书（人教）九年级物理下册古代传递信息飞鸽传书 ?
政府配置的驿站、民间代捎书信?
以特殊声音，如钟声，鼓声，鞭炮声等传递信息?
以灯光，火光，如孔明灯，烽火等传递信息??飞鸽传书家书抵万金烽火戏诸侯情境引入现代传递信息　　有线通信：电话、电报、电视　　无线通信：收音机、对讲机??　　数字化通信：互联网、数字电视??　　纸张通信：书信、报纸??1892年纽约芝加哥的电话线路开通。电话发明人贝尔第一个试音：“喂，芝加哥”，这一历史性声音被记录下来。
新知探究

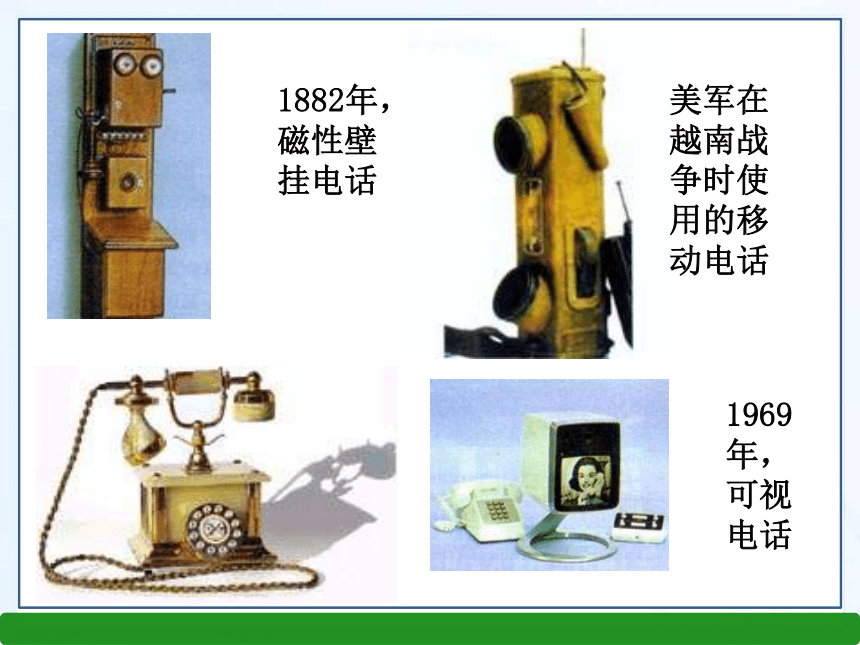

1882年，磁性壁挂电话
美军在越南战争时使用的移动电话1969年，可视电话

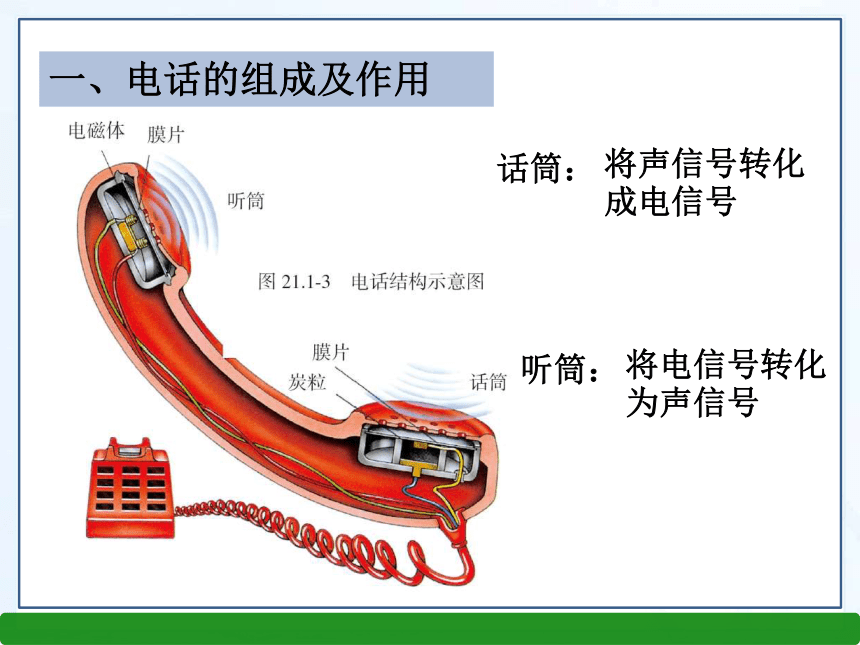

一、电话的组成及作用将声信号转化成电信号将电信号转化为声信号话筒：听筒：（一）话筒

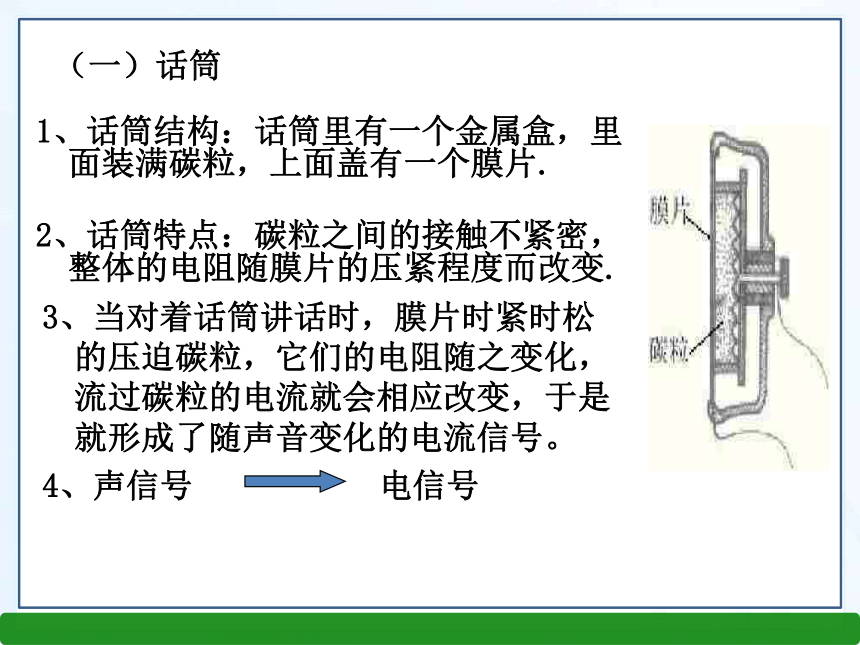

1、话筒结构：话筒里有一个金属盒，里面装满碳粒，上面盖有一个膜片.
2、话筒特点：碳粒之间的接触不紧密，整体的电阻随膜片的压紧程度而改变.
3、当对着话筒讲话时，膜片时紧时松的压迫碳粒，它们的电阻随之变化，流过碳粒的电流就会相应改变，于是就形成了随声音变化的电流信号。

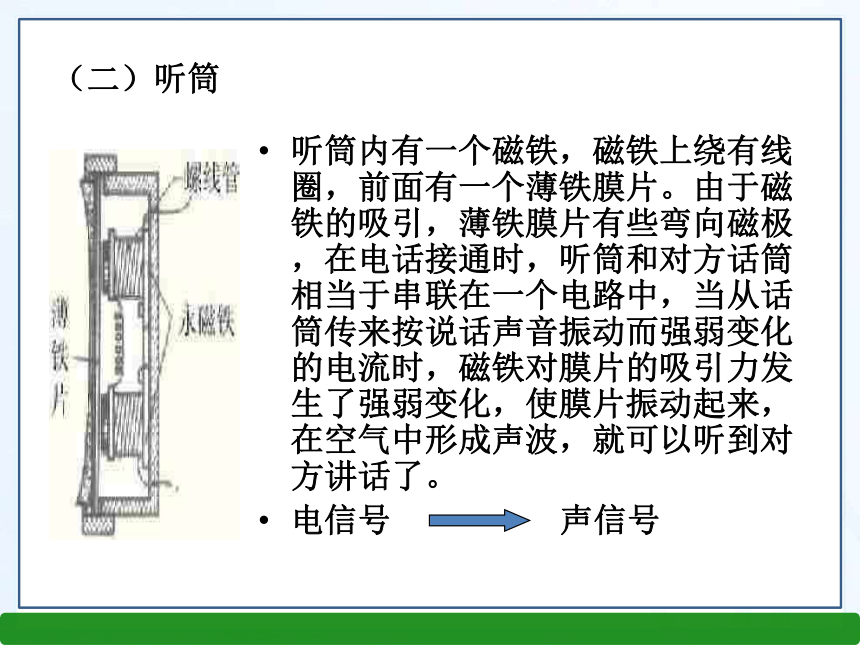

4、声信号 电信号（二）听筒听筒内有一个磁铁，磁铁上绕有线圈，前面有一个薄铁膜片。由于磁铁的吸引，薄铁膜片有些弯向磁极，在电话接通时，听筒和对方话筒相当于串联在一个电路中，当从话筒传来按说话声音振动而强弱变化的电流时，磁铁对膜片的吸引力发生了强弱变化，使膜片振动起来，在空气中形成声波，就可以听到对方讲话了。

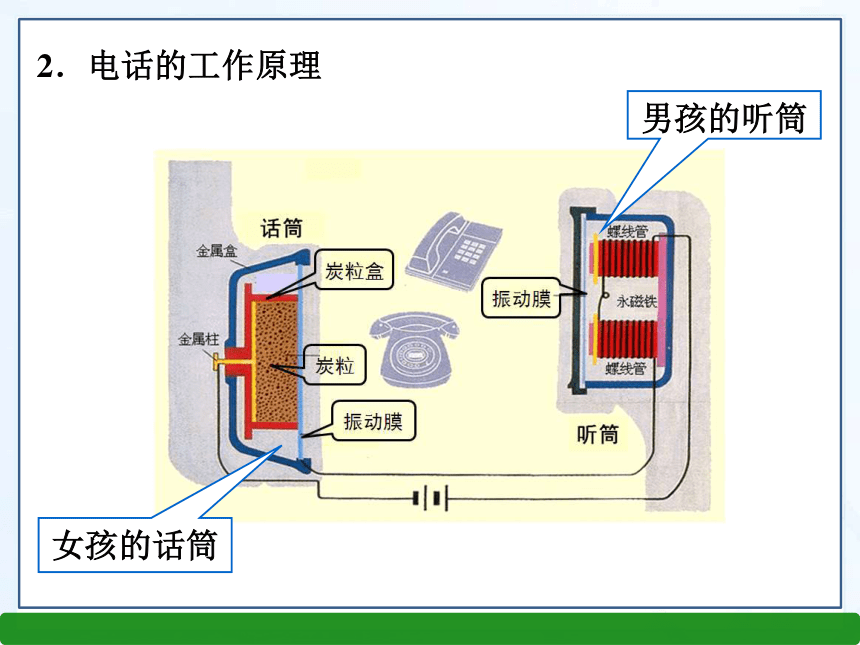

电信号 声信号2．电话的工作原理女孩的话筒男孩的听筒电话的原理说话时声带振动而发出声音→引起介质空气振动→空气振动而引起话筒内的碳粒忽松忽紧→导致电路中电阻忽大忽小→引起电路中电流忽大忽小→在另一段，磁铁对膜片的吸引力因电流变化而发生了强弱变化→引起听筒的膜片振动→在空气中形成声波→空气振动引起耳膜振动→听到说话人的声音.
工作原理：话筒把声信号变成变化的电流，电流沿着导线把信息传到远方，
在另一段，电流使听筒的膜片振动，携带信息的电流又变成了声音。女孩说话话筒膜片振动炭盒电阻变化回路电流变化磁性强弱变化 听筒膜片振动男孩听到声音3．电流把信息传到远方　　（1）需要多少条电话线？
　　（2）怎样才能减少电话线的数量？想一想 画一画甲乙二、电话交换机发明电话交换机， 提高线路效率电话交换机工作示意图程控电话交换机和操作台电话交换机原理：一个地区的电话都接到了同一台交换机上，每部电话都编上号码（即电话号码）接到交换机上使用时，交欢机把需要通话的两部电话接通，通话完毕将线路断开。
如果在一台交换机与另一台交换机之间连接上若干对电话线，则两个不同的交换机的用户也就能互相通话了。1．模拟信号和数字信号
　 电话信号分为模拟信号和数字信号两种。　　（1）模拟信号
以电话信号为例：在话筒将声音转换成信号电流时，电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样。三、数学信号和模拟信号模拟信号模拟信号：在话筒将声音转换成信号电流时，这种信号电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样，“模仿”着声音信号的“一举一动”。这种电流传递的信号叫做模拟信号，使用模拟信号的通信方式叫做模拟通信。
特点：模拟信号在长距离传输和多次加工、放大的过程中，信号电流的波形会改变，从而使信号丢失一些信息，表现为声音、图像的失真，严重时会使通信中断。　　（2）数字信号
　　以电报信号为例：用点“ · ”和画“—” 的组合代表各种数字，一定的数字组合代表一个汉字。　　发声、发光的长短，电压、电流的有无，数字0和1，磁体的N、S极等不同符号信息都可组成数字信号。数字信号数字信号：用不同符号的不同组合表示的信号叫数字信号。这种通信方式叫做数字通信。
特点：通常的数字信号只包含两种不同的状态，形式简单，所以抗干扰能力特别强。数字信号还可以通过不同的编码进行加密。1、电话是______国人_____在_____年发明的 。
2、最简单的电话机是由____ 和____组成的，其中把声信号变成电信号的是 _____，把电信号变成声信号的是______, _____ 里有一个永磁体。
3、一部电话机通常要和多部电话机通话，为了提高线路的利用率，人们发明了____ __。
4、 ________________________叫做模拟信号，______________________________叫做数字信号，你家的电话是使用_________信号的。
-美贝尔1876话筒听筒话筒听筒听筒电话交换机模仿着要传送信息的信号用不同符号的不同组合表示的信号数字随堂练习任何业绩的质变都来自于量变的积累。结束语
