课件27张PPT。第3节 广播电视和移动通信义务教育教科书（人教）九年级物理下册

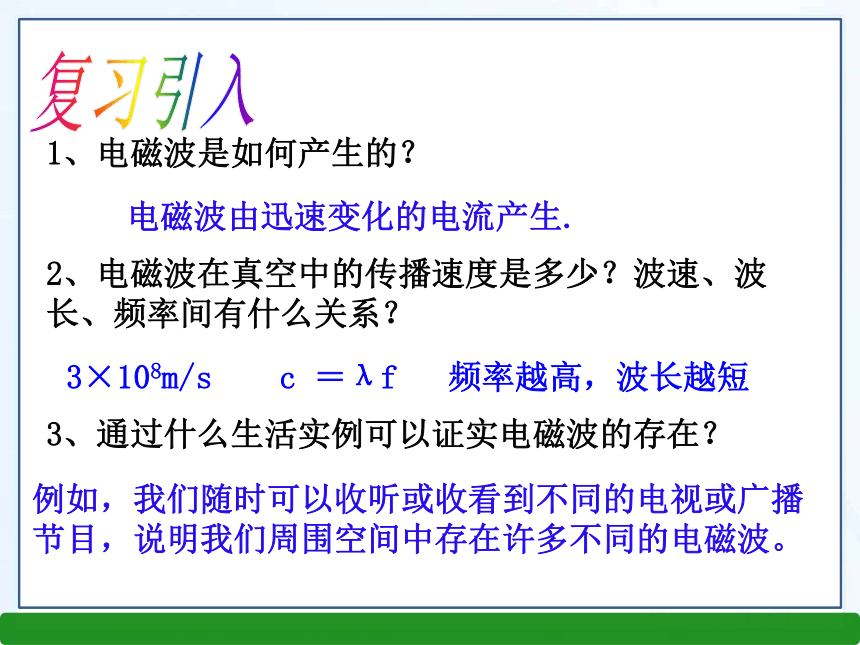

1、电磁波是如何产生的？
2、电磁波在真空中的传播速度是多少？波速、波 长、频率间有什么关系？
3、通过什么生活实例可以证实电磁波的存在？

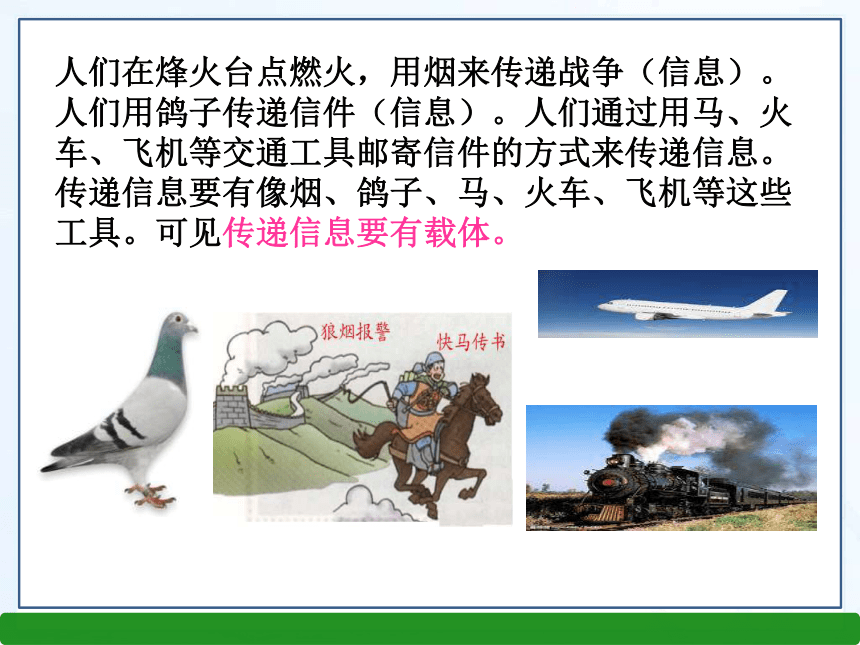

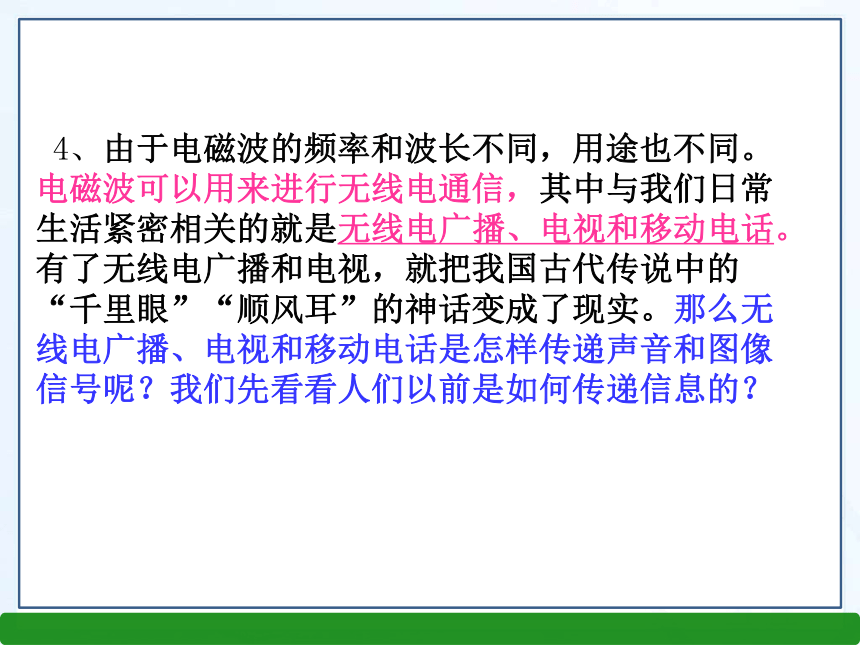

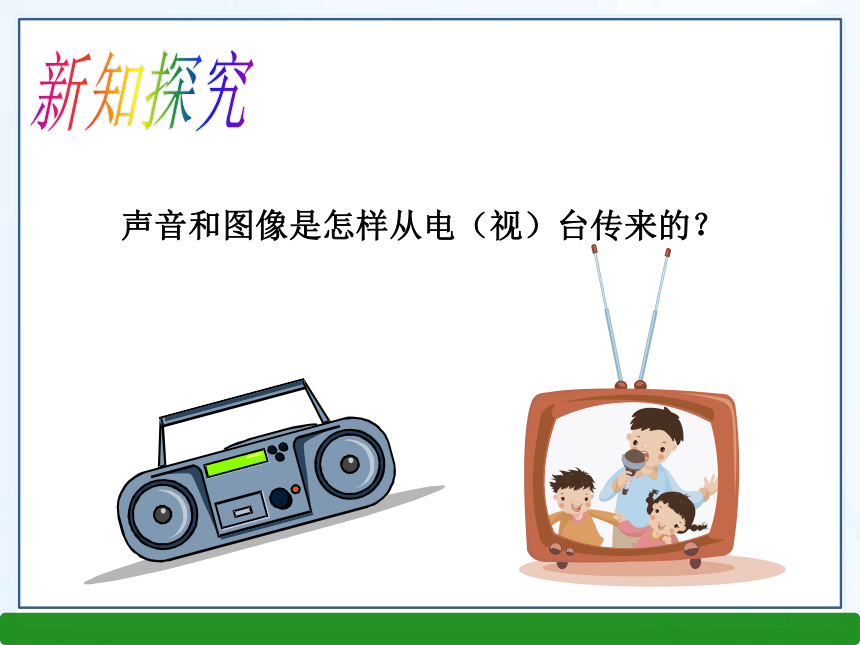

电磁波由迅速变化的电流产生.3×108m/s c ＝λf 频率越高，波长越短例如，我们随时可以收听或收看到不同的电视或广播节目，说明我们周围空间中存在许多不同的电磁波。复习引入 4、由于电磁波的频率和波长不同，用途也不同。电磁波可以用来进行无线电通信，其中与我们日常生活紧密相关的就是无线电广播、电视和移动电话。有了无线电广播和电视，就把我国古代传说中的“千里眼”“顺风耳”的神话变成了现实。那么无线电广播、电视和移动电话是怎样传递声音和图像信号呢？我们先看看人们以前是如何传递信息的？人们在烽火台点燃火，用烟来传递战争（信息）。人们用鸽子传递信件（信息）。人们通过用马、火车、飞机等交通工具邮寄信件的方式来传递信息。传递信息要有像烟、鸽子、马、火车、飞机等这些工具。可见传递信息要有载体。　　声音和图像是怎样从电（视）台传来的？新知探究1、电磁波传递声音和图像信号的原理

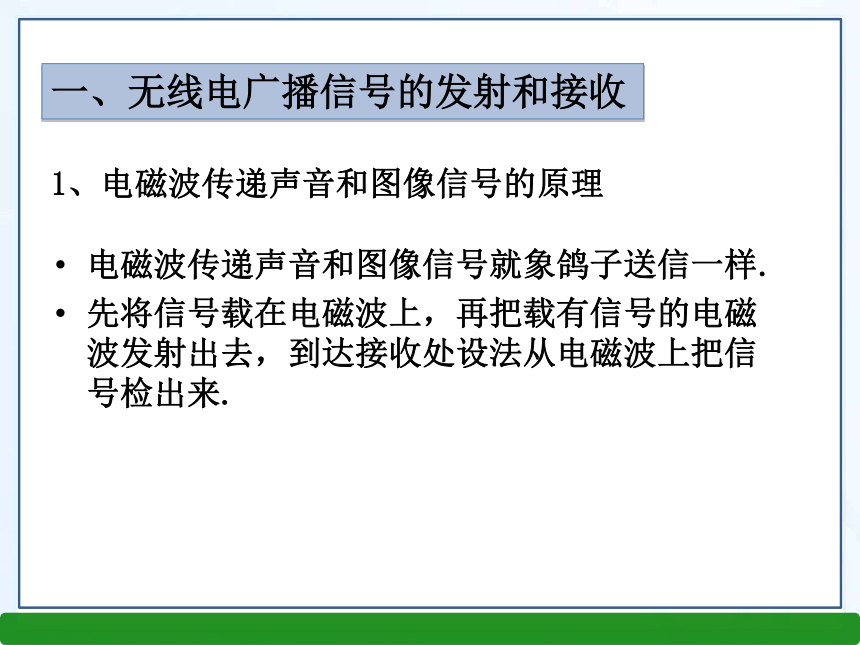

电磁波传递声音和图像信号就象鸽子送信一样.

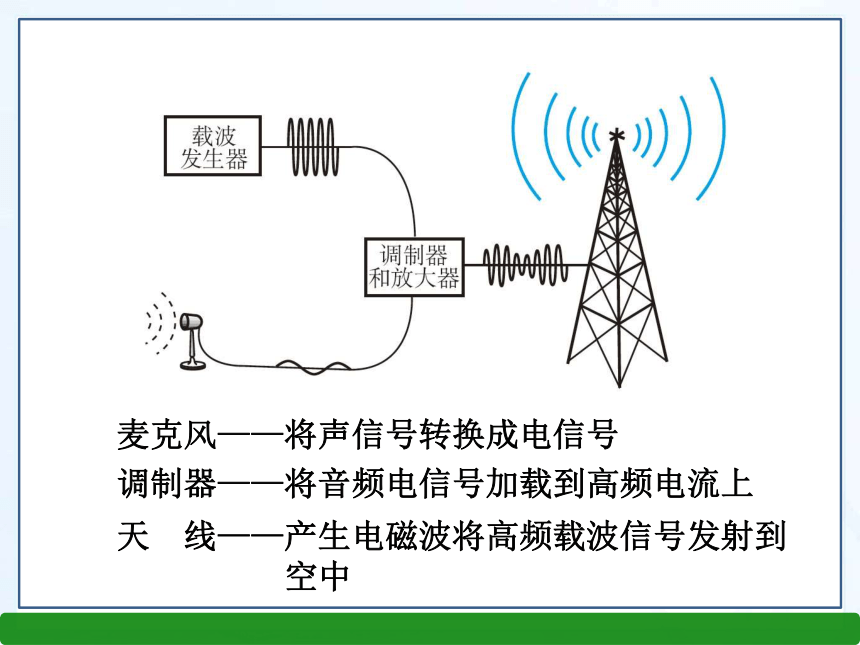

先将信号载在电磁波上，再把载有信号的电磁波发射出去，到达接收处设法从电磁波上把信号检出来. 一、无线电广播信号的发射和接收　2、无线电广播信号的发射由广播电台完成　　麦克风——将声信号转换成电信号　　调制器——将音频电信号加载到高频电流上　　　　　　　天　线——产生电磁波将高频载波信号发射到

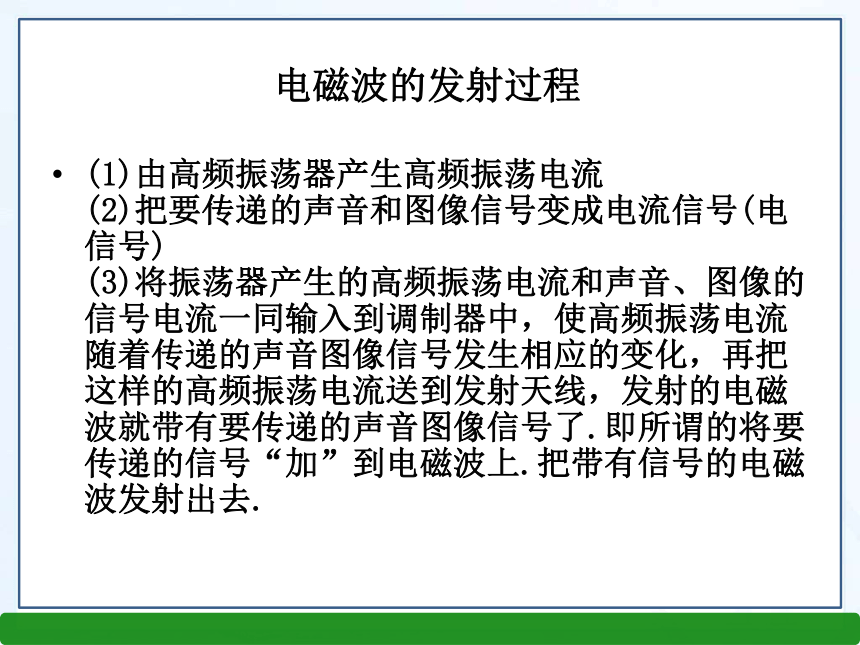

　　　　　　　空中电磁波的发射过程 (1)由高频振荡器产生高频振荡电流(2)把要传递的声音和图像信号变成电流信号(电信号) (3)将振荡器产生的高频振荡电流和声音、图像的信号电流一同输入到调制器中，使高频振荡电流随着传递的声音图像信号发生相应的变化，再把这样的高频振荡电流送到发射天线，发射的电磁波就带有要传递的声音图像信号了.即所谓的将要传递的信号“加”到电磁波上.把带有信号的电磁波发射出去. 　3、收音机负责信号的接收与还原　　天　线——接收各种各样的电磁波　　调谐器——选择需要电台的载波信号（解调）　　解　调——从载波信号中复原音频信号　　扬声器——将音频电信号转换成声音无线电接收过程(1)用天线接收电磁波. (2)用调谐器即收音机或电视机中选台的电路选出所需要的电信号. (3)让高频振荡电流经过检波器，就能将要传递的声音信号从高频振荡电流中“检”出.把声音信号送到扬声器，就能听到声音. 学校的电视演播室　　电视用电磁波传递图像和声音信号。二、电视的发射和接收　　1．图像信号工作过程　　摄像机——将图像转换成电信号　　发射机——将电信号加载到频率很高的电流上　　天 线——将高频信号发射到空中高频振荡器产生
高频振荡电流信号发射机房声音信号图像信号发射天线　　2．电视接收机工作过程　　接 收 机——取出并放大图像和音频电信号　　显 示 器——复原图像信号　　天 　线——接收包含声、像信息的高频信号　　音频放大——将微弱音频电信号放大并输出　　手机既是无线电发射台又是无线电接收台。　　1．移动电话：（发射接收二合一）三、移动电话基地台的天线
　　手机和座机借助基地台进行交流基地台手机座机　　手机和手机通过基地台进行沟通2、移动电话靠 ______（较大的固定无线电台）使在 不同地方的人可以互相通话。手机甲1、移动电话机由_____ 来传递声音，它既是
又是 _____。电磁波 无线电发射台接收台基地台基地台3、移动电话通话过程（手机与手机和固定电话之间）程控交换机固定电话基地台手机乙设立基地台的原因手机体积小，发射功率不大，天线简单，灵敏度不高，要实现正常的通话，需要固定的无线电台转接——基地台，它与电话交换机相连。城市中高大建筑物上常常可以看到移动通信基地台的天线。想一想，议一议：无绳电话：主机和手机间没有电话线相 连，靠无线电波沟通，主机接在市话网上，相当于一个小型基地台。手机不能离主机太远。舰载卫星通讯系统车载数字新闻通讯车1、广播是通过话筒把声音信号转换成 ，经 加载到高频电磁波上，再通过 发射到空中，由收音机还原成声音。
2、无线电通信就是利用 来传递 信号和 信号的。电信号调制器天线电磁波声音图像随堂练习3、把声音和图像转化成电信号的是（ ）
A、耳机、摄像机 B、话筒、摄像机
C、话筒、显像管 D、耳机、显像管
4、收音机、手机、电视机三种常用电器中，既能接受电磁波，又能发射电磁波的是（ )
A、手机 B、收音机
C、电视机 D、都可以 B A5、3G（第三代数字通讯技术）手机不仅能传递声音信息还能无线上网，3G手机传递信息是通过哪种波实现的（ ）

A、超声波 B、次声波 C、红外线 D、电磁波
6、下列是无线电广播接收过程的几个步骤，其合理顺序是（填序号） 。
A、调谐选择所需要接收的电磁波
B、接收无线电波
C、解调器取出音频信号
D、扬声器放出声音
B A C D D
