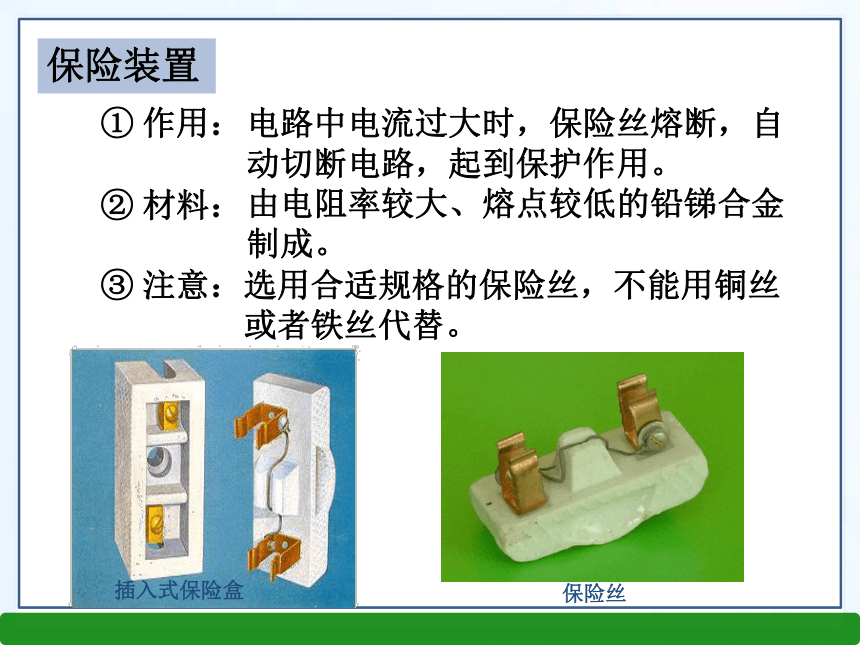

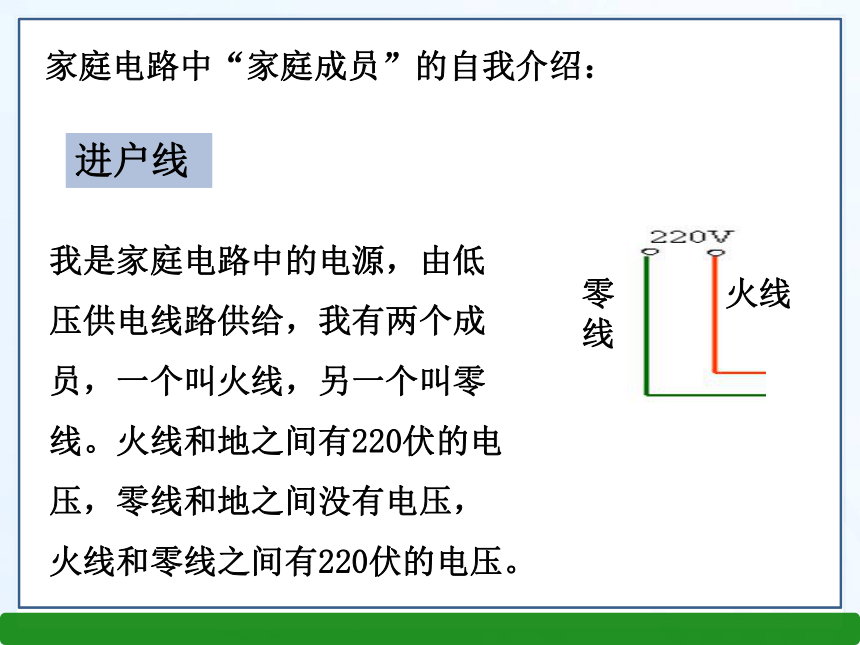

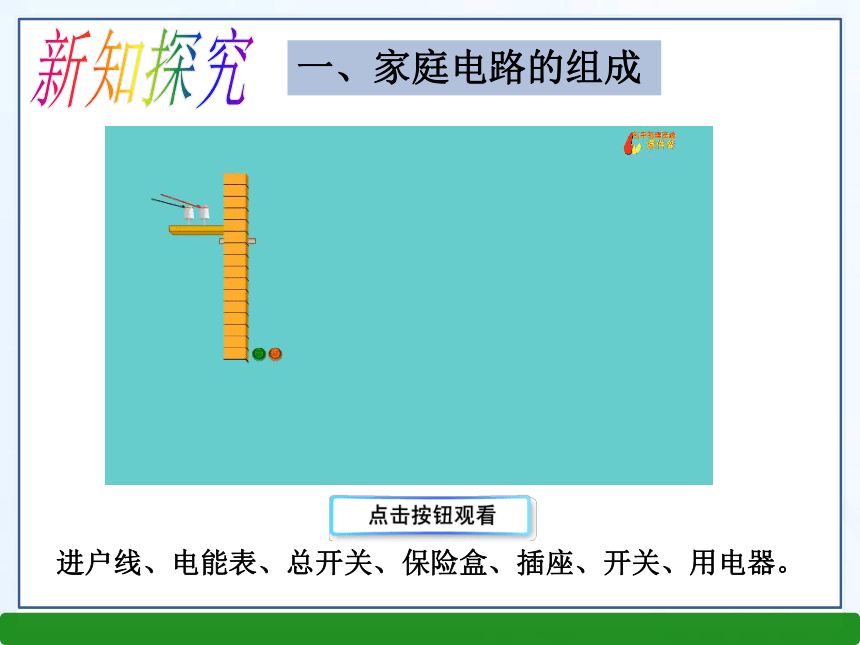

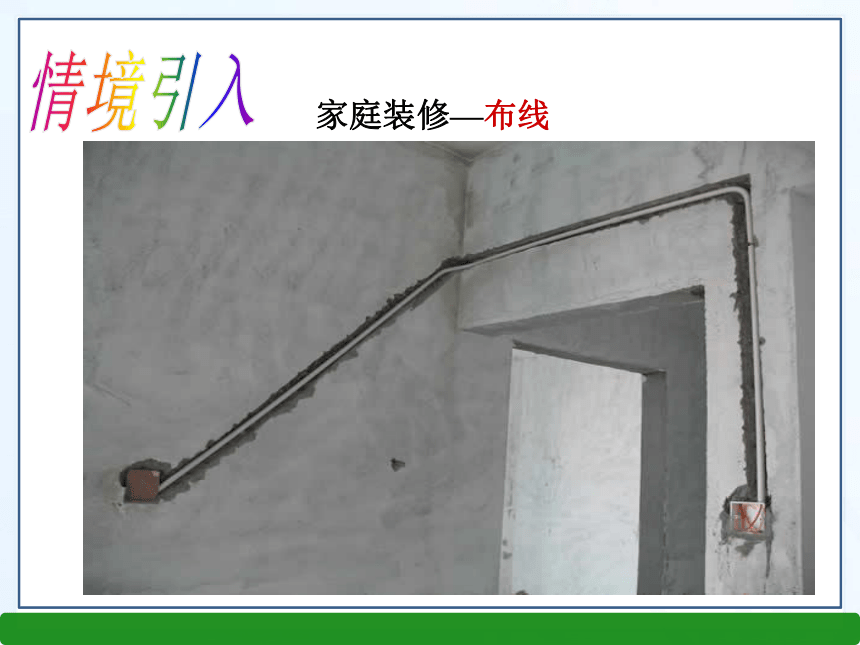

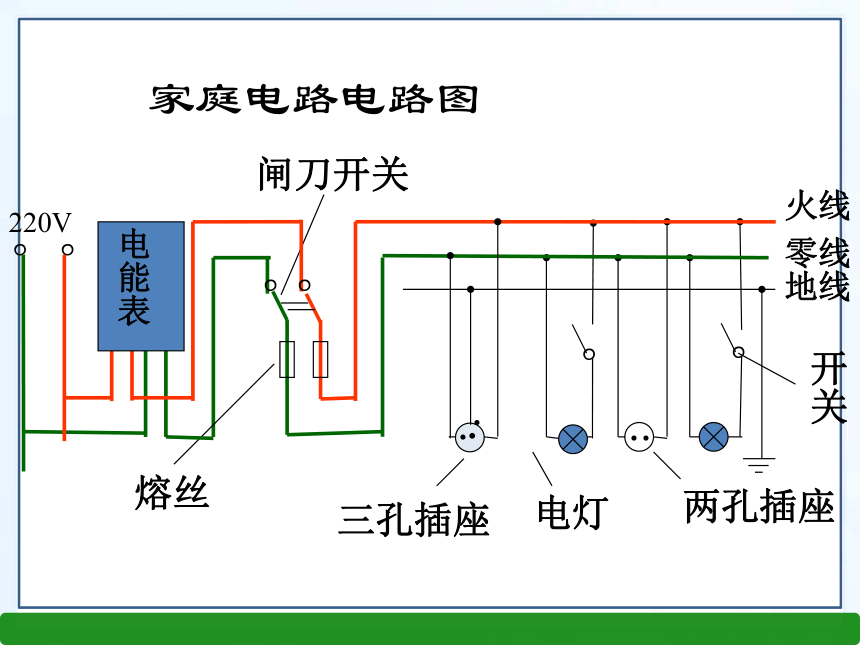

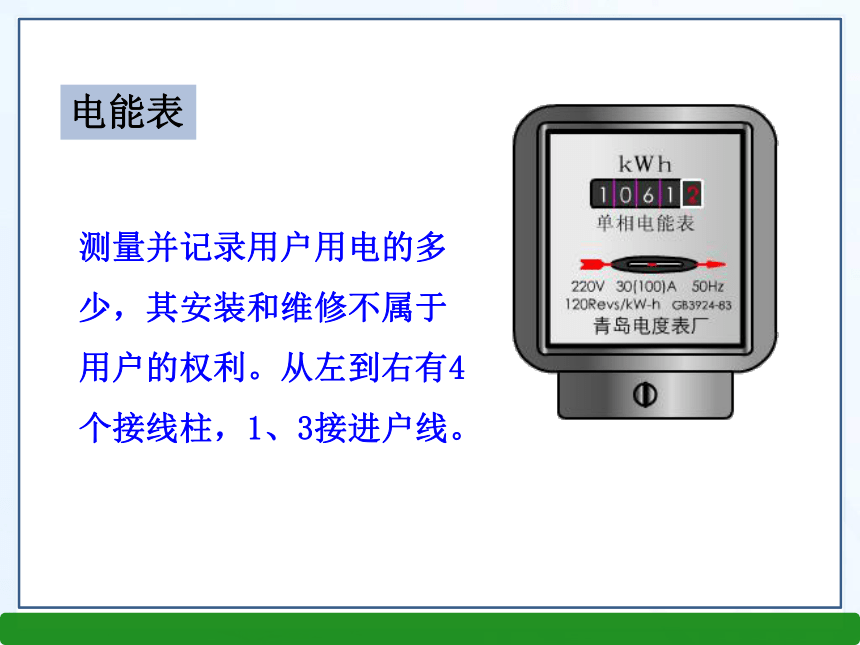

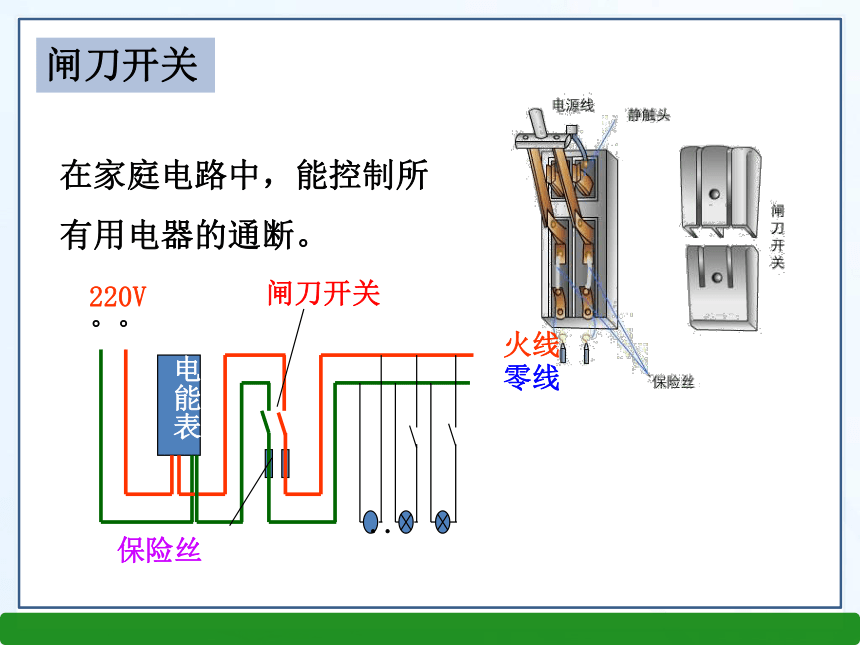

课件29张PPT。第1节 家庭电路义务教育教科书（人教）九年级物理下册家庭装修—布线情境引入讨论：要安装家庭电路,你该准备些什么材料呢?进户线、电能表、总开关、保险盒、插座、开关、用电器。一、家庭电路的组成新知探究220V火线零线家庭电路电路图地线三孔插座火线零线我是家庭电路中的电源，由低压供电线路供给，我有两个成员，一个叫火线，另一个叫零线。火线和地之间有220伏的电压，零线和地之间没有电压，火线和零线之间有220伏的电压。家庭电路中“家庭成员”的自我介绍：进户线测量并记录用户用电的多少，其安装和维修不属于用户的权利。从左到右有4个接线柱，1、3接进户线。电能表在家庭电路中，能控制所有用电器的通断。闸刀开关保险装置　　① 作用：　　② 材料：　　③ 注意：选用合适规格的保险丝，不能用铜丝
　　　　　　 或者铁丝代替。电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。由电阻率较大、熔点较低的铅锑合金制成。插入式保险盒保险丝空气开关保险装置 现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。火线零线大地　　用试电笔！试电笔　　如何辨别火线和零线？二、火线和零线动画演示：测电笔的结构1．试电笔　　（1）作用：辨别火线和零线。　　（2）构造：手一定要接触电笔尾部的金属电极，绝不允许接触笔尖金属。动画演示：测电笔的使用错误操作
手没触笔尾金属体，笔尖金属体触火线时氖管仍不会发光。正确操作：
手触笔尾金属体；笔尖金属体触火线时氖管发光，触零线时不发光。但千万不能接触笔尖金属体为什么手触笔尾金属体时氖管会发光，而人不会触电呢？???因为笔尖接触火线时，220伏的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流小于220伏/1000000欧=0.00022安=0.22毫安，这个电流可以 使氖管发光，但对人体是没有危害的。根据你的观察与了解，什么样的用电器要用三脚式插头呢？大功率、金属外壳的用电器要用三脚式插座，如电饭煲、空调、冰箱、洗衣机等。???三、三线插头和漏电保护器三孔插座三脚插头三线插座是怎样
接入电路中的呢？零线火线地线左零右火 中接地火线零线地线零线火线地线左零右火 中接地火线零线地线零线火线左零右火思考：同是漏电，为何反差如此大？当用电器漏电时，其金属壳上就有220伏的电压。如果这个用电器没有接地线，当人触及它时，电流就会通过人体进入大地，发生触电事故。若外壳接地，电流就会经接地线进入大地，人体接触用电器外壳时就不再有电流流经人体。因此，接地线是用电器的安全线。为什么用地线？请同学们解释一下？2．漏电保护器　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？1、家庭电路中从进户线到用电器间应装总开关、电能表和熔断器，安装的正确顺序 （ ）
A、电能表、总开关、熔断器
B、闸刀开关、电能表、熔断器
C、闸刀开关、熔断器、电能表
D、熔断器、总开关、电能表A随堂练习2.下列关于测电笔使用正确的是（ ）ABB3.引起电路中电流过大熔断保险丝的原因是（ ）
A.短路
B.灯丝熔断
C.短路或接入大功率用电器
D.使用灯泡等小功率的用电器C4.家庭电路中，下列安装错误的是（ ）
A.灯泡应该是并联的
B.插座和电灯间串联
C.开关与被控制的用电器串联
D.熔断器在电路中是串联的B空想会想出很多绝妙的主意，但却办不成任何事情。结束语
