人教版九年级物理下册课件-第十九章 第3节 安全用电 （共34张PPT）

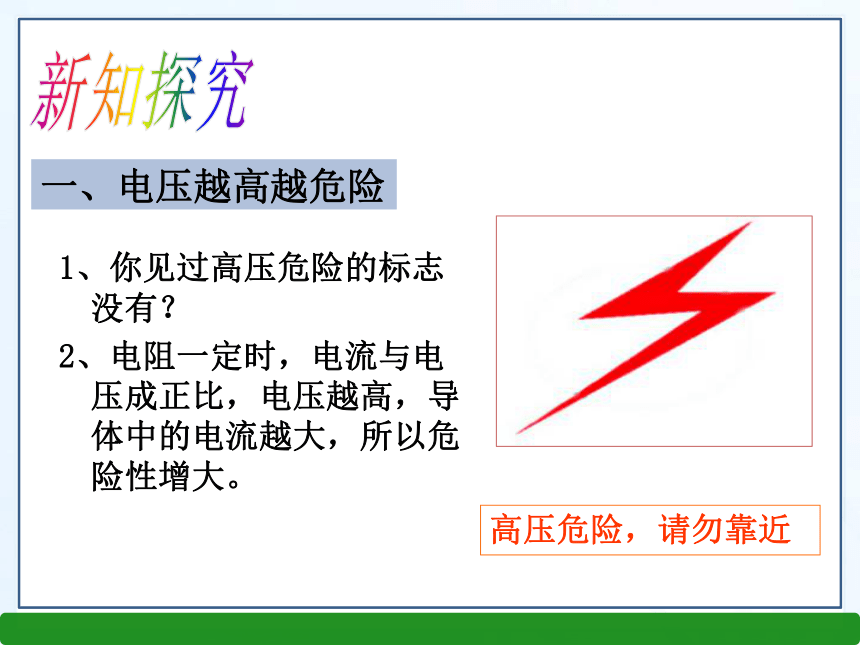

课件34张PPT。第3节 安全用电情境引入一、电压越高越危险1、你见过高压危险的标志没有？

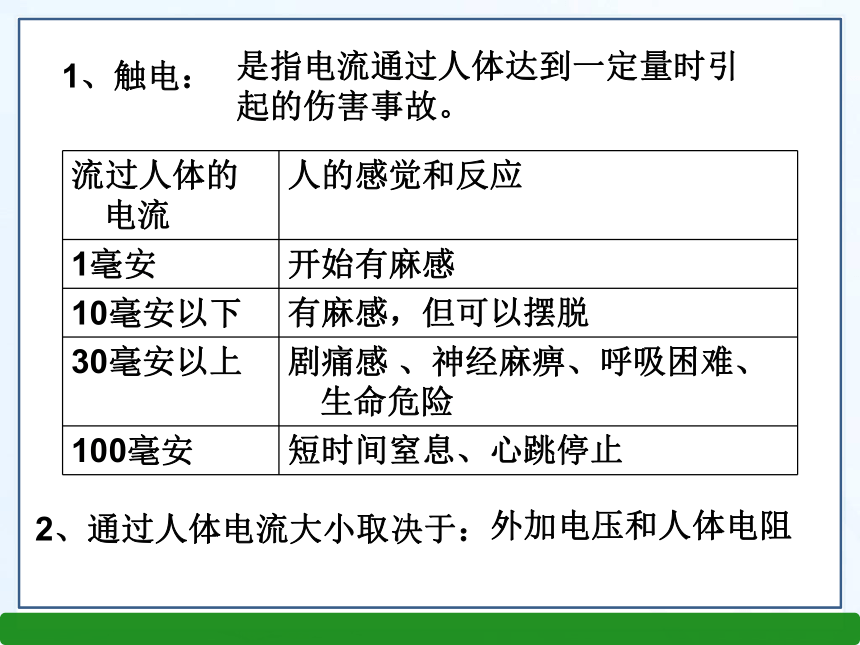

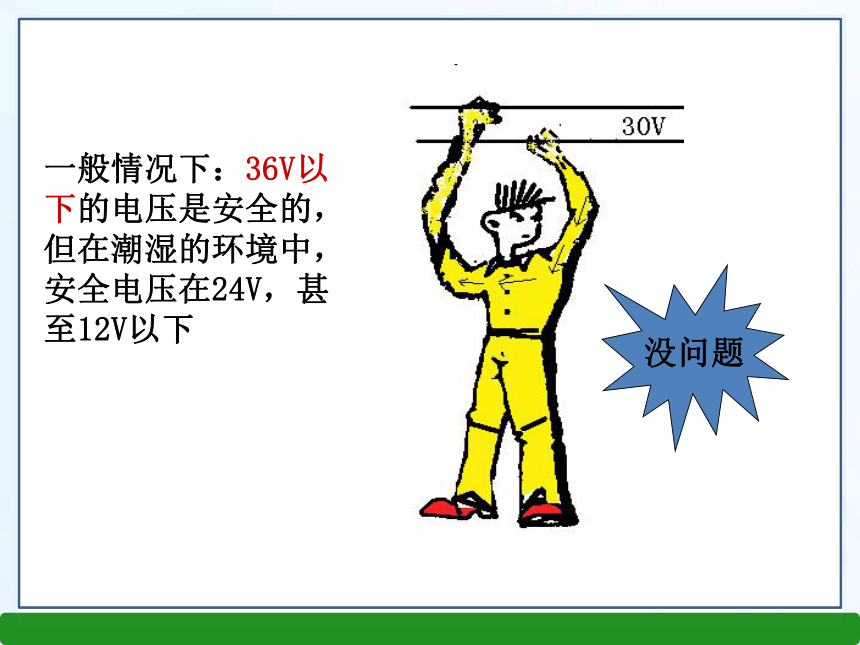

2、电阻一定时，电流与电压成正比，电压越高，导体中的电流越大，所以危险性增大。高压危险，请勿靠近新知探究是指电流通过人体达到一定量时引起的伤害事故。2、通过人体电流大小取决于：1、触电：外加电压和人体电阻一般情况下：36V以下的电压是安全的，但在潮湿的环境中，安全电压在24V，甚至12V以下没问题家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
高压输电线路的电压 10 kV～500 kV　　根据欧姆定律计算可能产生的最大电流

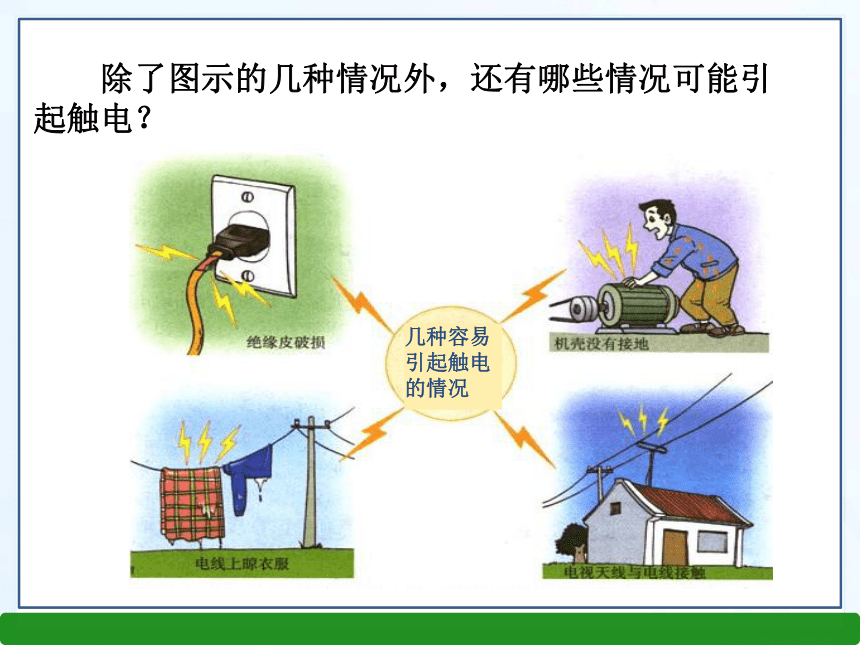

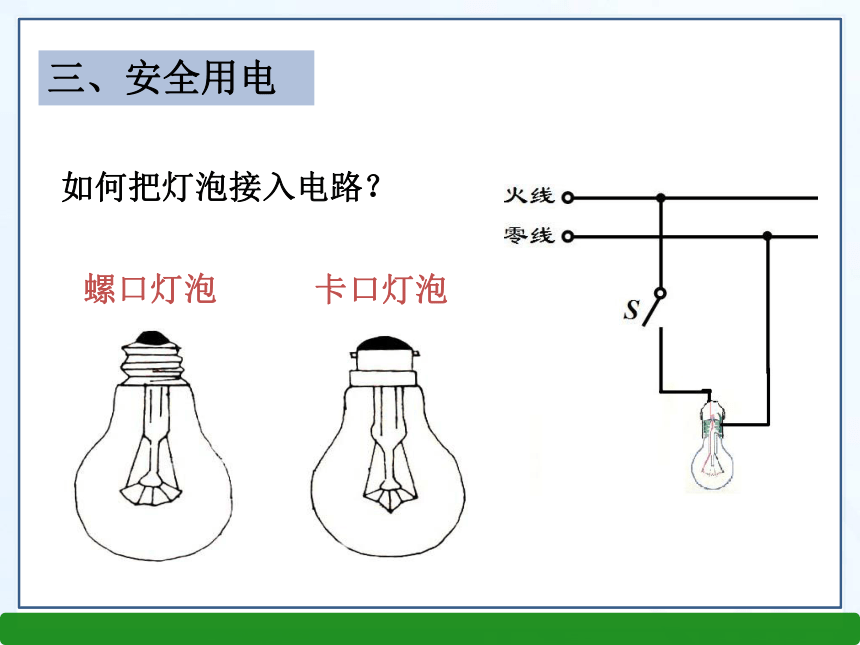

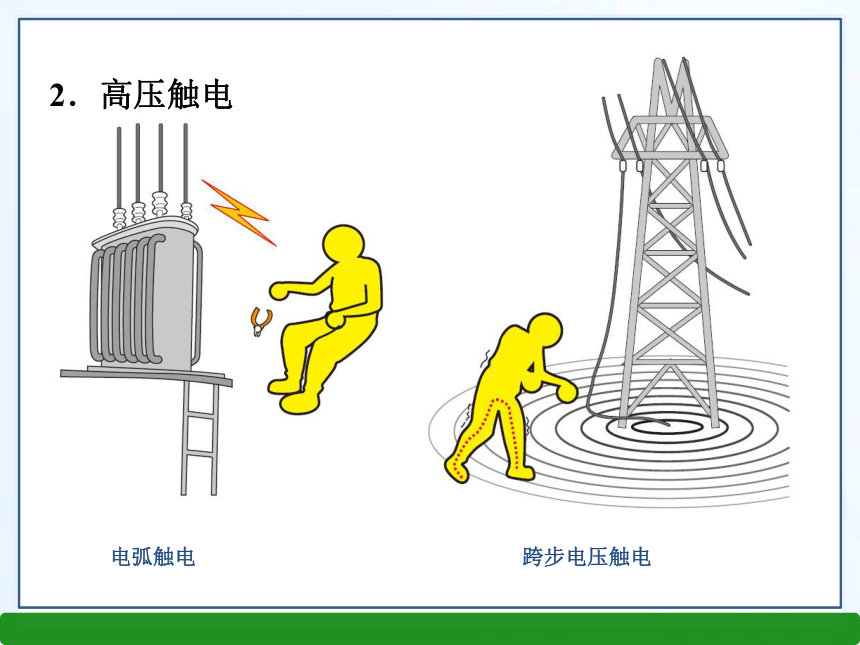

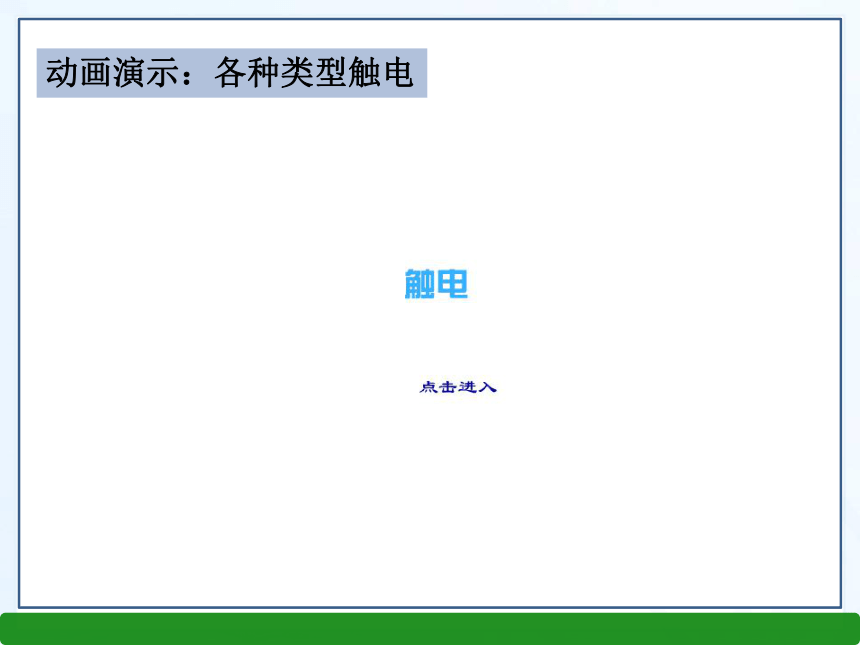

　　例如：　　家庭电路的电压值远远超过安全电压。人体接触火线、零线 人体接触火线、大地1．低压触电二、触电种类跨步电压触电电弧触电2．高压触电动画演示：各种类型触电　　除了图示的几种情况外，还有哪些情况可能引起触电？几种容易引起触电的情况 如何把灯泡接入电路？螺口灯泡卡口灯泡三、安全用电灯座和灯卡口式螺丝口式火线和零线可以任意连接火线和零线决不可以接错家庭电路的接线方法湿布摸电线上晾衣服烤湿衣服触电原因（水、潮湿、破损）潮湿线破损火线露出水家用电器的金属外壳应该用导线接地！为什么不能用湿手触摸开关对人体而言，皮肤越干燥，电阻越大，潮湿的皮肤电阻小，如果触电时是潮湿的皮肤，通过的电流就会大一些，很危险的。
另外，如果湿手接触时，水易流入电器中，使人体和电源相连，造成危险。
千万不能湿手触摸开关。安全用电原则不接触低压带电体，不靠近高压带电体，要警惕本来不应带电的物体带了电，本来该绝缘的物体导了电：
1、防止绝缘部分破损
2、保持绝缘部分干燥
3、避免电线跟其它金属物接触
4、要定期检查，及时修理
触电急救明确：人一定要救但必须保证自身的安全。这三种方法行吗？一、切断电源二、用干燥的木棒拨开这样可不好我来救你了！啊！触电急救
1. 使触电者尽快脱离电源
（1）如果触电现场远离开关或不具备关断电源的条件，救护者可站在干燥木板上，用一只手抓住衣服将其拉离电源，也可用干燥木棒、竹竿等将电从触电者身上挑开，如图1．6所示。

将触电者拉离电源 触电急救
（2）如触电发生在火线与大地间，可用干燥绳索将触电者身体拉离
地面，或用干燥木板将人体与地面隔开，再设法关断电源.
（3）如手边有绝缘导线，可先将一端良好接地，另一端与触电者所
接触的带电体相接，将该相电源对地短路.
（4）也可用手头的刀、斧、锄等带绝缘柄的工具，将电线砍断或撬断。雷电是大气中一种剧烈的放电现象四、注意防雷动画演示：雷电的形成在雷雨天，强大的电流也会------所以象“室外天线”等一定要装设避雷装置，确保安全。雷击四、注意防雷现代建筑上的避雷针高压输电铁塔上的防雷导线　　1．不要靠近金属栏杆，各种电器应暂停使用。
　　2．迅速走进屋内，或汽车内。
　　3．不要手持金属杆，金属饰物包括手表也要抛离。
　　4．在高山上，应该找没有积水的凹坑处双脚并拢蹲下。雷电时应该注意一、对人体安全用电的电压是：不高于36V。
二、触电的形式：
“低压触电”单线触电、双线触电
“高压触电”电弧触电、跨步电压触电
三、安全用电原则：不接触低压带电体，
不靠近高压带电体

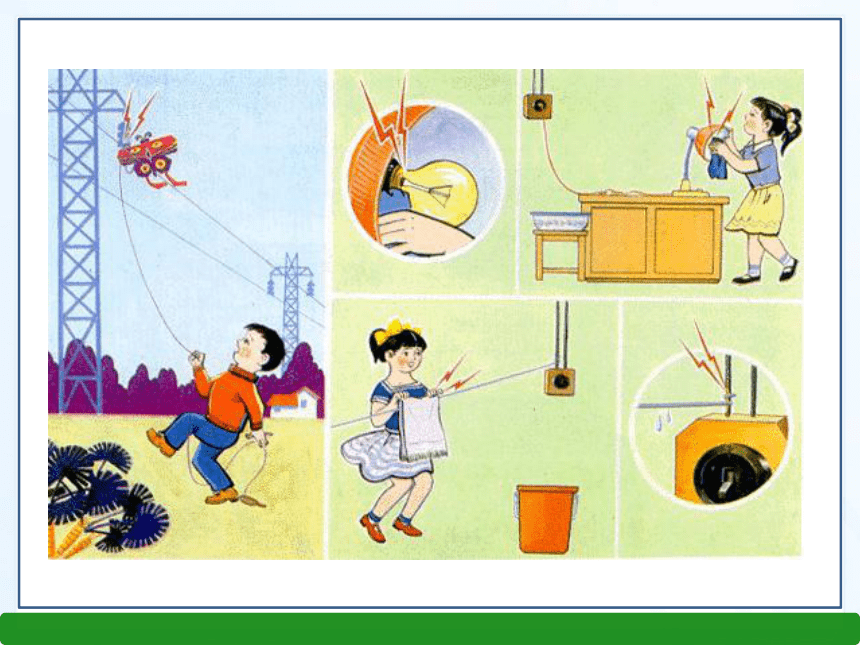

四、触电的急救方法（切断电源、用干燥的木棒拨开）知识梳理随堂练习1、下列图中符合安全用电要求的是（　　）
A．用湿手触摸开? ?
?B．灯与开头的连接
C．从电线上取风筝 ? ?
D．大功率用电器同时使用
?? ?? ?? B2、关于家庭安全用电，下列说法不正确的是（ ）
A．电脑、电视机等用电器 长时间待机，应切断电源
B．同时使用大功率用电器前，必须先考虑电能表、保险丝等的承受能力
C．一旦发生 触电事故，应先切断电源再进行抢 救
D．使用试电笔时，手不要接触笔尾金属D3、关于家庭电路，下列说法中正确的是（???）D
