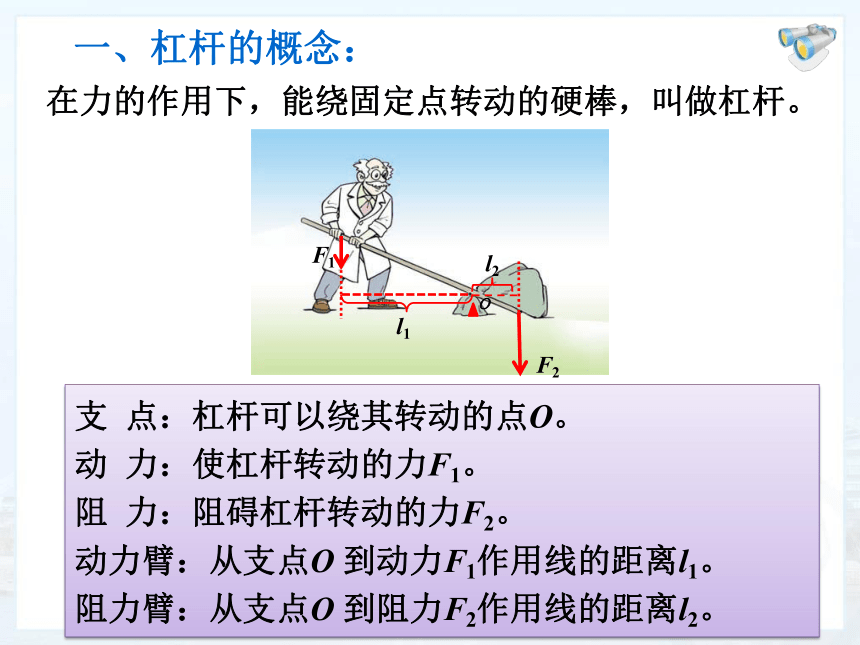

课件19张PPT。 第１节 杠杆在力的作用下，能绕固定点转动的硬棒，叫做杠杆。一、杠杆的概念：支 点：杠杆可以绕其转动的点O。
动 力：使杠杆转动的力F1。
阻 力：阻碍杠杆转动的力F2。
动力臂：从支点O 到动力F1作用线的距离l1。
阻力臂：从支点O 到阻力F2作用线的距离l2。F1F2支 点：杠杆可以绕其转动的点O。
动 力：使杠杆转动的力F1。
阻 力：阻碍杠杆转动的力F2。
动力臂：从支点O 到动力F1作用线的距离l1。

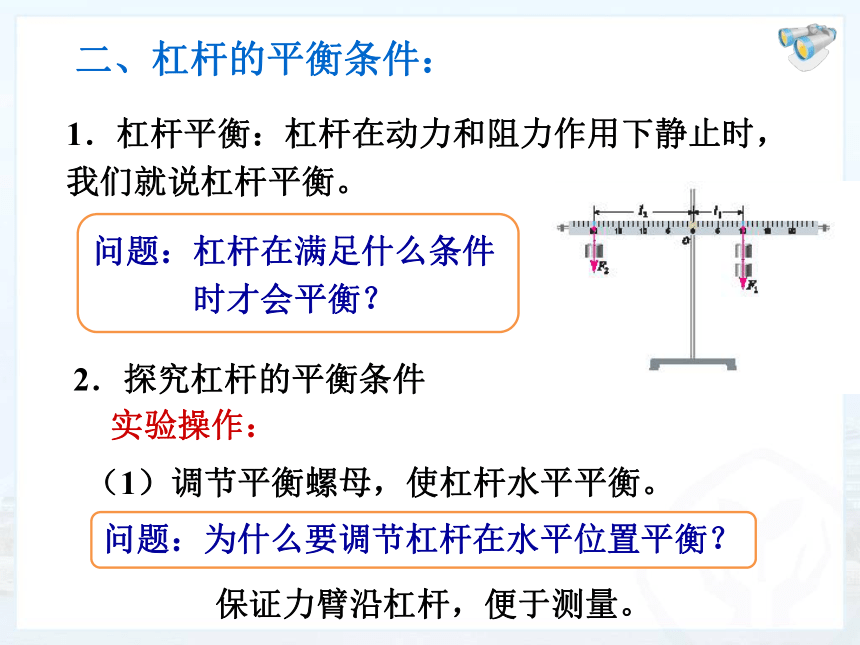

阻力臂：从支点O 到阻力F2作用线的距离l2。二、杠杆的平衡条件：2．探究杠杆的平衡条件 1．杠杆平衡：杠杆在动力和阻力作用下静止时，我们就说杠杆平衡。保证力臂沿杠杆，便于测量。 问题：杠杆在满足什么条件时才会平衡？实验操作：（1）调节平衡螺母，使杠杆水平平衡。问题：为什么要调节杠杆在水平位置平衡？（2）杠杆两端挂上不同数量的钩码，移动钩码的位置，使杠杆水平平衡。将动力F1、阻力F2、动力臂l1、阻力臂l2记录表格中。
（3）改变阻力和阻力臂的大小，相应调节动力和动力臂的大小，再做几次实验。

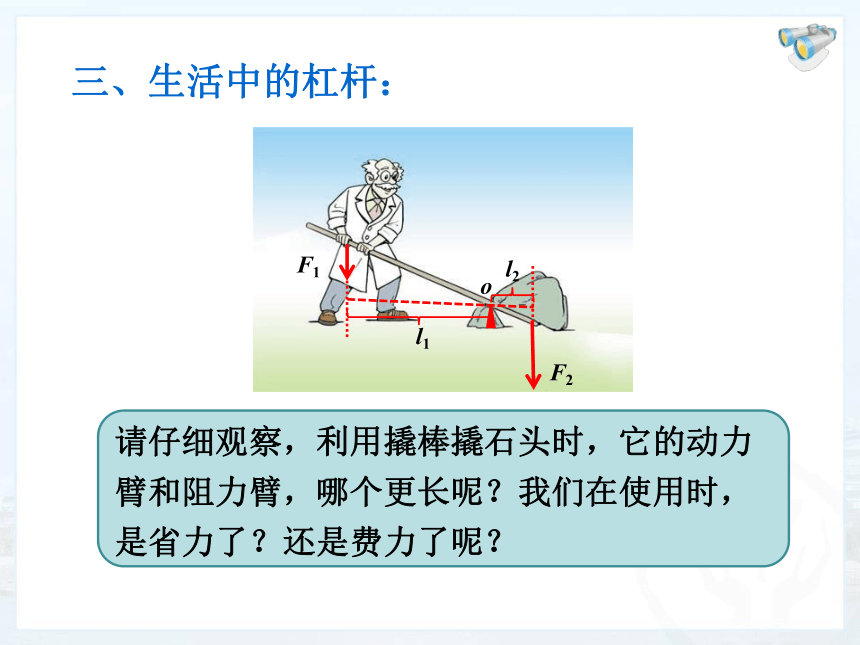

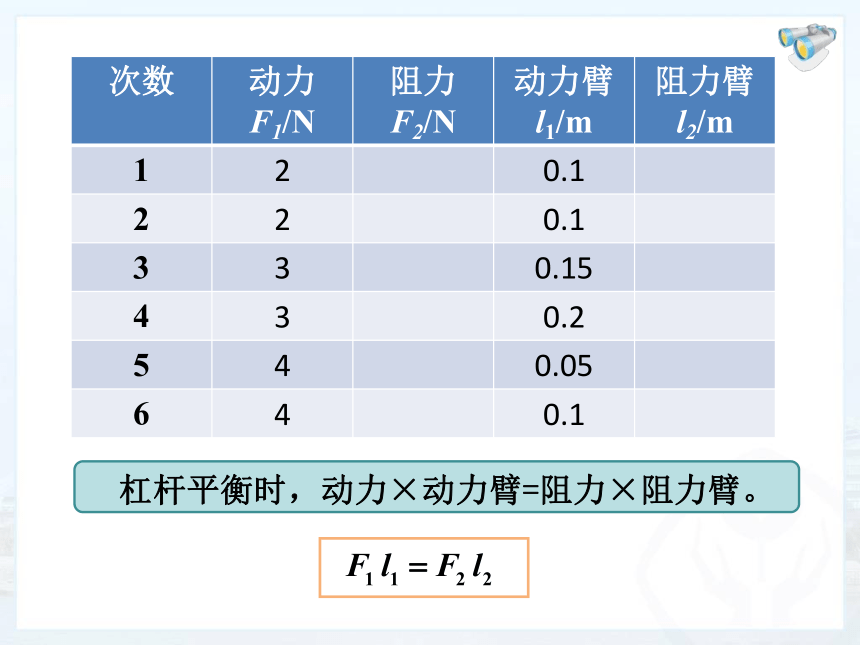

（4）在杠杆的一侧挂上钩码作为阻力，通过在其他位置上用弹簧测力计拉住杠杆的办法使杠杆平衡。将动力F1、阻力F2、动力臂l1、阻力臂l2记录表格中。 杠杆平衡时，动力×动力臂=阻力×阻力臂。三、生活中的杠杆：请仔细观察，利用撬棒撬石头时，它的动力臂和阻力臂，哪个更长呢？我们在使用时，是省力了？还是费力了呢？ 这些工具在使用时，有什么共同特点？ 它们工作时，能绕一个固定点转动。 1．省力杠杆：
动力臂大于阻力臂，动力小于阻力。在生活中，你还发现了哪些工具是省力杠杆？ 我们在使用省力杠杆时，得到了省力的利益，同时我们又付出了怎样的代价呢？o 使用费力的杠杆，有什么好处呢？请注意观察，赛艇的船浆在划水时，它的动力臂和阻力臂，哪个更长呢？我们在使用时，是省力了？还是费力了呢？ 2．费力杠杆：
动力臂小于阻力臂，动力大于阻力。在生活中，你还发现了哪些工具是费力杠杆？使用费力杠杆，虽然费了力，但却省了动力作用点移动的距离。 3．等臂杠杆：
动力臂等于阻力臂，动力等于阻力。物理实验室中，我们使用的天平就是等臂杠杆。托盘天平物理天平1．下列工具在正常使用中，属于费力杠杆的是
（ ） [练一练]A．启瓶器B．切纸铡刀C．食品夹D．羊角锤 2．如图所示，分别沿力F1、F2、F3、的方向用力，使杠杆平衡，关于三个力的大小，下列说法正确的是（ ）
A．沿F1方向的力最小
B．沿F2方向的力最小
C．沿F3方向的力最小
D．三个力的大小相等BF3O动力臂越长越省力！12.1 杠杆一、杠杆：在力的作用下，能绕着固定点转动的硬棒
二、基本概念
1、支点：杠杆绕着转动的固定点（O）
2、动力：使杠杆转动的力（F1）
3、阻力：阻碍杠杆转动的力（F2）
4、动力臂：由支点到动力作用线的距离（l1）
5、阻力臂：由支点到组力作用线的距离（l2）
三、杠杆平衡条件：动力X动力臂=阻力X阻力臂
F1l1=F2l2
四、杠杆的应用
1、等臂杠杆：（l1=l2） 特点：不省力也不费距离
例如：跷跷板 天平
2、省力杠杆：（l1>l2） 特点：省力但费距离
例如：撬棒 钢丝钳
3、费力杠杆：（l1例如：船桨 理发剪3．小阳同学在做“探究杠杆平衡条件”的实验时，他把杠杆挂在支架上，发现左端向下倾斜。
（1）若使杠杆在 位置平衡，需把平衡螺母向
端调节。
（2）如果在杠杆的A处挂三个相同的钩码，则在B处要挂 个同样的钩码，杠杆才能重新位置平衡。
（3）若在C处挂6 N的钩码，用弹簧测力计作用在B点，要使杠杆在水平位置平衡，最小拉力的方向应该 ，此时弹簧测力计的示数为 。水平右2竖直向上2 N 4．一根粗细均匀的木棒重500 N，一头着地，求:抬起另一端所需最小的力有多大？ 课堂小结杠杆的概念杠杆平衡的条件杠杆的分类
