10.4热机 课件 (3)

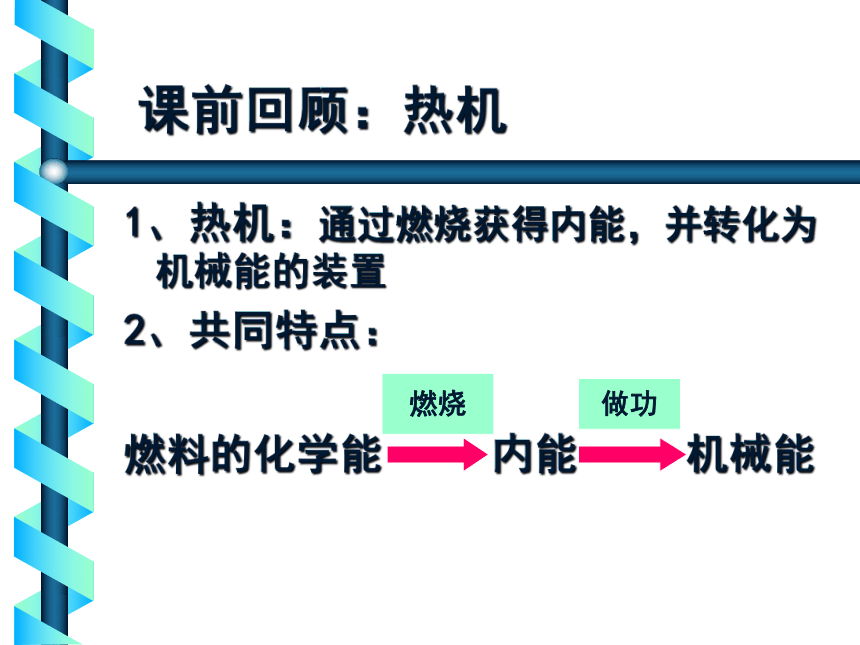

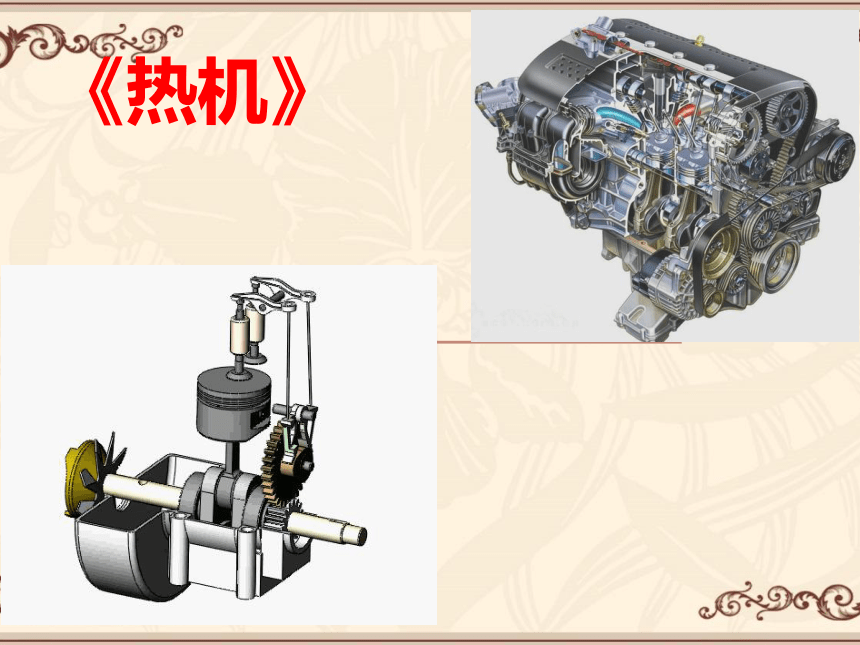

课件18张PPT。《热机》课前回顾：热机1、热机：通过燃烧获得内能，并转化为机械能的装置
2、共同特点：

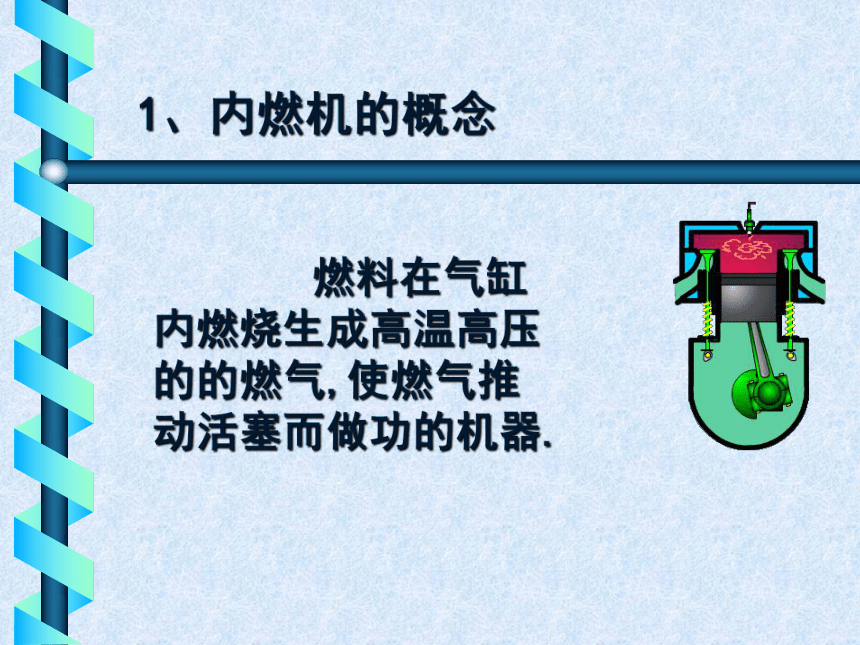

燃料的化学能 内能 机械能 燃烧做功 1、内燃机的概念

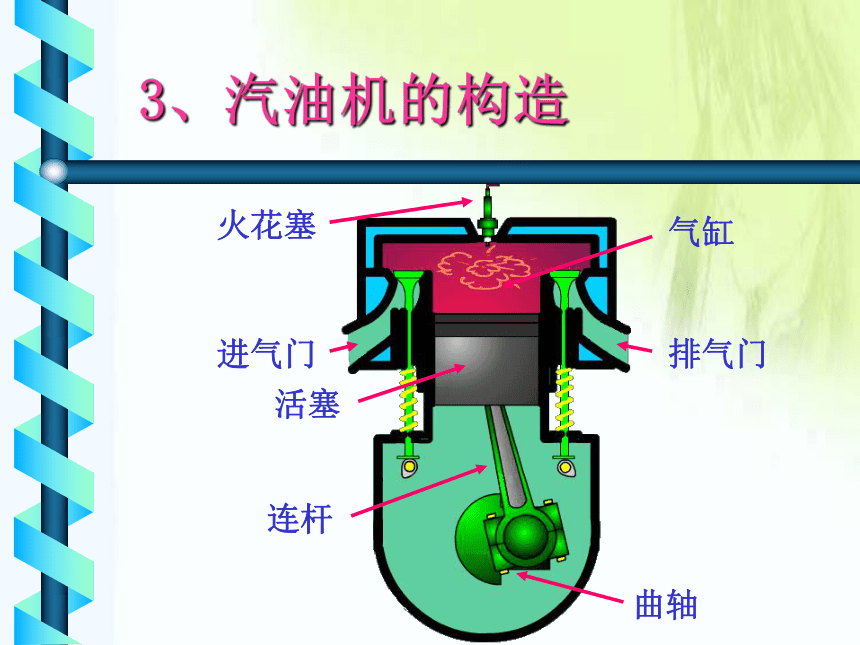

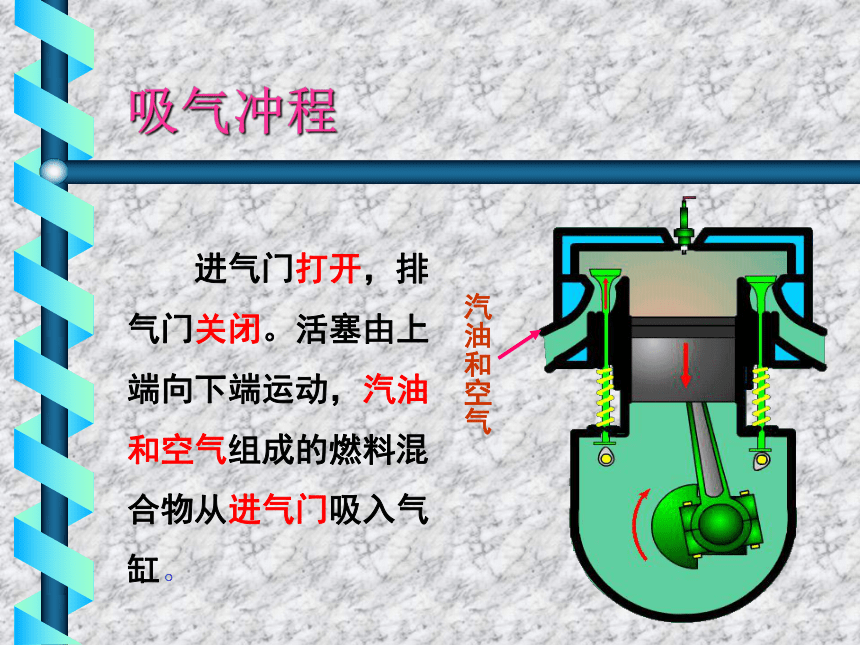

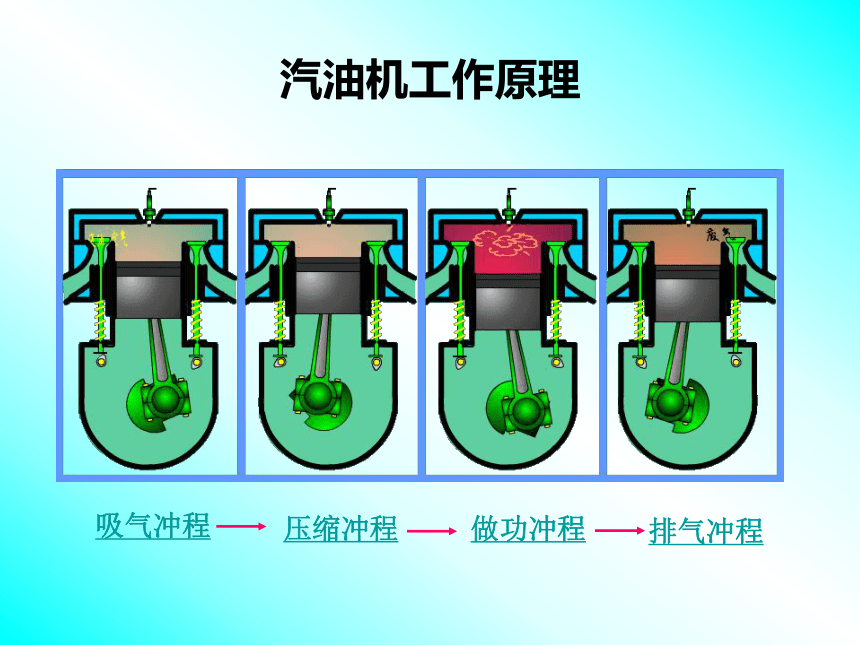

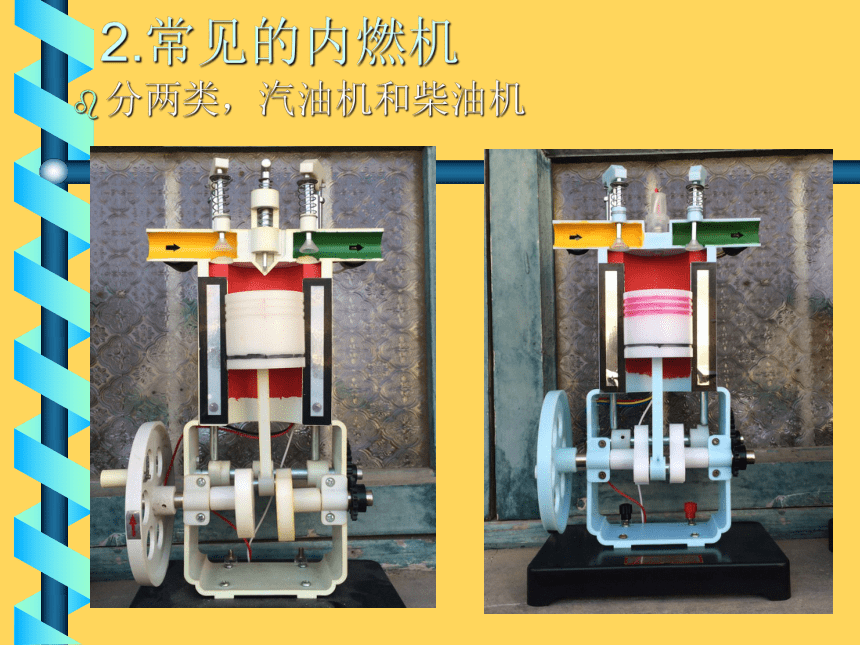

燃料在气缸内燃烧生成高温高压的的燃气,使燃气推动活塞而做功的机器.2.常见的内燃机分两类，汽油机和柴油机3、汽油机的构造火花塞气缸进气门活塞连杆排气门曲轴汽油机工作原理吸气冲程压缩冲程做功冲程排气冲程吸气冲程汽油和空气 进气门打开，排气门关闭。活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气门吸入气缸。压缩冲程 进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。做功冲程 在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。排气冲程燃烧后的废气 进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。1、这是什么冲程？
2、把什么能转化为什么能？应用1、这是什么冲程？
2、吸入什么物质？1、这是什么冲程？
2、把什么能转化为什么能？
3、点火装置叫什么？1、这是什么冲程？
2、排出什么物质？柴油机的构造喷油嘴进气门活塞连杆排气门气缸曲轴都是内燃机，一个工作循环都经历四个冲程火花塞喷油嘴汽油柴油汽油和空气空气点燃式压燃式完成表格:3.内燃机的应用 汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。
(1)汽油机的应用(2)柴油机的应用
柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。1.四冲程汽油机的工作过程由( ).( ).
( ).( )四个冲程组成的.
2.四冲程汽油机,由机械能转化为内能的是( )冲程,做功冲程是( )能转化为( )能.
3.某四冲程汽油机飞轮的转速是3600R/min,则它每秒钟对外做功( )次.
5.四冲程汽油机的三个辅助冲程靠飞轮的( )来完成 。 思考题:吸气冲程压缩冲程做功冲程排气冲程压缩内机械30惯性
